Van điện từ Airtac 4V210-08

Một trong những dòng van điện từ sử dụng khí nén rất phổ biến hiện nay đang được tiêu thụ rộng rãi. Chúng được sử dụng lắp đặt cho các hệ thống khí nén, hoạt động bằng điện chính là dòng van điện từ Airtac 4V210-08.

Là một thiết bị có xuất xứ tại Trung Quốc, và thường đi kèm với các bộ điều khiển khí nén. Liệu dòng van điện từ Airtac có cấu tạo và cách thức hoạt động như nào? Mời bạn đọc tham khảo bài mô tả sản phẩm sau đây.

Giới thiệu chung về van điện từ Airtac 4V210-08

Van điện từ Airtac 4V210-08 là một trong những model của van điện từ khí nén Airtac. Chúng là loại van điện từ dạng thiết kế một coil điện với 1 đầu nút nhấn.

Có xuất xứ chính tại Trung Quốc, Airtac 4V210-08 solenoil valve có thiết kế 5 cửa, gồm hai cửa trên và 3 cửa dưới. Là dòng thiết bị sử dụng điện năng DC 24v, AC110V, 220V.

Van điện từ Airtac có thể lắp đặt đi kèm với các piston khí nén. Hay các xylanh SMC D-A93, các thiết bị cảm biến xylanh.

Van điện từ Airtac khí nén là loại van điện từ vừa làm việc bằng nguồn điện, vừa làm việc bằng khí nén. Với các cửa trên thân van sẽ là nơi dẫn truyền và đổi chiều hướng khí.

Còn bộ coil điện sẽ là nơi tiếp nhận điện năng để tác động lên việc đảo chiều khí nén. Phần coil điện của Airta cũng thiết kế tương tự như các bộ coil điện bình thường khác. Là loại coil đúc và bền, tuy nhiên khi sử dụng không nên lắp đặt ngoài trời hoặc ngâm trong nước

Các đặc điểm của van điện từ Airtac 4V210-08

• Van điện từ 4V210-08 còn có tên gọi khác là van điện từ Airtac khí nén, hoặc van khí nén 5/2. Chính là gồm 5 cổng, với hai lỗ xả và 1 bộ coil điện.
• Phần kích thước cổng chính là 1/4″ tương đương nối ren ống 13mm
• Phần kích thước cổng xả là 1/8″, sử dụng nối ống ren 9,6mm
• Van điện từ khí nén 5/2 có thể lắp đặt cho mọi loại xylanh khí nén làm việc hai chiều.
• Áp lực khí nén từ 0,15 – 0.8 mpa, và nhiệt độ làm việc cho phép từ -20 – 70 độ C
• Van sử dụng dễ dàng, thiết kế nhỏ gọn không chiếm diện tích
• Giá thành rẻ, đóng mở van nhanh gọn
• Van điện từ khí nén Airtac 4V210-08 giúp cho việc đóng mở xylanh dễ dạng và thuận lợi hơn.

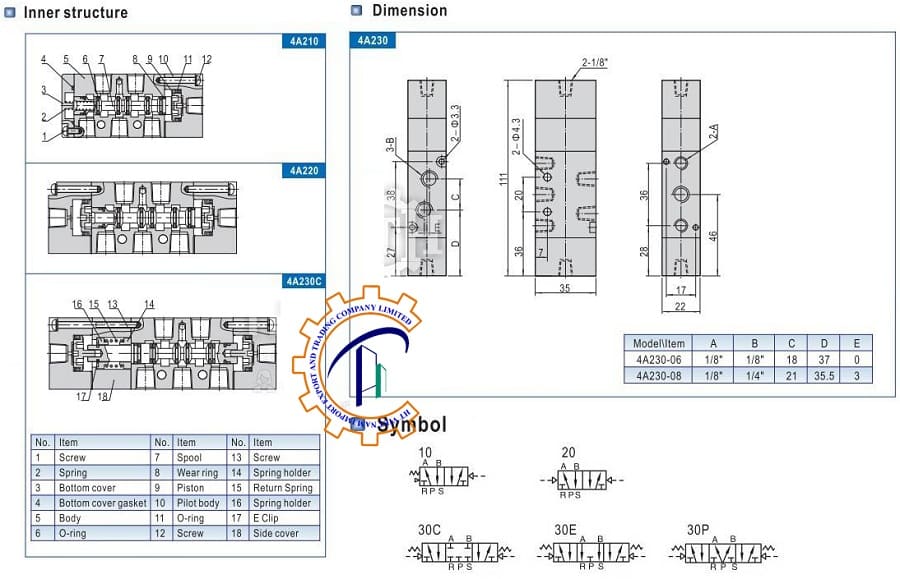

Cấu tạo của van điện từ Airtac 4v210-08

Cấu tạo của van điện từ Airtac gồm có hai phần là thân van điện từ và bộ coil điện. Thân van điện từ có thiết kế dẹt, mỏng, và khi lắp đặt nên lắp theo chiều ngang. Được gọi là van khí nén 5/2 tức là dòng van điện từ 5 cửa, 2 vị trí, và gồm 1 bộ coil điện.

Thân van điện từ Airtac khí nén

Thân van có thiết kế gồm 5 cửa. Phía trước thân van sẽ là nơi ghi các thông số kỹ thuật cùng sơ đồ lắp đặt van. Thêm vào đó là áp lực khí nén cho phép khi làm việc. Mặt trên thân van có hai cửa được ký hiệu A và B, hai cửa này là nơi dẫn truyền trực tiếp khí nén đến các thiết bị xylanh.

Bên cạnh hai cửa a và B là một nút màu đỏ ( nút thử tay) dùng để làm việc trong lúc không có điện. Phía dưới thân van điện từ Airtac 4V210-08 sẽ là 3 cửa khí R, P, S.

Cửa ở giữa là cửa P được sư dụng để cấp khí, còn hai cửa hai bên R và S được gọi là cửa xả. Hai cửa xả có thể lắp giảm thanh để chống ồn, và bảo vệ thiết bị khỏi bụi bặm.

Mặt sau của dòng van điện từ Airtac này là có hai lỗ bé được dùng để bắt nối cố định van. Bên trong thân van điện từ 4V210-08 là gồm một trục piston nhỏ làm từ lõi sắt.

Trên trục piston sẽ có các khóa chặn gắn kèm, và khi làm việc, các khóa chặn sẽ có chức năng chắn đường đi của dòng khí.

>>>Xem thêm: Cấu tạo van điện từ ODE khí nén áp cao.



Đầu coil điện của van điện từ Airtac 4V210-08

Tương tự như các bộ coil điện của ODE, hay Round star, phần coil điện của van điện từ khí nén Airtar là dạng coil đúc vuông. Khả năng làm việc sẽ được lâu dài hơn và đặc biệt tuổi thọ tốt hơn.

Bên trong bộ coil điện gồm vỏ coil, cuộn coil được quấn quanh bằng các sợi dây đồng. Bề ngoài cuộn coil có ghi rõ ràng các thông số làm việc cho phép.

Như nhiệt độ, nguồn điện áp cấp vào, và chứng chỉ IP65. Vỏ coil điện là loại chất liệu nhựa sẽ cách điện tốt, và chống thấm nước cao.

Nguyên lý làm việc của van điện từ Airtac 4V210-08

Bước chuẩn bị

Cách thức vận hành của van điện từ khí nén Airtac một coil sẽ có chút khác biệt so với các dòng van điện từ thông thường. Cụ thể, chúng ta sẽ đi chi tiết cách thức vận hành của van như sau.

Trước khi vận hành, chúng tôi chia sẻ trước bước chuẩn bị cho việc sử dụng van điện từ Airtac. Đối với dòng van điện từ khí nén 4V210-08 của Đài Loan, chúng có phần mặt trên là hai cửa.

Hai cửa này sẽ được nối với hai đầu truyền khí nén cho các piston và xylanh. Còn 3 cửa bên dưới thân van, chúng ta sẽ lắp giảm thanh cho hai cửa bên, cửa giữa P sẽ là dây truyền khí từ hệ thống cấp khí. Phần coil điện, các bạn tháo ra và đấu nối nguồn điện vào

Nguyên lý làm việc của van điện từ Airtac

Khi chúng ta tiến hành cấp khí vào đầu P, nguồn khí sẽ đi từ đầu đầu P đến đầu A. Ở trạng thái thường đóng thì bộ xylanh khí nén sẽ đóng lại.

Lúc này hơi truyền vào đầu A sẽ làm đóng piston của xylanh, và ép hơi chạy xuống đầu B và thải ra ngoài qua đầu S. Khi tiến hành cấp điện, hơi vẫn truyền từ đầu P nhưng nó sẽ chạy qua đầu B và truyền vào xylanh khí nén. Khi đó trục xylanh sẽ được mở ra và làm cho piston bị đẩy lên.

Áp suất bên trong của xylanh sẽ được đẩy ra theo đầu A và truyền xuống đầu R để thải ra ngoài. Nếu chúng ta đổi chiều nối của hai đầu A và B cấp khí vào xylanh. Thì khi đang ở trạng thái xylanh thường đóng, xylanh sẽ bị chuyển thành dạng thường mở. Và ngược lại, nếu là dạng thường mở, thì chúng sẽ bị đổi lại là dạng thường đóng.

>>>Xem thêm: van điện từ ODE
