Van cổng gang YDK

I. Van cổng gang YDK là gì

Van cổng gang YDK là một trong những dòng van công nghiệp được sử dụng rộng rãi trong môi trường nước.  Đây là dòng van công nghiệp có xuất xứ tại Hàn Quốc, được biết đến là một trong những dòng van cổng xuất hiện tại các hệ thống cấp thoát nước lớn.

Còn có tên gọi khác là van chặn YDK, van cửa YDK,.. van cổng YDK có thiết kế kiểu ty nổi và ty chìm. Hiện nay, dòng van cổng này đã và đang có mặt tại kho hàng XNK HT Việt Nam. Liên hệ ngay hotline: 0981.625.884 để đặt mua hàng ngay hôm nay.

Giới thiệu về van cổng YDK

Van cổng gang YDK là một trong những dòng van công nghiệp được sản xuất tại Hàn Quốc. Được chế tạo trên dây truyền hiện đại tiên tiến, với hệ thống máy móc sản xuất tiên phong hàng đầu.

Van chặn YDK với thiết kế ty nổi và ty chìm được xuất khẩu ra thị trường với số lượng lớn. Chúng nhằm phục vụ cho các đường ống lắp đặt ngầm, cấp thoát nước, dẫn truyền nước.

Thiết kế thân van với kiểu nối bích 4 ốc chắc chắn. Việc lắp ghép và sửa chữa sẽ rất nhanh gọn, tốn ít thời gian. Đặc biệt với thiết kế nối bích sẽ cho phép van có thể làm việc được ở trong môi trường có áp lực cao.

Dưới áp lực làm việc từ 10 – 16 bar, chất liệu gang cầu sẽ đảm bảo cho phép van cổng có thể hoạt động hiệu quả. Thông thường áp lực mà van cửa hay gặp nhất là loại PN16, và thân van sẽ được sơn phủ một lớp epoxy chống lại sự oxi hóa môi trường.

Đối với van cửa YDK, hiện nay trên thị trường, chúng tồn tại ở hai dạng chính. Là van cổng YDK ty nổi, và van cổng YDK ty chìm. Và cả hai dòng này đều có bảng thông số định mức ngang nhau.

Bảng thông số van cổng YDK

Thông số kỹ thuật của van cửa gang YDK
Kích thước	Chất liệu	Áp suất làm việc	Nhiệt độ môi trường	Tiêu chuẩn bích	Môi trường làm việc
2” – 40″	Gang cầu đúc	10 – 16 kgf/cm3	0 – 80ºC	JIS, BS, DIN, ANSI	Nước, nước thải, dầu

II. Đặc điểm của van cổng gang YDK

• – Chất liệu tại thành chất liệu gang cầu đúc, với độ dày cao hơn so với các dòng van cổng gang khác. Đặc biệt bề mặt van được sơn phủ lớp epoxy giúp cách điện và chống các quá trình oxi hóa ăn mòn.
• – Trục van có thiết kế ty nổi, và cả ty chìm. Đối với ty nổi sẽ giúp cho người sử dụng dễ dàng quan sát và sử điều tiết dòng chảy cho hệ thống. Còn ty chìm sẽ giảm được diện tích sử dụng

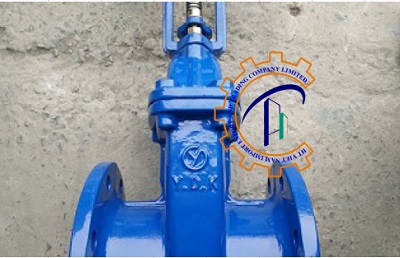

• – Trên thân van có thiết kế đúc nổi Logo “Y” khoanh tròn, Y.D.K và các thông số của van, với áp lực chịu được là PN16
• – Khác với van cổng ty chìm, thiết kế ty nổi giúp giảm thiểu không gian lắp đặt. Và chi phí nguyên vật liệu được giảm bớt khiến giá tành van rẻ hơn.
• – Thiết kế tay vặn là vô lăng giúp van dễ dàng làm việc dù mang kích thước lớn.
• – Van cổng YDK có kiểu thiết kế bích chắc chắn và việc lắp đặt dễ dàng nhanh gọn.

III. Cấu tạo và nguyên lý hoạt động của van cổng gang YDK

Để giúp người đọc nhận biết được van cửa YDK giữa các loại van cửa. Chúng tôi chia sẻ một số cấu tạo đặc trưng cơ bản của van cửa YDK ngay bên dưới đây. Mời bạn đọc cùng tham khảo các thông tin ngay bên dưới đây.

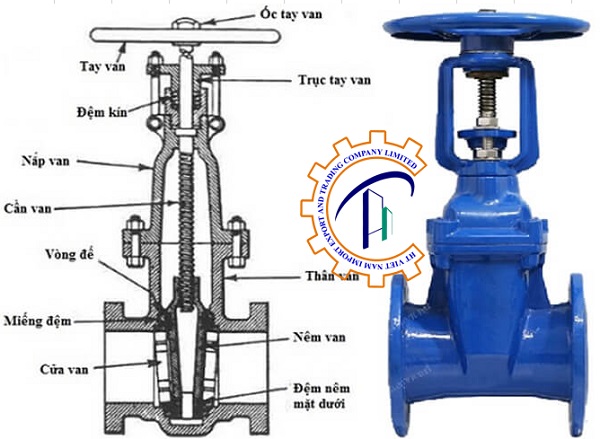

Cấu tạo của van cổng gang YDK

Van cửa gang có kích thước tuy lớn hơn so với các dòng van cửa đồng. Tuy nhiên cấu tạo của chúng cũng gồm các bộ phận tương tự như sau:

• Thân van: Được đúc từ chất liệu gang cầu, có trọng lượng nhẹ hơn 20 – 30% so với chất liệu gang xám. Thân van được thiết kế hai đầu nối bích, sẽ hỗ trợ việc ghép nối vào hệ thống được thuận lợi hơn.
• Ty van: Làm từ chất liệu thép không gỉ, ty van hai còn gọi la trục van, có hai loại là ty nổi và ty chìm. Dòng ty nổi thì khi van làm việc, chúng ta có thể quan sát được chuyển  động của ty van. Còn dòng ty chìm thì không
• Cánh van: Đĩa van cổng sẽ được làm từ gang và được bọc phủ một lớp nitrile chất lượng. Đĩa van thực hiện đóng mở lên xuống và điều tiết dòng chảy.
• Bộ phận điều khiển: là bộ phận đóng mở bằng tay quay, thiết kế vô lăng giúp việc đóng mở lên xuống nhẹ nhàng.
• Gioăng làm kín: hay còn có thể gọi là các vòng o-ring được sử dụng để xiết chặt các đoạn chốt nối của chi tiết. Chúng giúp chặn dòng chảy bên ngoài không bị tràn vào trong thiết bị gây gỉ các chi tiết.

Nguyên lý làm việc van cổng YDK

Đối với dòng van chặn gang YDK ty chìm cho phép van hoạt động đóng mở, nhờ bộ phận tay van chuyển động. Khi tác động lực lên tay van làm trục van xoay theo và dẫn đến đĩa van được chuyển động. Ở bên trong van chặn gang YDK ty chìm, phần trục van được lắp đặt chìm.

Và trục van có thiết kế tiện ren sẽ có thể di chuyển lên xuống dễ dàng. Chỉ cần xoay tay van thì van sẽ được đóng mở mà không mất sức lực sử dụng. Khi van cửa xoay theo chiều kim đồng hồ, trục van sẽ nâng đĩa van lên, tạo ra đường chảy cho dòng lưu chất.

Và khi xoay van theo chiều ngược lại thì cửa van sẽ được hạ xuống, van đóng. Đối với dòng van cổng ty nổi YDK thì cách thức hoạt động của chúng cũng tương tự như các dòng van cổng ty chìm.

Tuy nhiên cấu tạo của chúng có một chút khác biệt, đó chính là phần trục van được thiết kế nổi. Trục van sẽ được gắn trực tiếp vào đĩa van, và khi đóng mở thì chúng ta có thể thấy được trục van chuyển động.

>>>Tìm hiểu thêm: Cấu tạo và nguyên lý hoạt động van cổng đồng Miha DN32.

IV. Ứng dụng của van cổng gang YDK

– Van chặn YDK được lắp đặt ở trong các hệ thống cấp thoát nước, các công trình đóng và ngắt dòng chảy

– Xuất hiện trong các hệ thống PCCC, skinness đóng ngắt hệ thống

– Lắp đặt ở các hệ thống cấp thoát nước ở các tòa nhà trung cư, các nhà máy, xí nghiệp.

– Van cửa YDK còn sử dụng trong các hệ thống dầu, khí, dầu thô,..

– Ngoài ra, chúng còn xuất hiện dưới các hệ thống điện năng ETC, áp suất dưới 1.0 mpa

V. Phân loại van cổng gang YDK

Van cửa YDK hay van chặn YDK đều có rất nhiều kích thước lớn nhỏ đa dạng. Các kích thước này sẽ tạo ra sự đa dạng cho quá trình lắp đặt và lựa chọn van cổng. Tuy nhiên, với quá nhiều kích thước sẽ kho giúp người đọc nhận biết được các van cổng với nhau. Nên chúng ta sẽ phân loại chúng thành hai mục là van cửa ty nổi YDK và van cửa ty chìm YDK.

Van cổng ty nổi YDK

Van cửa YDK ty nổi có thiết kế trục van nổi lên trên, khi đóng mở van, trục van nâng lên hạ xuống có thể quan sát được. Việc có thể nhìn thấy được trục van sẽ cho phép người dùng quan sát và điều chỉnh dòng chảy một cách hợp lý.

Được chế tạo trên dây truyền hiện đại tiên tiến, với hệ thống máy móc sản xuất tiên phong hàng đầu. Van chặn YDK với thiết kế ty nổi được xuất khẩu ra thị trường với số lượng lớn.

Chúng nhằm phục vụ cho các đường ống lắp đặt ngầm, cấp thoát nước, dẫn truyền nước. Thiết kế thân van với kiểu nối bích 4 ốc chắc chắn. Việc lắp ghép và sửa chữa sẽ rất nhanh gọn, tốn ít thời gian. Đặc biệt với thiết kế nối bích sẽ cho phép van có thể làm việc được ở trong môi trường có áp lực cao

Van cổng ty chìm YDK

Van cổng YDK ty chìm được biết đến như những dòng van cổng đời đầu của Hàn Quốc. Chúng được sản xuất vào năm 1994, và cho đến nay dòng van này vẫn được nhiều doanh nghiệp tin dùng. Van cổng YDK ty chìm không chỉ nổi bật trong nước, mà còn vươn tầm ra ngoài thế giới.

Với thiết kế trục van chìm, khi đĩa van làm việc lên xuống. Chúng ta không thể quan sát được trục van chuyển động. Áp lực của dòng van cổng YDK sẽ từ PN10 – PN16, tùy vào từng kích cỡ hình dạng.

Đĩa van được bọc một lớp cao su, và các gioăng bên trong van cũng từ cao su. Nên nhiệt độ làm việc cho phép sẽ dao động từ 0 – 80 độ C.

>>Xem thêm: Van cổng đồng miha DN15.

VI. Cách bảo dưỡng van cổng gang YDK

Tại vì sao chúng ta phải bảo trì, bảo dưỡng van công nghiệp? Đây dường như là câu hỏi luôn được đặt ra với mọi người tiêu dùng. Trên thực tế, khi van được làm việc ở một mức thời gian lâu dài, các vấn đề như bụi bẩn, rác sẽ bám vào thiết bị.

Đặc biệt đáng sợ hơn khi dòng lưu chất chảy qua có tính oxi hóa ăn mòn. Điều này sẽ gây ra các hiện tượng nhẹ như tắc nghẽn đường lưu thông của van cổng.

Nặng hơn sẽ là gây kẹt van, rỉ sét van, hoặc mài mòn thân van, trục van. Vậy để giúp van có tuổi thọ làm việc lâu dài, cũng như tiết kiệm được chi phí tiêu dùng. Chúng tôi chia sẻ một số cách bảo trì van như:

• Vệ sinh van cổng YDK thường xuyên.
• Tra dầu nhớt vào các vị trí con ốc, trục, các khớp nối trên thiết bị
• Kiểm tra và thay gioăng cho van cổng nếu chúng có dấu hiệu mòn, trờn
• Chọn dòng chất liệu của van cổng ty nổi SW thích hợp với môi trường làm việc
• Bảo dưỡng 6 tháng 1 lần.

VII. Nơi mua van cổng gang YDK

Trên đây là sơ lược về các chi tiết của van cổng YDk Để hỗ trợ thêm về các dòng van công nghiệp làm việc cho các hệ thống cấp thoát nước, PCCC. Bạn đọc có thể liên hệ ngay cho chúng tôi để có thể tìm hiểu thêm chi tiết.

Hàng hóa được chúng tôi nhập khẩu trực tiếp tại các nước công nghiệp lớn như Hàn Quốc – Đài Loan – Malaysia. Và có đầy đủ các giấy tờ chứng nhận, giấy kiểm định. Khi mua hàng tại công ty XNK HT Việt Nam chúng tôi, quý khách hàng sẽ được:

• – Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày
• – Hàng hóa có đầy đủ giấy tờ CO/CQ
• – Tư vấn lắp đặt 24/7
• – Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km
• – Báo giá thương mại
• – Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)
