Van bi ba ngã

10,000

Thông số kỹ thuật:

  • Kích cỡ: DN15 – DN200
  • Vật liệu: Gang, thép, đồng, inox
  • Đệm van: Teflon, Viton
  • Áp lực: PN16, PN25
  • Nhiệt độ tối đa: 200 độ CĐiện áp: 24V, 220V, 380V
  • Kiểu lắp đặt: Lắp ren – rắc co hoặc mặt bích
  • Kiểu Bi: Chữ T hoặc chữ L
  • Điều khiển: Tay gạt, bộ điều khiển điện, khí nén
  • Môi trường làm việc: Nước, dầu, hóa chất, khíKiểu hoạt động: ON/OFF hoặc tuyến tính
  • Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, EU
  • Tình trạng hàng: Luôn có sẵn, bảo hành: 12 tháng

Khuyến mãi
  • Chiết khấu: ưu đãi cao + Miễn phí: giao hàng nội thành với các đơn trên 5tr
  • Tư vấn tận tâm, nhiệt tình
  • Hậu mãi: Nhận bảo hành lên đến 12 tháng
  • Tin cậy: Hàng cam kết gốc chính hãng (Giấy tờ đầy đủ)
  • Giá ở bên trái chỉ mang tính chất tham khảo

Van bi ba ngã là gì

Van bi ba ngã là dòng van cho phép lưu chất chảy qua cả 3 đường ống dẫn của van. Khi xoay trục một góc 90 độ có khả năng đóng một cửa và cho dòng lưu chất chảy qua hai của còn lại.

Để xác định dòng chảy một cách dễ dàng, có thể xác đinh bằng các kí hiệu có trên van, hoặc dựa vào hướng tay cầm. Khi mở tay cầm sẽ song song với dòng chảy, khi đóng tay cầm sẽ vuông góc.

van-bi-ba-nga
nhập khẩu chính hãng- trực tiếp giao hàng miễn phí tại hà nội

Van bi ba ngã sử dụng bộ điều khiển tay gạt. Thường có kích thước bé như DN 50, để sử dụng đóng mở dễ dàng thuận tiện. Khi sử dụng van bi 3 ngã có kích thước lớn hoặc tùy vào môi trường sử dụng. Cần phải lắp thêm bộ đầu điều khiển.

Cấu tạo và ưu điểm của van bi ba ngã

Van bi ba ngã có cấu tạo phức tạp hơn van bi tay gạt. Thông thường là có 3 cửa, ngoài ra van bi ba ngã có những bộ phận chính sau:

  • Thân van: được làm từ thép, gang, đồng, inox. là bộ phận bao quanh và liên kết nhiều bộ phận khác nhau để cấu thành van hoàn chỉnh.
  • Trục van: được làm từ thép hợp kim hoặc inox 304, 316 nhằm đảm bảo được độ vững chắc cho hoạt động của van.
  • Bi van: được làm từ inox hoặc thép hợp kim. Thiết kế được đục lỗ xuyên tâm cho phép dòng chảy đi qua.
  • Gioăng làm kín: được chế tạo tự vật liệu Teflon (PTFE) nhằm đảm bảo dòng lưu chất không bị rò rỉ.
  • Đầu kết nối với đường ống: có thể là kiểu rắc co, kết nối ren, hoặc là mặt bích.
  • Bộ phận điều khiển: có thể là tay gạt hoặc đầu điều khiển điện hoặc khí nén.

Và một số linh kiện khác như vòng đệm, ốc hãm, vòng lót cao su,…

van-bi-ba-nga
mua van này ở đâu giá rẻ?

Ưu điểm nổi trội của van bi ba ngã

Ngoài những đặc tính chung của dòng van bi thông thường, van bi ba ngã có những ưu điểm nổi bật  sau:

  • Cho phép cắt hoặc tắt dòng chảy
  • Với cấu tạo 3 đầu giúp việc chuyển đổi dòng chảy giữa hai nguồn khác nhau trở nên dễ dàng. Và cũng thuận tiện hơn cho việc kết hợp dòng chảy từ hai nguồn khác nhau.
  • Dòng chảy luân phiên giữa hai điểm đến khác nhau, dòng chuyển hướng từ nguồn này có thể đến đích khác
  • Dòng chảy đến từ một nguồn có thể tách ra để đến nhiều vị trí khác
  • Tuổi thọ van bi ba ngã lâu dài, công suất cho dòng chảy lớn và sức đề kháng thấp.
  • Luân phiên chặn dòng chảy theo một hướng trong khi cho phép dòng chảy tiếp tục theo hướng khác.
  • Sử dụng cho môi chất là dầu, hơi nước, nước hoặc những thứ khác.

Phân loại van bi ba ngã

Van bi ba ngã có cấu tạo phổ biến là van bi chữ T và van bi chữ L

Van bi dạng chữ T có thể cho dòng lưu chất chảy qua ba đường ống và trực tiếp giao nhau. Thuận tiện cho việc trộn hoặc là phân chia dòng chất, thuận tiên cho rất nhiều hệ thống công nghiệp.

van-bi-chu-t
cau-tao-van-bi-chu-l
Van nước ba ngã ht

Van bi dạng chữ L Cho phép dòng chảy từ một cửa vào một trong hai cửa ra khác nhau. Giúp điều hướng di chuyển của dòng chảy theo các hướng mong muốn. Hầu hết các van lưu lượng kiểu chữ L nằm ngang sẽ có tay cầm giới hạn ở 180 độ quay. Điều này cung cấp cho ba tùy chọn luồng:

  • Dòng chảy trái chiều
  • Dòng chảy đúng chiều
  • Cắt hoặc tắt dòng chảy

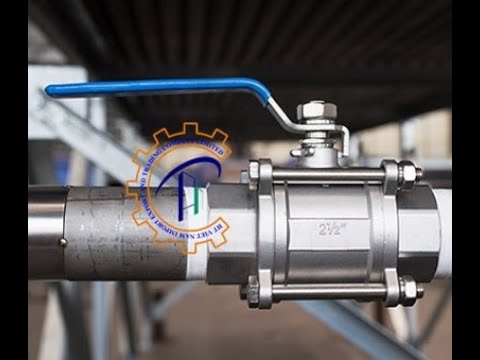

Cách lắp đặt van bi

hqdefault

Thông số kỹ thuật van bi 3 ngã

  • Kích cỡ: DN15 – DN200
  • Vật liệu: Gang, thép, đồng, inox
  • Đệm van: Teflon, Viton
  • Áp lực: PN16, PN25
  • Nhiệt độ tối đa: 200 độ CĐiện áp: 24V, 220V, 380V
  • Kiểu lắp đặt: Lắp ren – rắc co hoặc mặt bích
  • Kiểu Bi: Chữ T hoặc chữ L
  • Điều khiển: Tay gạt, bộ điều khiển điện, khí nén
  • Môi trường làm việc: Nước, dầu, hóa chất, khíKiểu hoạt động: ON/OFF hoặc tuyến tính
  • Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, EU
  • Tình trạng hàng: Luôn có sẵn, bảo hành: 12 tháng

Phân loại van bi ba ngã

Tùy theo cách thức hoạt động và chất liệu van. Chúng ta có thể phân loại theo những dạng sau

cac-loai-van-bi
Van nước tay gạt

Phân loại Theo chất liệu:

van bi ba ngã được sản xuất từ nhiều chất liệu như gang, nhựa, inox,.. Và nhờ vào mỗi chất liệu tạo thành mà chúng có những tính chất đặc trưng, cùng công dụng riêng.

Van bi 3 ngã inox

Được làm hoàn toàn từ inox cao cấp 304, 316 hay CF8, CF8M. Dòng van được làm từ những vật liệu này có thể nói là van hoàn hảo nhất. Bởi giá trị nó mang đến cho hệ thống là vô cùng bất ngờ. Từ chất lượng rất tốt, độ bền cơ học cao, chịu được áp lực, nhiệt độ làm việc cao.

Van bi có chất liệu inox này được ứng dụng rất rộng rãi trong các ngành công nghiệp hiện nay. Từ xử lý cấp thoát nước, luyện kim, hóa dầu, khí đến các môi trường háo chất.

van-bi-ba-manh

Van bi 3 ngã gang

Với thân van được làm từ gang và bi được làm từ inox hoặc là thép hợp kim. Nhằm đảm bảo hoạt động cho van. Tuy rằng so với vật liệu inox thì van không thể so sánh bằng được. Nhưng nhìn chung thì vật liệu gang vẫn mang đến sự tối ưu cho hệ thống. đặc biệt độ bền cơ học và độ cứng chịu được áp lực cao.

Van bi 3 ngã nhựa

Được làm từ nhựa PVC, uPVC, cPVC.. Dòng van này có giá thành rẻ hơn so với hai loại van trên, thường dùng cho môi trường nước. Tuy nhiên va đập môi trường sẽ có thể gây ra tình trạng biến dạng van. Trong các môi trường có tính ăn mòn như axit, bazo, muối clorua…người ta vẫn thường lựa chọn dòng van nhựa này.

Van bi ba ngã đồng

Dòng van bi này có thiết kế nhỏ gọn, tiện lợi cho việc sử dụng hay tháo lắp dễ dàng. Tuy nhiên do chất liệu làm từ đồng thau, có thể lẫn các tạp chất chì khiến việc sử dụng trong nước sinh hoạt gây nguy hiểm. Vì lý do đó, van bi đồng dường như ít được dùng đến. Nó thường xuất hiện trong các đường ống xử lý nước thải

van-bi-dong

Theo cách vận hành:

Trên bộ phận điều khiển của dòng van bi sẽ có thể thay đổi được. Chúng có thể là điều khiển bằng cơ học hoặc điều khiển tự động. Dựa vào đó chúng ta phân loại nó thành các dòng dưới đây. Các dòng này sẽ có công dụng và hạn chế riêng mà các bạn cần lưu ý.

Van bi tay gạt 3 ngã

Đây là loại van thông dụng nhất, thiết kế gọn nhẹ và đóng mở dễ dàng, xuất hiện rất nhiều trong việc đóng mở các môi trường có chất lỏng.

Nhưng loại van này chỉ phù hợp cho các van có kích thước bé như DN50. Loại này rất phù hợp cho việc điều tiết dòng chảy. Việc vận hành trong các đường ống lớn, cần phải sử dụng bộ điều khiển điện hoặc điều khiển khí nén.

van-bi-tay-gat

Van bi điều khiển điện

Là sự kết hợp giữa van bi 3 ngã và bộ đầu điện. Làm việc ở những dòng điện lưới có công suất như 24v, 220v, 380v. Loại van này rất đa dạng về kích thước và thường xuyên được người tiêu dùng lựa chọn. Van bi điều khiển điện có thể giúp giảm bớt sức lực cho người dùng, và vận hành từ xa nhờ việc cấp điện

van-bi-dien

Van bi 3 ngã điều khiển khí nén

van-bi-lap-khi

Cũng giống như van điều khiển điện, van điều khiển khí nén là sự kết hợp của van bi và đầu khí. Loại van này đóng mở rất nhanh, chỉ chưa đến 1 phút đã có thể đóng mở xong.

Tuổi thọ của van điều khiển khí nén thường lớn hơn những loại thông thường khác. Nhưng do cách hoạt động nhanh, không phù hợp cho việc điều tiết dòng chảy

==> Xem thêm về van điều kiển điện, van điều khiển khí nén

Phân loại Theo cấu tạo:

Phần van liên kết với các thiết bị khác cũng là một vấn đề cần được quan tâm. Ví như từ độ khăng khít không rò rỉ, đến việc tháo lắp dễ dàng luôn là vấn đề cần phải quan tâm. Chúng ta chia sản phẩm ra làm 3 loại:

Van bi ba ngã ren

Là van có cấu tạo từ chất liệu inox 304, 316, van có kích thước vừa và bé. Lắp đặt trong các đường ống có size = 50A. Có thể giúp van hoạt động tốt ở các môi trường có nhiệt độ và áp suất cao. Hoặc các môi trường axit, bazo và các chất hóa học có tính ăn mòn kim loại cao.

Van bi 3 ngã lắp bích

Có cấu tạo hình dáng là đầu nối có gắn mặt bích, khi nối với các thiết bị khác sẽ dùng bulong. Dùng cho các hệ thống có kích thước lớn. Các mối nối được liên kết nhau bằng các bulong giúp chúng trở nên chắc chắn hơn.

van-bi-lap-bich

Van bi 3 ngã lắp 2 đầu rắc co

Thông thường loại van gắn 2 đầu rắc co thường là dòng van bi nhựa . Một trong những dòng van thường được sử dụng trong môi trường nước sinh hoạt nước sạch hàng ngày. Ngoài ra van bi nhựa còn thường sử dụng trong các môi trường axit, bazo,.. có tính ăn mòn..

Ứng dụng van bi 3 ngã

  • Van bi 3 ngã có thể sử dụng ở tất cả những nơi cấp nước sạch, cấp thoát nước của hệ thống.
  • Việc sử dụng loại van này phù hợp với các loại khí được lưu trữ trong nồi hơi, nhiệt độ cao,…
  • Van bi 3 ngã cũng rất quan trọng đối với hệ thống phòng cháy chữa cháy, hệ thống máy bơm hoặc trạm bơm, cũng như các chất lỏng ăn mòn như axit và bazơ.
  • Ngoài việc được sử dụng trong hệ thống nước biển và các chất lỏng ăn mòn khác như nước mặn,
  • thành phần này còn được sử dụng rộng rãi trong các hệ thống sản xuất sản xuất thực phẩm, dược phẩm và đồ uống.

Catalogue van bi 3 ngã

Catalogue van bi 3 ngã là một tập tin bao gồm nhiều thông tin về sản phẩm như kích thước, chất liệu, chiều dài, chiều cao, tiêu chuẩn lắp đặt, nhiệt độ, áp suất và đặc biệt là các bản vẽ chi tiết. Danh mục này cung cấp mô tả chính xác về nhiều loại sản phẩm công nghiệp của chúng tôi.

Cho dù bạn đang tìm kiếm dự án tiếp theo của mình hay chỉ muốn xem qua dòng sản phẩm của chúng tôi với thông số kỹ thuật và giá cả, danh mục này có một cái gì đó cho tất cả mọi người.

catalogue van bi 3 nga

Nơi mua van bi 3 ngã uy tín chất lượng?

Hiện nay công ty HT việt nam chúng tôi chuyên cung cấp các loại phụ kiện kết nối ống như cút ren, kép inox , lọc yvan bi hai ngãvan bi điều khiển, van cổng,…Được nhập khẩu trực tiếp từ China, Korea, Taiwan, Japan,.. Đa dạng về kích thước chủng loại và đầy đủ chứng chỉ co/cq.

Công ty HT việt nam chuyên cung cấp những sản phẩm thông dụng và phù hợp với nhu cầu của mọi khách hàng mua. Đặc biệt, công ty còn có nhiều ưu ái cho người tiêu dùng như :

  • Đảm bảo giao hàng đúng thời hạn và giữ liên lạc với khách hàng bất cứ lúc nào.
  • Đối với các sản phẩm đặc biệt phức tạp, chúng tôi bố trí kỹ thuật viên để đào tạo và hướng dẫn người dùng sử dụng sản phẩm, điều chỉnh và bảo trì.
  • Thời gian bảo hành của các sản phẩm là 12 tháng kể từ khi xuất xưởng.
  • Trong quá trình sử dụng sản phẩm, nhà máy chúng tôi thường xuyên tổ chức cho nhân viên kỹ thuật, kiểm tra đến thăm và lấy ý kiến ​​người dùng về chất lượng sản phẩm, tình trạng sử dụng, ý kiến ​​cải tiến,… nhằm nâng cao hơn nữa chất lượng sản phẩm.
  • Để phản hồi nhanh nhất các khiếu nại của người dùng về vấn đề chất lượng sản phẩm, nhân viên dịch vụ sau bán hàng tức tốc đến hiện trường trong vòng 24-36h (ngoại tỉnh 48h).
van-tong

Để biết thêm chi tiết.

  • Hotline: 0981 625 884
  • Email: kd5.htvietnamvalve@gmail.com
  • Website: https://vangiatot.com
Hạng mụcGIÁĐVTTHÊM VÀO GIỎ HÀNG
Van bi 3 ngã tay gạt inox 304 – DN151.000₫1cTHÊM VÀO GIỎ HÀNG
Van bi 3 ngã tay gạt inox 304 – DN202.000₫1cTHÊM VÀO GIỎ HÀNG
VB3NTG inox 304 – DN253.000₫1cTHÊM VÀO GIỎ HÀNG
VB3NTG inox 304 – DN324.000₫1cTHÊM VÀO GIỎ HÀNG
VB3NTG inox 304 – DN405.000₫1cTHÊM VÀO GIỎ HÀNG
VB3NTG inox 304 – DN506.000₫1cTHÊM VÀO GIỎ HÀNG
VB3NTG inox 304 – DN657.000₫1cTHÊM VÀO GIỎ HÀNG
VB3NTG inox 304 – DN808.000₫1cTHÊM VÀO GIỎ HÀNG
VB3NTG inox 304 – DN1009.000₫1cTHÊM VÀO GIỎ HÀNG
VB3NTG inox 304 – DN12510.000₫1cTHÊM VÀO GIỎ HÀNG
VB3NTG inox 304 – DN15011.000₫1cTHÊM VÀO GIỎ HÀNg

Tất cả các van 3 ngả có giống nhau không?

Van 3 ngã L-port và T-port giống nhau về chức năng, nhưng chúng khác nhau về thiết kế. Van bi cổng L có hình dạng giống như một chữ cái ngắn gọn “L” với một thanh dọc gắn nó vào tấm đế lắp. Cổng chữ T có hình dạng giống như một chữ cái viết hoa ngược “T” – với thanh dọc hướng ra ngoài thay vì hướng vào trong.

Ưu điểm của van bi 3 ngã là gì?

Van bi 3 ngã có sẵn trong thiết kế 3 mảnh hoặc 2 mảnh. Ưu điểm duy nhất của thiết kế van ba mảnh là các đầu van bi có thể vẫn luồn vào đường ống, trong khi phần trung tâm chứa bi có thể được tháo ra. Điều này cho phép dễ dàng làm sạch, tháo rời và lắp ráp lại.
