van bi đồng tay gạt

Van bi đồng tay gạt là gì?

Van bi đồng tay gạt là một loại van bi được chế tạo từ đồng thau. Nó có khả năng chịu được nhiệt độ và áp suất làm việc cao, đồng thời có tính chống ăn mòn và tuổi thọ cao. Van này được sử dụng phổ biến trong các hệ thống cấp nước cho khu chung cư và cung cấp dịch vụ cho cả hộ gia đình và các nhà máy sản xuất khí và chất hóa học.

Van bi đồng tay gạt cũng được thiết kế để hoạt động trong môi trường khắc nghiệt với áp suất và nhiệt độ cao, chống ăn mòn, chịu va đập và tác động của các hóa chất. Đặc điểm của dòng van này là có màu vàng khá bắt mắt, kích thước nhỏ chỉ từ Dn15 đến DN50.

Thông số kỹ thuật của van bi đồng tay gạt

• Kích cỡ: Từ DN15 đến DN50.
• Vật liệu chế tạo: Đồng thau, đồng đỏ.
• Kiểu kết nối: Kiểu kết nối ren.
• Nhiệt độ làm việc: -10ºC đến 120ºC.
• Áp lựclàm việc:  PN10
• Gioăng làm kín: PTFE, HPDE.
• Hãng sản xuất: Miha, MBV, Kitz, Bueno,…
• Xuất xứ: Nhật Bản, Đài Loan, Việt Nam.
• Bảo hành: 12 tháng
• Tình trạng hang: Có trong kho với đầy đủ các kích thước.

Một số ưu điểm và nhược điểm của van bi đồng tay gạt

Là sản phẩm được sử dụng phổ biến trên thị trường hiện nay, van bi đồng tay gạt có nhiều ưu điểm vượt trội được sử dụng trong nhiều hệ thống công nghiệp cũng như trong đời sống thường ngày.

Ưu điểm

Một số ưu điểm của van bi đồng tay gạt có thể kể đến như:

• Được làm từ chất liệu đồng, có thể chỗng oxi hóa và chống ăn mòn từ các chất axit manh.
• Được thiết kế da dạng kiểu kết nối, phù hợp với nhiều hệ thống đường ống khác nhau.
• Kiểu dáng nhỏ gọn, có thể lắp đặt được ở các địa điểm có không gian hạn chế.
• Thiết kế tay gạt, giúp đóng mở nhanh chóng và thuận tiện cho người sử dụng.

Một số nhược điểm

Bên cạnh những ưu điểm vượt trội ở trên van bi đồng tay gạt vẫn tồn tại 1 số nhược điểm nhất định như:

• Nhiệt độ làm việc của van bi đồng thấp hơn các dòng van bi được làm từ các chất liệu khác như inox, gang, thép.
• Van bi đồng tay gạt có kích thước khá hạn chế, chỉ từ DN50-DN100.
• Van bi đồng thường rất khó bảo trì và thay thế các bộ phận bên trong khí xảy ra sự cố.

Cấu tạo và nguyên lý hoạt động của van bi đồng tay gạt

Là sản phẩm được ưu chuộng sử dụng bởi hoạt động hiệu quả, tính năng cao, tuy nhiên van bi đông tay gạt lại có cấu tạo và nguyên lý hoạt động khá đơn giản, dưới đâu là chi tiết cấu tạo và nguyên lý hoạt động của van bi đồng tay gạt.

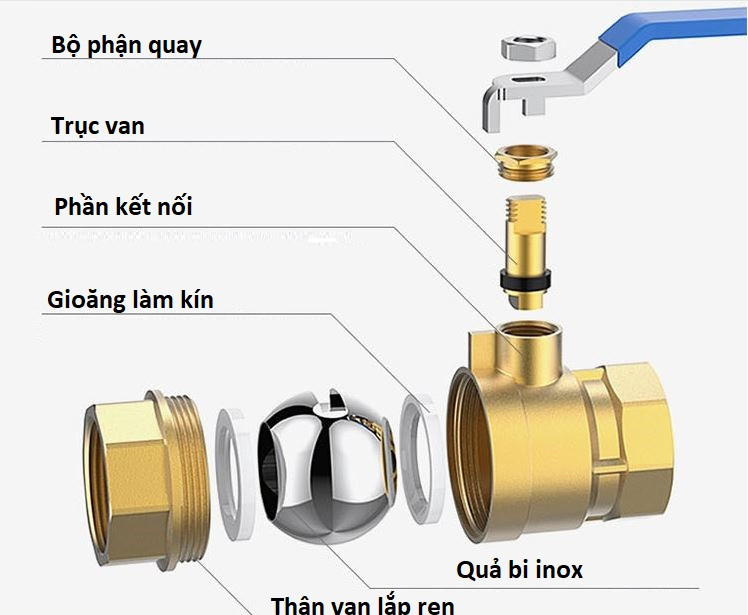

Van bi đồng tay gạt được cấu tạo từ

Van bi đồng tay gạt được cấu tạo từ 5 bộ phận chính là tay gạt, thân van, bi van , trục van và gioăng làm kín. Cụ thể chi tiết từng bộ phận:

• Thân van: Được đúc từ đồng đỏ hoặc đồng thay nguyên khối, ở 2 đầu của thân van có thiết kế ren để kết nối với đường ống hệ thống.
• Tay gạt: Tay gạt được làm từ chất liệu gang, inox hoặc thép, bọc bên ngoài là lớp cao su mỏng giúp cho việc đóng mở van được thuận tiện hơn.
• Bi van: Bộ phận này có thiết kế cấu tạo giống viên bi được đục lỗ xuyên tâm, dùng để điều tiết và kiểm soát dòng chảy khi đi qua thân van.
• Trục van: Là bộ phận kết nối giữ bi van và tay gạt, thường được làm từ các chất liệu có độ bền cao và khả năng chống oxi hóa cao.
• Gioăng làm kín: Được làm từ các chất liệu có tính đàn hồi cao, có nhiều vụ làm kín và đặc biệt giúp giảm lực ma sát giữ thân van và bi van.

Nguyên lý làm việc của van bi đồng tay gạt

Giống như các dòng van bi khác, van bi đồng tay gạt cũng có nguyên lý hoạt động mở bi van 1 góc 90 độ và ngược lại để đóng van.

Dựa theo cấu tạo đẫ nêu ở trên thì tay gạt là bộ phận điều khiển của van. Khi van đang ở trạng thái đóng, bộ phận tay gạt sẽ vuông góc với thân van và đường ống hệ thống.

Khi tác động lực đưa tay gạt vị trí từ vuông góc về vị trí cùng chiều với thân van, trục van kết nối bi van và tay gạt cũng quay theo, và khiến bi van mở. Ngược lại đưa tay gạt về vị trí ban đầu để đóng van.

Phân loại van bi đồng tay gạt

Có rất nhiều loại van bi đồng tay gạt trên thị trường hiện nay, dưới đây là 1 số dòng van bi tay gạt được sử dụng phổ biến nhất.

Phân loại van bi đồng theo kết nối

Van bi đồng tay gạt là dòng van có kích thước nhỏ từ DN15 đến DN100, bởi vậy nên hầu hết chúng đều mang kiểu kết nối ren.0

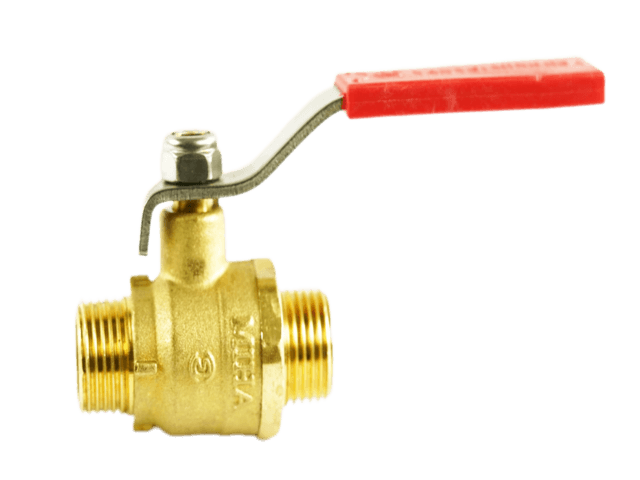

Van bi đồng tay gạt nối ren ngoài

Van bi đồng nối ren ngoài là dòng van được sử dụng để kết nối với các đường ống mang thiết kế ren trong. Dòng van này thường được sử dụng để kết nối 2 đoạn ống và 2 công việc khác nhau.

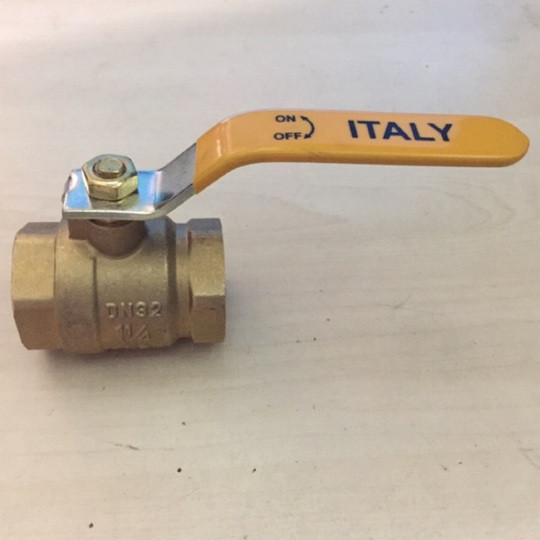

Van bi đồng tay gạt nối ren trong

Đây là dòng van phổ biến nhất có thiết kế ren ở mặt trong của thân van, thường được sử dụng để kết nối với các đường ống có thiết kế ren ngoài.

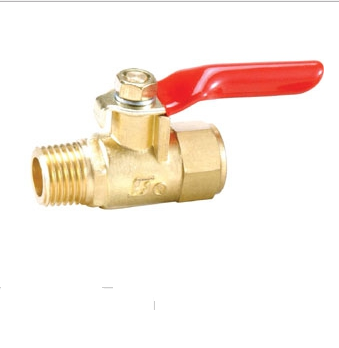

Van bi đồng tay gạt 1 đầu ren trong 1 đầu ren ngoài

Đây là dòng van có thiết kế 1 đầu ren trong và 1 đầu ren ngoài, với thiết kế 2 kiểu kết nối khác nhau nên dòng van này ít được sử dụng hiện nay. Dòng van này thường được sử dụng trong các đoạn đường ống có kích thước không đồng nhất hoặc các đoạn đường ống cần cắt giảm áp lực, lưu lượng.

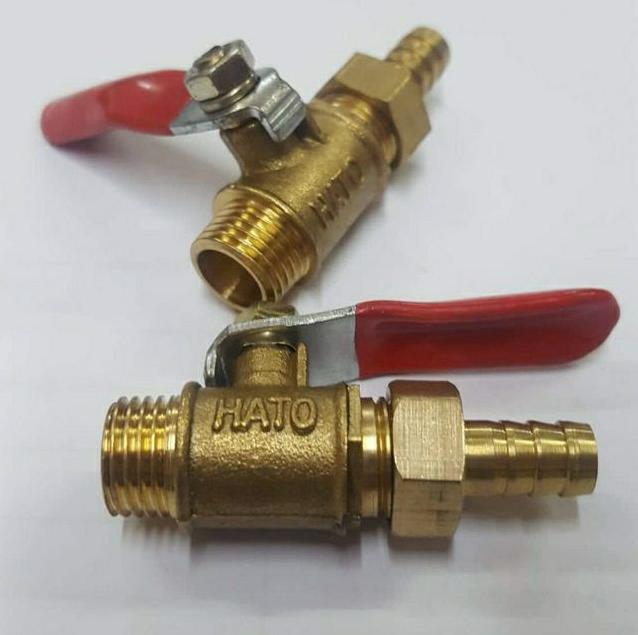

Van 1 đồng tay gạt đầu ren 1 đầu đuôi chuột

Đây là dạng van có 1 đầu kết nối ren và 1 đầu được thiết kế kiểu nối đuôi chuột. Dòng van này thường được sử dụng trong các đoạn nối ống dẫn mềm, các ống dẫn cao su, nhựa dẻo.

Dòng van thường có thể được tìm thấy ở các hộ ra đình.

Phân theo van bi đồng tay gạt theo thiết kế thân van

Van bi là dòng van có thiết kế thân van khá đa dạng, chúng ta cùng tìm hiểu 1 số thiết kế thân van cơ bản của van bi đồng tay gạt.

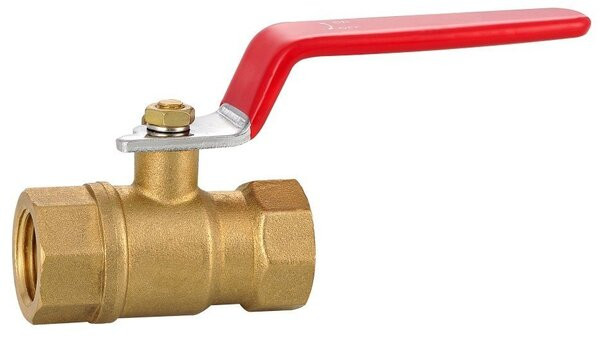

Van bi tay gạt 2 ngã đồng

Van bi đồng tay gạt 2 ngã hay còn gọi là van bi đồng 2 cửa, trong đó có 1 cửa vào và 1 cửa ra. Đây cũng là dạng thiết kế thân cơ bản nhất, được sử dụng rất phổ biến trong dân dụng và cả trong các hệ thống công nghiệp.

Van bi tay gạt 3 ngã đồng

Van bi đồng tay gạt 3 ngã hay còn gọi là van bi bi đồng 3 cửa, có thiết kế thân giống với chữ T có 3 đầu nối với đường ống hệ thống. Trong đó sẽ có 1 đầu vào và 2 đầu ra, tâm bị được thiết kế theo 2 dạng là Tport hoặc Lport để để đa dạng chức năng và yêu cầu làm việc của van.

Đây là dòng van được sử dụng phổ biến trong việc điều khiển dòng chảy lưu chất, có thể sử dụng để thay đổi hướng dòng chảy, cũng như để pha trộn các dòng lưu chất trong hệ thống đường ống.

• Dạng Tport: Có thể gọi đơn giản là dạng chữ T, ở dạng van van bi đồng tay gạt 3 ngã có phép dòng chảy đi qua cả 3 cửa, cũng có thể dóng 1 cửa và cho phép đi qua 2 cửa còn lại.
• Dạng Lport: Gọi tắt là dạng chữ L, khác với dạng chữ T dạng chữ L chỉ cho phép dòng chảy đi qua 2 cửa và đóng 1 cửa, cửa đóng của van có thể thay đổi tùy theo mục đích và yêu cầu của người sử dụng.

Phân loại van bi đồng tay gạt theo thương hiệu- xuất xứ van

Trên thị trường hiện nay có rất nhiều các dòng van bi đồng tay gạt đến từ nhiều thương hiệu khác nhau, tuy nhiên không phải sản phẩm của thương hiệu nào chất lượng cũng được đảm bảo, dưới đây là 1 số dòng van bi đồng đến từ các thương hiệu uy tín, có chất lượng tốt đã kiểm chứng.

Van bi đồng tay gạt Kitz – Nhật Bản

Kitz – Nhật Bản là thương hiệu nôi tiếng trong ngành sản xuất van trên toàn thế giới, chúng ta đã không còn xa lại với cái tên van kitz bởi thương hiệu này đã khẳng định và có chỗ đứng vững chắc trên toàn thế giới từ những năm 2000.

Một trong những sản phẩm nổi bật của thương hiệu này có thể kể đến như van bi đồng tay gạt, được thiết kế tỉ mĩ và sản xuất từ các chất liệu cao như đồng, inox, nhôm. Giúp đảm bảo được độ bền của van và độ ổn định trong quá trình van làm việc trong hệ thống đường ống.

Là 1 thương hiệu nổi tiêng lâu đời, Kitz đảm bảo các sản phẩm của họ luôn đáp ứng các tiêu chuẩn cao của các ngành công nghiệp. Van của kitz luôn đảm bảo được khả năng chống ăn mòn tốt, có độ bền cơ học cao, khả năng chống bám cặn, dễ dàng lắp đặt, sử dụng và bảo dưỡng.

Van bi đồng tay gạt Sanwa – Thái Lan

Là dòng van đến từ thương hiệu DNA ( Sanwa – Thái Lan ), các dòng van của thường hiệu này đều được sản xuất theo các tiêu chuẩn của châu Âu và công nghệ sản xuất tiên tiến hàng đầu hiện nay.

Van bi đồng tay gạt sanwa có thành phần kẽm trong vật liệu khá cao nên màu sắc của chúng khá đặc biệt, van có màu sắc ngà ngà vàng nên rất dễ nhận biết xo với các dòng van khác.

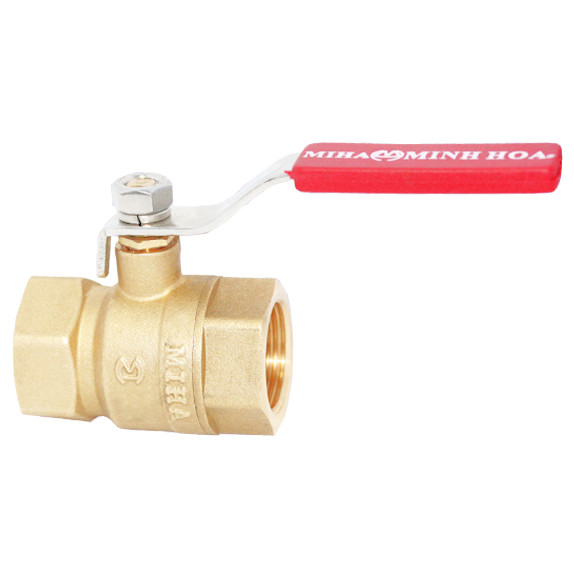

Van bi đồng tay gạt MIHA – Việt Nam

Đây là dòng van đến từ thương hiệu sản xuất van của Việt Nam, là 1 trong những thương hiệu lâu đơì trong lĩnh vực sản xuất và cung cấp van công nghiệp. Với nhiều năm king nghiệm trong ngành MIHA – Việt Nam đã khẳng định được vị thế của mình trên thị trường và được các chuyên gia đánh gia cao về chất lượng, và tính hiệu quả trong từng sản phẩm của họ.

Một trong những sản phẩm tất nhất của họ là van bi đồng tay gạt đa lớp, được thiết kế để giảm lực ma sát giữ thân van và bi van, điều này giúp van đóng mở dễ dàng hơn, tăng hiệu quả hoạt động và giảm các sự cố về gioăng làm kín của chung các dòng van bi.

Van bi đồng tay gạt Miha được sản xuất từ các vật liệu chất lượng cao như inox, đồng, nhôm, các chất liệu không gỉ khác đảm bảo được độ bền và độ ổn định trong quá trình vận hành của van. Các thiết kế của van cũng rất đa dạng phù hợp sử dụng trong nhiều ứng dụng công nghiệp khác nhau.

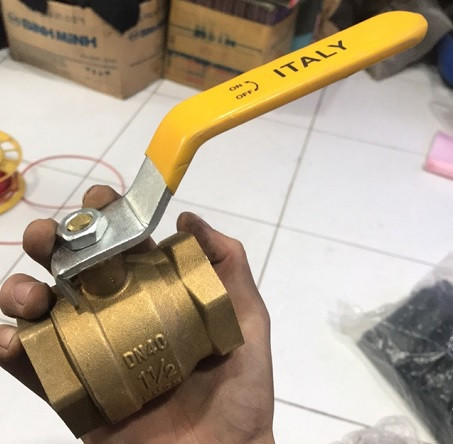

Van bi đồng tay gạt ITALY – Italia

Đây là dòng van tới từ châu Âu, van bi đồng tay gạt italy dòng van này không được quá nhiều người biết đến tuy nhiên chúng lại được sử dụng khá nhiều trong các hệ thống đường ống khí nén, đường ống hơi hay được hệ thống áp xuất, đặc biệt là các hệ thống sử dụng van điện từ.

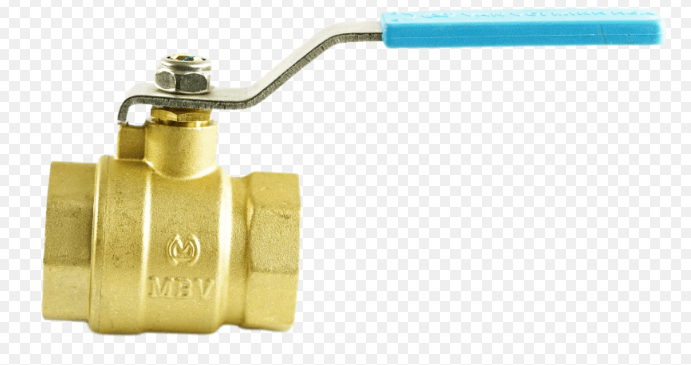

Van bi đồng tay gạt MBV

Van bi đồng tay gạt MBV là dòng van chất lượng cao, được đảm bảo về độ ổn định cũng như hiệu quả cao trong quá trình sử dụng. Van có thiết kế rất da dạng phù hợp sử dụng trong nhiều ứng dụng khác nhau như dầu khí, hóa chất, thực phẩm, đồ uống và các hệ thống khí khác.

Các sản phẩm của thương hiệu MBV đều được đảm bảo các tính năng như chống ăn mòn, độ bền cơ học, khả năng chịu nhiệt, khả năng chống bám cặn và dễ dạng lắp đặt, sử dụng.

Van bi đồng tay gạt DN15

Đây là dòng van có thiết kế được sử dụng phổ biết nhất hiện nay với đường kính ống ra và ống vào khoảng 15mm. Đây là kích thước phổ biến trong các đường ống dẫn dầu, các đường ống dẫn khí và hóa chất.

Van bi đồng tay gạt ứng dụng trong cồng nghiệp và đời sống

Khác với các dòng van bi inox, gang hay nhựa, van bi đồng tay gạt thường được sử dụng trong các hệ thống đường ống khí nén, hơi, nước, đặc biệt trong các hệ thống đường ống dân sinh. Còn đối với các hệ thống đường ống công nghiệp thường có yêu cầu về độ bền, ứng dụng, an toàn hay tuổi thọ của van khắt khe hơn nhiều.

Với giá thành rẻ nên, chất lượng tốt, có tuổi thọ sử dụng lâu dài nên hiện nay van bi đồng tay gạt càng ngày càng được ưu chuộng sử dụng. Một số ứng dụng của van bi đồng tay gạt có thể kế đến như:

• Các hệ thống đường ống PCCC, HVAC và các hệ thống dẫn khí nén, hơi nóng.
• Các đường ống nhánh nhỏ của hệ thống dẫn dầu, hệ thống dẫn xăng, diesel,..
• Các đường ống hệ thống xử lý hóa chất.
• Hệ thống đường ống dẫn khí lạnh bảo ôn, phòng điều hóa, làm mát…
• Sử dụng trong các hệ thống nước sinh hoạt các hệ thống nước dân sinh.
• Sử dụng trong các hệ thống nước tưới tiêu nông nghiệp, các hệ thống nước ở các khu chăn nuôi.

Địa điểm cung cấp van bi đồng tay gạt

Công ty XNK HT Việt Nam hiện tại chuyên phân phối và cung cấp các loại van bi đồng tâm gat, cùng với một loạt các sản phẩm khác như van bi lắp ren, van bi ba ngã, van bi ba mảnh, van điều khiển, van bướm, van cổng. Các sản phẩm này có đầy đủ kích thước từ DN5 đến DN100. Công ty cung cấp cả hàng trong nước và hàng nhập khẩu từ các quốc gia như Việt Nam, Nhật Bản, Đài Loan, Hàn Quốc và Trung Quốc.

Công ty XNK HT Việt Nam cam kết mang đến thiết kế đẹp và đảm bảo chất lượng của sản phẩm. Sản phẩm được cung cấp kèm theo chứng chỉ CO/CQ để đảm bảo tính chuẩn xác. Ngoài ra, công ty còn có nhiều ưu đãi dành cho khách hàng, bao gồm:

• Đảm bảo giao hàng đúng thời hạn và luôn duy trì liên lạc với khách hàng.
• Đối với các sản phẩm đặc biệt phức tạp, công ty sẽ cung cấp kỹ thuật viên để đào tạo và hướng dẫn người dùng về cách sử dụng, điều chỉnh và bảo trì sản phẩm.
• Thời gian bảo hành của các sản phẩm là 12 tháng kể từ khi xuất xưởng.
• Công ty thường xuyên tổ chức việc kiểm tra đến thăm và lấy ý kiến ​​từ người dùng về chất lượng sản phẩm, tình trạng sử dụng và ý kiến ​​cải tiến để nâng cao chất lượng sản phẩm.
• Để phản hồi nhanh nhất cho các khiếu nại về chất lượng sản phẩm, nhân viên dịch vụ sau bán hàng sẽ có mặt tại hiện trường trong vòng 24-36 giờ (ngoại trừ các khu vực ngoại tỉnh sẽ là 48 giờ).

Báo giá van bi đồng

Hiện nay trên thị trường có rất nhiều đơn vị phân phối van bi đồng tay gạt khác nhau, mỗi đơn vị đều có những ưu điểm nhất định. Để tìm được nhà phân phôi cung cấp sản phẩm chất lượng, chế độ ưu đãi tốt, giá cả hợp lý là điều vô cùng cần thiết.

XNK HT Viêt Nam là đơn vị nhập khẩu hàng đầu miền bắc, các sản phẩm đều được nhập khẩu trực tiếp không thông qua bất kỳ bên thứ 3 nào nên giá cả của chung tôi luôn cạnh tranh nhất thị trường. Các bạn còn có thể nhận được các trương trình khuyển mãi đặc biệt dành cho các dịp đặc biệt hoặc các khách hàng mua hàng với số lượng lớn.

Quý khách hàng đang có quan tâm về các dàng sản phẩm van công nghiệm nói chung hay dòng sản phẩm van bi đồng tay gạt nói riêng, vui lòng liên hệ với chúng tôi để nhận được tư vấn về băng khoăn của quý khách hàng và nhận báo giá chính xác nhất cho sản phẩm các bạn quan.

Van bi đồng tay gạt có thể thay thế tay gạt bằng điều khiển tự động không?

Van bi đồng tay gạt có thể thay thế tay gạt bằng điều khiển tự động, điều này giúp van có thể hoạt động trong các môi trường sử dụng nhiều van cùng 1 lúc. Ở trong môi trường này việc sử dụng điều khiển tự động thay cho tay gạt giúp tiết kiệm nhân lực, thời gian và nâng cao hiệu quả công việc.

Điểm khác biệt giữ van bi đồng và các dòng van khác

Van bi đồng tay gạt được thiết kế ở các kích thước nhỏ từ DN15 đến Dn100, thường được sử dụng trong các hệ thống đường ống khí nén, hơi, hay các hệ liện quan đến nhiệt độ.

Các dòng van bi được làm từ các chất liệu khác như inox, gang, nhựa thép có thiết kế kích thước lớn hơn, có thể lên tới DN300. Được sử dụng trong các hệ thống đường ống lớn, trong nhiều các đường ống hệ thống công nghiệp khác nhau.
