Van cổng Z45X-16P

375,000

Thông số kỹ thuật:

– Model: Z45X-16P

– Kích thước: DN15 – DN500

– Chất liệu:

  • Thân van + đĩa van + Ốc + vòng đệm = gang trắng
  • Tay vặn + cần van + trục van = thép
  • Gioăng cao su teflon, nitrile

– Áp lực làm việc: PN10

– Nhiệt độ làm việc: 80 ºC

– Môi trường làm việc: nước, cấp thoát nước

– Xuất xứ: Trung Quốc

– Hàng nhập khẩu

I. Chất liệu của van cổng Z45X-16P khác biệt.

Trong các dòng van cổng, van công nghiệp lớn đang xuất hiện tại thị trường van công nghiệp hiện nay. Dòng van cổng Z45X-16 cũng được xem như là một sản phẩm khác biệt.

Xét cả về chất liệu và hình dạng van, Van cổng Trung Quốc Z45X-16 đã mang theo các ưu điểm lớn mạnh sau. Mô tả van cổng Z45X-16P Van cổng Z45X-16P hay còn có tên gọi khác là van cửa Z45X-16P, Van chặn Z45X-16P.

Đây là một trong những thiết bị van công nghiệp có xuất xứ tại Trung Quốc. Chúng thường được xuất hiện rất nhiều trong các công trình làm việc cho nhà máy.

Hay các dự án xây dựng khu đô thị với quy mô lớn. Khác với van cổng Z45X-10, van cổng Z45X-16P là dòng van công nghiệp có xuất xứ từ Trung Quốc. Được đúc từ chất liệu gang trắng, và được sơn phủ epoxy dày dặn.

Van cửa z45X-16P có khả năng chông chịu được áp lực và nhiệt độ cao hơn. Chất liệu gang trắng là một hợp kim giữa Sắt và cacbon kết hợp lại với nhau. Trong đó thành phần cacbon > 2,14%, và còn lại là một số chất khác như Mn, Si, S,..

Hầu hết trong thành phần của van cổng Z45X-16P, phần gang trắng chỉ nên chứa < 3.5% C. Bởi khi lượng cacbon cao sẽ dẫn đến van bị giòn và dễ gây ra hiện tượng rạn nứt ở bề mặt.

Các chi tiết của van chặn Z45X-16P rất sáng bóng và trắng trơn, nên chúng ta có thể gọi là van cổng gang trắng. Và cuối cùng, nhờ vào hàm lượng Cacbon và Mn trong hợp chất đã giúp cho bề mặt van có thể được làm nguội nhanh đối với các dòng lưu chất mang nhiệt độ cao.

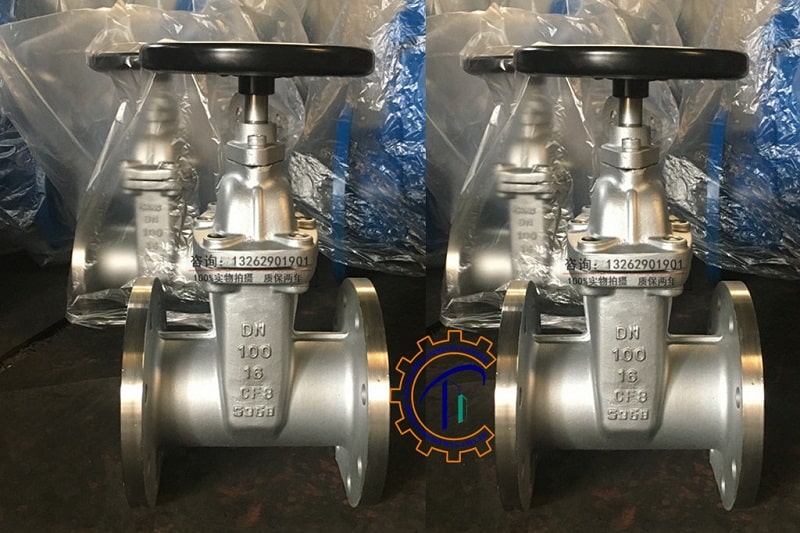

van-cong-gang-z45x-16p

Đặc tính của chất liệu của van cổng Z45X-16P

– Do chất liệu gang trắng có độ cứng và giòn và có tính cắt gọt rất kém. Nên việc sử dụng gang trắng chỉ ứng dụng vào các ứng dụng đúc, làm các vật liệu rèn đúc.

– Bề mặt sáng bóng và không bị nhiễm tính từ, khả năng ma sát hầu như là ~ 0

– Nhiệt độ mà van cổng Z45X-16P chịu được là 80 độ C

– Đĩa van cửa gang trắng được bọc một lớp cao su nitrile giúp cho cánh van tránh được các quá trình oxi hóa từ dòng chảy. Và điều này cũng giúp bảo vệ tuổi thọ cho van một cách an toàn

II. Cấu tạo của van cổng Z45X-16P

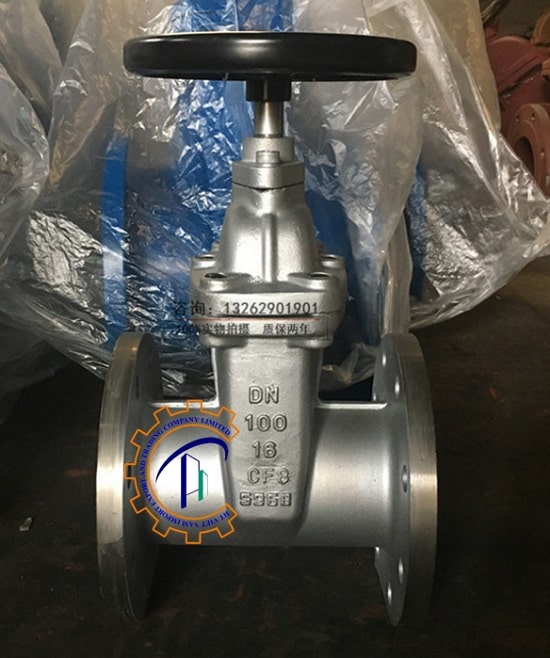

van-cong-z45x-16p

Các thành phần của van cổng Z45X-16P

Tên vật liệuGang trắng
Thân vanHT200
Vòng O-ringĐồng
Đĩa vanGang bọc cao su

Thông số kỹ thuật

TypeChất liệuÁp lực cho phép (mpa)Áp lực test thử (mpa)Nhiệt độ (ºC)Môi trường làm việc
Z45X-16PGang HT2001.0MaxMin<80 ºCNước
1.51.1

III. Ưu điểm và ứng dụng của van cổng Z45X-16P

Ưu điểm của van cửa Z45X-16P

 – Van có thiết kế nhỏ gọn, dễ dàng di chuyển và lắp đặt

– Các kích thước của van đa dạng từ DN50 – DN500 đem lại sự lựa chọn đa dạng

– Van cổng có thể làm việc được ở các môi trường có nhiệt độ lên đến 80ºC và áp suất 10 kgf/cm3

– Được chế tạo từ gang trắng, van cổng Z45X-16P có độ bền cứng rắn và khả năng chịu được sự va đập cao.

z45x-16p-gate-valve

Nguyên lý làm việc của van chặn Z45X-16P

Nhờ vào bộ phận chuyển động vô lăng, bên trong van sẽ được thiết kế trục van( ty van) tiện ren. Phần trục được cố định bên trong thân van, và phần đầu trục được sử dụng để nối với đĩa van sẽ có thiết kế tiện ren.

Khi chúng ta xoay vô lăng, trục van xoay làm đĩa vân được nâng lên theo. Và mở ra một khoảng trống cho dòng chảy đi qua. Ngược lại, khi xoay theo chiều ngược lại, cánh van sẽ được hạ xuống để cắt dòng chảy.

Tùy vào hệ thống nơi làm việc mà bạn sẽ để cho áp lực dòng chảy đi qua là nhiều hay ít. Việc đóng cánh van bằng vô lăng có thể dễ dàng hỗ trợ điều tiết dòng chảy trong hệ thống.

Đĩa van có thiết kế bao bọc bằng cao su nitrile để giảm thiểu tối đa độ mài mòn do áp lực hệ thống gây ra, Tuy nhiên theo khuyến cáo của các nhà sản xuất, chúng ta nên thực hiện mở hoặc đóng van hoàn toàn.

Ứng dụng của van cổng Z45X-16P

 – Van cổng gang trắng xuất hiện trong các hệ thống cấp thoát nước ở các hộ dân, nhà trung cư, nhà máy.

– Van cồng z45x-16p lắp đặt ở các hệ thống HVAC, PCCC, các hệ thống cấp thoát nước, xử lý nước sạch nước thải.

– Một số hệ thống dẫn truyền xăng dầu, dầu thô, dầu khí,…

– Lắp đặt ở các hệ thống làm việc dưới áp suất PN10 và nhiệt độ bé hơn 80 độ C.

giao-hang-chat-luong

IV. Nơi mua van cổng Z45X-16P hàng chất lượng – Giá tốt

Trên đây là sơ lược một số thông tin về dòng sản phẩm van cổng gang trắng. Ngoài ra, chúng tôi còn cung cấp các dòng van công nghiệp như van bướm AUT, van cầu hơi, van màng nhựa,… Hàng hóa nhập khẩu được công ty bảo hành 12 tháng và đổi trả trong vòng 3-7 ngày.
