Đồng hồ đo áp suất Wise

155,555

Thông số kỹ thuật:

  • Tên sản phẩm: Đồng hồ đo áp suất Wise
  • Model: P110, P252, P710, P730, P512, P514, P515
  • Chất liệu: inox.
  • Đường kính mặt: 40mm, 50mm, 75mm, 100mm, 150mm, D00mm
  • Vật liệu: Thân inox 304, chân ren 316 và màng van làm từ inox 316
  • Chân ren kết nối ống: nối ren 1/4″ – 1/2′
  • Dải áp suất: 0 – 1000kgf/cm3
  • Môi trường làm việc: khí nén, nước, hơi
  • Các loại đồng hồ: đồng hồ trơn, mặt dầu, 3 kim tiếp điểm
  • Chân đo: Chân đứng, chân sau, chân đứng vành, chân sau vành
  • Xuất xứ: Hàn Quốc
  • Hàng bảo hành: 12 tháng.



Đồng hồ đo áp suất Wise là một trong những dòng thiết bị đồng hồ đo áp suất. Chúng có xuất xứ tại Hàn Quốc và hiện đang có mặt tại kho hàng XNK HT Việt Nam.

Đồng hồ đo áp suất được biết đến là một trong những thiết bị chuyên dùng cho các loại van đo áp. Như lắp đặt đi kèm với các van giảm áp, van cân bằng, van an toàn.

Mục đích sử dụng dòng thiết bị này sẽ giúp cho người dùng dễ kiểm soát được áp lực dòng chảy trong hệ thống. Để đặt mua đồng hồ đo áp wise, quý khách hàng có thể liên hệ ngay cho chúng tôi theo Hotline: 0981.625.884

Mô tả về đồng hồ đo áp suất Wise

Đồng hồ đo áp suất wise là một dòng đồng hồ được sử dụng nhằm cho nhu cầu đo áp lực dòng chảy trong hệ thống. Chúng được sản xuất tại hãng Wise của Hàn Quốc và hiện đang là một trong những thương hiệu lớn trên thị trường.

Dòng thiết bị này xuất hiện rất nhiều trong các hệ thống nhà máy lớn. Như nhà máy sản xuất kem Tràng Tiền, sữa bột Nutifoot, Nhà máy bia Hà Nội, bia Sài Gòn.

Hay một số nhà máy sản xuất dược phẩm, mỹ phẩm, thực phẩm hiện nay. Với chất liệu vỏ đồng hồ làm từ dòng inox 304SS, 316SS, 316L SS. Thiết bị đồng hồ cho phép khả năng chống ăn mòn, oxi hóa hiệu quả. Hình dáng của đồng hồ đo áp suất cũng có nhiều sự đa dạng.

Như loại đồng hồ chân đứng, chân sau, đồng hồ mặt có dầu, đồng hồ chênh áp. Thiết kế hình dáng mẫu mã tương tự đồng hồ đo nhiệt độ. Tuy nhiên, dòng đồng hồ đo áp Wise còn có một số loại như đồng hồ ba kim, đồng hồ có màng.  dong-ho-do-ap-suat-wise

Cấu tạo và nguyên lý hoạt động của đồng hồ áp suất Wise

Cấu tạo của đồng hồ đo áp suất

Mặt hiển thị: Đây là một mặt đồng hồ hình tròn có thiết kế kim chỉ thị và các thang nhiệt định mức.

Vỏ đồng hồ: Được làm từ chất liệu inox, và có thể lắp đặt được ở mọi loại môi trường khắc nghiệt. Cùng với đó là độ chống ăn mòn cực tốt

Ống chứa áp suất: Đây là phần ống có chứa dòng lưu chất cần đo. Chúng còn có tên gọi là ống dẫn áp suất bourdon, và cũng được làm từ chất liệu inox. Đây là một dạng ống có thiết kế hình chữ C được đặt ngay ở phần mặt hiển thị đồng hồ.

Bộ phận chuyển động là bộ phận được dùng để đo lưu lượng áp suất trong hệ thống. Chúng gồm kim đo được làm từ hợp kim nhôm đen nối với các bánh răng cơ học.

Chân đo áp suất: Có thiết kế kiểu nối ren, được kết nối trực tiếp hoặc gián tiếp vào ống bourdon cau-tao-dong-ho-ap-suat

Nguyên lý hoạt động của đồng hồ đo áp suất

Đối với dòng đồng hồ đo áp suất Wise, chúng sẽ có thiết kế kiểu chân nối là loại que nối. Cách thức vận hành sẽ như sau:

Khi lắp đặt thiết bị trong môi trường áp suất như các van giảm áp, van an toàn. Đầu que sẽ tiếp nhận áp lực và dẫn truyền nhiệt năng lên phía trên theo đường dây truyền truyền khí.

Tại đây, áp lực dòng chảy tác động tới ống Bounrdon và làm chúng nở ra. Thông qua đó, đã khiến kim đồng hồ chuyển động và di chuyển đến các nấc thang  trên mặt đồng hồ.

Người sử dụng chỉ cần quan sát mặt số hiển thị và điều chỉnh nguồn áp suất cho phù hợp.

Các loại đồng hồ đo áp suất Wise hiện nay

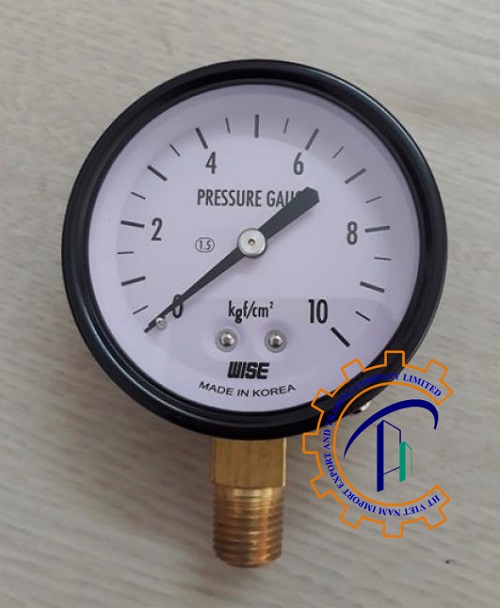

Đồng hồ đo áp Wise P110

Dòng đồng hồ đo lực Wise mang model P110 là dòng đồng hồ có chất liệu vỏ inox ruột đồng. Với các kích thước đường kính mặt đồng hồ từ 40mm – 20mm.

Đồng hồ đo áp suất có đa dạng kích thước lớn nhỏ. Cùng với đó là chân đo là kiểu nối ren chắc chắn kết nối với các đường ống ren 13mm, 17mm, 21mm.

Đồng hồ áp suất wise T110 thường được sử dụng lắp đặt kèm với các van xả khí, van an toàn. Với dãi đo nhiệt 0 – 1000 kgf/cm3, hoặc PN16, PN25 cho phép dãi áp lực làm việc được đa dạng hơn.

  • Đường kính mặt: 40mm, 50mm, 75mm, 100mm, 150mm, D00mm
  • Vật liệu: Thân bằng thép, ruột bằng đồng kết nối với lưu chất
  • Chân ren kết nối ống: 1/4PT – ren 13mm; 3/8PT – ren 17mm; 1/2PT – ren 21mm
  • Kiểu chân: Chân đứng, chân sau, chân đứng vành, chân sau vành
  • Dãi đo áp: 0 – 1000 kgf/cm3 dong-ho-do-ap-suat-wise-p110

Đồng hồ đo áp Wise P252

Đồng hồ đo áp Wise mang model P252 là loại đồng hồ mặt số dầu. Chất liệu thân đồng hồ và ruột đều có được làm từ chất liệu inox.

Và chúng có thể làm việc cho các môi trường đo áp suất như nước, hóa chất, khí nén. Với thiết kế mặt số dầu sẽ giúp cho việc sử dụng thiết bị không bị hơi nước đọng lại trên mặt số hiển thị. Và nhờ vậy việc theo dõi số liệu sẽ dược dễ dàng hơn.

  • Đường kính mặt: 40mm, 50mm, 75mm, 100mm, 150mm, D00mm
  • Vật liệu: Thân inox 304, chân nối ren inox 316
  • Chân ren kết nối ống: 1/4PT – ren 13mm; 3/8PT – ren 17mm; 1/2PT – ren 21mm
  • Kiểu chân: Chân đứng, chân sau
  • Dãi đo áp suất: 0 – 1000kgf/cm3 dong-ho-ap-suat-dau

Đồng hồ đo áp Wise dạng màng P710, P730

Đồng hồ đo áp Wise mang model P710 hoặc P730 là dạng đồng hồ đo áp suất có màng. Màng van được đặt ngay bên dưới phần chân van với chức năng lọc cặn.

Thiết kế có màng van sẽ cho phép đồng hồ đo áp suất wise giữ được độ trong sạch khi làm việc. Giữ được tuổi thọ lâu dài, và đảm bảo thiết bị có thể hoạt động trơn tru, k bị kẹt

  • Đường kính mặt: 40mm, 50mm, 75mm, 100mm, 150mm, D00mm
  • Vật liệu: Thân inox 304, chân ren 316 và màng van làm từ inox 316
  • Chân ren kết nối ống: nối ren 1/4″ – 1/2′
  • Kiểu chân: Chân đứng, chân sau
  • Dải áp suất: 0 – 1000kgf/cm3

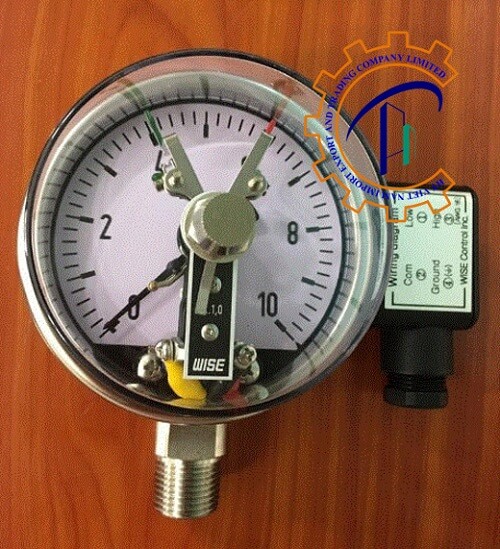

Đồng hồ đo áp suất Wise dạng 3 kim tiếp điểm

Loại đồng hồ đo áp 3 tiếp điểm thường là dòng model P512, P514, P515. Đây là dòng đồng hồ có thiết kế 3 kim, chúng còn được gọi là đồng hồ đo tiếp điểm. Với việc sử dụng tiếp điểm relay sẽ giúp cho việc điều khiển đóng ngắt tự động.

Chính là khi áp lực quá cao, chúng sẽ báo ngắt về hệ thống. Và nếu bạn sử dụng dòng đồng hồ đo áp suất kèm thiết bị hẹn giờ sẽ giúp đóng ngắt hệ thống một cách tự động.

Dòng đồng hồ áp 3 kim Wise thường sử dụng tiếp điểm điện. Và hay được sử dụng cho các hệ thống nhà máy điện, nhà máy sản xuất ván ép, tôn thép,..

  • Đường kính mặt: 40mm, 50mm, 75mm, 100mm, 150mm, D00mm
  • Vật liệu: Thân inox 304, chân ren 316 và màng van làm từ inox 316
  • Chân ren kết nối ống: nối ren 1/4″ – 1/2′
  • Kiểu chân: Chân đứng, chân sau
  • Dải áp suất: 0 – 1000kgf/cm3 dong-ho-3-kim-tiep-diem-wise

Ứng dụng của đồng hồ đo áp suất Wise

Đồng hồ đo áp suất Wise là dòng đồng hồ được sử dụng rộng rãi trong các hệ thống thủy lực. Hoặc một số hệ thống khí nén , hơi, nước nóng luyện kim.

Bởi bất kỳ một dòng môi trường, hay một hệ thống làm việc cụ thể nào cũng sẽ có một dòng áp suất khi hoạt động. Và để hệ thống có thể làm việc hiệu quả, người sử dụng nên dùng đồng hồ đo áp suất

Đối với đồng hồ áp suất hiệu Wise, chúng sẽ được sử dụng cụ thể trong các hệ thống như:

  • Sử dụng cho các hệ thống dẫn khí tự động, hay các hệ thống hơi, lò hơi
  • Lắp đặt cho các bình chứa khí nén của các nhà máy, phân xưởng, xí nghiệp khác nhau
  • Sử dụng cho hệ thống bơm ga, bơm khí nén như khí gas, khí nito, hydro
  • Lắp đặt đi kèm với các dòng van giảm áp, van điều áp, van an toàn có cài hẹn giờ
  • Lắp đặt sau các hệ thống đo áp bơm cấp thoát nước, các hệ thống cần đo áp lực nước,.. ung-dung-dong-ho-ap-suat-wise

Nơi mua đồng hồ đo áp Wise chất lượng giá tốt

Hiện nay, đơn vị XNK HT Việt Nam đang là một trong những đơn vị đại lý cấp 1. Chúng tôi chuyên cung cấp các dòng van công nghiệp, phụ kiện, đồng hồ đo,…

Với các dòng van nổi tiếng như là van cổng, van cầu, van điện từ. Hay một số thiết bị như đồng hồ đo nước, đồng hồ đo nhiệt độ,.. Đầy đủ kích thước và nhiều chất liệu khác nhau.

Tại kho hàng chúng tôi, quý khách sẽ được trãi nghiệm các mặt hàng đa dạng. Với hơn 3000 sản phẩm đa dạng và với nhiều ưu đãi đặc biệt cho khách hàng như sau:

– Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày

– Hàng hóa có đầy đủ giấy tờ CO/CQ

– Tư vấn lắp đặt 24/7

– Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km

– Báo giá thương mại

– Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)
