Hộp chuyển đổi giới hạn chống cháy nổ

Hộp chuyển đổi giới hạn chống cháy nổ là một thiết bị chỉ báo vị trí quay được thiết kế để tích hợp với các van công nghiệp hoặc bộ truyền động khí nén theo tiêu chuẩn NAMUR.

Sản phẩm đang rất được ưa chuộng và tin cậy trong nhiều ngành công nghiệp tự động hiện nay. Sản xuất với nhiều tùy chọn lắp đặt, công tắc bên trong, cảm biến cũng như cấu hình khác nhau. Vì thế có thể dễ dàng lựa chọn và sử dụng hiệu quả nhất.

Tìm hiểu chi tiết các thông tin kỹ thuật cần thiết cũng như cách hoạt động và lắp đặt chính xác của hộp chuyển đổi giới hạn chống cháy nổ cùng XNK HT trong bài viết sau đây nhé.

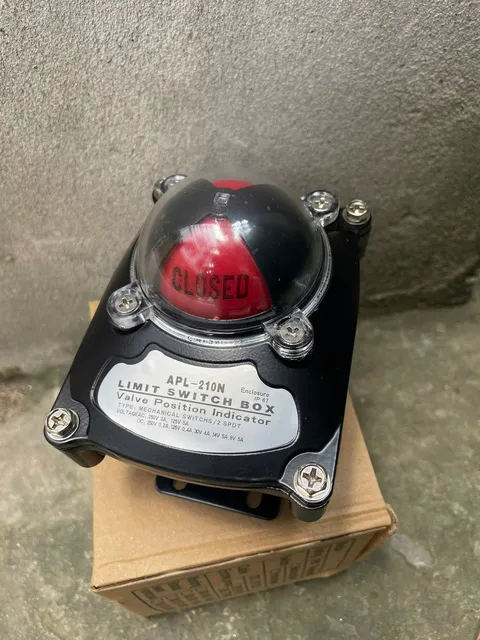

Mô tả chung hộp chuyển đổi giới hạn – Limit Switch Box chống cháy nổ

Hộp chuyển đổi giới hạn chống cháy nổ hay hộp công tắc giám sát vị trí không còn là cái tên mới lạ đối với nhiều người sử dụng hiện nay. Trong bối cảnh các ngành công nghiệp tự động hóa phát triển mạnh mẽ, yêu cầu về độ chính xác, an toàn vận hành ngày càng khắt khe hơn.

Cụ thể các lý do hình thành của hộp chuyển đổi giới hạn chống cháy nổ bao gồm:

1. Nhu cầu giám sát chính xác vị trí van

Các dây chuyền sản xuất tự động trong nhà máy công nghiệp yêu cầu nắm bắt chính xác van điều khiển đang đóng hay mở để có thể vận hành an toàn, hiệu quả và tự động hóa quy trình tốt nhất.

2.Tích hợp vào hệ thống điều khiển tự động

Limit Switch Box chống cháy nổ hoạt động và cung cấp tín hiệu điện về hệ thống điều khiển trung tâm PLC hoặc SCADA để con người có thể giám sát cũng như điều khiển từ xa.

3. Phản hồi tín hiệu nhanh chóng và chính xác

Công tắc hành trình – limit switch hoạt động dựa trên sự vận hành của cơ cấu truyền động khí nén do đó đảm bảo tín hiệu phản hồi chính xác và nhanh chóng.

4. Nâng cao độ tin cậy và tính an toàn trong vận hành

Thay vì tốn nhiều công sức và thời gian kiểm tra thủ công, việc sử dụng các hộp chuyển đổi giới hạn chống cháy nổ giúp chúng ta có thể xác minh được chính xác vị trí của thiết bị lắp đặt một cách tự động và liên tục trong một khoảng thời gian dài, từ đó giảm thiểu rủi ro vận hành sai.

5. Tính chuẩn hóa và thuận lợi bảo trì, bảo dưỡng

Thiết kế hộp chuyển đổi giới hạn chống cháy nổ tối ưu cao giúp lắp đặt thuận tiện, đạt chuẩn chống kháng nước IP67 hoạt động tốt trong môi trường khắc nghiệt.

Sự tối ưu ngay trong cấu tạo của hộp chuyển đổi giới hạn chống cháy nổ

Một hộp công tắc giám sát vị trí thông thường đều được cấu tạo từ 4 bộ phận chính như sau:

Thân – vỏ hộp: phần thân ngoài của hộp công tắc giám sát vị trí được sản xuất từ các vật liệu có độ bền cao và khả năng chống chịu điều kiện khắc nghiệt tốt nhất như thép không gỉ, nhôm hay nhựa ABS giúp bảo vệ các linh kiện quan trọng bên trong.

Công tắc giới hạn: tành phần quan trọng giúp thực hiện ngắt nguồn cấp khi van đạt điểm đóng/mở tối đa và gửi tín hiệu tới tủ điều khiển trung tâm.

Kết nối điện: bao gồm nhiều tùy chọn cho nhiều loại kết nối điện như khối đầu cuối hoặc đầu nối có dây sẵn và tương thích với nguồn cấp điện khác nhau như AC hay DC, kỹ thuật số.

Núm hiển thị hành trình: núm tròn có 2 màu đỏ – vàng được gắn trên cùng của Limit Switch box, chống nước bằng hộp nhựa trong suốt giúp người dùng có thể quan sát trực quan trạng thái van thông qua mắt thường tại vị trí lắp đặt.

Nắp chụp: cũng được làm từ vật liệu bền bỉ như thân chính, được chụp chắc chắn lên phần thân bằng các bulong và đai ốc để cách ly và bảo vệ các linh kiện điện tử khỏi bụi bẩn và nước. Ngoài ra chúng ta hoàn toàn có thể tháo rời nhanh chóng để kiểm tra hoặc bảo dưỡng tại đây.

Trục truyền: bộ phận này được sản xuất bằng chất liệu chính là thép chống gỉ và kết nối trực tiếp với trục của bộ điều khiển khí nén van để thực hiện quay theo khi có tín hiệu hoạt động và tác động làm thay đổi tình trạng của bộ hiển thị hành trình.

Ngoài ra, không thể không có mặt của các thành phần phụ như: bulong, đai ốc, gioăng làm kín, giá đỡ,…

Cách thức hoạt động của công tắc giám sát vị trí chống cháy nổ

Hộp công tắc giới hạn chống cháy nổ được gắn trực tiếp vào trục quay của bộ điều khiển khí nén thông qua khớp nối hoặc gắn trực tiếp. Phần trục của bộ truyền động kết nối với cơ cấu trục quay tương tác với công tắc giới hạn trong hộp. Các công tắc giới hạn này sẽ định vị tại các điểm tương ứng với vị trí mở và đóng của van theo thiết kế có độ chính xác cao.

Khi bộ điều khiển khí nén nhận được tín hiệu đóng hoặc mở van thì phần trục sẽ xoay 1 góc 90°. Bộ phận cam gắn bên trong hộp chuyển đổi giới hạn – limit Switch box đồng thời quay theo. Sau đó, cam tiếp tục tác động vào các công tắc giới hạn ở các vị trí được chỉ định là 0° và 90°.

Và khi các công tắc giới hạn được tác động, vị trí của công tắc sẽ thay đổi từ đóng sang mở và ngược lại.

Công tắc giám sát vị trí Geko Valve có đèn báo trực quan giúp người vận hành dễ dàng xem van đóng hay mở bằng mắt thường. Đồng thời gửi tín hiệu phản hồi đến hệ thống điều khiển, có thể sử dụng dữ liệu hệ thống để đưa ra quyết định như dừng bộ truyền động, khởi tạo các quy trình khác, cực kì phù hợp và quan trọng trong quy trình hệ thống tự động hóa.

Đặc trưng nổi bật của hộp chuyển đổi giới hạn chống cháy nổ

Bộ hiển thị đóng mở van khí nén được sản xuất từ các vật liệu chống cháy và chịu nhiệt tốt như thép không gỉ, hợp kim nhôm, nhựa cứng ABS cực kì bền và đáng tin cậy.

Hộp chuyển đổi giới hạn chống cháy nổ được sản xuất theo tiêu chuẩn NAMUR

Hình dáng nhỏ gọn, cấu trúc chắc chắn và bền bỉ có thể tối ưu cao diện tích và không gian, phù hợp với các khu vực hạn chế diện tích.

Limit Switch box chống cháy nổ có nhiều model, chất liệu và kích thước khác nhau có thể phù hợp và đáp ứng được nhiều yêu cầu sử dụng của hệ thống và người dùng.

Giá thành sản phẩm hợp lý, phù hợp với nhiều người dùng và dễ tiếp cận trên thị trường.

Hộp công tắc giới hạn – hộp công tắc giám sát vị trí Geko valve điển hình tại XNK HT

Nhà phân phối thiết bị van công nghiệp hàng đầu tại khu vực Miền Bắc XNK HT Việt Nam xin trân trọng giới thiệu tới người tiêu dùng dòng sản phẩm Limit Switch box chống cháy nổ chất lượng cao được chúng tôi nhập khẩu trực tiếp từ nhà máy sản xuất thiết bị và bộ điều khiển Geko valve của Đài Loan.

Thông số kỹ thuật của Limit Switch Box Geko valve chống cháy nổ

• Tình trạng hàng: có sẵn, giao nhanh
• Model: GKVS -100, GKVS -200, GKVS -300, GKVS -400, GKVS-500 (AL), GKVS -600 (SS)
• Vật liệu: hợp kim nhôm, thép không gỉ, nhựa ABS chịu nhiệt
• Sơn phủ Epoxy Polyester
• Chỉ số báo vị trí: 0 ~ 90° mở – vàng, đóng – đỏ
• Trục quay: thép không gỉ tiêu chuẩn NAMUR
• Tiêu chuẩn kháng nước: IP67
• Tiêu chuẩn chống cháy nổ: IECEx/ATEX
• Đầu vào cáp: M20X1.5, G1/2′, 1/2 NPT, M16X 1.5, F3/4′, 3/4 NPT,
• Sọc đầu cuối: 8~14
• Nhiệt độ phù hợp: – 25 độ C – 85 độ C
• Giá đỡ theo tiêu chuẩn: ISO 5211
• Điện áp sử dụng: 24V, 220V
• Tín hiệu: 4 – 20mA
• Bảo hành: 12 tháng
• Xuất xứ: Đài Loan
• Thương hiệu: Geko valve

Catalog tham khảo của hộp công tắc giám sát vị trí Geko valve

Tham khảo các dòng van điều khiển khí nén sử dụng hộp chuyển đổi giới hạn chống cháy nổ

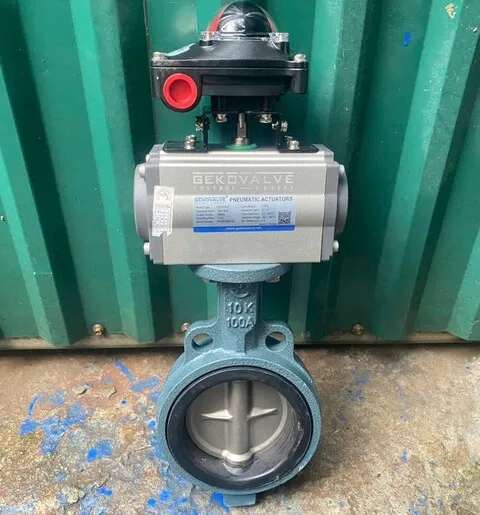

Van bướm điều khiển khí nén kết hợp Limit Switch box chống cháy nổ

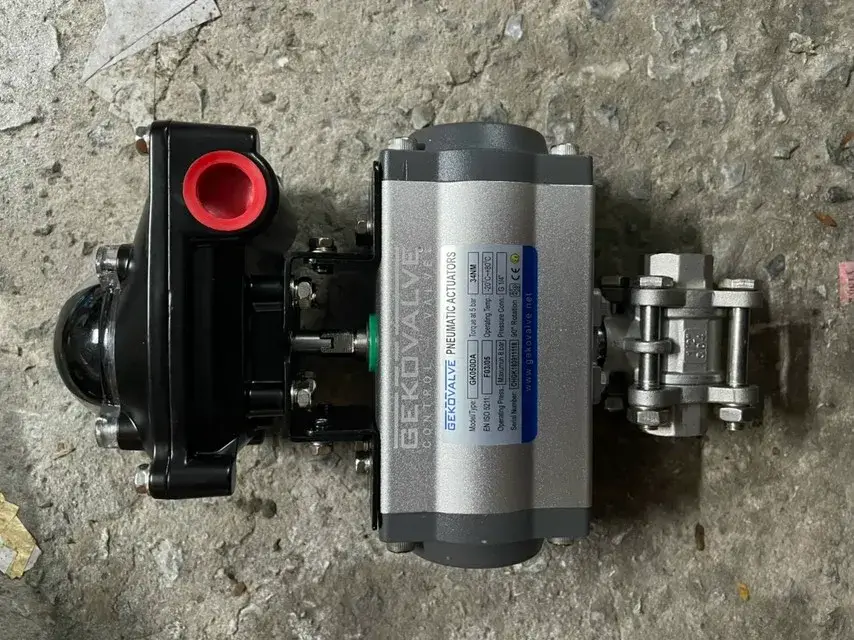

Van bi điều khiển khí nén kết hợp Limit Switch box chống cháy nổ

Quy trình lắp đặt, vận hành hộp chuyển đổi giới hạn chống cháy nổ đơn giản, hiệu quả

Limit Switch Box chống cháy nổ được thiết kế để lắp đặt nhanh chóng, tuy nhiên cần tham khảo kỹ hướng dẫn để có thể thi công thực hành chính xác, từ đó vận hành hiệu quả và an toàn nhất. Bao gồm các bước sau:

Bước 1: Người thi công cần có kiến thức và kinh nghiệm, hơn hết là tuân thủ các hướng dẫn an toàn được cung cấp kèm theo hộp công tắc giới hạn chống cháy nổ và bộ truyền động. Chuẩn bị đầy đủ các thiết bị, phụ kiện cần thiết cho việc lắp đặt diễn ra thuận lợi nhất.

Bước 2: Đưa Limit switch box chống cháy nổ vào bộ điều khiển khí nén và sử dụng bốn vít khóa đi kèm để cố định phần giá đỡ lắp vào bộ truyền động.

Bước 3: Điều chỉnh sao cho cân đối và các thành phần trục quay của đầu điều khiển với hộp chuyển đổi giới hạn chống cháy nổ được ăn khớp với nhau.

Bước 4: kiểm tra và thử nghiệm toàn bộ các bước lắp đặt trước khi đưa vào vận hành chính thức để tránh sai sót.

Lưu ý:

• Cần đảm bảo vị trí lắp đặt có đủ không gian để việc lắp đặt thuận lợi và khi kiểm tra, tháo dỡ có đủ diện tích để thực hiện.
• Cần cân nhắc và lựa chọn kỹ lưỡng hộp chuyển đổi giới hạn để đảm bảo tính phù hợp, khả năng hoạt động hiệu quả và an toàn.

Bảng giá, báo giá hộp chuyển đổi giới hạn chống cháy nổ tốt nhất

Nếu như bạn đọc đang tìm kiếm một đơn vị phân phối hộp chuyển đổi giới hạn chính hãng thì không nên bỏ qua địa chỉ công ty TNHH Thương mại & Xuất nhập khẩu HT Việt Nam.

Tự hào là một địa chỉ uy tín tại Hà Nội, chúng tôi có nhiều năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối các thiết bị van nước, phụ kiện đường ống và Limit Switch Box cho hệ thống công nghiệp.

Dịch vụ chuyên nghiệp và cam kết với khách hàng như sau:

• Tất cả hộp chuyển đổi giới hạn chống cháy nổ đều được nhập khẩu chính hãng từ Hàn Quốc, Đài Loan với các thương hiệu uy tín như Geko Valve, JMV, Samwoo, Wonil, KB Valve, AUT, KITZ,…
• Chính sách bảo hành 12 tháng cho tất cả các sản phẩm trên toàn quốc
• Hỗ trợ kỹ thuật và tư vấn lắp đặt tận tình bởi đội ngũ nhân viên chuyên nghiệp
• Cung cấp đầy đủ các giấy tờ chứng từ sản phẩm như: CO-CQ, CATALOG,…
• Hỗ trợ đổi trả hoàn toàn miễn phí nếu như hàng hóa có lỗi kỹ thuật hoặc giao sai mẫu

Liên hệ Hotline để được báo giá nhanh chóng và chính xác ngay hôm nay. Hỗ trợ giá tốt nhất chỉ có tại XNK HT.

Xin trân trọng cảm ơn bạn đọc đã quan tâm và theo dõi bài viết. Hẹn gặp lại trong những sản phẩm tiếp theo.
