Limit Switch box chống cháy nổ

Limit Switch box chống cháy nổ là gì? Vì sao nó quan trọng và được ứng dụng phổ biến cho các van điều khiển khí nén? Cấu tạo của Limit Switch box ra sao và cách lắp đặt đơn giản và chính xác nhất?

Tất cả những thắc mắc được nhiều người dùng quan tâm sẽ được giải đáp chi tiết trong bài viết ‘’Tất tần tật về Limit Switch box’’ của XNK HT dưới đây. Xin mời các độc giả cùng đón đọc.

Khái niệm cơ bản về Limit Switch Box chống cháy nổ

Limit Switch Box là tên quốc tế của hộp chuyển đổi giới hạn.

Hiểu đơn giản, Limit Switch box chống cháy nổ là một thiết bị quan trọng, thường đi kèm với các van điều khiển khí nén để thực hiện chức năng thông báo trạng thái hiện tại của van đóng – mở ngay tại vị trí lắp đặt bằng mắt thường.

Đặc biệt, lắp đặt với thành phần của hệ thống tự động do đó nó còn có công dụng cung cấp tín hiệu báo về tủ điều khiển PLC về vị trí đóng – mở của van. Vì thế, giúp tối ưu thời gian và hiệu suất hoạt động.

Khi sử dụng các Limit Switch box chống cháy nổ này còn giúp bảo vệ an toàn cho người lao động khi thực hiện vận hành hệ thống khỏi bị hư hỏng và ảnh hưởng do tai nạn hoặc cháy nổ.

Ngay trong tên gọi có cụm từ chống cháy nổ, thiết bị được thiết kế đặc biệt có thể hoạt động và xử lý tốt trong môi trường khắc nghiệt như: dễ bay hơi hoặc tồn tại các chất độc hại, nguy cơ cháy nổ cao.

Limit Switch box chống cháy nổ còn được biết tới rộng rãi ngoài thị trường với nhiều cái tên như:

• Bộ hiển thị hành trình đóng mở cho van công nghiệp
• Hộp công tắc giới hạn chống cháy nổ
• Hộp chuyển đổi giới hạn chống cháy nổ
• Bộ hiển thị trạng thái chống cháy nổ
• Công tắc hành trình cho van công nghiệp
• Công tắc điều khiển chống cháy nổ
• Hộp điều khiển chống cháy nổ
• Hộp công tắc giới hạn chống cháy nổ cho bộ truyền động

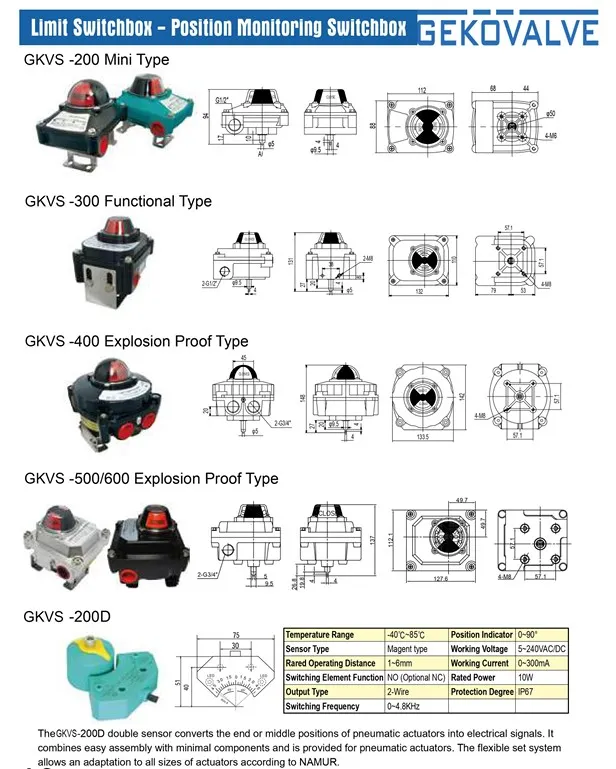

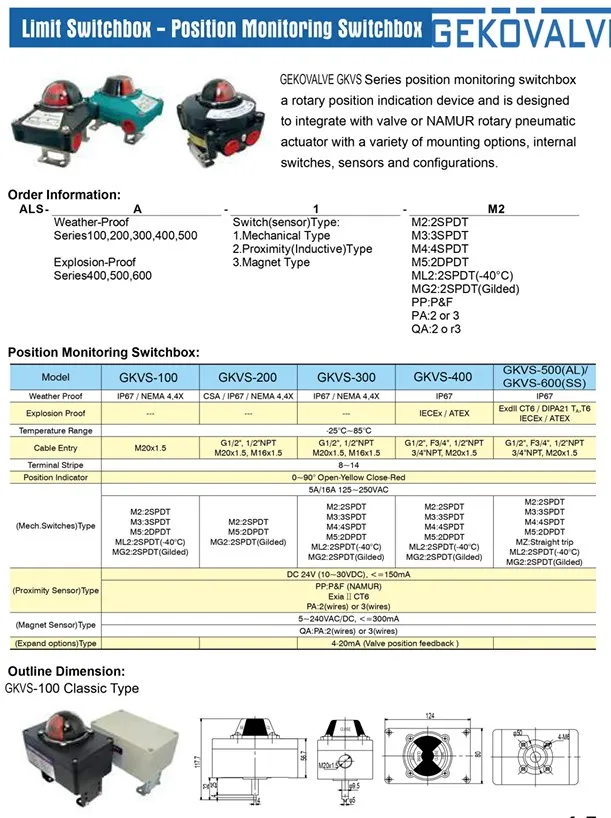

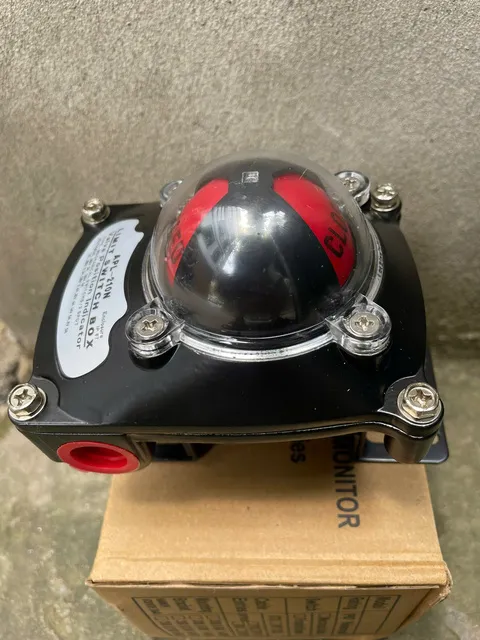

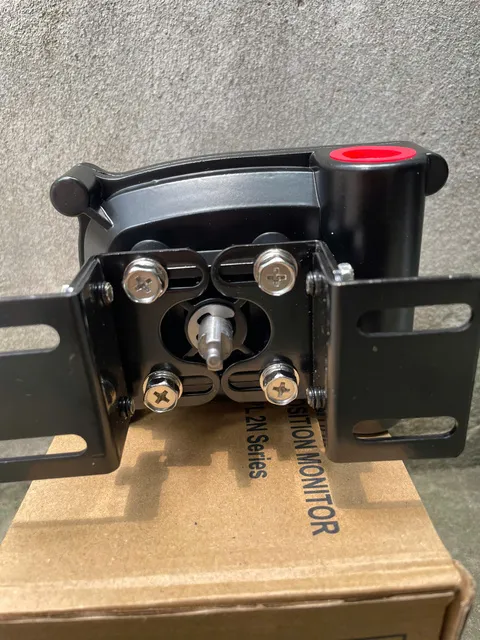

Hình ảnh thực tế  và catalog của Limit Switch box chống cháy nổ tại kho hàng của XNK HT

Thông số kỹ thuật của Limit Switch box chống cháy nổ

• Tình trạng hàng hóa: có sẵn nhiều tại kho
• Model: GKVS -100, GKVS -200, GKVS -300, GKVS -400, GKVS-500 (AL), GKVS -600 (SS)
• Chất liệu chế tạo: hợp kim nhôm, thép không gỉ, nhựa cứng chịu nhiệt
• Sơn phủ Epoxy Polyester
• Trục quay: thép không gỉ tiêu chuẩn NAMUR
• Tiêu chuẩn kháng nước: IP67
• Tiêu chuẩn chống cháy nổ: IECEx/ATEX
• Đầu vào cáp: M20X1.5, G1/2′, 1/2 NPT, M16X 1.5, F3/4′, 3/4 NPT,
• Sọc đầu cuối: 8~14
• Nhiệt độ phù hợp: – 25 độ C – 85 độ C
• Chỉ số báo vị trí: 0 ~ 90° mở – vàng, đóng – đỏ
• Giá đỡ theo tiêu chuẩn: ISO 5211
• Điện áp sử dụng: 24V, 220V
• Tín hiệu: 4 – 20mA
• Bảo hành: 12 tháng
• Xuất xứ: Đài Loan

Cấu tạo chi tiết của Limit Switch box chống cháy nổ và cách sử dụng đơn giản

Tìm hiểu cấu tạo của hộp chuyển đổi giới hạn chống cháy nổ

Về cơ bản, tất cả các Limit Switch box chống cháy nổ thông thường đến từ nhiều thương hiệu đều có cấu tạo tương tự như nhau do đó chúng ta có thể phân tích cụ thể như sau:

Thân Limit Switch box

Hay vỏ hộp, là toàn bộ phần bên ngoài của Limit Switch box, nó chứa đựng và bảo vệ các thành phần, linh kiện bên trong.

Thường được làm từ các chất liệu có độ bền cao, chịu được môi trường khắc nghiệt như: nhôm đúc nguyên khối, nhựa cứng chịu nhiệt hoặc thép không gỉ với các sản phẩm cao cấp.

Nắp chụp

Hay nắp cover, tương đồng với vật liệu thân. Chức năng chính là đậy kín cho thân hộp chuyển đổi giới hạn và bảo vệ các chi tiết bên trong khỏi tác nhân môi trường như bụi, nước,… Được thiết kế để linh hoạt tháo lắp khi cần kiểm tra các chi tiết bên trong.

Bảng mạch điện

Thành phần quan trọng của Limit Switch box, khi được đấu nối mạch điện vào sẽ nhận tín hiệu và báo cáo tình trạng hiện tại của van lên tủ điện tổng.

Bộ phận hiển thị

Nằm ở vị trí cao nhất, có dạng núm tròn với 2 phần chính là mặt nhựa trong suốt và bộ màu hiển thị. Có 2 màu sắc chính là vàng và đỏ để thông báo về trạng thái đóng mở van hiện tại.

Trong đó, màu vàng tương ứng với trạng thái mở và màu đỏ tương ứng với trạng thái đóng.

Trục truyền động

Thành phần được liên kết trực tiếp với trục của đầu khí nén để thực hiện tiếp nhận và truyền động tín hiệu xoay từ bộ khí nén và điều khiển bộ hiển thị hoạt động.

Công tắc giới hạn

Là thành phần chủ chốt, thực hiện ngắt nguồn cấp khi van đạt trạng thái đóng hoặc mở hoàn toàn. Điều này giúp tránh các tình trạng chập cháy hoặc om điện.

Bên cạnh đó, không thể thiếu các chi tiết phụ quan trọng khác như: bulong, đai ốc vít, đệm làm kín, đế đỡ,…

Nguyên lý hoạt động của Limit Switch box chống cháy nổ

Có thể ví như ‘’ mối quan hệ cộng sinh’’, Limit Switch box chống cháy nổ lắp đặt vào đầu điều khiển khí nén của van công nghiệp giúp cho việc điều khiển hoạt động trở nên linh hoạt và hoàn hảo hơn.

Vì thế Limit Switch box hoạt động hoàn toàn dựa vào bộ điều khiển khí nén.

Khi hệ thống cung cấp năng lượng cho bộ điều khiển khí nén vận hành thì van bắt đầu thực hiện quá trình đóng hoặc mở.

Cùng lúc đó thì trục truyền động từ bộ điều khiển khí nén cũng được chuyển động xoay và truyền động lực moment xoắn đến trục thép không gỉ của Limit Switch box chống cháy nổ.

Từ đây, hộp chuyển đổi giới hạn chống cháy nổ diễn ra trạng thái xoay theo cùng chiều. Tại vị trí lắp đặt chúng ta có thể nhìn thấy được trên núm tròn của bộ hiển thị hành trình chuyển đổi màu sắc tương ứng với trạng thái đóng mở hiện tại của van (thay đổi từ đỏ qua vàng hoặc ngược lại).

Tín hiệu điện từ Limit Switch box được gửi đến tủ điều khiển trung tâm hoặc các bảng điều khiển khác để thực hiện các hành động cần thiết như dừng động cơ, thay đổi hướng chuyển động, hay kích hoạt các chức năng an toàn.

Điều này giúp cho người vận hành tiết kiệm tối đa thời gian vì không cần tới tận nơi để kiểm tra hay thuận tiện cho các trường hợp khó tiếp cận trực tiếp vì điều kiện phức tạp, nguy hiểm.

Ưu điểm và tính năng nổi bật của hộp chuyển đổi giới hạn chống cháy nổ

✅Sản xuất vỏ hộp bằng chất liệu bền nhất như: thép không gỉ và hợp kim nhôm đúc cực chắc chắn

✅Vị trí chuyển đổi được xác định rõ ràng bằng chỉ báo

✅Thiết kế tối ưu có thể cài đặt hiệu quả và linh hoạt với nhiều thiết bị van điều khiển như van điện từ khí nén, bộ lọc khí hay bộ điều áp

✅Quá trình đặt cam, lắp qua trục spline và băng đạn nhanh chóng, dễ dàng điều chỉnh mà không cần các dụng cụ phức tạp

✅Thiết kế khối đầu cuối đa tiếp điểm (có 8 tiếp điểm tiêu chuẩn) giúp việc nối dây trở nên an toàn và thuận tiện tại mọi vị trí.

✅Sử dụng bu long chống bung, được gắn trực tiếp vào nắp trên do đó không bị rơi ra khi tháo rời

✅Sản phẩm sở hữu giao diện dây tiêu chuẩn rất đảm bảo, hoạt động hiệu quả lâu dài

✅Lắp đặt dễ dàng, kết nối với bộ điều khiển van công nghiệp bằng trục chính thép không gỉ và giá đỡ, tất cả đều phù hợp với tiêu chuẩn NAMUR.

✅Đạt chứng chỉ CE và ISO 9001: 2008

✅Giá thành Limit Switch box chống cháy nổ không quá đắt, phù hợp với nhiều đối tượng khách hàng

✅Rất đa dạng mẫu mã, chất liệu và kích thước có thể đáp ứng mọi nhu cầu sử dụng của hệ thống hiện nay

✅Tuổi thọ hộp chuyển đổi giới hạn chống cháy nổ cao

Các dòng van điều khiển khí nén tại XNK HT sử dụng Limit Switch box chống cháy nổ

Van bi công nghiệp

Cụ thể:

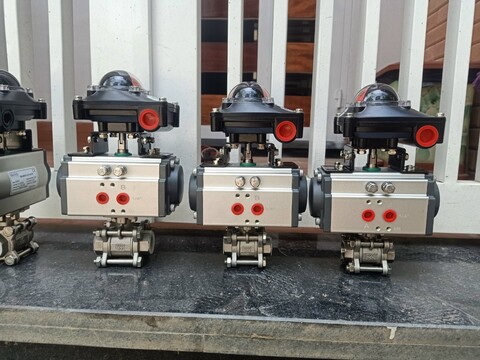

Van bi nhựa điều khiển khí nén kết hợp với Limit Switch box chống cháy nổ

Van bi gang điều khiển khí nén kết hợp với Limit Switch box

Van bi inox điều khiển khí nén kết hợp với Limit Switch box

Van bi ren điều khiển khí nén kết hợp với Limit Switch box

Van bi mặt bích điều khiển khí nén kết hợp với Limit Switch box chống cháy nổ

Van bi 2PC điều khiển khí nén kết hợp với Limit Switch box

Van bi 3PC điều khiển khí nén kết hợp với Limit Switch box

Van bi 2 ngã điều khiển khí nén kết hợp với Limit Switch box

Van bi 3 ngã điều khiển khí nén kết hợp với Limit Switch box chống cháy nổ

Van bi điều khiển khí nén tác động đơn kết hợp với Limit Switch box

Van bi điều khiển khí nén tác động kép kết hợp với Limit Switch box

Van bướm công nghiệp

Bao gồm có:

Van bướm nhựa điều khiển khí nén kết hợp với Limit Switch box chống cháy nổ

Van bướm gang điều khiển khí nén kết hợp với Limit Switch box

Van bướm inox điều khiển khí nén kết hợp với Limit Switch box

Van bướm vi sinh điều khiển khí nén kết hợp với Limit Switch box

Van bướm Wafer điều khiển khí nén kết hợp với Limit Switch box

Van bướm LUG điều khiển khí nén kết hợp với Limit Switch box chống cháy nổ

Van bướm Flanger điều khiển khí nén kết hợp với Limit Switch box

Van bướm điều khiển khí nén tác động đơn kết hợp với Limit Switch box

Van bướm điều khiển khí nén tác động kép kết hợp với Limit Switch box

Cách lắp đặt Limit Switch box chống cháy nổ chính xác nhất

Để có thể thực hiện lắp đặt hộp chuyển đổi giới hạn chống cháy nổ chính xác và vận hành hiệu quả trong hệ thống thì XNK HT xin được cung cấp một số hướng dẫn cần thiết như sau:

Bước 1: chuẩn bị các thiết bị và phụ kiện cần thiết như: Limit Switch box chống cháy nổ phù hợp, đầu điều khiển khí nén, bulong, đai ốc, tua vít, cờ lê, giá đỡ,…

Bước 2: chú ý nên đồng bộ trạng thái cho bộ điều khiển khí nén, van công nghiệp và cả Limit Switch box về trạng thái đóng. Sau đó tháo nắp chụp của bộ đầu điều khiển khí nén.

Bước 3: lắp cố định giá đỡ vào bộ điều khiển khí nén

Bước 4: điều chỉnh và lắp đặt Limit Switch box lên phần giá đỡ sao cho cân đối, trục truyền động của bộ chuyển đổi giới hạn phải ăn khớp với trục của bộ điều khiển khí nén. Sau đó sử dụng các bulong và đai ốc để cố định chắc chắn, chống bung khi có rung lắc mạnh.

Bước 5: kiểm tra và thử nghiệm xem có điều gì bất thường với Limit Switch box và cả van điều khiển khí nén. Nếu không có điều gì có thể đưa vào hoạt động chính thức.
