Van bướm điều khiển điện hai mặt bích

Van bướm là một sản phẩm rất phổ biến trong các dòng van công nghiệp cùng phân khúc. Được sử dụng như một mẫu van rất khó để thay thế trong các hạng mục như sản xuất, điều tiết, cung cấp các dòng lưu chất hay vận chuyển các nguyên liệu trong các khâu sản xuất của những nhà máy. Van bướm điều khiển điện đã được nâng cấp từ thiết bị van điều khiển thủ công xưa giúp chúng ta có thể sử dụng một cách dễ dàng và tiết kiệm được nhân lực cũng như thời gian vận hành.

Van bướm điều khiển điện là gì?

Van bướm điều khiển điện hay còn được gọi là Electric Control Butterfly Valve là dòng van bướm thông thường, sử dụng bộ điều khiển bằng điện thay thế bộ điều khiển thủ công. Thực hiện quá trình chuyển đổi điện năng thành cơ năng để dễ dàng đóng/mở van theo yêu cầu một cách nhanh chóng và chuyên nghiệp. So với các dòng van khác, van bướm điều khiển điện được sử dụng rộng rãi hơn bởi đa dạng các ưu điểm khi được sử dụng trong các môi trường làm việc khác nhau.

Việc sử dụng van bướm điều khiển điện trong các công ty sản xuất, cung cấp hay chuyển đổi năng lượng giúp chất lượng công việc luôn đạt mức tối ưu nhất. Tiết kiệm chi phí vật tư cũng như nhân lực hoạt động trong dây chuyền làm việc.

Cấu tạo và nguyên lý hoạt động van bướm điều khiển điện

Về cấu tạo và nguyên lý hoạt động của van, chúng ta nên tìm hiểu một cách kỹ lưỡng và tỉ mỉ nhất để lựa chọn chất liệu phù hợp với tính chất công việc cần thiết nhằm đưa chất lượng sản phẩm đạt mức tối đa. Van bướm điều khiển điện được cấu tạo bởi hai bộ phận chính, hoạt động liên kết với nhau đó là phần Van bướm cơ và Bộ điều khiển điện.

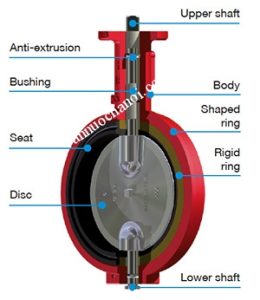

Các thành phần cấu tạo van

Van bướm cơ

Phần van bướm cơ được cấu tạo từ các bộ phận chính như sau:

• Thân van: Thường sử dụng các chất liệu như gang, nhựa, thép, inox với đa dạng cách thức lắp đặt như wafer, lug, bích,… phù hợp với nhiều môi trường làm việc khác nhau.
• Đĩa van: Là phần tiếp xúc trực tiếp với dòng lưu chất chảy qua van. Được cấu tạo từ các chất liệu như nhựa, gang, inox, thép. Thực hiện khả năng đóng mở theo yêu cầu trong quá trình hoạt động
• Trục van: Bộ phận liên kết giữa đĩa van và bộ điều khiển điện. Truyền lực để điều khiển đĩa van
• Gioăng: Được cấu tạo từ chất liệu cao su mềm, giúp dòng lưu chất trong hệ thống đường ống không bị rò rỉ trong trạng thái được đóng hoàn toàn
• Một số bộ phận phụ kiện khác được sử dụng như bu-long, ống vít, phụ kiện lắp nối

Ngoài khả năng kết nối với bộ điều khiển điện, phần van bướm cơ cũng có thể được sử dụng với các bộ phận điều khiển khác như: Bộ điều khiển khí nén, Tay quay điều khiển, Tay gạt điều khiển.

Bộ điều khiển điện

Bộ điều khiển điện là thiết bị sử dụng vi mạch điều khiển mô tơ hoạt động. Các dòng điện áp được sử dụng phổ biến là 24V, 110V, 220V, 380V. Thiếu kế với các bộ phận chính như:

• Vỏ bọc: Chất liệu hợp kim nhôm được phủ lớp sơn tĩnh điện dày. Với khả năng chống nhiễm điện, chống bụi, chống thấm nước đáp ứng tiêu chuẩn IP65 đến IP68 giúp nâng cao khả năng làm việc trong môi trường có độ ẩm và hơi nước cao.

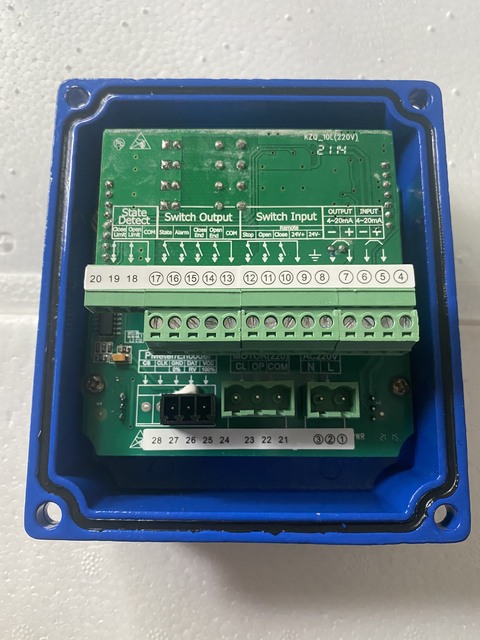

• Bảng mạch: Thiết kế với các vi mạch nhỏ, sử dụng nguồn điện đầu vào để tạo chuyển động cho motor.
• Motor điện: Bộ phận nhận tín hiệu từ bảng mạch điều khiển, chuyển hóa điện năng thành cơ năng thông qua trục chính của van để thực hiện quá trình đóng mở cánh bướm.
• Công tắc hành trình: Là bộ phận giúp ngắt điện khi van hoạt động đạt trạng thái đã cài đặt.
• Bánh răng: Bộ phận trung gian truyền momen xoắn từ motor xuống trục van.
• Bộ điều khiển tuyến tính: Giúp van có thể phân chia các góc mở khác nhau để tiết chế dòng chảy lưu chất trong đường ống.

Ngoài van bướm, bộ điều khiển điện có thể lắp đặt được với tất cả các dòng van khác nhau như van cầu, van bi, van cổng,… Khách hàng có thể đặt mua lẻ sản phẩm bộ điều khiển điện bằng các liên hệ trực tiếp với nhân viên kinh doanh của HT Việt Nam.

Nguyên lý hoạt động

Van bướm điều khiển điện được sử dụng theo dạng ON/OFF hoặc đóng mở theo góc tùy chỉnh (Tuyến tính) giúp điều tiết lưu lượng dòng chảy.

Dạng hoạt động ON/OFF

Quá trình mở van: Khi được lắp vào hệ thống van ở trạng thái đóng. Nguồn điện được cung cấp. Động cơ điện sẽ sản sinh ra momen xoắn lực tác động lên trục van giúp cho đĩa van quay 1 góc 90 độ. Lúc này đĩa van nằm vuông góc với thân van. Khi đạt trạng thái mở hoàn toàn công tắc hành trình sẽ thực hiện việc ngắt điện, khóa vị trí. Kết thúc quá trình mở van.

Quá trình đóng van: lúc này van ở trạng thái mở. Khi cấp điện theo sơ đồ đấu nối, động cơ sẽ sản sinh ra momen xoắn lực ngược lại. Đĩa van lúc này sẽ tiếp nhận lực truyền từ động cơ qua trục van. Khi đĩa nằm song song với thân, van sẽ ở trạng thái đóng hoàn toàn. Lớp đệm cao su EPDM sẽ tiếp giáp với đĩa van tạo nên độ kín hoàn hảo. Kết thúc quá trình đóng van.

Dạng hoạt động tuyến tính

Khi cung cấp nguồn điện, bộ điều khiển tuyến tính nhận tín hiệu điện, motor sẽ được quay theo các góc mong muốn. Trục làm phần nhận lực trực tiếp từ motor, truyền lực xuống đĩa van thực hiện đóng mở theo góc từ 10 – 90 độ. Tại góc mở hiện tại van sẽ được khóa ví trí đầu điện tự động ngắt điện, khi muốn thảy đổi góc ta cung cấp điện van sẽ tự động làm việc.

Ưu nhược điểm khi sử dụng van bướm điều khiển điện

Các sản phẩm trên thị trường đều có những ưu điểm, nhược điểm khác nhau để phù hợp cho từng công việc cũng như môi trường làm việc khác nhau. Dựa vào các điểm mạnh, điểm yếu để khách hàng có thể lựa chọn một sản phẩm phù hợp nhất nhằm nâng cao chất lượng công việc.

Ưu điểm van bướm điểu khiển điện

• Van có thể dễ dàng sử dụng nhờ dòng điện thông dụng trong cuộc sống để hoạt động. Không cần sử dụng dòng điện đặc biệt
• Đa dạng chất liệu cấu tạo cũng như kích thước, cách thức lắp đặt. Phù hợp với hầu hết các đường ống dẫn phổ biến hiện nay trên thị trường
• Bộ điều khiển điện được thiết kế khả năng kháng nước, kháng bụi đạt chuẩn IP65 – IP68 giúp van có thể hoạt động trong môi trường làm việc khắc nghiệt
• Không gây ra tiếng động ồn ào khi sử dụng
• Được nhập khẩu trực tiếp từ các nhà máy sản xuất chất lượng, đạt các tiêu chuẩn quốc tế

Nhược điểm van bướm điều khiển điện

• Thời gian đóng mở của van chậm hơn so với các dòng van tự động khác
• Không thể hoạt động khi nguồn cấp điện trục trặc
• Van không có kích thước dưới DN50

Một số lưu ý khi sử dụng van bướm điều khiển bằng điện

• Khách hàng cần tuân thủ theo đúng chỉ dẫn của nhân viên kỹ thuật khi lắp đặt van bướm điện để van đạt được trạng thái hoạt động tốt nhất
• Hạn chế để bộ điều khiển điện chịu nắng mưa. Nên có dụng cụ che chắn van nếu được lắp đặt ngoài trời
• Thường xuyên kiểm tra định kì 6 – 10 tháng 1 lần
• Nếu van làm việc trong môi trường có nhiều tạp chất, tạp chất lớn phải vệ sinh van thường xuyên để tránh tình trạng rò rỉ môi chất khi trạng thái van đã đóng hoàn toàn
• Nếu xảy ra sự cố, ngắt toàn bộ dòng điện cấp vào van và liên lạc với nhân viên kỹ thuật để được tư vấn về giải pháp xử lý an toàn
• Van có kích thước từ DN50 – DN1200 và đa dạng các chất liệu cấu tạo khác nhau nên khách hàng cần lưu ý, xem xét và lựa chọn sản phẩm van phù hợp với tính chất công việc yêu cầu

Các dòng van bướm điện chúng tôi cung cấp

Hiện nay, Công ty XNK HT Việt Nam chúng tôi đang đẩy mạnh nhập khẩu các sản phẩm van bướm và bộ điểu khiển điện chất lượng từ các thương hiệu nổi tiếng trên thế giới. Với phương châm làm hài lòng tất cả các khách hàng về mặt chất lượng cũng như giá thành, chúng tôi cam kết sản phẩm của HT sẽ làm giúp hệ thống hoạt động công việc của khách hàng trở nên dễ dàng và đạt hiệu quả công việc cao nhất

Quý khách hàng có thể tham khảo một số sản phẩm chúng tôi cung cấp dưới đây

Van bướm điều khiển điện Geko

Van bướm điều khiển điện Geko là một sản phẩm đã rất phổ biến trên thị trường đã được rất nhiều khách hàng quan tâm và sử dụng. Được sản xuất từ nhà máy Geko có trụ sở tại Đài Loan. Khả năng tạo dòng momen xoắn ổn định qua nhiều năm sử dụng giúp người dùng càng tin tưởng hơn với các sản phẩm từ nhà Geko sản xuất. Hiện nay công ty XNK HT là đơn vị cung cấp độc quyền sản phẩm van bướm điều khiển điện có thương hiệu Geko trên thị trường Việt Nam. Đảm bảo về giá thành và chất lượng ổn định nhất trong ngành van công nghiệp.

Van bướm điều khiển điện KbValve

KbValve là thương hiệu sản xuất bộ điểu khiển điện và bộ điều khiển khí nén tại Hàn Quốc. Sử dụng công nghệ sản xuất của Châu Âu giúp bộ điều khiển điện KbValve luôn hoạt động mạnh mẽ trong các môi trường khắc nghiệt nhất. Sản phẩm van bướm điều khiển điện KbValve được khách hàng tin dùng và sử dụng khá nhiều tại Việt Nam nói riêng và Châu Á nói chung. Thương hiệu Hàn Quốc cũng nói lên chất lượng tuyệt vời của sản phẩm.

Van bướm inox điều khiển điện

Dòng van bướm điều khiển điện được thiết kế từ chất liệu inox không rỉ, phù hợp với các môi trường làm việc sạch như nhà máy sản xuất nước giải khát, các cơ sở cung cấp thực phẩm thiết yếu, sản xuất thức ăn, cung cấp nước sạch. Van bướm inox điều khiển điện là dòng van luôn được chọn sử dụng đầu tiên trong các môi trường làm việc khắc nghiệt như trung chuyển hóa chất, môi trường ẩm ướt ăn mòn.

Van bướm nhựa điều khiển điện

Chất liệu được lựa chọn để sản xuất van bướm nhựa điều khiển điện là dòng nhựa cao cấp uPVC, cPVC, PVC. Do khả năng chống ăn mòn của chất liệu nhựa nên van thường được sử dụng trong các môi trường các môi chất ăn mòn như axit, bazo, dầu, xăng, các chất hóa học. Nhược điểm của dòng van bướm nhựa đó là khả năng chịu áp lực và nhiệt độ làm việc kém hơn các dòng van chất liệu khác.

Van bướm gang điều khiển điện

Dòng van bướm sử dụng chất liệu gang cấu thành sản phẩm giúp van có thể hoạt động mạnh mẽ trong các môi trường làm việc có nhiệt độ cao và áp lực lớn. Được phủ lớp sơn Epoxy cao cấp bảo vệ tránh bị ăn mòn do các khí, chất hóa học. Giá thành van bướm gang điều khiển điện sẽ rẻ hơn một số dòng van bướm được cấu tạo từ chất liệu cao cấp khác, xong về giá trị sử dụng của van không thay đổi. Khách hàng có thể lựa chọn chất liệu sản phẩm phù hợp với từng môi trường làm việc khác nhau để đảm bảo chất lượng được tối ưu nhất.

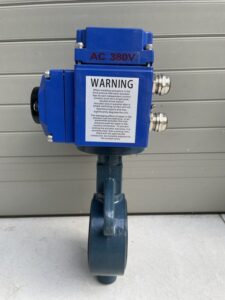

Van bướm Samwoo điều khiển điện

Van bướm Samwoo là sản phẩm van bướm được sản xuất theo công nghệ tiên tiến đạt chuẩn Châu Âu của công ty Samwoo có trụ sở chính tại Hàn Quốc. Được sử dụng phổ biến tại hầu hết các nước Châu Á bởi chất lượng và giá trị sử dụng mang lại rất lớn. Tại Việt Nam, Công ty XNK HT Việt Nam là đơn vị cung cấp độc quyền các sản phẩm chính hãng của van bướm Samwoo, đảm bảo giá trị và sản phẩm uy tín nhất đến với khách hàng.

Van bướm Wonil điều khiển điện

Van bướm Wonil là sản phẩm nổi trội của công ty sản xuất van Wonil. Được cấu tạo từ các chất liệu như gang, thép, inox đảm bảo nhiệt độ và áp lực làm việc lớn. Van được sử dụng rất nhiều trong các đường ống điều dẫn lưu chất, đặc biệt là các đường ống có kích thước lớn.

Ứng dụng van bướm điều khiển bằng điện

Hiện nay, van bướm điều khiển điện được sử dụng phổ biến trong ngành công nghiệp trên toàn cầu. Nhu cầu sử dụng sản phẩm ngày càng nhiều nên chất lượng là điều được ưu tiên hướng đến đầu tiên cho từng sản phẩm, nhãn hàng. Van bướm được ứng dụng thực tế trong các lĩnh vực như:

• Sử dụng nhiều trong các kết cấu xây dựng và hệ thủy lực.
• Ứng dụng cho ngành công nghiệp thực phẩm, đồ uống, dược phẩm hay liên quan đến hóa chất.
• Van bướm điều khiển điện dùng cho hệ thống nước.
• Van bướm trong ngành dầu khí, khai thác khoáng sản.
• Van bướm trong ngành xăng dầu, khí đốt, các ngành công nghiệp nhiên liệu.
• Ứng dụng trong nhà máy thuỷ điện, đóng tàu, các khu công nghiệp nặng.
• Van bướm được sử dụng trong tất cả các nhà máy chế biến nguyên liệu dạng bột và hạt

Cơ sở cung cấp van bướm điều khiển điện uy tín hiện nay

Công ty TNHH XNK HT Việt Nam là đơn vị cung cấp các sản phẩm van công nghiệp nói chung và van bướm điều khiển bằng điện nói riêng có thương hiệu và uy tín nhất trên thị trường hiện nay. Các dòng sản phẩm van đều được công ty nhập khẩu trực tiếp từ nhà máy, đảm bảo chất lượng và giá thành luôn ở mức hài lòng với khách hàng.

Các sản phẩm do HT Việt Nam cung cấp đều có đầy đủ giấy tờ pháp lý CO, CQ, Catalogue. Miễn phí tư vấn và lắp đặt đối với tất cả khách hàng quan tâm đến các sản phẩm của công ty.

Ngoài ra, chúng tôi còn cung cấp thêm các sản phẩm van điều khiển tự động khách hàng có thể tham khảo như:

• Van bướm điều khiển khí nén
• Van bi điều khiển khí nén
• Van bi điều khiển điện
• Van cổng
• Van cầu
• Van dao
• Và các phụ kiện khác như lọc y, mặt bích, khớp nối, ống cút, chếch,…

Khách hàng có thể liên hệ trực tiếp với nhân viên kỹ thuật để được tư vấn về các sản phẩm theo yêu cầu.
