Van bướm inox điều khiển điện

Van bướm – Một trong những dòng van đa dạng về chất liệu và kiểu dáng. Với tên gọi chung là Butterfly valve, thiết bị được ứng dụng như một khóa chốt làm việc trong hệ thống. Van bướm được biết đến với rất nhiều kiểu dáng và bộ điều khiển khác nhau.

Và tiêu biểu trong một số đó nên kể đến là van bướm inox điều khiển điện. Đây là một trong những loại van được đánh giá chất lượng cao. Mời các độc giả cùng đi tìm hiểu về dòng thiết bị này nhé.

Van bướm inox điều khiển điện là gì

Van bướm inox điều khiển điện là dòng van bướm inox hoạt động bằng việc sử dụng điện áp để làm việc. Điện áp có thể là dòng 2 pha, DC, AC, được kết hợp trực tiếp vào bộ điều khiển để hoạt động đóng mở van.

Van bướm inox điện sẽ là sự kết hợp hoàn hảo giữa thân van bướm inox và bộ điều khiển điện. Với khả năng đóng mở từ xa, nhanh gọn và tiện lợi. Người sử dụng có thể lắp đặt van cho mọi loại môi trường khác nhau.

Van bướm điều khiển điện mang chất liệu inox mang theo các đặc điểm chung của dòng van bướm inox. Chúng rất thích hợp khi làm việc ở đa dạng môi trường từ nước đến oxi hóa. Với các kích thước đa dạng từ DN40 – DN500, sẽ giúp người sử dụng lựa chọn sản phẩm đa dạng hơn.

So với các dòng van bướm thông thường, thì van bướm điện inox được đánh giá là có cấu tạo phức tạp hơn rất nhiều. Dưới đây sẽ bao gồm một số mô tả chung về dòng van bướm inox và bộ điều khiển điện.

Bảng thông số định mức

Tiêu chuẩn	Áp lực (MPA)	Test	Nhiệt độ làm việc	Môi trường làm việc
Max (mpa)	Điện áp (V)
IP67	1.0 – 1.6 – 2.5	2.5	24v, 220v	< 220ºC	Nước, dầu, hóa chất, khí, xăng

Van bướm inox là gì

Van bướm inox là dòng van bướm được đúc nguyên khối từ dòng chất liệu inox cao cấp 304, 316. Dòng van bướm này có thể làm việc được ở đa dạng các môi trường khác nhau. Bởi dòng chất liệu inox luôn mang theo một đặc điểm độ bền cao.

Và khả năng không bị oxi hóa ăn mòn. Đã giúp cho tuổi thọ của van bướm được lâu dài, và ứng dụng van đa dạng hơn.Van bướm inox có thiết kế đóng mở van 1 góc 0 – 90 độ. Với xuất xứ tại Đài Loan – Hàn Quốc, Van có bề mặt sáng bóng, không ma sát.

Cùng với độ bền cao và khả năng chịu nhiệt độ lớn vô cùng lớn. Đặc biệt là chất liệu inox không phản ứng oxi hóa với bất kỳ dòng lưu chất nào.

Bộ điều khiển điện là gì

Đây là phần điều khiển được lắp ở phía trên đầu van bướm, được sử dụng để đóng mở van bướm. Cũng tương tự như tay gạt hay tay quay. Bộ điều khiển điện cho phép đóng mở van từ 0 – 90 độ một cách dễ dàng.

Sử dụng nguồn điện 220V hoặc 24V, khi đóng mở sẽ ưu tiên người dùng đóng mở cho các vị trí xa trung tâm, hoặc các vị trí gây nguy hiểm. Bộ điều khiển điện sẽ không thể giúp van bướm hoạt động trong tình trạng bị ngắt điện.

Và đặc biệt, chúng không phù hợp cho việc điều tiết dòng chảy. Khi sử dụng van bướm điều khiển điện, nên lưu ý chỉ lắp ở các vị trí thường đóng và thường mở. Bộ điều khiển điện nên được lắp đặt cho những van bướm được đặt trong nhà.

Hiện nay trên thị trường đang có một số dòng điều khiển điện. Như điều khiển điện Geko – Đài Loan, điều khiển điện KBValve – Hàn Quốc, hay điều khiển điện tuyến tính.

Cấu tạo của van bướm inox điều khiển điện

Như chúng ta đã biết, van bướm điện mang chất liệu inox là dòng van công nghiệp có sự kết hợp giữa van bướm inox và bộ điều khiển điện. Chúng được liên kết với nhau bằng một trục, và làm việc đóng mở bình thường như các dòng van bướm khác. Dưới đây sẽ là một số cấu tạo về van bướm inox và bộ điều khiển điện.

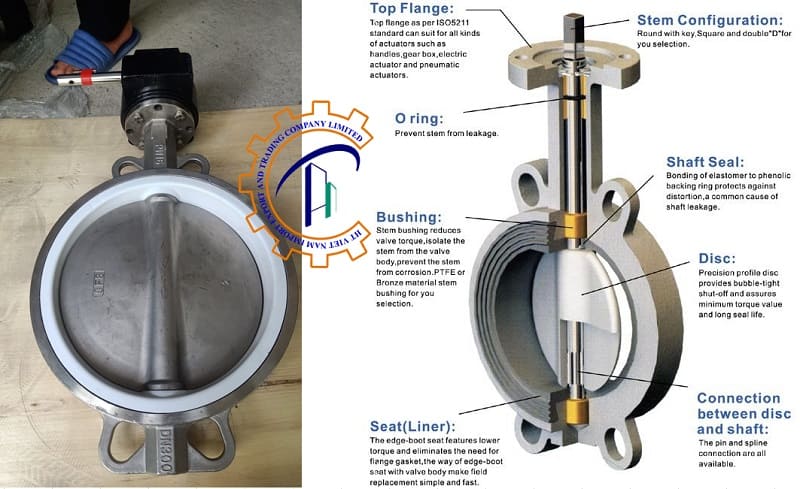

Cấu tạo của van bướm inox

Dòng van bướm inox cũng mang các cấu tạo giống như các dòng van bướm thông thường khác. Chúng cũng mang cấu tạo từ các chi tiết thân van ghép nối với nhau. Ở dòng van bướm inox, có một đặc điểm là toàn bộ nguyên vật liệu đều được đúc nguyên khối từ inox cao cấp.

Riêng vòng gioăng làm kín, có thể làm từ cao su hoặc Teflon.– Thân van + cánh van + trục van: được đúc từ chất liệu inox chắc chắn. Làm việc được ở các môi trường < 220ºC và áp lực 25 kgf/cm3.

Trên thân van sẽ được đúc các thông số làm việc mà van chịu được.– Gioăng cao su: có hai loại gioăng, một là các vòng gioăng làm kín ngay cạnh trục và bộ điều khiển. Và hai là vòng đệm lớn lắp giữa thân van và cánh van. Cả hai loại này đều cho phép gia tăng độ kín khít cho van bướm inox.

Cấu tạo của bộ điều khiển điện

Hiện nay trên thị trường đang xuất hiện rất nhiều kiểu dáng và thương hiệu khác nhau. Tuy nhiên chúng đều có chung về cấu tạo và các chi tiết như nhau. Bộ điều khiển điện bao gồm một số loại chi tiết làm việc như sau:– Bảng mạch điện: được đánh số từ 2 – 10, mỗi một số sẽ có một tính năng riêng.

Phần bảng mạch điên sẽ được liên kết trực tiếp với công tắc hành trình. Và có hai dây điện để kết nối với nguồn điện bên ngoài.

– Công tắc hành trình: Là nơi quan trọng của bộ điện, như một khóa được cài đặt sẵn. Tại vị trí này, khi moment trục quay đến vị trí đã cài đặt sẵn, chúng sẽ tự động ngừng lại

– Monent trục được gắn các bánh răng làm việc, và một đầu được liên kết với công tắc giám sát.– Công tắc giám sát sẽ hiển thị quá trình mà van đang đóng mở tại vị trí nào.

Nguyên lý hoạt động của van bướm inox điều khiển điện

Van bướm điều khiển điện thực hiện kiểu đóng mở van một góc từ 0 – 90 độ như các dòng van bướm thông thường khác. Khi ở trạng thái đóng, cánh van ở vị trí 0 độ. Người sử dụng tiến hành cấp điện vào bộ điều khiển để khiến van hoạt động.

Khi điện áp đi vào bên trong bộ điện, sẽ tác động đến phần monent trục quay được chuyển động. Các bánh răng trên monent quay, kéo theo phần trục van bướm được quay theo. Điều này là do bộ điều khiển được liên kết với van bướm bằng một trục van.

Khi trục van chuyển động thì cánh van bên dưới sẽ xoay theo, và mở ra hướng đi cho dòng chảy. Quá trình làm việc được chuyển động như vậy, cho đến khi monent trục quay của bộ điện chạm đến công tắc hành trình.

Tại vị trí tiếp xúc với công tắc hành trình thì van sẽ được dừng lại và cánh van mở hoàn toàn ở góc 90 độ. Sau khi không sử dụng, người dùng muốn đóng van lại, sẽ cấp lệnh đóng van, và van lại theo cơ chế hoạt động trên, quay góc từ 90 độ về 0 độ.

https://www.youtube.com/watch?v=L5gCxnvC_x8

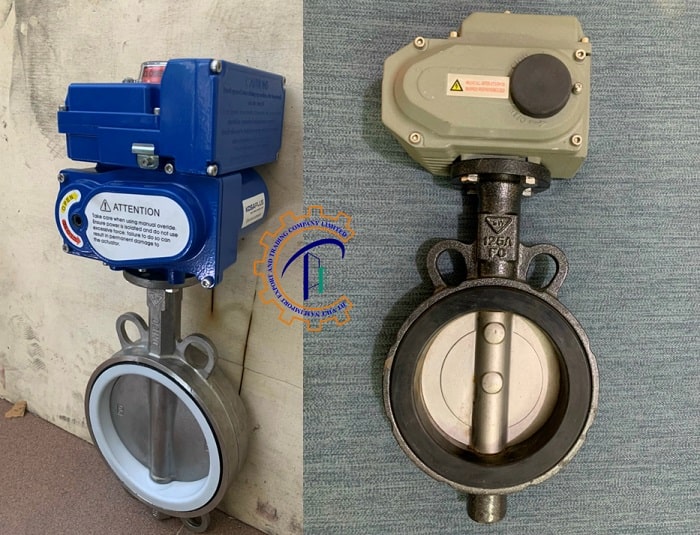

Các dòng van bướm inox điều khiển điện hiện nay

Đơn vị XNK HT Việt Nam xin cung cấp đến quý khách hàng một số dòng van bướm inox điều khiển điện. Các mặt hàng được công ty nhập khẩu và cung cấp trực tiếp ra thị trường van công nghiệp. Một số thương hiệu nổi tiếng như van bướm điện Geko – Đài Loan, van bướm điện KBValve – Hàn Quốc, hay van bướm điện tuyến tính. Dưới đây là một số giới thiệu sơ lược về dòng sản phẩm này. Ngoài ra, chúng tôi còn cung cấp một số dòng van bướm điều khiển khác như:Van bướm gang điều khiển điện, van bướm nhựa điều khiển điện.

Van bướm inox điều khiển điện Geko – Đài Loan

Đây là một trong những dòng van bướm được người tiêu dùng đánh giá là một sản phẩm chất lượng cao. Vì môi trường làm việc của chúng vô cùng đa dạng, mà giá thành lại rất được ưu chuộng đối với người tiêu dùng.

Dòng van này hiện nay đang được công ty XNK HT Việt Nam chúng tôi phân phối trên thị trường.Van bướm inox điện Geko được sử dụng rất rộng rãi trên thị trường van công nghiệp. Và được sử dụng rất nhiều cho các hệ thống hóa chất, sản xuất nguyên vật liệu, xăng dầu.

Van bướm inox điều khiển Geko cũng hoạt động bằng nguồn điện áp 220V hoặc nguồn điện 2 pha. Việc đóng mở nhanh gọn, bộ điện khỏe và tuổi thọ lâu bền. Khi lắp đặt dưới các nguồn áp lực PN16, PN10 sẽ không còn là vấn đề đáng lo ngại.

Van bướm inox điều khiển điện KBValve – Hàn Quốc

Van bướm inox điện KBValve là một trong những dòng van công nghiệp có xuất xứ tại Hàn Quốc. Thương hiệu này sẽ vô cũng phù hợp đối với một số khách hàng muốn sử dụng dòng van công nghiệp của Hàn Quốc. Và lại mong muốn có thể tiết kiệm được chi phí mua hàng ổn định.

Với đặc tính bộ điện làm việc liên tục được 12 giờ đồng hồ trong một ngày. Và vỏ ngoài được đúc cẩn thận từ hợp kim thiếc chắc chắn. Khả năng chống chịu va đập là vô cùng cao.Van bướm gang điều khiển KBV cũng tương tự như van bướm gang điều khiển Geko.

Hoạt động đóng mở bằng nguồn điện áp DC 24V hay AC 220V. Nhiệt độ làm việc lên đến 120 độ C, và thường xuất hiện nhiều cho các hệ thống nước, bột, hóa chất,… Khi sử dụng bộ điều khiển điện KBV, người sử dụng cũng nên lưu ý không để thiết bị ngấm nước.

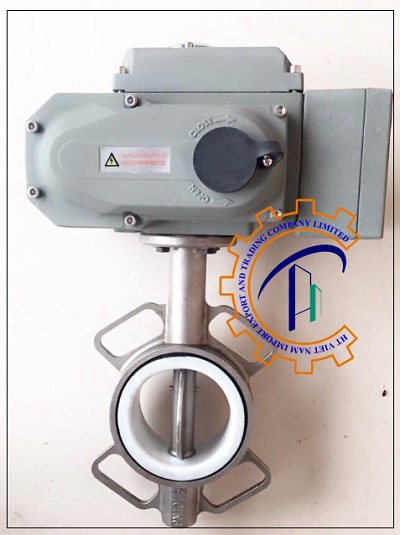

Van bướm inox điều khiển điện tuyến tính

Hiện nay, dòng van bướm điều khiển điện tuyến tính hiện đang được sử dụng rất phổ biến. Đây cũng là một trong những dòng van bướm có chức năng làm việc đời cao nhất.

Đối với những bộ điều khiển điện thông thường, tuy chúng có thể đóng mở nhanh gọn từ xa. Và có thể làm việc được ở các vị trí bất tiện. Nhưng lại có hạn chế bất tiện về việc điều tiết dòng chảy. Vì những bộ điện thông thường chỉ làm việc được theo kiểu mở hoàn toàn và đóng hoàn toàn.

Tuy nhiên, với bộ điều khiển tuyến tính, người sử dụng có thể sử dụng van cho các hệ thống cần điều tiết dòng chảy. Các hệ thống có thể đóng mở cánh van tại các vị trí tréo góc, khép góc. Điều này sẽ vô cùng thuận lợi cho một số vị trí cần điều tiết dòng chảy mà lắp đặt cho các vị trí ở cao.

Một số chia sẻ về van bướm inox điều khiển điện

Với cách thức làm việc của van bướm điện inox, việc đấu nối nguồn điện vào bộ điều khiển điện sẽ là những khó khăn. Đối với những khách hàng mới sử dụng van, chúng tôi muốn chia sẻ cho quý khách hàng một số bảo dưỡng van. Cùng với sơ đồ mạch điện làm việc của bộ điều khiển điện.

Sơ đồ mạch điện của van bướm inox điều khiển điện

Trên mỗi nắp của bộ điện sẽ là một sơ đồ ghép nối nguồn điện giữa sản phẩm và hệ thống. Dựa vào một bảng mạch điện được đánh số từ 2 – 10. Qua đây các kỹ thuật viên sẽ có thể đấu nối giúp van làm việc như sau.Dây 2 chính là dòng dây mát, được sử dụng để nối trực tiếp và cố định.

Ở nguồn điện 2 pha, chúng ta sẽ sử dụng hai dây nóng và mát. Các dây nóng tương tự được ghép nối ở các vị trí như dây 3, dây 4, dây 5 và dây 6. Khi chúng ta nối dây nóng vào ô 3, van bướm nhựa điều khiển điện sẽ được mở ra.

Khi dây nóng ở vị trí số 4 thì van sẽ được đóng lại. Tương tự như vậy, ô 5 và ô số 6 chính là mở và đóng đèn tín hiệu trên van.

Các lưu ý bảo trì van bướm inox

Khi sử dụng van bướm inox điều khiển điện, khách hàng nên chú ý về một số chia sẻ ngay dưới đây. Nhằm đảm bảo cho việc sử dụng van van bướm điều khiển được lâu bền. Và hơn đó là không gây ảnh hưởng tới hệ thống làm việc.

Khi sử dụng van bướm điện, không nên lắp đặt van bướm ở ngoai trời. Tránh xa các vị trí có nước mưa, độ ẩm cao, dột nước. Tuy là thân van bướm là dòng inox có thể chống chịu mọi dòng môi trường.

Nhưng nếu bộ điều khiển không được bảo vệ sẽ dễ gây ra hiện tướng ngấm nước, làm hỏng mạch điện, cháy nổ hệ thống.Khi sử dụng van bướm inox điều khiển điện, nên tra dầu thường xuyên vào các vị trí liên kết van vào hệ thống.

Điều này sẽ giúp cho hệ thống hoạt động được trơn tru hơn.Nên thường xuyên kiểm tra, bảo hành van bướm inox thường xuyên để đảm bảo van vẫn hoạt động tốt. Nếu van có tình trạng đóng mở không kín, nên thay mới hoặc nhờ kỹ thuật chuyên môn kiểm tra.

Các bước lắp đặt van bướm inox điện

– Bước 1: Xác định khoảng cách trên đường ống cần lắp đặt van bướm inox

– Bước 2: Chèn các bulong giữa van bướm inox và mặt bích, sử dụng ít nhất 2 cái để cố định tạm thời mối nối.

– Bước 3: Đóng mở van bướm để kiểm tra xem van đã khớp hay chưa. Lưu ý nên chỉnh cho đĩa van không bị chớm ra ngoài thân van

– Bước 4: Khi chỉnh van ở vị trí tốt nhất, sử dụng thêm các bulong lắp vào vặn chặt lại

– Bước 5: Điều chỉnh lại van bướm sao cho khít và xiết chặt lại lần nữa. Sau đó đóng mở van thử là được.

– Bước 6: Tiến hành kết nối ống dẫn khí vào hệ thống làm việc. Với cửa A là mở van và cửa B là đóng van.

Nơi mua van bướm inox điều khiển điện

Công ty TNHH thương mại và XNK HT Việt Nam là đơn vị chuyên cung cấp các dòng van công nghiệp. Các dòng van cổng, van cầu, van bi, van an toàn được nhập khẩu. Với đa dạng các kích thước từ DN15 – DN1000 và nhiều chất liệu.

Sẽ đem lại cho khách hàng nhiều sự lựa chọn đa dạng phong phú khác nhau. Các mặt hàng này được nhập khẩu trực tiếp tại các nước công nghiệp lớn như Hàn Quốc, Đài Loan,… Khi mua hàng, công ty chúng tôi sẽ hỗ trợ cho khách hàng một số ưu đãi sau:

• Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày
• Hàng hóa có đầy đủ giấy tờ CO/CQ
• Tư vấn lắp đặt 24/7
• Hỗ trợ giao hàng nhanh trong nội thành
• Báo giá thương mại
• Hỗ trợ lắp đặt, bảo dưỡng
