Van một chiều hơi

455,000

– Kích thước: DN50 – DN200 – Áp lực làm việc: 10 – 25 bar – Bề mặt: trơn bóng, sơn phủ epoxy – Chất liệu: SUS 304 – 316, gang, đồng – Nhiệt độ: max = 220 độ C – Môi trường: nước, khí, hơi nóng, hóa chất, xăng dầu

Một trong những dòng van một chiều hiện nay mà chúng ta hay sử dụng cho các hệ thống hơi, khí. Đó chính là dòng van một chiều hơi. Đây là một trong những dòng van có cấu tạo tương tự như dòng van cầu.

Tuy nhiên chúng lại hoạt động theo cơ chế tự đóng mở mà không cần người sử dụng chạm đến. Cụ thể sản phẩm có những ưu điểm gì? Dưới đây là một số mô tả cho dòng van này.

Hình dạng van một chiều hơi

Dòng van một chiều hơi có cấu tạo rất giống với dòng van cầu hơi. Nhìn hình dạng thân van, người sử dụng sẽ rất khó nhận ra đâu là dòng van cầu, đâu là dòng van 1 chiều.

Bởi thiết kế thân van là được gộp thành từ hai nửa mặt cầu liên kết lại với nhau. Bên trong tạo ra một hướng đi cho dòng chảy có hình dạng chữ ngã. Và có đĩa van được đặt ngay phía trên hai nửa thân van.

Tuy nhiên, van 1 chiều hơi lại có thiết kế không có phần điều khiển tay quay. Mà thay vào đó đĩa van được liên kết với lò xo để hoạt động. Nhờ cơ chế này, việc đóng mở van một chiều hơi hoàn toàn phụ thuộc vào độ chênh lệch áp lực bên trong van.

Hình dáng van 1 chiều hơi rất nhỏ gọn, sử dụng kiểu kết nối ren, nối bích 2 đầu. Với các kích thước từ DN15 – DN100. Với kiểu làm việc đơn giản, dễ lắp đặt sẽ rất được người sử dụng ưa chuộng.

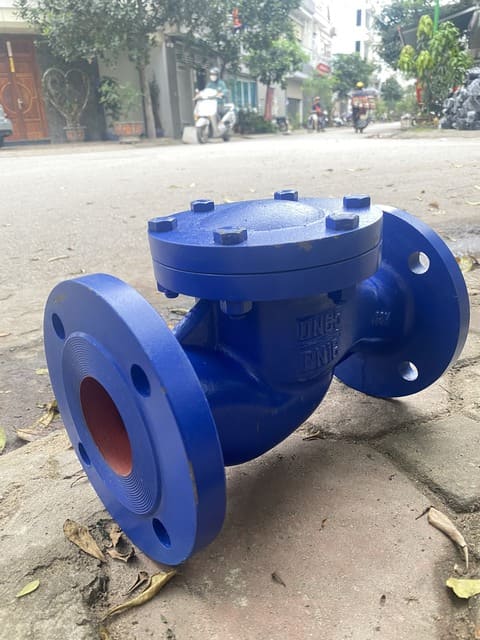

van-mot-chieu-hoi

Thông số kỹ thuật của van 1 chiều hơi

– Kích thước: DN50 – DN200

– Áp lực làm việc: 10 – 25 bar

– Bề mặt: trơn bóng, sơn phủ epoxy

– Chất liệu: SUS 304 – 316, gang, đồng

– Nhiệt độ: max = 220 độ C

– Môi trường: nước, khí, hơi nóng, hóa chất, xăng dầu

Đặc điểm của dòng van 1 chiều hơi

  • Đối với dòng van 1 chiều hơi, tuy cấu tạo có chút gần giống dòng van cầu hơi. Nhưng chúng làm việc lại chỉ cho dòng chảy đi theo một hướng nhất định
  • Quá trình đóng mở van sẽ phụ thuộc vào áp lực dòng chảy so với áp lực của lò xo đã cài đặt.
  • Lò xo có độ xiết càng chặt thì áp lực được dùng để mở đĩa van là càng cao
  • Khi áp suất đi qua van 1 chiều hơi sẽ bị giảm đi đáng kể
  • Nhiệt độ mà van chịu được không chỉ dựa vào chất liệu thân van. Mà còn phụ thuộc vào chất liệu các chi tiết trong van, như gioăng làm kín.
  • Với mỗi dòng chất liệu thì sẽ có một môi trường làm việc khác nhau.
lift-check-valve

Cấu tạo và nguyên lý hoạt động của van một chiều hơi

Dòng van 1 chiều hơi tuy mang các chất liệu khác nhau. Nhưng cấu tạo của chúng đều mang theo các chi tiết như nhau. Chúng thiết kế đơn giản với kiểu đĩa van được đặt nằm ngang. Khi làm việc sẽ vận hành theo cơ chế tự đóng mở bằng sự chênh lệch áp suất dòng chảy.

Cấu tạo van 1 chiều hơi

 – Thân van: có thiết kế hình dạng chữ S nằm ngang. Thân van gồm 2 nửa dạng hình cầu ghép lại với nhau, ở giữa là bộ phận kiểm soát dòng chảy.

 Đĩa van: được đặt nằm ngang chắn ngang giữa hai nửa thân van. Và chúng có nhiệm vụ đóng mở van để điều tiết dòng chảy

– Gioăng làm kín: làm từ cao su Teflon và giúp đen lại độ kín khít cho van.

–  Lò xo: Được đặt ngay phía trên đĩa van, liên kết trực tiếp với đĩa van. Đây là chi tiết giúp van quay lại vị trí ban đầu khi mà chúng ta ngừng cấp dòng chảy. lift-check-valve

Nguyên lý làm việc của van một chiều hơi

Cách thức vận hành của van 1 chiều hơi rất đơn giản. Việc đóng mở van cũng dựa theo cơ chế tự động. Khi áp lực dòng chảy đi đến, chúng sẽ đẩy đĩa van lên cao và tạo ra một lối đi cho dòng chảy.

Lò xo bị nén lại bởi áp lực đầu vào cao hơn áp lực lò xo. Sau khi áp lực đầu vào trở về giá trị 0, thì đĩa van một chiều hơi được quay về vị trí ban đầu.

Xem thêm: van một chiều lá lật

Các ưu điểm và ứng dụng của van một chiều hơi

Ưu điểm của van 1 chiều hơi

– Việc đóng mở chỉ cho phép dòng chảy đi theo một chiều hướng nhất định

– Quá trình làm việc sẽ ngăn nước chảy ngược lại hệ thống gây hư hỏng các thiết bị như đồng hồ đo, máy bơm,..

– Việc lắp đặt van đơn giản, nhanh gọn, ít cầu kì

– Kích thước đa dạng, nhiều kiểu dáng để lựa chọn và sử dụng

– Làm việc được cho các hệ thống từ áp lực trung bình tới áp lực cao lên đến 25 kgf/cm3

– Sử dụng để bảo vệ các thiết bị khác được làm việc an toàn

– Đặc biệt dễ dàng làm việc ngay cả khi áp lực dòng chảy trong hệ thống là hoàn toàn nhỏ.

– Giúp hệ thống tránh các hiện tượng thủy kích búa nước gây hỏng đường ống  check-valve

Ứng dụng của van một chiều hơi

 – Van 1 chiều hơi có thể ứng dụng được cho các hệ thống có dòng chảy chất lỏng.

– Lắp đặt chính cho các hệ thống hơi, hơi nóng, hơi nước, lò hơi, lò đốt,..

– Van lắp đặt cho các hệ thống máy bơm nước, PCCC, các hệ thống dẫn truyền nước tại những hộ gia đình.

– Van 1 chiều ứng dụng được cho các hệ thống nghiên cứu hóa học

– Ứng dụng cho các đường ống dẫn dầu, gas, xăng, hóa chất

– Và một số hệ thống làm việc liên quan đến thực phẩm, dược phẩm,.. van-mot-chieu-hoi
