Đồng hồ nước lạnh có cơ cấu điện tử

Đồng hồ nước lạnh có cơ cấu điện tử là tên gọi chung của các lưu lượng kế, đồng hồ đo nước, công tơ nước vận hành và làm việc dựa vào điện năng. Nó là một sản phẩm công nghệ mới, sở hữu những ưu thế vượt trội hơn hẳn so với đồng hồ nước – các dòng thiết bị đo cơ học kiểu truyền thống.

Hiện nay, thế giới ngày càng phát triển, kinh tế, xã hội, mọi hoạt động sản xuất công nghiệp,… đều đạt được những bước tiến đáng kinh ngạc. Vì vậy, mọi thiết bị, máy móc phục vụ hệ thống nói chung và đồng hồ nước lạnh có cơ cấu điện tử nói riêng phải đáp ứng được những yêu cầu trong tình hình mới hiện tại.

Vậy đồng hồ nước lạnh có cơ cấu điện tử là gì, cấu tạo, nguyên lý hoạt động, vật liệu sản xuất của chúng như thế nào? Có bao nhiêu loại đồng hồ nước lạnh điện tử? Sau đây, mời bạn cùng tôi tìm hiểu nhé!



Tìm hiểu về đồng hồ nước lạnh có cơ cấu điện tử là gì

Đồng hồ nước lạnh có cơ cấu điện tử là một thiết bị chuyên dùng để đo lường lưu lượng nước tiêu thụ trong các hệ thống, như làm mát bằng nước, hệ thống xử lý nước,…

Để tạo ra sản phẩm này, cần có một số bộ phận quan trọng như các cảm biến, vi mạch, bảng mạch điện tử,… Ngoài ra, nó còn có thể bao gồm bộ xử lý, bộ nhớ, màn hình giao diện điện tử thể hiện kết quả đo,…

Nó có nhiều tính năng ưu việt hơn đồng hồ nước lạnh không có cơ cấu điện tử ở khả năng đọc giá trị đo từ xa, lưu trữ lại lịch sử sử dụng nước và cung cấp dữ liệu hỗ trợ phân tích, quản lý tốt nguồn nước hay lưu chất.

Tại Việt Nam, có rất nhiều loại đồng hồ đo nước – đo lưu lượng, nhưng không phải loại nào cũng ứng dụng cơ cấu điện tử. Mà nó còn có cơ cấu cơ học, sử dụng hệ thống bánh răng và bộ đếm đơn giản để đo lượng nước thực tế. Tuy nhiên, dòng sản phẩm cơ học truyền thống không phù hợp sử dụng tại các công ty, dự án, xí nghiệp đòi hỏi kết quả đo chính xác cao và độ bền tối đa.

Ứng dụng đồng hồ nước lạnh có cơ cấu điện tử

Nhắc đến ứng dụng của đồng hồ nước lạnh có cơ cấu điện tử, ta không thể bỏ qua :

• Ứng dụng đo lường chính xác, nhanh nhạy, đảm bảo tin cậy, thay thế con người trong việc trực tiếp đo lưu lượng mỗi phút, mỗi giờ, mỗi ngày, mỗi tháng,…
• Dùng để giám sát, lưu giữ thông tin lưu lượng chất đã đi qua đồng hồ, nhất là tại các hệ thống lớn, cần sự theo dõi thường xuyên để hạn chế tối đa các sự cố có thể xảy ra.
• Ứng dụng trong quản lý, điều chỉnh hệ thông từ xa và đưa ra cảnh báo trong trường hợp vượt quá mức an toàn đã cài đặt.
• Đối với ngành nước, nó có vai trò không thể thiếu trong việc tính toán hóa đơn tiền nước của doanh nghiệp hay gần gũi hơn là tính hóa đơn tiền nước tại hộ gia đình.

Do đó, đồng hồ nước lạnh có cơ cấu điện tử được lắp đặt phổ biến tại nhiều nơi, nhiều địa điểm, khu vực khác nhau :

• Lắp đặt ngay tại hệ thống dẫn nước sạch, dẫn nước thải, nước chưa qua xử lý, nước đã qua xử lý,… trong nhà máy nước sạch, nhà máy xử lý nước thải.
• Hệ thống lọc cặn, lọc lưu chất trước khi đưa vào sản xuất, điều chế hóa chất hay hóa phẩm,…
• Hệ thống cấp nước, dẫn nước từ xa, hệ thống ống sâu, ống ngầm…
• Sử dụng rộng rãi tại khu công nghiệp, len lỏi vào từng hệ thống nhà máy sản xuất nước ngọt, nước giải khát, thực phẩm, nhà máy nhuộm,…
• Ta cũng có thể bắt gặp hình ảnh đồng hồ nước lạnh có cơ cấu điện tử làm việc tại các chung cư, khu tập thể, tòa nhà cao tầng, khi kinh doanh dịch vụ,…

Như tên gọi ” đồng hồ nước lạnh có cơ cấu điện tử ” chắc hẳn bạn nghĩ sản phẩm này chỉ đo lường trong môi trường nước có nhiệt độ không vượt quá 40 độ C. Tuy nhiên, do thiết kế và ý đồ của nhà sản xuất muốn nâng cao tính năng và khả năng hoạt động thực tế.

Nên dòng đồng hồ đo nước điện tử này có thể làm việc trong điều kiện nhiệt độ cao hơn chứ không riêng nước lạnh. Để chắc chắc hơn về nhiệt độ làm việc thực tế của thiết bị đo, bạn có thể liên hệ trực tiếp với nhà phân phối để được tư vấn cụ thể : Công ty TNHH TM & XNK HT Việt Nam.



Nguồn gốc của đồng hồ nước lạnh có cơ cấu điện tử

Bạn có thắc mắc đồng hồ nước lạnh có cơ cấu điện tử được sản xuất ở đâu? Nó được nhập khẩu từ nước nào về Việt Nam? Nước ta có thể sản xuất đồng hồ nước lạnh có cơ cấu điện tử hay không?

Xuất xứ đồng hồ nước

Chỉ xét tại thị trường nước ta, những sản phẩm đồng hồ nước lạnh có cơ cấu điện tử chủ yếu đến từ Đài Loan, Hàn Quốc (một số nước có vị trí địa lý thuận tiện giao thương với Việt Nam) và các nước công nghệ mạnh trên thế giới như Đức, Mỹ,…. Tuy nhiên, được khách hàng yêu thích nhất vẫn là thiết bị đo đến từ Đài Loan & Hàn Quốc.

Điểm chung của các nước sản xuất đồng hồ đo nước điện tử là :

• Thứ nhất, đều là các quốc gia có nền kinh tế phát triển mạnh mẽ, nên đảm bảo dây chuyền sản xuất luôn là hiện đại, tốt nhất.
• Các sản phẩm đến từ đây, đã vượt qua các quá trình kiểm duyệt khắc khe trước khi về nước ta.
• Đồng hồ nước lạnh có cơ cấu điện tử đến từ Đài Loan, Hàn Quốc, Mỹ, Malaysia,… đã được cấp phép lưu hành ở Việt Nam và nhiều quốc gia trên thế giới.
• Khi được mang đi kiểm định thực tế tại cục đo lường Việt Nam, chúng đều được chứng nhận là đạt an toàn và chất lượng tốt, phù hợp với mọi tiêu chí khi đánh giá sản phẩm tốt.

Do đó, bạn có thể yên tâm tuyệt đối vào nguồn gốc – xuất xứ đồng hồ nước lạnh có cơ cấu điện tử luôn đảm bảo.

Thương hiệu sản xuất đồng hồ nước điện tử nổi tiếng

Hiện nay, các thương hiệu nổi tiếng của đồng hồ đo nước cơ cấu điện tử bao gồm :

• Đồng hồ đo nước – đo lưu lượng Woteck – Đài Loan
• Đồng hồ nước lạnh có cơ cấu điện tử Sence – Đài Loan
• Đồng hồ đo nước điện từ Hansung – Hàn Quốc
• Đồng hồ nước lạnh có cơ cấu điện tử Vortex của hãng Woteck – Taiwan
• Đồng hồ đo nước cảm biến điện Flowtech – Malaysia

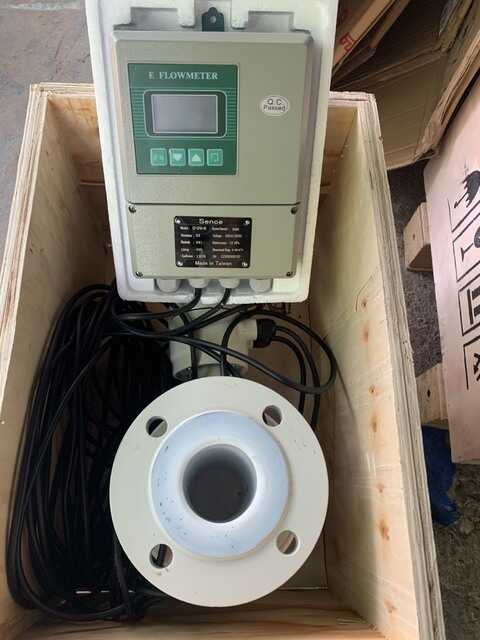

Ưu nhược điểm của đồng hồ nước lạnh có cơ cấu điện tử

Đồng hồ nước lạnh có cơ cấu điện tử là thiết bị nhân tạo, được con người tìm tòi và phát minh ra. Do đó, nó sẽ bao gồm những ưu điểm & cả mặt hạn chế nhất định.

Ưu điểm đồng hồ lưu lượng nước điện từ

• Các loại đồng hồ đo lưu lượng nước dạng điện tử cho kết quả đo chính xác cao hơn hẳn các loại thiết bị – dụng cụ đo lưu lượng truyền thống.
• Thiết kế bên trong lòng ống dẫn đồng hồ nước lạnh có cơ cấu điện tử không có cánh quạt làm bằng nhựa abs nên đảm bảo tính bền bỉ, hoạt động thời gian dài, tuổi thọ cao hơn.
• Mặt hiển thị của đồng hồ đo nước dạng cơ có thể bị tác động của hơi nước gây ố vàng, đã được thay thế bằng màn hình hiển thị LCD chống nước (cách ly hoàn toàn với lưu chất). Do đó, vừa mang đến nhiều thông tin giá trị đo vừa đảm bảo cung cấp số liệu lâu dài, rõ nét, hỗ trợ người dùng đọc kết quả nhanh.
• Thiết bị đo lưu lượng đã được kiểm định, chứng nhận chất lượng, độ an toàn đầy đủ trước khi giao hàng đến tay khách. Vì vậy, bạn có thể gạt bỏ nỗi lo có thể mua phải hàng nhái, hàng kém chất lượng hoặc đã qua sử dụng.
• Bên trong thân đồng hồ nước lạnh có cơ cấu điện tử được làm từ những chất liệu cao cấp, vừa có khả năng chống bám dính, chống ăn mòn, chịu nhiệt lại dễ vệ sinh, bảo dưỡng.
• Thêm một ưu điểm nữa mà không phải dòng lưu lượng kế nào cũng có được, đó là khả năng làm việc từ xa, truyền thông tin kết quả trực tiếp qua dây xung tín hiệu hoặc gửi số liệu đến các thiết bị thông minh sử dụng thẻ sim.

Xem thêm : Ưu điểm của đồng hồ nước điện tử DN100

Hạn chế đồng hồ nước lạnh có cơ cấu điện tử

Đồng hồ nước lạnh có cơ cấu điện tử có một số những hạn chế nhỏ như :

• Thiết bị hoạt động cần sử dụng năng lượng điện, trong trường hợp mất điện thì nó không thể thực hiện đo lường.
• Đối với đồng hồ đo nước dựa trên cảm biến điện từ thì lưu chất đo cần có độ dẫn điện tối thiểu ≥5μS/cm.
• Giá thành sản phẩm cao hơn so với các lưu lượng kế truyền thống hoạt động nguyên lý cơ học.



Thế nào là đồng hồ nước lạnh có cơ cấu điện tử đã kiểm định

Đồng hồ nước lạnh có cơ cấu điện tử đã kiểm định có nghĩa là đồng hồ nước đó được kiểm tra và chứng nhận độ chính xác, độ tin cậy bởi các tổ chức đo lường chính thức hoặc cơ quan chuyên trách.

Quá trình kiểm định đảm bảo rằng đồng hồ đo nước – đo lưu lượng đáp ứng các tiêu chuẩn và yêu cầu chính xác của ngành công nghiệp nước. Chẳng hạn như độ chính xác trong việc đo lượng nước hay độ bền vững trong môi trường hoạt động.

Điều kiện kiểm định đồng hồ nước lạnh có cơ cấu điện tử

Một đồng hồ nước lạnh có cơ cấu điện tử đủ điều kiện kiểm định khi:

• Nó phải có quyết định phê duyệt mẫu phương tiện đo lường.
• Sản phẩm có khả năng lắp đặt an toàn vào hệ thống theo đúng tài liệu hướng dẫn của nhà sản xuất.
• Thiết bị phải đáp ứng về khoảng cách lắp đặt, cụ thể đoạn ống thẳng phía trước và phía sau đồng hồ nước phải có chiều dài không nhỏ hơn các giá trị quy định trong tài liệu hướng dẫn của nhà sản xuất, và có cùng đường kính định danh (đường kính danh nghĩa – DN).
• Đồng hồ được kiểm định ở điều kiện nhiệt độ môi trường và nước không quá 40 độ C, đối với đồng hồ đo nước lạnh chưa qua xử lý. Đồng thời nhiệt độ này không vượt quá nhiệt độ cho phép của nhà sản xuất đối với đồng hồ đo lưu lượng nước nóng.
• Khi kiểm định đồng hồ nước lạnh có cơ cấu điện tử, cần chắc chắn áp suất – áp lực tối đa của hệ thống không vượt quá áp suất làm việc lớn nhất của đồng hồ đo.

Tiến hành kiểm định đồng hồ đo nước điện tử

Khi kiểm định đồng hồ nước lạnh có cơ cấu điện tử hay bất kỳ một thiết bị đo lưu lượng nào khác. Thì cần tiến hành kiểm tra những mục sau :

• Kiểm tra bên ngoài sả phẩm, bao gồm kích cỡ, hình dáng, kích thước, mặt số hiển thị kết quả đo, ký hiệu, nhãn hiệu, sơn bọc, sơn phủ, cơ cấu niêm phong, tem nhãn,… Đồng hồ nước còn nguyên vẹn hay không? Đảm bảo không có vết nứt ở thân vỏ hay các bộ phận khác.
• Kiểm tra về mặt kỹ thuật như kiểm tra độ kín, chống rò rỉ và kiểm tra độ ổn định chỉ số của dòng chảy.
• Kiểm tra đo lường thông qua xác định điểm lưu lượng & xác định sai số tương đối trong quá trình làm việc.

Sau khi tiến hành đầy đủ các bước đối với đồng hồ nước lạnh có cơ cấu điện tử, nếu nó đều đáp ứng được mọi tiêu chí chuẩn yêu cầu. Thì sản phẩm sẽ được cấp giấy chứng nhận đã qua kiểm định, tức là nó đã đủ điều kiện để sử dụng trong thực tế.

Đồng hồ nước lạnh có cơ cấu điện tử dạng điện từ

Đồng hồ nước lạnh có cơ cấu điện tử dạng điện từ là một loại thiết bị đo lường dòng chảy nước trong hệ thống nước lạnh (hay hệ thống đo lưu chất khác ngoài nước) bằng cách sử dụng cơ cấu điện tử. Cơ cấu này, dựa trên nguyên lý hoạt động của từ trường.

Nó hoạt động, thực hiện phép tính thể tích nước bằng cách sử dụng nguyên lý Faraday của elecromagnetic induction. Khi dòng chất lỏng có khả năng dẫn điện chảy qua cảm biến từ, ngay tức khắc nó tạo ra một từ trường biến đổi xung quanh cuộn dây.

Sự biến đổi này hình thành một điện thế trong cuộn dây, và cuộn dây được sử dụng để tạo ra các xung điện từ. Các xung điện tỷ lệ với vận tốc của nước, cũng như lưu lượng đo được thực tế. Số lượng xung điện từ được đếm, sau đó xử lý và chuyển thành thông tin về lượng nước chảy qua hệ thống.

Dòng đồng hồ nước lạnh có cơ cấu điện tử dạng điện từ chủ yếu phục vụ trong công nghiệp, thương mại, giúp kiểm soát và quản lý năng lượng một cách hiệu quả.

Cấu tạo chung của đồng hồ đo lưu lượng nước điện từ

Cấu tạo của đồng hồ đo lưu lượng nước dạng điện tử – điện từ cơ bản được chia làm 2 phần chính : Phần thân đồng hồ nước điện từ và phần tính toán hiển thị kết quả đo lưu lượng (được gọi chung là bộ chuyển đổi tín hiệu điện Converter).

1.Phần thân đồng hồ nước lạnh có cơ cấu điện tử

• Thân có nhiệm vụ bao bọc toàn bộ các bộ phận bên trong khác ở thân, đồng thời liên kết chúng với nhau thành một thể thống nhất. Thân đồng hồ nước lạnh có cơ cấu điện tử phải đảm bảo tính cứng, tính dẻo, tính chịu nhiệt, chống ăn mòn,… nên chủ yếu làm từ thép không gỉ hoặc thép cacbon.
• Vỏ bọc thân ngoài : Theo tiêu chuẩn IP65, IP67, IP68 chống nước, chống bụi. Để tiết kiệm chi phí sản xuất thiết bị, người ta có thể dùng hợp kim nhôm thay thế cho vỏ làm bằng inox.
• Ống đo lưu lượng chất : ống đo này có chất liệu tương tự chất liệu làm ra thân đồng hồ, chẳng hạn đồng hồ đo nước thân inox 304 thì ống đo cũng là inox 304. Còn thân là thép chịu nhiệu thì ống đo tương ứng cũng là thép carbon. Có chức năng là dẫn truyền lưu chất thể lỏng đi qua đồng hồ.
• Lót bảo vệ ống đo :là phần bọc lấy ống đo, có công dụng hỗ trợ thiết bị tránh khỏi sự ăn mòn trong quá trình tiếp xúc trực tiếp với lưu chất hoặc nước. Do đó, nhà sản xuất ưu tiên chọn lớp lót chế tạo từ nhựa PTFE.
• Mắt cảm biến : gắn ở ống đo và nối với cuộn dây điện từ phát tín hiệu bước sóng điện. Mắt cảm biến này phải đáp ứng hai tiêu chí, một là kích thước nhỏ gọn, hai là độ bền cao. Như vậy, chất liệu được chọn làm cảm biến là inox 316, SUS 316L là hợp lý.
• Cuộn dây điện từ : được đặt giữa thân đồng hồ nước lạnh có cơ cấu điện tử và ống đo. Đây là nơi truyền tín hiệu điện đến các bảng mạch điện tử để thực hiện tính toán lưu lượng nước (với điều kiện lưu chất đi qua ống đo, tiếp xúc với cả 3 mắt tiếp điểm và có độ dẫn điện tối thiểu là ≥5μS/cm).
• Hai mặt bích kết nối : làm hoàn toàn bằng kim loại theo nhiều tiêu chuẩn khác nhau, sao cho phù hợp với thông số quy định khi kết nối với hệ thống đường ống.

2.Phần tính toán, hiển thị kết quả đo lưu lượng của đồng hồ nước lạnh có cơ cấu điện tử (tên gọi chung là bộ chuyển đổi tín hiệu điện Converter)

• Thân ngoài bộ chuyển đổi điện của đồng hồ nước lạnh có cơ cấu điện tử :được làm chủ yếu từ hai chất liệu là thép carbon hoặc inox 304, inox 316.
• Vỏ bọc thân : để đảm bảo tính thẩm mỹ và yêu cầu chống nước, cách điện, chống bám dính, rêu mốc nên vỏ ngoài được ưu tiên chọn vật liệu là hợp kim nhôm.
• Bộ xử lý tín hiệu và kết nối nguồn điện : là một hay nhiều bảng mạch điện tử sử dụng điện năng để làm việc tính toán, đo đạc lưu lượng thông qua bước sóng điện phát ra từ thân truyền đến bảng mạch.
• Màn hình hiển thị thông minh, thế hệ mới LCD :thay thế cho mặt hiển thị truyền thống, giải quyết triệt để bất lợi như ngấm nước, nước tràn vào mặt số, hơi nước làm mờ kính bảo vệ,… Đặc biệt, màn hình LCD có nhiều ưu điểm nổi bật nhu có thể hiển thị kết quả liên tục, đa dạng thông tin đo như lưu lượng tức thời, tốc độ dòng chảy chứ không riêng lưu lượng tổng.
• Nút cài đặt : là phần nút bấm được đặt ngay dưới màn hình LCD, dùng để điều chỉnh đồng hồ đo như chỉnh ngôn ngữ đọc, đơn vị đo,…
• Dây xung truyền tín hiệu là dây dẫn điện nối từ thân đồng hồ nước lạnh có cơ cấu điện tử với bộ chuyển đổi Converter.
• Pin đồng hồ nước lạnh có cơ cấu điện tử : riêng pin chỉ có ở đồng hồ đo nước điện từ chạy bằng pin, lúc này pin đóng vai trò thay cho nguồn điện để cung cấp năng lượng điều khiển đồng hồ đo lưu lượng làm việc. Dòng sản phẩm này cũng có khả năng truyền tín hiệu và đọc kết quả từ xa (thông qua dây xung điện hoặc kết nối với thiết bị thông minh sử dụng thẻ sim).

Cơ chế làm việc đồng hồ nước điện từ

Nguyên lý đồng hồ nước điện tử đo lưu lượng thông qua cảm ứng điện từ được giải thích như sau :

Khi lưu chất có độ dẫn điện đi qua ống đo, tiếp xúc với cả 3 tiếp điểm điện cộng với cuộn dây điện từ, hình thành bước sóng từ. Các bước sóng di chuyển qua dây xung, đến bộ xử lý trung tâm.

Tại bộ xử lý trung tâm (các bảng mạch điện tử) tiến hành tiếp nhận, phân tích và chuyển đổi nó thành dạng số. Cuối cùng là hiển thị tại màn hình LCD để người sử dụng đọc kết quả đo (thu được chính là thông tin lưu lượng thực tế của nước đã đi qua đồng hồ nước lạnh có cơ cấu điện tử.

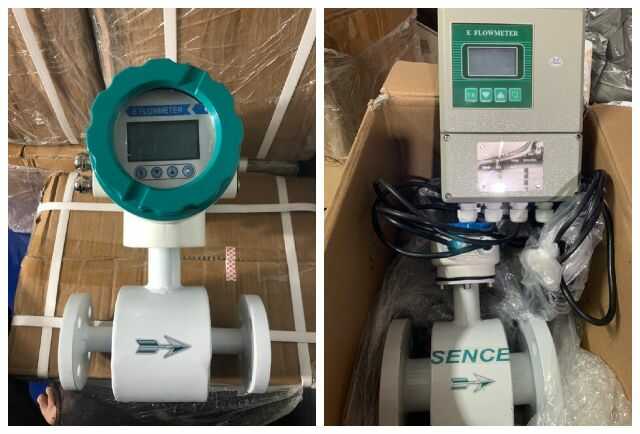

Tìm hiểu vật liệu sản xuất đồng hồ nước điện từ

Đồng hồ nước lạnh có cơ cấu điện tử dạng điện từ được đánh giá là thiết bị đo có độ bền tốt và khả năng làm việc đáng tin cậy. Tất cả là nhờ thiết kế tối ưu của chính sản phẩm và chất liệu sản xuất phải tốt, đáp ứng được yêu cầu làm việc lâu dài ở môi trường dù là khắc nghiệt nhất.

Vì vậy, đồng hồ nước lạnh có cơ cấu điện tử phải được sản xuất dựa trên tiêu chuẩn chống nước, chống bụi, chống ăn mòn, chịu nhiệt – cách nhiệt, chịu áp suất, có tính thẩm mỹ cao, dễ vệ sinh & bảo dưỡng.

Để đạt được những yêu cầu đó, người ta chọn những vật liệu sau đây làm ra đồng hồ nước lạnh có cơ cấu điện tử, điện từ :

• Vỏ hợp kim nhôm
• Thân inox 304, inox 316, thép WCB
• Ống đo thép không gỉ hoặc thép các bon
• Lớp lót ống nhựa PTFE
• Tiếp điểm điện – mắt cảm biến inox 316, 316L

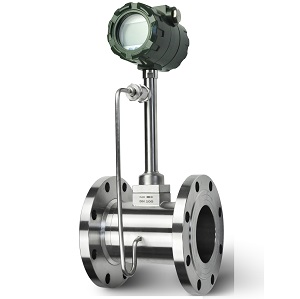

Đồng hồ nước lạnh có cơ cấu điện tử dạng Vortex

Đồng hồ nước lạnh có cơ cấu điện tử dạng Vortex là một cách mới được sử dụng trong đo lường, nó ứng dụng dựa vào công nghệ đo dòng chảy của nước trong hệ thống đường ống. Cụ thể, nó phụ thuộc vào hiệu ứng Vortex, tức là tạo ra vòng xoáy trong chính dòng chảy nước để tính toán lưu lượng.

Sở dĩ, nó có thể tính thể tích chất lỏng là dựa trên nguyên lý xoáy Vortex. Khi lưu chất chảy qua một vật thể không đối xứng, như một thanh cảm biến kim loại được gắn ở trong lòng ống đo, nó tạo ra các xoáy Vortex xen kẽ với nhau. Số vòng xoáy tạo ra có liên quan trực tiếp đến lưu lượng của chất lỏng. Và kết quả đo dựa hoàn toàn trên số lượng & tần số của các vòng xoáy, lúc này hệ thống điện tử sẽ tính toán lưu lượng nước đã qua đồng hồ.

Điểm mạnh của đồng hồ nước lạnh có cơ cấu điện tử này bao gồm độ chính xác cao, không bị ảnh hưởng bởi tạp chất trong nước, và tuổi thọ lâu dài. Đặc biệt, nó có khả năng tích hợp với hệ thống tự động hóa để giám sát và điều chỉnh lưu lượng nước, vô cùng tiện lợi cho các ứng dụng theo dõi kết quả từ xa.

Hạn chế của đồng hồ đo nước này là cần được cân chỉnh và hiệu chuẩn định kỳ để đảm bảo độ chính xác trong quá trình đo lường. Việc bảo trì và cài đặt sản phẩm cũng khá phức tạp nên đòi hỏi kỹ thuật cao, có kiến thức am hiểu.

Cấu tạo hoàn chỉnh đồng hồ nước điện tử Vortex

Đồng hồ nước lạnh có cơ cấu điện tử Vortex được cấu tạo từ những bộ phận chính như sau :

• Thân đồng hồ : chủ yếu làm từ inox có độ bền cao, đó cũng là một trong những lý do giải thích tại sao đồng hồ nước lạnh có cơ cấu điện tử lại có giá cao hơn những loại công tơ nước truyền thống khác.
• Thanh cảm biến làm bằng kim loại : đặt giữa ống đo đồng hồ, có khả năng tác động trực tiếp lên dòng chảy.
• Bộ phận tạo vòng xoáy : thực chất là một cảm biến cơ khí có thể cảm nhận sự chênh lệch áp của lưu chất, từ đó tạo ra các vòng xoáy. Vòng xoáy này tỉ lệ thuận với lưu lượng, thể tích chất đo.
• Bộ chuyển đổi tín hiệu điện : khi được cấp điện vào, nó sẽ hoạt động, tính toán và đưa ra kết quả thông tin đo lường.
• Đai ốc khóa đồng hồ nước lạnh có cơ cấu điện tử : dùng để cố định khi bộ chuyển đổi liên kết với thân đồng hồ.
• Thanh đỡ đầu điện : vì đầu điện (bộ chuyển đổi) có trọng lượng khá nặng nên cần trang bị thêm thanh đỡ phía dưới giúp thân đồng hồ giữ cố định bộ chuyển đổi ở phía trên.
• Chốt bu lông : Được luồn vào thân thiết bị và giữ chặt bởi đai ốc, nó và đai ốc giữ vai trò như nhau để liên kết thân và bộ chuyển đổi tín hiệu thành một thể thống nhất.
• Vòng đệm làm kín : làm bằng cao su tổng hợp, có tính đàn hồi, công dụng lấp đầy các khoảng trống đồng hồ nước lạnh có cơ cấu điện tử, giúp nó không bị rò lưu chất và cách ly các bộ phận phía trên thân không bị ngấm nước.
• Hai mặt bích kết nối đồng hồ nước lạnh có cơ cấu điện tử Vortex với đường ống dẫn lưu chất cần đo. Hai mặt bích được làm hoàn toàn từ kim loại, đảm bảo tính vững chắc khi liên kết, giúp lưu lượng kế làm việc ổn định lâu dài.

Nguyên lý hoạt động đồng hồ đo nước dạng Vortex

Cách thức làm việc của đồng hồ nước lạnh có cơ cấu điện tử dạng Vortex như sau :

Thanh chắn kim loại (thanh cảm biến điện) gắn giữa lòng ống đo, thanh chắn này có cấu tạo đặc biệt nhằm tác động vào dòng chảy. Phía sau thanh chắn là các cảm biến cơ khí hay còn gọi là bộ phận tạo xoáy có khả năng cảm nhận độ chênh lệch áp suất của lưu chất.

Khi không có lưu lượng chảy qua đồng hồ nước lạnh có cơ cấu điện tử, suy ra không có dòng xoáy nào hình thành. Ngược lại, nếu lưu chất đi qua thì dòng xoáy xuất hiện sau thanh chắn. Tạo bởi vùng áp suất cao và áp suất thấp, từ đó gây ra hiện tượng phía sau thanh chắn, được gọi là hiện tượng “Karman Vortex Street”.

Sự chênh lệch áp này liên quan trực tiếp với tần suất xuất hiện của lưu lượng dòng chảy và được cảm biến cơ khí cảm nhận một cách chính xác. Khoảng cách giữa hai dòng xoáy liên tiếp tương ứng với một thể tích lưu chất nhất định.

Tổng thể tích được tính bằng cách đếm dòng xoáy đi qua đồng hồ nước lạnh có cơ cấu điện tử. Tốc độ dòng chảy càng cao thì tần số đo càng lớn, tương ứng với lưu lượng lưu chất càng nhiều.

Đồng hồ nước lạnh có cơ cấu điện tử Vortex được ứng dụng ở đâu

Bạn biết không, đồng hồ nước lạnh có cơ cấu điện tử dạng này có thể làm việc trong cả môi trường khí, hơi nóng chứ không chỉ riêng nước. Trong thực tế, chúng ta không khó để bắt gặp thiết bị đo hơi – khí – chất lỏng kiểu Vortex, nó được ứng dụng phổ biến trong các ngành nghề như :

• Công nghiệp đồ uống, thực phẩm, dược phẩm,…
• Lọc dầu, hóa dầu, luyện kim.
• Công nghiệp xử lý bột giấy, công nghiệp gang thép.
• Giám sát hóa chất, nước khử trùng, dung môi pha loãng, dung dịch hóa học.
• Ứng dụng đồng hồ nước lạnh có cơ cấu điện tử ở hệ thống thoát nước, cấp nước công cộng.
• Và ứng dụng rộng rãi trong ngành khai thác, chế biến, sử dụng than đá, dầu mỏ.

Đồng hồ nước lạnh có cơ cấu điện tử siêu âm

Đồng hồ nước lạnh có cơ cấu điện tử siêu âm là một trong những loại thiết bị đo lường dòng chảy nước tốt nhất hiện nay. Nó được tin dùng trong hệ thống cấp nước. Nhờ sử dụng cơ cấu siêu âm để thống kê lưu lượng nước thông qua ống dẫn di chuyển đến thân đồng hồ.

Ưu điểm đáng chú ý của đồng hồ nước lạnh có cơ cấu điện tử dạng siêu âm bao gồm:

• Như đã nhắc đế ở trên, thiết bị do kiểu siêu âm có khả năng đo lường chính xác lưu lượng nước chảy qua ống dẫn mà không bị ảnh hưởng bởi áp suất. Chính bởi vì cơ cấu siêu âm không phụ thuộc vào áp suất của hệ thống nước, nên đảm bảo độ tin cậy trong việc đo lường.
• Cách kết nối, lắp đặt và sử dụng khá đơn giản, chi phí lắp đặt cũng ở mức trung bình, không làm ảnh hưởng đến kinh tế của bạn do phát sinh chi phí lắp đặt.

Tuy nhiên, sản phẩm đồng hồ nước lạnh có cơ cấu điện tử siêu âm cũng còn tồn tại một số hạn chế, ví dụ như :

• Đòi hỏi nguồn điện: Thiết bị điện tử này cần nguồn điện để hoạt động, điều này có thể tạo ra một yêu cầu thêm về cung cấp nguồn trong hệ thống.
• Đòi hỏi bảo trì định kỳ: Để đảm bảo độ chính xác của đồng hồ nước lạnh có cơ cấu điện tử, cần thực hiện bảo trì định kỳ thông qua kiểm tra và hiệu chỉnh cảm biến siêu âm.

Mặc dù còn tồn tại một số hạn chế nhỏ, nhưng đánh giá chung nó vẫn là một sản phẩm tốt. Nên người tiêu dùng vẫn ưu tiên sử dụng nó một cách rộng rãi. Minh chứng là ta thấy nó xuất hiện trong các ứng dụng đo lường dòng chảy nước trong ngành công nghiệp, hệ thống cấp nước công cộng và các ứng dụng khác liên quan đến quản lý lưu lượng.

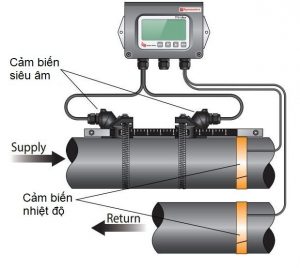

Cấu tạo cơ bản của đồng hồ nước điện tử dạng siêu âm

Cấu tạo đồng hồ nước điện tử siêu âm gồm có 4 bộ phận chính như sau :

• Màn hình hiển thị LCD : tương tự như các màn hình của đồng hồ nước lạnh có cơ cấu điện tử điện từ, Vortex,… nó cũng có công dụng là biểu diễn kết quả đo lưu lượng dưới dạng số để người dùng thống kê, ghi chép.
• Đầu dò nằm bên trong ống đo, gắn với đường ống thông qua bộ phận kẹp (được gọi là đầu dò bên trong). Đầu dò bên ngoài nối với màn hình bằng một dây dẫn điện.
• Dây truyền tín hiệu là đoạn dây điện nối giữa đầu dò ngoài của đồng hồ nước lạnh có cơ cấu điện tử siêu âm với màn hình hiển thị kết quả LED LCD.
• Bộ xử lý thông tin : Bản chất là một mạch tích hợp hoặc chip điện tử và một vài linh kiện hay thành phần bổ sung khác. có vai trò chuyển đổi tín hiệu, tần sóng siêu âm thành tín hiệu kỹ thuật số gửi đến bộ phận đọc thông tin – màn hình LCD.

Nguyên tắc làm việc của đồng hồ nước lạnh có cơ cấu điện tử siêu âm

Nguyên tắc hoạt động của đồng hồ nước lạnh có cơ cấu điện tử dạng siêu âm dựa trên hiệu ứng Doppler. Tức là, khi nước chảy qua ống dẫn, các sóng siêu âm được phát ra và hút lại bởi dòng chảy nước.

Sự thay đổi trong tần số sóng siêu âm chính là phản ánh tốc độ chảy cùng với lưu lượng của nước. Đồng hồ nước lạnh có cơ cấu điện tử sẽ sử dụng cảm biến sóng để nhận dạng và phân tích sự thay đổi này, từ đó tính toán nhanh, chính xác rồi hiển thị lưu lượng nước đang chảy qua.

Đặc điểm nổi bật của đồng hồ nước lạnh có cơ cấu điện tử siêu âm

Sau đây là đặc điểm của đồng hồ nước lạnh có cơ cấu điện tử siêu âm dạng vận chuyển :

• Sử dụng kỹ thuật đa chiều để đo thời gian chuyển tiếp của chất lỏng, nước sạch, nước thải, hóa chất,…
• Ứng dụng phương pháp đo Transit – Time – nhằm tính thời gian thực tế khi lưu chất đi qua đồng hồ là bao nhiêu.
• Yêu cầu môi trường lưu chất không có bất kỳ bong bóng hay lẫn bọt khí nào vào trong lưu chất.
• Đồng hồ nước lạnh có cơ cấu điện tử siêu âm có thể đo lường mà không gặp bất kỳ hạn chế nào về hướng dòng chảy và vận tốc dòng chảy.
• Điều kiện bắt buộc cần để đồng hồ nước lạnh có cơ cấu điện tử siêu âm làm việc là đường ống phải luôn chứa đầy lưu chất bên trong.

Lắp đặt đồng hồ nước lạnh có cơ cấu điện tử

Việc lắp đặt đồng hồ nước lạnh có cơ cấu điện tử nhìn thì có vẻ đơn giản nhưng thực chất công việc này cần sự tỉ mỉ và độ chính xác cao. Vì vậy, khâu lắp đặt không thể thực hiện qua loa sẽ làm giảm tuổi thọ và công suất làm việc của đồng hồ nước lạnh có cơ cấu điện tử.

Ngay sau đây, chúng tôi xin được chia sẻ kinh nghiệp lắp đặt đồng hồ nước lạnh có cơ cấu điện tử nhanh (rút ngắn thời gian) nhưng vẫn đảm bảo hiệu quả.

1.Bước 1 : Vệ sinh đường ống và bề mặt tiếp xúc của ống với đồng hồ đo nước. Tiến hành làm sạch lòng ống, vị trí mối nối,..

2.Bước 2 : Xác định cách lắp đặt, vị trí gắn đồng hồ nước lạnh có cơ cấu điện tử vào hệ thống. Bằng cách xem xét :

• Yêu cầu lắp đứng hay lắp nghiêng, nằm ngang hay nằm dọc?
• Vị trí gắn thiết bị sao cho dễ quan sát giá trị ở màn hình LCD. Đặc biệt, không lắp đồng hồ nước lạnh có cơ cấu điện tử ở vị trí có điện từ, điện trường – từ trường mạnh.
• Đoạn ống trước và sau phải thẳng và cùng chiều với chiều đặt đồng hồ đo nước.
• Tốt nhất nên lắp theo chiều dòng chảy được in ở thân đồng hồ nước lạnh có cơ cấu điện tử.

3.Bước 3 : Lắp đặt đồng hồ nước lạnh có cơ cấu điện tử kết nối mặt bích

• Đưa mặt bích đường ống lên và kết nối với đồng hồ nước lạnh có cơ cấu điện tử, rồi cố định các lỗ kết nối trên mặt bích.
• Thực hiện hàn điểm để cố định mặt bích, chú ý khi hàn không hàn kín, tránh làm hỏng đồng hồ nước lạnh có cơ cấu điện tử do mối hàn sinh nhiệt.
• Đưa đồng hồ đo nước xuống và tiến hành hàn kín, kéo. Sau khi mối hàn đã nguội thì vệ sinh vị trí hà và các bụi bẩn xung quanh
• Xỏ các bu lông đai ốc để siết chặt đồng hồ nước lạnh có cơ cấu điện tử, không quên cho gioăng làm kín vào giữa mặt bích ống và mặt bích đồng hồ.
• Dùng các thiết bị hỗ trợ như cờ lê, mỏ lết để siết chặt các đai ốc, hãy siết đối xứng và đều lực tránh làm biến dạng hay vênh lệch bu lông.
• Sơn phủ sơn chống gỉ ở mối hàn phòng han gỉ khi sử dụng trong thời gian dài.

4.Bước 4 : Kiểm tra, vệ sinh, chạy thử đồng hồ nước lạnh có cơ cấu điện tử. Nếu mọi thứ diễn ra bình thường thì có thể cho thiết bị vào làm việc.

Lưu ý sử dụng đồng hồ nước lạnh có cơ cấu điện tử

Để đồng hồ nước lạnh có cơ cấu điện tử làm việc tốt, ổn định, bền bỉ, lâu dài, không gặp lỗi hay trực trặc hỏng hóc. Bạn cần lưu ý một số vấn đề :

• Sử dụng đồng hồ nước lạnh có cơ cấu điện tử đúng thông số kỹ thuật, đúng mục đích và môi trường lưu chất.
• Thường xuyên vệ sinh, kiểm tra thiết bị đo, có thể bảo dưỡng đồng hồ đo nước theo đúng thời gian khuyến cáo hoặc sớm hơn theo hướng dẫn của nhà sản xuất.
• Không lắp đồng hồ nước lạnh có cơ cấu điện tử gần những thiết bị điện hay nơi có từ trường mạnh.
• Mặc dù sản xuất theo tiêu chuẩn IP68 nhưng nếu không trong trường hợp bắt buộc bạn không nên để đồng hồ nước lạnh có cơ cấu điện tử làm việc trong môi trường ngâm nước liên tục.
• Để đảm bảo an toàn trong suốt quá trình sử dụng, bạn nên lắp đặt thêm cho đồng hồ nước lạnh có cơ cấu điện tử một dây nối đất, cũng là tránh hiện tượng thời tiết cực đoan sét đánh vào thiết bị đo sử dụng điện.

Mua đồng hồ nước lạnh có cơ cấu điện tử chính hãng, giá tốt, bảo hành 12 tháng

Hiện nay có rất nhiều nơi bán đồng hồ nước lạnh có cơ cấu điện tử, việc tìm mua sản phẩm vô cùng dễ dàng. Tuy nhiên, với tình hình phức tạp hiện nay, hàng giả hàng nhái tràn lan trên thị trường. Bạn gần như không thể nhận ra sự khác biệt giữa hàng giả và hàng thật chỉ bằng mắt thường.

Do đó, việc lựa chọn đơn vị uy tín để mua hàng là việc làm cần thiết. Xin giới thiệu đến bạn Công ty TNHH TM & Xuất Nhập Khẩu HT Việt Nam là đơn vị chuyên nhập khẩu và phân phối chính hãng đồng hồ nước lạnh có cơ cấu điện tử ở Việt Nam.

Chúng tôi đảm bảo cung cấp hàng nhập khẩu, chính hãng, đã qua kiểm định, đầy đủ giấy tờ, bảo hành 12 -24 tháng với giá thành tốt nhất toàn quốc.

Để đặt mua đồng hồ nước lạnh có cơ cấu điện tử, quý khách hàng vui lòng liên hệ trực tiếp với Công ty TNHH TM & Xuất Nhập Khẩu HT Việt Nam qua số hotline ở trên Website công ty.

Xin trân trọng cảm ơn!

Các tìm kiếm liên quan

Đồng hồ lưu lượng nước điện tử Woteck

Báo giá đồng hồ nước lạnh có cơ cấu điện tử

Bảng giá chi tiết của đồng hồ nước lạnh có cơ cấu điện tử

Chế độ bảo hành đồng hồ nước lạnh có cơ cấu điện tử

Nên sử dụng đồng hồ nước lạnh có cơ cấu điện tử hay đồng hồ đo nước truyền thống
