Van bi inox 3 ngã

850,000

Thông số kỹ thuật

– Kích cỡ: DN15 – DN300

– Chất liệu: SUS 201, 304/304L, 321, 316/316L

– Kiểu nối: nối ren, lắp bích

– Áp suất: Max  16, 25kg/cm²

– Nhiệt độ: Max  220C

– Môi trường: Nước, dầu, CN thực phẩm, dược phẩm, hóa chất…

– Tình trang: hàng có sẵn

– Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan,..

– Bảo hành: 12 tháng

Một trong các dòng van bi mang chất liệu inox cao cấp có cấu tạo kiểu dáng đặc biệt phải kể tên đến là van bi inox 3 ngã. Sở dĩ chúng nổi bật là do thiết kế kiểu dáng cùng chất liệu đã góp phần tạo ra một loại van bi mới.

Thêm vào đó là kiểu đóng mở và vận hành van bi 3 ngã cũng là một điểm mạnh. Chúng ta hãy cùng nhau đi tìm hiểu về loại này nhé.

Hình dạng của van bi inox 3 ngã

Van bi 3 ngã có chất liệu làm từ inox không gỉ 304, 316, chúng làm việc được ở đa dạng môi trường. Với thiết kế là dạng 3 ống nối, van bi cho phép dòng chảy đi qua và thực hiện chức năng chuyển hướng dòng chảy.

Trên thân van bi 3 ngã inox có các kí hiệu để có thể xác định được chiều mở của dòng chảy. Nếu trên thân không sử dụng kí hiệu, chúng ta có thể dựa vào vị trí tay gạt trên van.

Khi van mở, tay cầm sẽ song song với dòng chảy, và khi đóng, tay cầm sẽ vuông góc. Van bi 3 ngã inox có các kích thước từ DN15 – DN200 và thường có thể là bộ điều khiển tự động hoặc cơ học.

Mục đích của việc thiết kế ra kiểu dáng van bi có 3 ngã này là được sử dụng cho các môi trường muốn trộn lẫn dòng lưu chất. Hoặc là sử dụng để đổi hướng dòng lưu chất, tách dòng chảy ra thanh 2 chiều hướng khác nhau.

van-bi-inox-304

Cấu tạo của van bi inox 3 ngã

So với các loại van bi thông thường khác, van bi inox 3 ngã có cấu tạo phức tạp hơn. Sở dĩ là do chúng có tận 3 đầu nối nên việc vận hành cũng đa dạng hơn.

Thân van: được đúc từ inox cao cấp 304, với thiết kế dạng 3 ống nối vuông góc nhau. Thân van có thể làm việc được ở trong môi trường có áp lực lên đến PN16 và nhiệt độ ở khoảng 220v. Thân van bi là lớp vỏ bên ngoài được dùng để bao bọc các chi tiết bên trong, cũng giúp các chi tiết làm việc được hiệu quả.

Trục van: là inox cao cấp 316 không gỉ sét và có độ cứng cùng bề mặt tráng bóng. Trục sẽ được liên kết trực tiếp với bi van và bộ phận chuyền động. Trục chính là đường nối trung gian để trục tiếp làm bi van mở.

Bi van: sẽ là quả cầu bi được đục 3 lỗ xuyên tâm và vuông góc nhau. Nhờ vào việc đóng mở chúng mà chúng ta có thể đóng ngắt và điều tiết dòng chảy. Và dựa vào thiết kế mà chúng ta sẽ có 2 loại làm việc của van bi 3 ngã inox

Bộ phận chuyền động: là một bộ phận điều khiển, khi chúng ta tác động lực lên chúng để chúng chuyển động sẽ làm bi van xoay theo đúng hướng mong muốn. Bộ phận điều khiển này có thể là cơ học hoặc điều khiển tự động

Gioăng làm kín: làm từ cao su teflon và chúng tạo ra độ kín khít cho van trong quá trình làm việc, không gây rò rỉ

cautao-van-bi-3-nga-inox

Cách vận hành van bi inox 3 ngã

Dựa vào cấu tạo ở trên, chúng ta sẽ có 2 cách vận hành đóng mở van bi 3 ngã inox. Đó là kiểu đóng mở chữ L và kiểu đóng mở chữ T. Và để có thể phân biệt được chúng, hãy cùng đi tìm hiểu nào.

Đóng mở theo dạng chữ L

van-bi-3-nga-chu-l

Cách thức hoạt động của dòng van này là cho phép đóng mở theo dạng chữ L. Khi dòng chảy đi từ 1 ngã đến 2 ngã còn lại thì sẽ có 1 ngã bị chặn. Cụ thể là:

– Khi dòng chảy từ C đi qua A thì B sẽ bị đóng lại

– Khi dòng chảy từ C qua B thì A sẽ bị đóng lại.

Đóng mở dạng chữ T

Loại này thì đóng mở được đa dạng hơn, bởi cách thức vận hành của chúng nhiều hơn dạng chữ L. Đó là

– Khi dòng chảy từ C đi qua A thì B bị chặn

– Khi dòng chảy từ C qua B thì cửa A bị chặn- Và dòng chảy đi qua cả A và B van-bi-3-nga-chu-t

Lý do sử dụng van bi inox 3 ngã

Dòng van bi 3 ngã với chất liệu inox này, làm việc với quá trình đóng mở cho dòng chảy đi qua. Ngoài ưu điểm làm việc ấy thì chúng còn mang các ưu điểm sau:

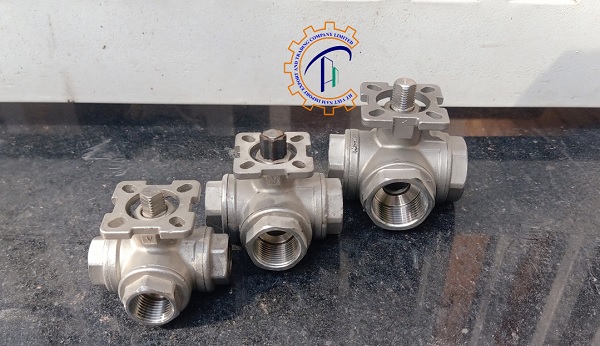

Ưu điểm của van bi ba ngã inox

– Van bi 3 đầu nối có thể cắt hoặc tắt dòng chảy

– Chúng có thể bắt nối dòng chảy từ 2 đầu khác nhau tạo thành 1 dòng chảy hỗn hợp.

– Dòng chảy khi đi qua van bi 3 đầu nối có thể chuyển hướng đến một đích khác một cách dễ dàng.

– Đặc biệt chất liệu từ inox cao cấp cho phép thiết bị van là việc được ở trong đa dạng môi trường.

– Thiết kế kiểu nối lắp ren hoặc lắp bích giúp cho van dễ dàng được lắp đặt và không mất nhiều kì công.

– Quy trình kiểm soát dòng chảy luôn dễ dàng. ưu-diem-van-bi-3-nga

Các quy trình kiểm soát dòng chảy của van bi 3 ngã

– Chúng có thể cắt hoàn toàn dòng chảy đi qua

– Tạo ra hướng đi mới và đích đến khác cho dòng chảy- Dùng trộn lẫn dòng chảy từ 2 hướng khác nhau.

Đặc tính kỹ thuật của van bi inox ba ngã

– Van bi sẽ được kiểm tra đầu đủ về thông số kỹ thuật và chất lượng để đảm bảo trong quá trình vận hành không bị hư hỏng

– Thiết kế của van bi 3 ngã vô cùng chắc chắn và nối ống tiện lợi

– Van bi 3 ngã inox có chất liệu tốt giúp cho môi trường làm việc được đa dạng.

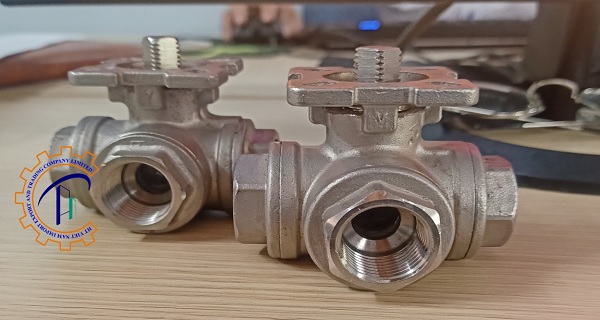

– Van có các kích thước đa dạng dễ dàng cho việc lựa chọn ghép nối. ball-valve-3-nga-inox

Ứng dụng của van bi inox 3 ngã

Van bi 3 ngã inox cao cấp 304, 316 có thể lắp đặt được cho các môi trường như dầu mỏ, hóa chất, luyện kim, công nghiệp nhẹ, nhà máy điện, khí đốt

– Xuất hiện ở trong các hệ thống có áp suất nhiệt độ thấp, có thể kiểm soát lưu lượng dòng chảy như nước, dầu thô, hay các lò sưởi

– Lắp đặt cho các hệ thống làm lạnh, các hệ thống làm việc trên tàu thuyền và các hệ thống máy giặt, diều hòa,..

Ứng dụng van bi dạng chữ L

– Lắp đặt ở các môi trường nước, cấp thoát nước, chuyển hướng dòng chảy trong khu dân cư

– Sử dụng cho các hệ thống nhà máy nhiệt điện, công nghiệp nhé

– Xuất hiện trong các hệ thống làm mát, lò sưởi, dầu thô

Ứng dụng van bi dạng chữ T

Thông thường sẽ được sử dụng nhiều nhất ở các môi trường liên quan đến hóa chất

– Trộn hoặc tách dòng hóa chất và nguyên liệu đi đến nhiều hướng khác nau.

– Sử dụng được cho các hệ thống xả nước ở các khu dân cư và nhà máy xí nghiệp.

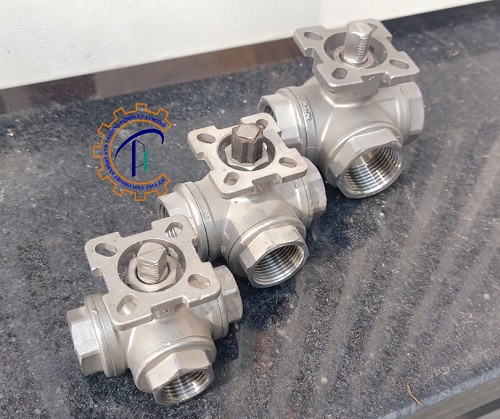

– Xuất hiện cho các ngành thực phẩm, chế biến thực phẩm vi sinh, thức ăn chăn nuôi gia súc.van-bi-ht

Các loại van bi inox 3 ngã

Hiện nay trên thị trường đang xuất hiện các loại van bi inox 3 ngã. Từ kiểu kết nối đến kiểu điều khiển van cũng đa dạng và không kém cạnh với các dòng van bi inox khác

Van bi inox lắp ren 3 ngã

Đây là kiểu kết nối có thiết kế ren ở các đầu nối, nhờ điều này mà việc lắp đặt được trở nên dễ dàng hơn. Bạn không cần phải sử dụng người có trình độ chuyên môn cũng có thể lắp đặt được.

Tuy nhiên, van bi loại này thường không có các kích thước lớn. Bởi việc lắp đặt ở các đường ống lớn và áp lực lớn sẽ gây ra hiện tượng trờn ren. Các loại van bi 3 ngã lắp ren thường có các kích thước từ DN15 – DN65

Van bi inox ba ngã lắp bích

Loại van bi 3 ngã lắp bích này thường mang các kích thước to hơn, tưg DN50 – DN300. Và chúng làm việc được ở trong các môi trường có áp lực và đường ống lớn.

Đây là dòng van bi được lắp đặt vào các hệ thống nhờ các bulong và xiết chặt bằng các đai ốc. Van bi 3 ngã lắp bích có thể khắc phục được các hạn chế của van bi lắp ren.

Tuy nhiên chúng lại có kích thước lớn, và cồng kềnh, việc lắp đặt sẽ tốn nhiều sức lực hơn.van-bi-3-nga-inox-3-mat-bich

Van bi inox phân loại theo bộ phận điều khiển

Xét theo bộ phận điều khiển, chúng ta có thể chia dòng van bi inox này thành 3 loại chính. Đó là van bi thiết kế tay gạt, van bi lắp điều khiển điện và van bi lắp đầu khí nén

Van bi 3 ngã inox tay gạtVan bi 3 ngã inox điều khiển điệnVan bi 3 ngã inox điều khiển khí

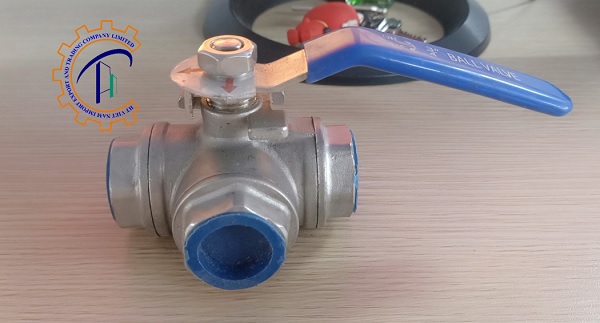

 – Có bộ điều khiển lắp đặt là loại tay gạt
– Cho phép điều chỉnh lưu lượng dòng chảy
– Vận hành bằng cơ tay
– Có các kích thước đa dạng từ DN15 – DN 300 van-bi-tay-gat

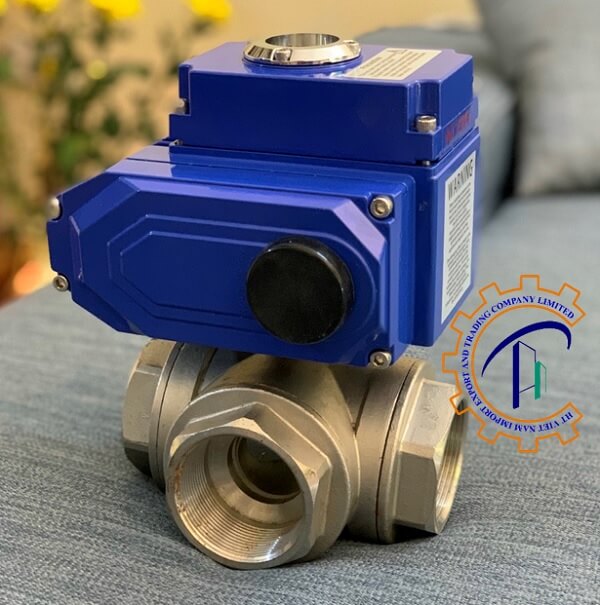

 – Là van bi 3 ngã kết nối với bộ điều khiển điện
– Hoạt động đóng mở van bằng cách cấp điện vào bộ điện
– Nguồn điện hoạt động là 220v, 360v, 24v, 2 pha
– Các kích thước từ DN50 – DN300 van-bi-dieu-khien-dien

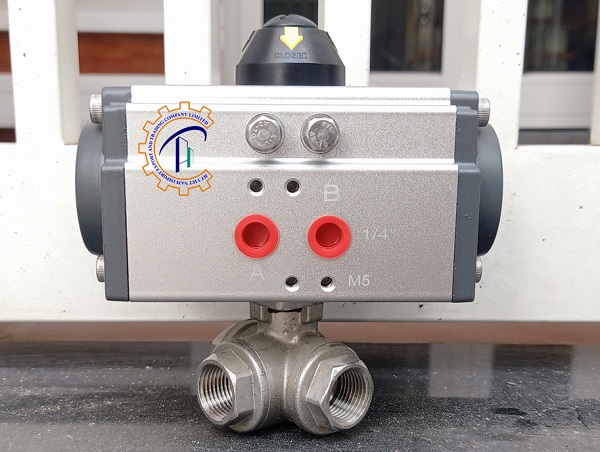

 – Van bi kết hợp với đầu khí nén
– Cấp khí cho van, làm các pitton dịch chuyển và van hoạt động đóng mở
– Áp lực khí là từ 3-8 bar
– Kích thước van là DN50 – DN300 van-bi-dieu-khien-khi-nen
