Van bi Q11F-16

199,000

  • Kích thước: DN15 – DN50
  • Chất liệu: gang cầu, gang xám, gioăng PTFE
  • Model: JS Q11F-16
  • Áp lực làm việc: 1.6 mpa
  • Nhiệt độ làm việc: < 150ºC
  • Môi trường làm việc: nước, dầu
  • Xuất xứ: Trung Quốc
  • Bộ điều khiển: tay gạt
  • Kiểu nối: nối ren
  • Hàng có sẵn, bảo hành 12 tháng.

Van bi gang là một trong những dòng Van bi hiện nay hay được sử dụng cho các hệ thống cấp thoát nước. Với chất liệu bền, chắc, kèm với giá thành rẻ rất phù hợp cho người dùng.

Van bi gang hiện đang có rất nhiều loại, và một trong số đó nên được nhắc đến là van bi Q11F-16. Dưới đây là một số giới thiệu về dòng van này.

Van bi Q11F-16 là gì

Van bi Q11F-16 là dòng van bi được sử dụng cho việc đóng ngắt và điều tiết dòng chảy. Chúng có xuất xứ chính từ hãng JS – Trung Quốc và có kiểu kết nối bích. Còn có tên gọi khác là van bi lắp ren, van bi JS Q11F-16 là dòng hai ngã.

Việc này rất tiện cho việc vận hành sử dụng và vệ sinh đường ống.Van bi gang Q41F-16 thường được sử dụng cho các hệ thống cấp thoát nước, xăng dầu. Với các kích thước từ DN15 – DN50 lắp đặt kiểu nối ren.

Nhiệt độ làm việc mà van bi chịu được là dưới 150 độ C. Và áp lực làm việc cho phép rơi vào 1.2 – 1.8 mpa.Van bi Trung Quốc Q11F-16 nói riêng hay các dòng van bi nói chung khác.

Ngoài chất liệu chịu nhiệt chính từ vật liệu làm việc. Mức nhiệt độ mà van chịu được còn tính theo mức nhiệt mà gioăng làm kín tạo thành.

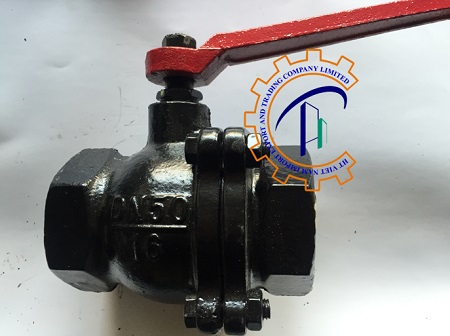

  ball-valve-q11f-16

Thông số kỹ thuật van bi lắp ren Q11F-16

  • Kích thước: DN15 – DN50
  • Chất liệu: gang cầu, gang xám, gioăng PTFE
  • Model: JS Q11F-16
  • Áp lực làm việc: 1.6 mpa
  • Nhiệt độ làm việc: < 150ºC
  • Môi trường làm việc: nước, dầu
  • Xuất xứ: Trung Quốc
  • Bộ điều khiển: tay gạt
  • Kiểu nối: nối ren
  • Hàng có sẵn, bảo hành 12 tháng.

Catalog van bi lắp ren Q11F-van

ball-valve-q11f-16

Cấu tạo và nguyên lý hoạt động của van bi Q11F-16

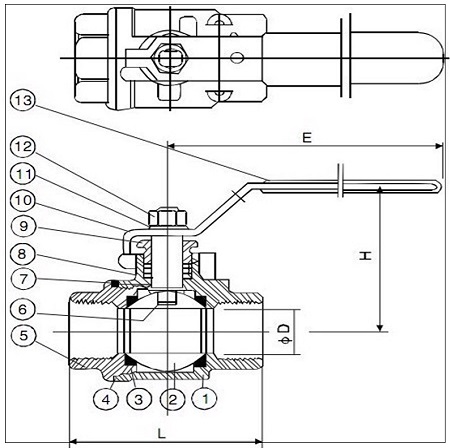

Cấu tạo của van bi Q11F-16

Đối với dòng van bi JS lắp ren Q11F-16 này, cấu tạo của chúng cũng gồm các phần chính như dòng van bi hai ngã có thiết kế hai mảnh thông thường. Gồm các chi tiết thân van, bi van, trục van, tay gạt và gioăng làm kín.

Thân van: Được đúc từ dòng chất liệu gang cầu, thân van cho phép chịu được áp lực làm việc cao. Với thiết kế thân van là gồm hai mảnh ghép lại và sử dụng kiểu nối ren. Giúp người sử dụng có thể tháo rời để thay thế và sửa chữa.

Bi van: cũng làm từ chất liệu gang, bi van hoạt động với chức năng đóng ngắt và điều tiết dòng chảy

Trục van: là bộ phận truyền động trung gian, trục van thực hiện chức năng chuyền tín hiệu từ bộ phận tay gạt xuống viên bi van

– Bộ điều khiển tay gạt tương tự như các dòng van bi thông thường khác.

– Và ngoài ra, van bi còn có các vòng gioăng cao su với chức năng làm kín và tránh việc rò rỉ cho van bi Q11F-16.

cau-tao-van-bi-q11f-16

Nguyên lý hoạt động của van bi Q11F-16

Cách thức vận hành đóng mở van bi JS Trung Quốc rất đơn giản. Việc đóng mở chỉ xoay theo góc từ 0 – 90 độ và 90 độ – 0 độ. Thiết kế nhỏ gọn giúp cho việc đóng mở vô cùng linh hoạt. Lúc van bi ở trạng thái đóng, phần tay gạt vuông góc với thân van.

Gạt tay cầm từ trái sang phải để mở van. Khi đó bi van sẽ được mở ra một đường chảy thẳng cho dòng chảy đi qua. Sau khi ngừng sử dụng, tiến hành gạt tay gạt từ phải sang trái để đóng van bi lại. Khi đó vòng bi được quay trở lại và giấu đi lối thông với hệ thống.

Ưu điểm và ứng dụng của van bi Q11F-16

Trong các hệ thống thường xuyên vận hành, thì việc sửa chữa van thường xuyên cũng là điều khó thể tránh khỏi. Với lý do bảo trì van được thuận lợi, các nhà sản xuất đã chế tạo ra dòng van bi hai mảnh.

Chúng sẽ hỗ trợ quá trình bảo dưỡng được dễ dàng hơn. Dưới đây chúng tôi sẽ chia sẻ về một số ưu điểm của dòng van bi Q11F-16 này.

Ưu điểm của van bi ren JS – Q11F-16

– Cấu trúc của van bi lắp ren JS – Trung Quốc thiết kế rất đơn giản. Mang theo các kích thước nhỏ và trọng lượng nhẹ. Van có thể thuận tiện hỗ trợ quá trình lắp đặt và bảo dưỡng nhanh gọn.

– Sức cản của chất lỏng khi chảy qua van được tính bằng hệ số cản của đoạn ống có cùng chiều dài nối ống với van bi.

– Việc vận hành và đóng mở van bi nhanh chóng, thuận tiện cho việc điều tiết dòng chảy được dễ dàng

– Thiết kế hoàn hảo giúp việc bảo trì van thuận tiện. Vòng đệm trong thân van sẽ hỗ trợ gia tăng thêm độ kín khít và tránh khả năng rò rỉ van.

– Van bi tay gạt JS Q11F-16 được sử dụng cho nhiều ứng dụng. Từ các đường ống có đường kính từ vài mm đến vài mét. Và các hệ thống từ áp lực chân không cao đến áp suất cao.

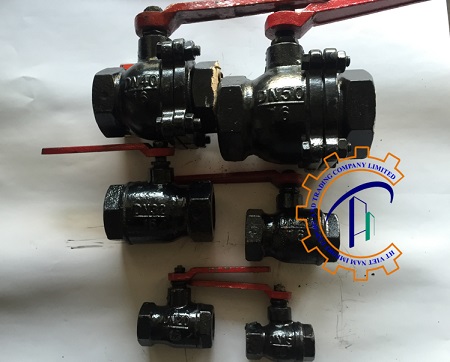

– Khi đóng mở van hoàn toàn, bề mặt làm kín của bi và bệ van luôn được cách ly với lưu chất. Và lưu chất sẽ không gây xói mòn bề mặt làm kín van khi chúng đi qua. van-bi-q11f-16

Ứng dụng của van bi Q11F-16

  • Van bi gang lắp ren Q11F-16 được sử dụng trong các hệ thống đóng ngắt dòng chảy, các hệ thống cấp thoát nước..
  • Xuất hiện trong các hệ thống cấp thoát nước sạch, nước thải, xăng dầu.
  • Van bi JS Q11F-16 còn được lắp đặt trong hệ thống cấp thoát nước của hồ bơi. Ở các bể nuôi trồng thủy hải sản và hệ thống tưới tiêu của nông nghiệp.
  • Van có thể chịu được các môi trường áp lực 16 kgf/cm3, PCCC.

Nơi mua van bi Q11F-16 nhập khẩu

Trên đây là một số chia sẻ về dòng van bi Trung Quốc Q11F-16 này. Ngoài ra, chúng tôi còn cung cấp các dòng van công nghiệp, đồng hồ nước được nhập khẩu trực tiếp. Tại kho hàng, hơn 3000 mặt hàng khác loại đa dạng mẫu mã.

Các mặt hàng được nhập khẩu trực tiếp tại các nước Đài Loan, Hàn Quốc, Nhật Bản,… Sẽ mang lại cho người sử dụng nhiều sự lựa chọn phong phú.Tại đây, khách hàng sẽ nhận được một số ưu đãi sau:

  • Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày
  • Hàng hóa có đầy đủ giấy tờ CO/CQ
  • Tư vấn lắp đặt 24/7
  • Hỗ trợ giao hàng nhanh trong nội thành
  • Báo giá thương mại
  • Hỗ trợ lắp đặt, bảo dưỡng
