van bi nhựa upvc

Giới thiệu về van bi nhựa UPVC

Van bi nhựa UPVC là 1 loại van được làm từ vật liệu nhựa UPVC (Unplasticized Polyvinyl Chloride), là loại nhựa không chứa các chất phụ gia mềm dẻo (plasticizer) như PVC thông thường. UPVC được sử dụng rộng rãi trong sản xuất van do tính năng chống ăn mòn tốt, độ bền cao và khả năng chịu nhiệt tốt.

Dòng van này được thiết kế để kiểm soát và điều khiển dòng chảy của chất lỏng trong các hệ thống đường ống công nghiệp như các hệ thống xử lý nước thải, các hệ thống cấp thoát nước, hệ thống điều hòa không khí,…Ngoài ra chúng là lựa chọn ưu tiên trong các hệ thống có hàm lượng hóa chất và các chất ăn mòn cao.

Một trong những lợi ích của van bi nhựa UPVC là khả năng chịu hóa chất tốt, do đó chúng được sử dụng trong các môi trường chứa axit, kiềm, muối và các chất hóa học khác. Chúng cũng có khả năng chống tia UV và kháng nước biển, cho phép chúng được sử dụng trong các ứng dụng trên biển.

Ngoài ra, van bi nhựa UPVC còn có giá thành thấp hơn so với các loại van bằng kim loại, dễ lắp đặt và bảo trì, có độ cứng và độ bền cao, không gỉ sét và không bị ảnh hưởng bởi các yếu tố môi trường như nhiệt độ, độ ẩm, và tác động của các chất hóa học.

Đặc điểm, tính chất của vật liệu nhựa UPVC

Vật liệu nhựa UPVC (Unplasticized Polyvinyl Chloride) có nhiều đặc điểm và tính chất vượt trội, bao gồm:

• Nhựa UPVC có khả năng chống ăn mòn tốt, do đó thường được sử dụng trong các ứng dụng liên quan đến hóa chất.
• UPVC có độ cứng cao, độ bền tốt và khả năng chống va đập tốt.
• UPVC có khả nang chống oxi hóa, các dung dịch axit, kiềm và muối tốt.
• UPVC có khả năng chống tia UV và không bị phân hủy do ánh sáng mặt trời.
• UPVC có tính năng cách âm và cách nhiệt tốt, giúp giảm tiêu thụ năng lượng cho hệ thống điều hòa không khí.

Thông số kỹ thuật của van bi nhựa UPVC

• Kích thước: Từ DN15 đến DN150.
• Nhiệt độ làm việc: Từ 0 độ C đến 80 độ C.
• Môi trường làm việc: Nước, các dung dịch hóa chất, axit, bazo,…
• Áp lực làm việc: Max 10 kg/cm2.
• Vật liệu chế tạo: Nhựa UPVC.
• Gioăng làm kín: PTFE, EPDM.
• Kiểu kết bối: Kết nối rắc co hoặc kết nối mặt bích.
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malaysia, Việt Nam,…
• Bảo hành: 12 tháng, 1 đổi 1 trong thời gian sử dụng có lỗi do NSX.
• Giấy tờ: Catalog, CO-CQ đầy đủ.
• Tình trạng hàng: Hàng có sản trong kho với đầy đủ các kích thước.

Cấu tạo và nguyên lý hoạt động của van bi nhựa UPVC

Cấu tạo van bi nhựa UPVC

Cấu tạo của van bi nhựa UPVC gồm 5 bộ phận chính như sau:

• Thân van: Là bộ phận chính của van, thân van được làm từ nhựa UPVC với độ dày tương đối để đảm bảo độ bền và độ cứng cho van. Thân van thường có thiết kế hình trụ hoặc hình cầu, tùy thuộc vào loại van.
• Trục van: Trục van là bộ phận giúp cho bi van hoạt động, trục van thường được làm từ thép không gỉ hoặc nhựa UPVC.
• Bi van: Bi van là bộ phận chính của van, có nhiệm vụ ngăn chặn dòng chảy của chất lỏng hoặc khí. Bi van thường được làm từ nhựa UPVC hoặc kim loại, với thiết kế hình cầu được làm lô thông ở giữa bi van.
• Gioăng làm kín: Gioăng làm kín được sử dụng để đảm bảo van bi hoạt động hiệu quả. Gioăng làm kín thường được làm từ vật liệu PTFE hoặc EPDM, với độ dày và kích thước phù hợp với van.
• Bộ phận kết nối: Bộ phận này thường được thiết kết 2 đầu rắc co hoặc 2 đầu mặt bích dùng để kết nối với đường ống hệ thống có cách kết nối tương ứng.

Nguyên lý làm việc của van bi nhựa UPVC

Phân loại van bi nhựa UPVC

Van bi nhựa UPVC được phân loại theo các tiêu chí sau:

Phân loại theo phương thức kết nối

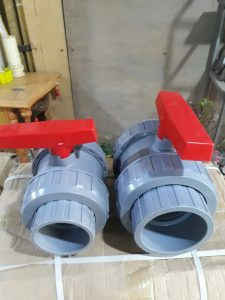

Van bi nhựa UPVC rắc co

Van bi nhựa UPVC rắc co hay còn gọi là van bi nhựa 2 dầu rắc co, loại van này được thiết kế 2 đầu rắc co dán ống ở phần thân của van bi.

Việc thiết kế này giúp van có thể đóng mở nhanh, điểm rò rỉ ít, dễ dàng lắp đặt và sử dụng. Loại van này thường được sử dụng trong các đường ống hệ thống nhà máy sản xuất, các đường ống sản xuất, các hệ thống sân vườn tưới cây,…

Van bi nhựa UPVC mặt bích

Van bi nhựa UPVC mặt bích hay còn gọi là van bi nhựa lắp bích, loại van này được thiết kế 2 mặt bích nhựa ở 2 đầu của thân van theo các tiêu chuẩn nhất định như JIS, DIN, ANSI, BS,…

Việc sử dụng kết nối mặt bích giúp van bi được kết nối với hệ thống chắc chắn hơn, có kín cao và chịu được áp lực đường ống tốt hơn các dòng van bi kết nối khác.

Phân loại theo bộ điều khiển

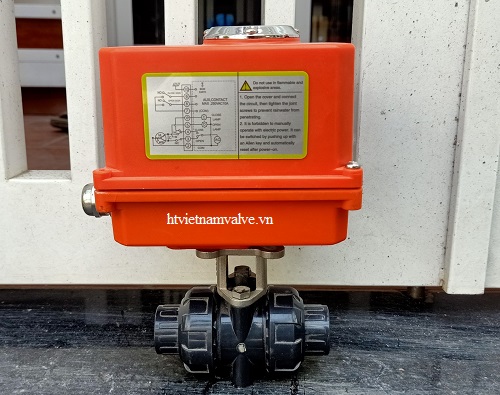

Van bi nhựa UPVC điều khiển điện

Đây là dòng van bi nhựa UPVC được điều khiển bởi mơ tơ điện có dòng điện 24V, 220V, 380V. Loại van bi này hoạt động nhờ vào chuyển động của động cơ điện tạo ra momen xoắn tác động lên trục của van bi xoay 90 độ tương ứng với thiết kế đóng mở của van bi.

Van bi nhựa UPVC điều khiển điện là 1 thiết bị quan trọng trong các hệ thống đường ống tự động hóa của các nhà máy, khu công nghiệp. Với khả năng có điểu khiển việc đóng mở van từ xa, giúp kiểm soát lưu lượng và điều hướng dòng chảy 1 cách chính xác và hiệu quả cao.

Van bi nhựa UPVC điều khiển khí nén

Đây là dòng van bi nhựa UPVC sử dụng bộ điều khiển khí nén có áp từ 0-8bar để thực hiện việc đóng, mở và vận hành van 1 cách chính xác và nhanh chóng. Loại van này hoạt động nhờ vào lực khí nén tác động lên pistong tạo ra lực momen xoắn khiến trục của van bi quay từ đó thực hiện đóng, mở van.

Loại van này thường được sử dụng trong các hệ thống đường ống có yêu cầu việc đóng mở nhanh chóng và chính xác như các hệ thống của nahf máy chế biến hóa chất, các hệ thống công ngiệp xấy dựng, các nhà máy chế biến thực phẩm, đồ uống,…

Phân loại theo thiết kế thân van

Van bi nhựa UPVC 2 ngã

Đây là dòng van bi phổ biến nhất hiên nay, có bi van được thiết kế lỗ xuyên tâm tương đương với kích thước đường ống tương ứng, cho phép dòng lưu chất đi qua.

Loại van này có thiết kế 1 đầu vào và 1 đầu ra, khi van mở lưu chất có thể đi qua van mà không bị ảnh hưởng tới tốc độ và lưu lượng của dòng chảy, khi van được đóng lại nhờ vào thiết kế bi van hình trong giúp giảm áp lực của dòng chảy tác động lên bề mặt của bi van.

Van bi nhựa UPVC 3 ngã

Đây là loại van được sử dụng để điều hướng dòng chảy trong hệ thống đường ống, loại van này có 2 dạng thiết kế đó là thiết kế chữ L và thiết kế chữ T.

Ở dạng thiết kế chữ L van sẽ có 1 đầu vào, 1 đầu ra và 1 đầu sẽ được đồng. Khác với thiết kế chữ L , thiết kế chữ T cho phép van có 1 đầu vào 1 đầu ra hoặc 1 đầu vào và cả 2 đầu còn lại đều là đầu ra.

Van bi nhựa UPVC được ứng dụng phổ biến

Van bi nhựa UPVC là dong van bi được sử dụng phổ biến trong hầu hết các hoạt động công nghiệp lẫn dân dụng hiện nay. Chính vì vậy chúng được úng dụng rất đa dạng và phong phú có thể kể đến như:

• Ứng dụng trong các hệ thống nước sinh hoạt hàng ngày.
• Ứng dụng trong các hệ thống đường ống nước chăn nuôi, các hệ thống đường ống gia xúc, gia cầm.
• Ứng dụng trong các hệ thống đường ống tươi tiêu nông nhiệp các hệ thống bơm nước.
• Ứng dụng trong các hệ thống nước của tòa nhà, các hệ thống nước ở trung tâm thương mại, các khu chung cư.
• Ứng dụng trong các đường ống hệ thống nhà máy xử lý hóa chất, các hệ thống hóa chất như axit, bazo,..
• Ứng dụng trong các hệ thống đường ống sản xuất chế biến thực phẩm, đồ uống.
• Ứng dụng trong các hệ thống phòng cháy chữa cháy.

Ưu điểm và nhược điểm của van bi nhựa UPVC

Ưu điểm của van bi nhựa UPVC

Van bi nhựa UPVC có nhiều ưu điểm, bao gồm:

• Van bi nhựa UPVC có khả năng chống lại nhiều chất hóa học khác nhau như axit, kiềm, muối và các chất gây ăn mòn khác.

• Vật liệu nhựa UPVC có tính chất chống ăn mòn cao, do đó van bi nhựa UPVC thích hợp cho các ứng dụng trong môi trường ẩm ướt, môi trường nước mặn hoặc môi trường có chứa các chất ăn mòn.

• Van bi nhựa UPVC có độ bền cơ học tốt, không dễ bị vỡ hay biến dạng trong quá trình sử dụng. Nó có khả năng chịu được áp lực cao và khả năng chịu nhiệt đáng tin cậy.

• So với các vật liệu khác như kim loại, van bi nhựa UPVC nhẹ hơn nhiều. Điều này làm cho việc lắp đặt và vận chuyển dễ dàng hơn.

• Van bi nhựa UPVC không yêu cầu quá nhiều công việc bảo dưỡng và bảo trì. Vật liệu nhựa này không bị rỉ sét và không cần sơn lại như các van kim loại khác.

• Van bi nhựa UPVC có giá thành thấp hơn so với van kim loại và van công nghiệp khác. Điều này giúp tiết kiệm chi phí cho các dự án và ứng dụng cần sử dụng nhiều van.

Nhược điểm van bi nhựa UPVC

Van bi nhựa UPVC cũng có 1 số nhược điểm nhất định, đó là :

– Được làm từ chất liệu nhựa nên van bi nhựa có khả năng chịu được áp lực và nhiệt độ khá thấp, nhiệt độ tối đa có thể chịu được không quá 80 độ C.

– Được làm từ chất liệu nhựa nên trong quá trình sử dụng van dễ bị nứt vỡ, có độ bền cơ học thấp không thể xo sánh với các dòng van bi được làm từ các chất liệu khác như inox, hoặc gang.

Tuy nhiên các nhược điểm trên đều có thể khắc phục trong quá trình lựa chọn và sử dụng van 1 cách hợp lý, đúng theo chỉ dẩn của nhà sản xuất.

Các lưu ý khí lựa chọn và lắp đặt van bi nhựa UPVC

Với các ưu điểm và nhược điểm của van bi nhựa UPVC ở trên chúng ta cần phải lựa chọn loại van sao cho phù hợp với hệ thống và nhu cầu sử dụng, việc lựa chọn loại van phù hợp giúp cho hệ thống hoạt động hiệu quả tốt, giúp tăng tuổi thọ sử dụng của van, dưới đây là 1 vài lưu ý khi lựa chọn và lắp đặt của van bi nhựa UPVC.

Các lưu ý khi lựa chọn

Dưới đây là 5 lưu ý giúp lựa chọn loại van bi nhựa UPVC phù hợp với hệ thống đường ống:

• Lựu chon theo kích thước đường ống: Van bi nhựa UPVC rất đa dạng về kích thước từ DN15 đến DN100, cần tìm hiểu kích thước đường ống để lựa chọn loại van bi có kích thước phù hợp.
• Lựa chọn theo kiểu kết nối: Có 3 kiểu kết nối chính đó là kết nối mặt bích, kết nối ren và kết nối dan, lựa chọn kiểu kết nối phù hợp với kết nối của đường ống đám bảo việc kết nối được chặt chẽ và kín.
• Lựa chọn theo môi trường làm việc: Van bi nhựa UPVC không thể làm việc ở môi trường có áp lực và nhiệt độ quá cao, cần tìm hiểu áp lực dòng chảy và nhiệt độ của lưu chất trước khi lựa chon van phù hợp.
• Lựa chọn theo thương hiệu sản xuất: Hiện nay trên thị trường có rất nhiều hãng sản xuất các trang thiết bị đường ống khác nhau, cần tìm lựa chọn hãng sản xuất uy tín, chất lượng tốt.
• Lựa chọn theo nhà phân phối: Hầu hết các dòng van bi nhựa UPVC trên thị trường đều được nhập khẩu từ các nước khác, nên việc lựa chọn nhà phân phôi uy tín, hàng chính hãng và có chế độ đãi ngộ khách hàng tốt là điều rất quan trọng.

Với 5 tiêu chí trên, có thể giúp các bạn lựa chọn được loại van bi nhựa UPVC phù hợp với hệ thống, giúp tăng hiệu quả làm việc và tăng tuổi thọ sử dụng của hệ thống đường ống.

Các lưu ý khí lắp đặt

Việc lắp đặt van bi nhựa UPVC vào hệ thống sao cho đúng với kỹ thuật là rất quan trọng, việc này ảnh hưởng trực tiếp đến quá trình vận hành của hệ thống đường ống, dưới đây là 1 số các lưu ý khi lắp đặt :



1. Chuẩn bị các vật dụng cần thiết cho việt lắp đặt, nếu kết nối là mặt bích cần có thêm bulong, ốc vít và gioăng làm kín, kết nối dán thì có thêm keo và kết nối ren thì sẽ có thêm băng tan.

2. Đảm bảo hệ thống trong quá trình lắp đặt phải ngưng hoạt động hoặc vị trí lắp đặt không nằm trong pham vi hoạt động hiện tại của hệ thống.

3. Làm sạch vị trí lắp đặt, đảm bảo vị trí lắp đặt không có các rác, cặn bẩn còn vướng ở bên trong đường ống

4. sau khi lắp đặt xong cần cho van hoạt động thử, nếu xảy ra các vấn đề như rung lắc, rò rỉ lưu chất, cần phải khắc phục ngay. Việc thử này phải được thực hiện cho đến khi không xảy ra vấn đề nào khác nữa mới cho van đi vào hoạt động chính thức.
