Một trong các loại van bi thịnh hành nhất hiện nay nên được nhắc tên chính là dòng van bi nhựa. Đơn giản vì chúng có nhiều ưu điểm và giá thành rẻ. Và dòng van bi nhựa 3 ngã cũng vậy, chúng có các ưu điểm và cách sử dụng riêng.

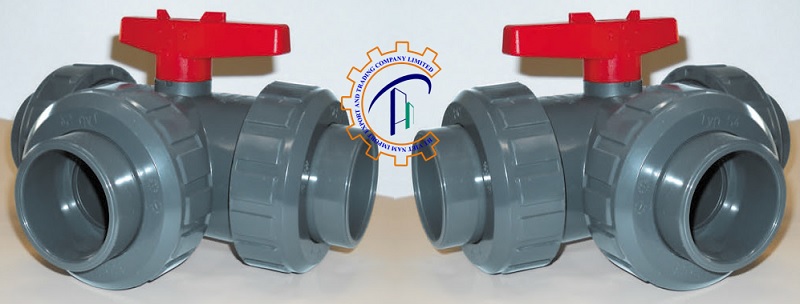

Hình dáng van bi nhựa 3 ngã

van-bi-nhua-3-nga

Van bi nhựa 3 ngã là một sản phẩm được sử dụng rộng rãi trong nhiều hệ thống, Với thiết kế là dạng 3 ống nối, van có thể thực hiện mục đích đổi hướng hoặc chia cắt dòng chảy.

Van bi nhựa 3 ngã được chế tạo từ chất liệu nhựa tổng hợp PVC, uPVC, cPVC, có khả năng chống ăn mòn lưu chất. này có thể sử dụng cho các môi trường như nước, không khí, hóa chất.

Bên trong dòng van bi nhựa này là quả cầu bi được đục lỗ theo dạng chữ T hoặc chữ L. Chúng cũng sẽ cho phép dòng chảy hoạt động theo 2 cách khác nhau.

Mặt khác, ngoài thân van bi là dạng 3 đường chảy, thì bộ phận điều khiển của van bi nhựa cũng rất đa dạng. Chúng có thể là bộ phận tay gạt, hoặc van bi nhựa điều khiển.

Màu sắc van bi nhựa 3 ngã là màu xám đen, và bề dày thân van khoảng 0,5p – 1p . Tùy từng kích thước mà bề dày sẽ tăng theo.

Loại van bi nhựa PVC này có thể có các kích thước từ DN15 – DN200. Và 3 đầu nối được lắp rắc co.

Tính chất của van bi nhựa 3 ngã và cách thức hoạt động của van bi nhựa

Cấu tạo van-bi-nhua-pvc

Van bi nhựa 3 đầu nối PVC được cũng có các bộ phận tương tự như các dòng van bi nhựa PVC thông thường khác. Tuy nhiên, phần thân van lại là hình dáng 3 đầu nối thay vì là 2 đầu như bình thường.

– Thân van: chế tạo từ nhựa tổng hợp, mang lại cho sản phẩm độ cứng ưng ý để làm việc lâu dài. Thiết kế thân van bi là dạng 3 ngã, giúp việc đổi hướng và chia dòng chảy được dễ dàng hơn. Thân van có thể chịu được áp lực làm việc lên đến 10bar và nhiệt độ dao động 50 – 75 độ C

– Trục van: là hợp kim thép hoặc inox không gỉ, trong quá trình làm việc lâu dài sẽ không gây ra tình trạng kẹt van.

– Bi: Được đục lỗ theo dạng chữ T hoặc L, khi việc đóng mở theo các loại sẽ cho phép dòng chảy chạy theo chiều chữ T hoặc chữ L.

– Gioăng làm kín: là cao su cao cấp teflon làm việc được trong môi trường 50-70 độ. Gioăng có tác dụng tạo độ khít cho van bi nhựa, chống rò rỉ.

– Bộ phận điều khiển: Thông dụng nhất của dòng van bi nhựa 3 ngã là dùng tay gạt. Tuy nhiên vẫn có nhiều loại van bi nhựa này sử dụng bộ điều khiển điện hoặc khí.

Các làm việc của van bi nhựa 3 ngã

Đối với dòng này, nguyên lý hoạt động của sản phẩm sẽ được chia theo 2 hướng, đó là: Dạng chữ L và dạng chữ T

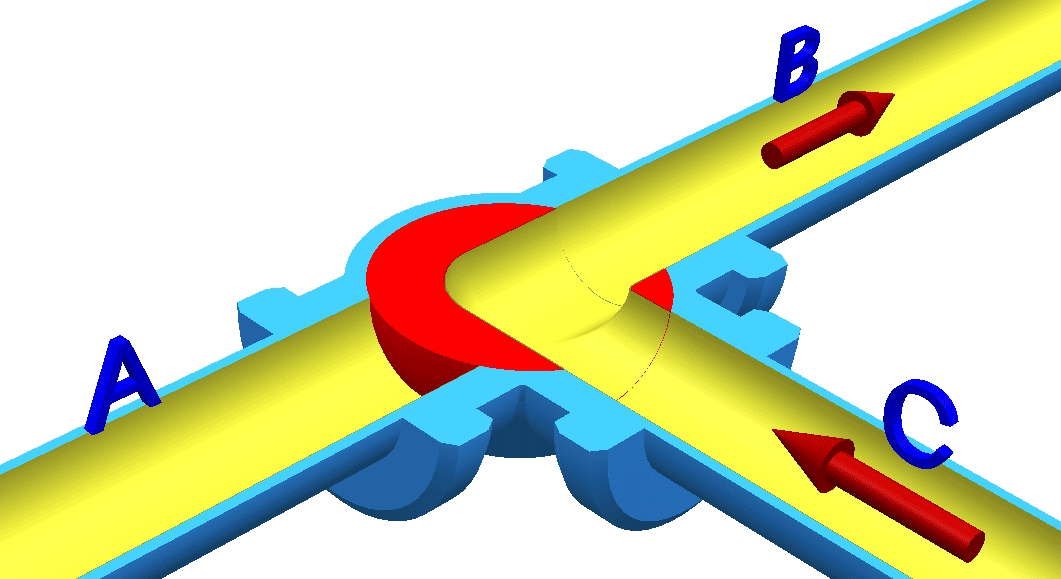

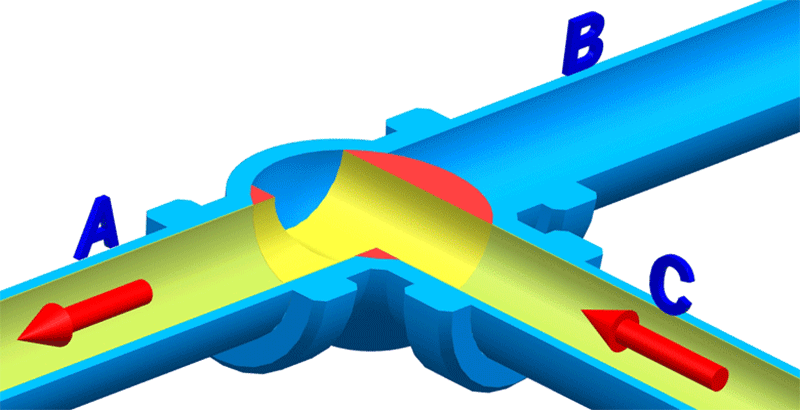

Dạng chữ L cach-hoat-dong-van-bi-3nga-chu-l

Nguyên lý hoạt động của dạng này là chuyển hướng cho dòng chảy đi theo hình chữ L. Khi cho dòng chảy đi từ 1 ngã đến, chúng sẽ được chảy qua một trông hai ngã còn lại.

Cụ thể là khi A đóng thì B sẽ mở, và khi B đóng thì A sẽ mở. Nói cách khác thì:- Dòng chảy từ C qua A thì B đóng- Dòng chảy từ C qua B thì A đóng.

Dạng chữ T

Dạng van bi nhựa này thì hay được sử dụng thông dụng hơn, vì chúng cho dòng chảy đi qua đa dạng hơn

– Dòng chảy đi từ C qua B thì A đóng

– Dòng chảy đi từ C qua A thì B đóng

– Dòng chảy đi từ C qua cả A và B. Như vậy, chúng có cách thức làm việc đa dạng, nên các môi trường mà chúng làm việc cũng sẽ vô cùng phong phú nguyen-ly-lam-viec-van-bi-3-nga-chu-t

Các loại van bi nhựa 3 ngã và ứng dụng của chúng trong đời sống.

Được chia làm 3 loại chính do bộ phận điều khiển tạo ra, van bi nhựa PVC, uPVC có các hình dáng sau

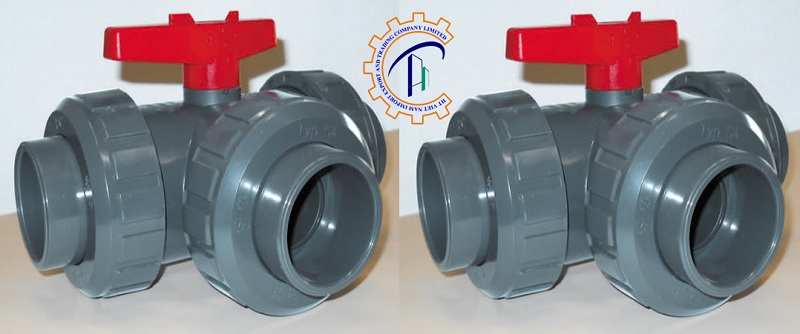

Van bi nhựa 3 ngã tay gạt

Dòng van bi nhựa này dường như đã quá thông dụng đối với mọi người đã từng sử dụng rồi. Chúng mang theo các điểm đặc trưng nhất của dòng van bi nhựa.

Dòng này có thể xem như là loại van bi nhựa PVC phổ thông nhất và cần thiết nhất. Nhờ việc đóng mở bằng cách vận hành cơ học bộ phận tay gạt.

Chúng ta có thể dễ dàng điều tiết được lượng dòng chảy sao cho phù hợp nhất. Tương tự như thế, cách lắp đặt của van bi nhựa này nên lắp hướng lên trên để dễ dàng sử dụng hơn. van-bi-nhua-tay-gat

Ưu điểm

– Van bi nhựa 3 ngã tay gạt có thiết kế nhỏ nhẹ, dễ dàng vận chuyển

– Việc đóng mở bằng tay có thể điều tiết được đòng chảy

– Giá thành rẻ và dễ kết nối với hệ thống.

Ứng dụng

– Van bi nhựa rắc co tay gạt làm việc được trong các môi trường nước, nước sinh hoạt, nước hộ gia đình, khu dân cư

– Lắp đặt cho các môi trường xăng dầu, khí nén, khí gas

– Ứng dụng cho các hệ thống có nồng độ axit loãng như nước muối, bazo, axit loãng, bia rượu

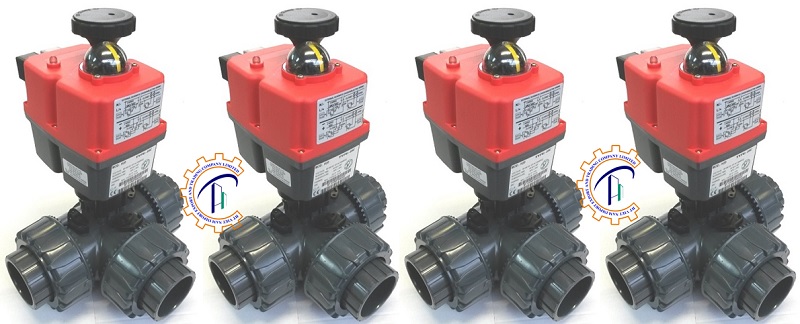

Van bi nhựa 3 ngã điều khiển điện van-bi-3-nga-dien

Loại sản phẩm này là sự kết hợp giữa dòng van bi nhựa PVC cao cấp và bộ điều khiển điện. Chúng làm việc dựa trên nguồn điện được cấp vào van.

Dòng điện cho phép van bi hoạt động đóng mở theo ý người sử dụng muốn. Nguồn điện sử dụng có thể là 2 pha, 220V, 24V.

Cách hoạt động của bộ điều khiển điện cau-tao-cua-bo-dieu-khien-dien

Bằng việc sử dụng dây điện 2 pha có nguồn điện 220V, việc đóng mở sẽ dựa vào kiểu cấp điện và cách vận hành như sau:

– Khi đấu điện dây 2 và 3 cùng 1 lúc thì bộ điện sẽ điều khiển cho van mở.

– Khi cấp điện vào dây 2 và 4 thì ngược lại, van bi sẽ đóng

– Tương tự như vậy, dây 5 và 6 là hai dây báo đèn về tủ. Còn dây 7, 8, 9 là báo tín hiệu về tủ điều khiển.

Ứng dụng

– Van bi nhựa 3 ngã điều khiển điện được lắp đặt ở các hệ thống có sử dụng điện

– Lắp đặt cho các môi trường làm việc cao mà không thể với tới

– Lắp đặt cho các môi trường làm việc như nước, xăng dầu, khí gas

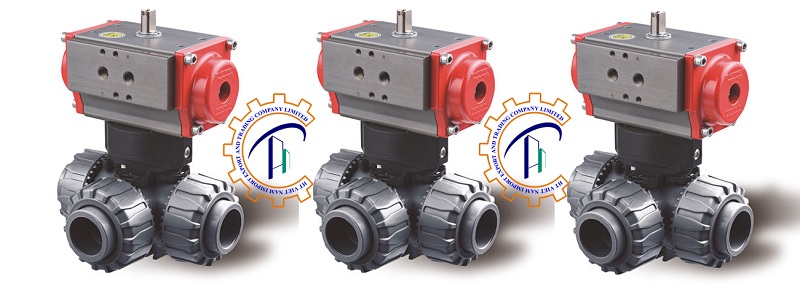

Van bi nhựa 3 ngã lắp khí nén van-bi-3-nga-khi

Cũng tương tự như van bi 3 ngã nhựa, van bi điều khiển khí nén là sự kết hợp giữa van bi nhựa ba ngã và bộ điều khiển khí nén. Cách làm việc cũng là sử dụng khí, cấp chúng vào bộ điều khiển để điều chỉnh van bi đóng mở.

Quá trình làm việc của bộ điều khiển khí

Quá trình đóng mở của dòng van bi lắp đầu khí sẽ hoạt động nhanh hơn lắp đầu điện. Việc chúng ta cấp khí vào, sẽ đẩy pitton ở trong bộ điều khiển xoay, làm van bi hoạt động.

– Khi bạn cấp khí vào đầu A, pitton xoay theo chiều kim đồng hồ. Pitton xoay làm trục van bi xoay theo, và van bi nhựa sẽ mở ra

– Khi cấp khí vào đầu B, thì ngược lại, pitton sẽ đóng. Và trục van được liên kết với pitton sẽ xoay theo, làm van đóng..

Ứng dụng

– Van bi có thể được lắp đặt ở các hệ thống làm việc cho môi trường khí nén

– Van được dùng để lắp đặt cho các đường ống làm việc ở trên cao, các nơi mà chúng ta khó với tới

– Van bi nhựa trừ những môi trường có nhiệt độ và áp suất cao thì chúng có thể ứng dụng rộng rãi.

Một số lưu ý khi lắp đặt van bi nhựa 3 ngã

Việc lắp đặt sẽ luôn ảnh hưởng đến quá trình làm việc của van bi nhựa. Để có thể giúp van bi nhựa làm việc được một cách dễ dàng và tuổi thọ lâu dài. Chúng ta cần lưu ý các điều sau Van bi nhựa PVC có thể được lắp đặt ở các môi trường như nước, khí gas, các đường ống có nhiệt độ phòng.

Lưu ý không lắp đầu van bi ngược để tránh việc bảo trì sửa chữa khó khăn. Khi lắp đặt van bi nhựa, nên đảm bảo rằng các đầu nối được khít với ống và không dư thừa khoảng cách. Tránh cho van bi trong quá trình làm việc bị rò rỉ.

– Nên lắp van theo chiều hướng thuận để đóng mở hệ thống không bị sai lệch. Và trong lúc lắp đặt nên lắp van bi dựng đứng thì sẽ thuận lợi làm việc hơn.

– Chú ý các đầu nối bằng rắc co, có thể sử dụng thêm băng tan cho mối nối được chắc chắn hơn.
