Van bi Q41F-16

300,000

Thông số sản phẩm: – Kích thước: DN50 – DN200 – Chất liệu: gang cầu, gang xám, gang HT200 – Model: JS Q41F-16 – Áp lực làm việc: PN16 – Nhiệt độ làm việc: < 150ºC – Môi trường làm việc: nước, hơi nước – Xuất xứ: Trung Quốc – Bộ điều khiển: tay gạt – Kiểu nối: nối bích – Hàng có sẵn, bảo hành 12 tháng.

Thuộc một trong những dòng van bi hai mảnh, dòng van bi Q41F-16 là dòng van bi có xuất xứ tại Trung Quốc. Được đúc nguyên khối từ chất liệu gang cầu cao cấp, và sản xuất trên dây truyền hiện đại. Van bi tay gạt Trung Quốc mang theo các ưu điểm nổi bật sau.

I. Hình dạng của van bi Q41F-16

Được đúc nguyên khối từ dòng gang cầu có trọng lượng nhẹ hơn 20 – 30 % so với chất liệu gang xám. Van có thể dễ dàng di chuyển và lắp đặt một cách thuận lợi.

Sử dụng bộ điều khiển tay gạt sẽ giúp cho việc đóng mở và điều tiết van theo ý muốn của người sử dụng. Hình dạng của van bi Q41F-16 là kiểu dáng van bi hai mảnh nối bích.

Van có thể dễ dàng lắp đặt trong các hệ thống có kích thước lên đến DN200. Nhiệt độ van chịu được là ở khoảng dưới 150 ºC.

Đối với các môi trường cấp thoát nước, các hệ thống hơi nước, việc sử dụng van bi Trung Quốc là hoàn toàn phù hợp.

van-bi-Q41f-16

Cấu tạo của van bi Q41F-16

Đây là dòng van bi hai mảnh có thiết kế nối bích. Còn có tên gọi khác là van bi mặt bích JS Q41F-16. Cấu tạo của sản phẩm mang theo các chi tiết tương tự như dòng van bi tay gạt hai mảnh nối bích thông thường. Gồm:

– Thân van: Được đúc từ dòng chất liệu gang cầu, thân van cho phép chịu được áp lực làm việc cao. Với thiết kế thân van là gồm hai mảnh ghép lại và sử dụng kiểu nối bích. Thân van cho phép người sử dụng có thể tháo rời để thay thế và sửa chữa.

– Bi van: cũng làm từ chất liệu gang, bi van hoạt động với chức năng đóng ngắt và điều tiết dòng chảy

– Trục van: là bộ phận truyền động trung gian, trục van thực hiện chức năng chuyền tín hiệu từ bộ phận tay gạt xuống viên bi van

– Và ngoài ra, van bi còn có các vòng gioăng cao su với chức năng làm kín và tránh việc rò rỉ cho van bi Q41F-16.

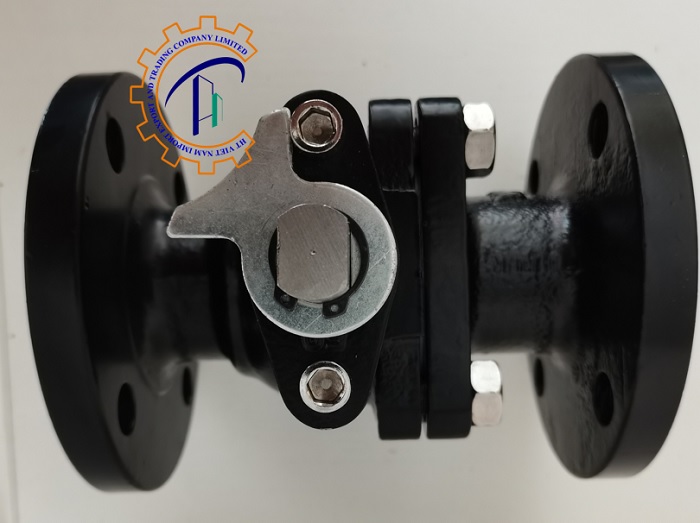

van-bi-gang-js-trung-quoc

Dãi thông số van bi Q41F-16

Bảng thông số định mức làm việc của van bi Q41F-16

ModelÁp lực (MPA)

Test

Nhiệt độ làm việcMôi trường làm việc
MaxKết thúc
JS Q41F-161.62.41.8< 150ºCNước, hơi nước.

Bảng cấu tạo chất liệu van

Bảng thành phần chất liệu của các chi tiết van bi JS Q41F-16 Trung Quốc

Parts nameMaterial
Body, coverGang HT200
Seal ringCao su Teflon
BallGang xám

II. Ưu điểm của van bi Q41F-19 Trung Quốc

Mỗi một dòng van công nghiệp sẽ đều có một ưu nhược điểm riêng biệt. Và không riêng gì van bi Trung Quốc, vì chúng cũng có một số đặc tính tốt. Dưới đây là một số ưu điểm của van bi Q41F-19.

Ưu điểm của van bi Trung Quốc

– Cấu trúc của van bi mặt bích Trung Quốc thiết kế rất đơn giản. Mang theo các kích thước nhỏ và trọng lượng nhẹ. Van có thể thuận tiện hỗ trợ quá trình lắp đặt và bảo dưỡng nhanh gọn.

– Sức cản của chất lỏng khi chảy qua van được tính bằng hệ số cản của đoạn ống có cùng chiều dài.

– Việc vận hành và đóng mở van bi nhanh chóng, thuận tiện cho việc điều tiết dòng chảy được dễ dàng

– Thiết kế hoàn hảo giúp việc bảo trì van thuận tiện. Vòng đệm trong thân van sẽ hỗ trợ gia tăng thêm độ kín khít và tránh khả năng rò rỉ van.

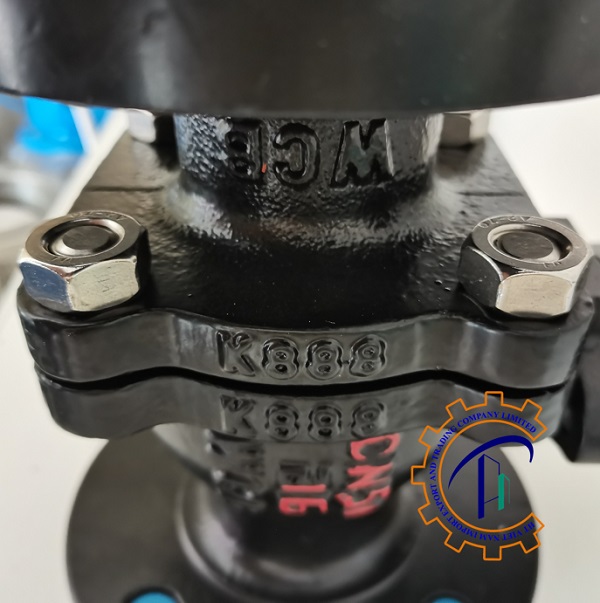

– Van bi tay gạt JS Q41F-16 được sử dụng cho nhiều ứng dụng. Từ các đường ống có đường kính từ vài mm đến vài mét. Và các hệ thống từ áp lực chân không cao đến áp suất cao.van-bi-lap-bich-trung-quoc

Lý do sử dụng van bi Q41F-16

– Trong các hệ thống thường xuyên vận hành, thì việc sửa chữa van thường xuyên cũng là điều khó thể tránh khỏi. Với lý do bảo trì van được thuận lợi, các nhà sản xuất đã chế tạo ra dòng van bi hai mảnh. Chúng sẽ hỗ trợ quá trình bảo dưỡng được dễ dàng hơn.

– Sử dụng kiểu nối bích giúp van có thể lắp đặt thuận lợi và đơn giản nhất có thể

– Van bi JS Q41F-16 có thể chịu được áp lực lên đến 1.6 MPA, tương đương với 16 kgf/cm3

– Khi đóng mở van hoàn toàn, bề mặt làm kín của bi và bệ van luôn được cách ly với lưu chất. Và lưu chất sẽ không gây xói mòn bề mặt làm kín van khi chúng đi qua.

III. Ứng dụng của van bi Q41F-16

– Van bi tay gạt Trung Quốc được sử dụng trong các hệ thống đóng ngắt dòng chảy, các hệ thống cấp thoát nước..

– Van có thể chịu được các môi trường áp lực cao lên đến 16 kgf/cm3

– Xuất hiện trong các hệ thống cấp thoát nước sạch, nước thải, rác

– Van bi JS Q41F-16 còn được lắp đặt trong hệ thống cấp thoát nước của hồ bơi. Ở các bể nuôi trồng thủy hải sản và hệ thống tưới tiêu của nông nghiệp.

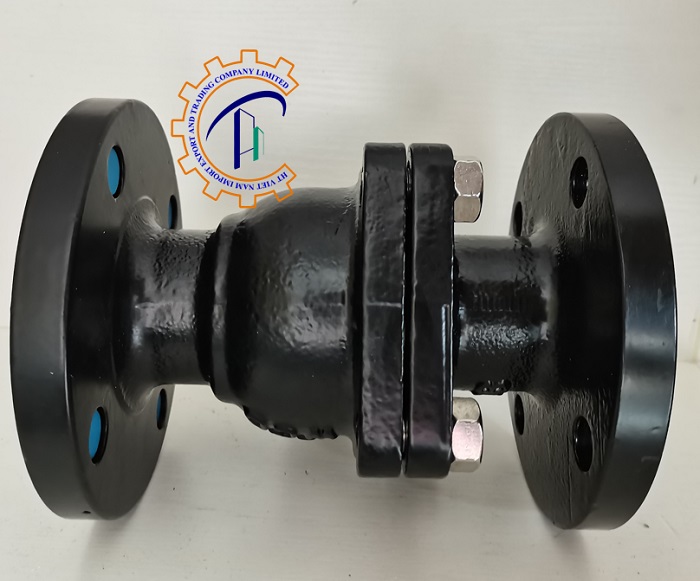

van-bi-js-q41f-16

Bảng kích thước các chi tiết của van bi JS Q41F-16 Trung Quốc

TypeDN

Kích thước (mm)

LDD1D2b-fz-ødD0
Q41F-16401251451108518-34-ø18240
5012516012510020-34-ø18240
6513518014512020-34-ø18350
8015019516013522-38-ø18400
10016521518015524-38-ø18500
12519024521018526-38-ø18600
15022028024021026-38-ø23600
20025035529526530-312-ø23800

IV. Mua van bi Q41F-16 chất lương – Giá tốt

ball-valve-made-in-china

Trên đây là sơ lược một số thông tin về dòng van bi gang mặt bích tay gạt của Trung Quốc. Ngoài ra, chúng tôi còn cung cấp các dòng van công nghiệp được nhập khẩu trực tiếp từ các nước lớn. Các dòng van như van bi tay gạt Wonil – Hàn Quốc, van bi có tán – Malaysia ,…

Và các dòng van công nghiệp đa dạng khác như van cổng, van cầu, van màng hóa chất.Các dòng van nhập khẩu trực tiếp được chúng tôi bảo hành trong vòng 12 tháng.

Và được đổi trả trong vòng 3 – 7 ngày nếu không đúng loại sản phẩm khách hàng yêu cầu. Các mặt hàng của công ty sẽ có đầy đủ các giấy tờ bảo hành, phiếu mua hàng, giấy kiểm định,.

.Xem thêm: van bi gang.
