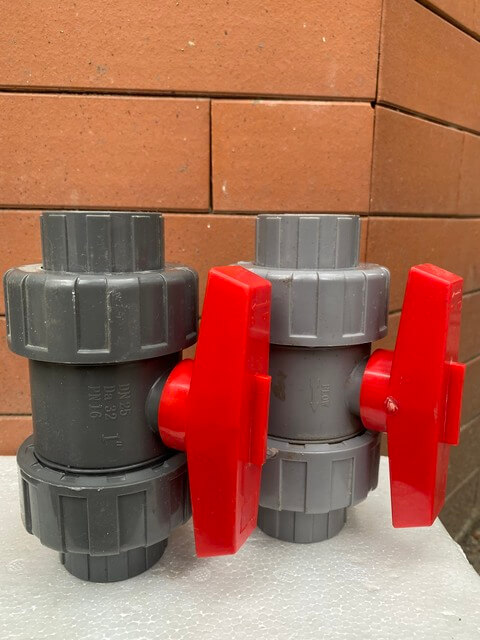

Van bi nhựa

35,000

Thông số kỹ thuật

  •  – Chất liệu: Nhựa PVC, uPVC, PPR, cPVC, HPDE
  •  – Kích thước: Phi 21, phi 27, phi 32, phi 42, phi 49, phi 60, phi 75, phi 76, phi 89, phi 90, phi 110, phi 114.
  •  – Gioăng làm kín: cao su EPDM, Teflon, Viton
  •  – Tiêu chuẩn: ANSI
  •  – Áp suất: 150 PSI
  •  – Nhiệt độ: 80 độ C
  •  – Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc
  •  – Kiểu kết nối: lắp bích, rắc co
  •  – Môi trường sử dụng: nước, khí, chất lỏng
  •  – Bảo hành 12 tháng
  •  – Giấy tờ: CO/CQ đầy đủ.

Hầu hết mỗi người sử dụng đều đã tiếp xúc với dòng sản phẩm phụ kiện đường ống mỗi ngày. Các loại phụ kiện rất đa dạng, mang những nét đặc trưng riêng.

Chúng được chế tạo ra nhằm phục vụ cho nhu cầu thiết yếu của người sử dụng. Hôm nay mình sẽ giới thiệu với các bạn về loại phụ kiện đường ống, thứ mà giúp chúng ta đóng mở dòng chảy dễ dàng, chính là van bi nhựa.

Van bi nhựa là gì

van-bi-nhua-la-gi

Van bi nhựa là dòng van bi được chế tạo từ nhựa PVC, uPVC. Là một trong các dòng van được sử dụng cho các hệ thống nước sạch, nước ngọt, nước thải,.. Đây là một trong các dòng van được vận hành đơn giản cho nên ngày nay, chúng còn được sử dụng rất rộng rãi trong các hệ thống lớn bé của hộ gia đình hay xí nghiệp.

Van bi nhựa PVC có độ cản trở dòng chảy nhỏ, dẫn đến sự giảm áp suất và hiện tượng tạo xoáy nước là rất thấp. Điều này giúp cho van đóng mở và thay đổi hướng dòng chảy dễ dàng. Tuy nhiên van không nên dùng cho các mục đích như điều chỉnh dòng chảy. Vì khả năng gây mòn cửa van là rất cao.

Van bi nhựa uPVC là loại van được chế tạo ra bằng cách cải tiến công thức từ nhựa PVC. Trong thành phần của nhựa uPVC có ít độ dẻo nên van bi uPVC thường cứng hơn PVC gấp 2 lần. Nhờ vậy, van nhựa uPVC có thể làm việc được trong các môi trường có áp suất cao hơn. Hoặc có tính chất oxi hóa.

Cấu tạo và nguyên lý hoạt động của van bi nhựa

Cấu tạo cau-tao-van-bi

Gồm 5 bộ phận chính

– Thân van: được làm từ chất liệu nhựa PVC, uPVC,… Thân van liên kết các bộ phận lại với nhau, tạo thành một khối thống nhất. Không chỉ vậy, thân van là nơi chịu áp lực làm việc chính của cả van.

– Bi van: có thể làm từ nhựa PVC, uPVC hoặc từ inox không gỉ như 304, 316. Bên trong bi van là được đục một đường thẳng xuyên tâm, giúp dòng chảy đi qua.

– Trục van: nối thẳng với bi van, chế tạo từ thép không gỉ 304. Một đầu trục còn lại được gắn vào bộ phận điều khiển. Khi bộ phận điều khiểu quay, tác động lên trcj van, làm bi van quay.

– Gioăng làm kín: nằm bên trong van, ở cạnh bi van và ở bộ phận điều kiển. Gioăng có chức năng làm kín van bi, không để dòng lưu chất chảy qua.

– Bộ phận điều khiển: đây có thể là tay vặn, hoặc bộ điều khiển tự động. Tùy vào kích thước van mà sử dụng bộ phận điều khiển cho phù hợp.

Thông số kỹ thuật

thong-so-ky-thuat

– Chất liệu: Nhựa PVC, uPVC, PPR, cPVC, HPDE

– Kích thước: Phi 21, phi 27, phi 32, phi 42, phi 49, phi 60, phi 75, phi 76, phi 89, phi 90, phi 110, phi 114.

– Gioăng làm kín: cao su EPDM, Teflon, Viton

– Tiêu chuẩn: ANSI

– Áp suất: 150 PSI

– Nhiệt độ: 80 độ C

– Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc

– Kiểu kết nối: lắp bích, rắc co

– Môi trường sử dụng: nước, khí, chất lỏng

– Bảo hành 12 tháng

– Giấy tờ: CO/CQ đầy đủ.

Nguyên lý hoạt động

Cũng giống như các loại van bi khác, van bi nhựa cũng thực hiện chức năng đóng mở dòng chảy bằng cách. Khi tác động lực lên phần bộ phận điều khiển, khiến trục van chuyển động.

Trục quay làm bi van quay theo, và sẽ xuất hiện đường thẳng xuyên tâm của bi van. Cứ như vậy giúp dòng chảy đi qua, và làm thay đổi trạng thái của van.

Van bi nhựa có thể sửa chữa được khôngvan-bi-tay-gat

Sẽ có rất nhiều bạn thắc mắc về vấn đề này, vì sao van bi nhựa lại bị hỏng? Và liệu chúng ta có thể sửa chữa được không? Vâng, vậy mình sẽ nói luôn là van bi có thể tháo dời được, tuy nhiên do van bi nhựa có giá thành rẻ.

Nên khi van bị hỏng, người ta sẽ thay thế bằng van khác. Điều này giúp giảm bớt thời gian để hệ thống có thể hoạt động lại nhanh hơn là sửa chữa. Có rất nhiều nguyên nhân gây ra hỏng van, có thể là do tác đọng từ môi trường làm việc.

Hoặc là do cách sử dụng chưa đúng. Để kiểm tra xem van bi có bị hỏng hay không, chúng ta có thể làm các bước sau:

Bước 1: đóng mở van lạp đi lặp lại vài lần xem van có bị kẹt hay không

Bước 2: kiểm tra chiều lắp đặt của van xem đã đúng hay chưa.

Bước 3: kiểm tra áp lực của dòng chảy và kích thước của van bi đã phù hợp chưa. Nếu cả 3 bước vẫn ổn, mà van bi vẫn không được đạt yêu cầu, thì có thể là do quả cầu bi đã bị mòn, cần thay mới bằng van khác để tránh dò rỉ dòng chảy.

Một số tính chất nổi bật của van bi nhựa

Ưu điểm

uu-diem-van-bi

– Với chất liệu nhựa, tạo ra khả năng không gỉ và không oxi hóa, nên van chống ăn mòn hóa chất rất tốt. Đặc biệt có thể áp dụng cho các môi trường bazo, kiềm, muối kẽm,..

– Khối lượng nhẹ, dễ dạng vận chuyển, việc lắp đặt cũng rất đơn giản.

– Bề mặt nhẵn bóng, ít tạo ra ma sát, không bị lắng đọng dòng chảy, không sợ tắc đường ống.

– Giá thành van bi nhựa so với các loại van bi khác thường rẻ hơn nhiều, và luôn xuất hiện rất nhiều trên thị trường.

Nhược điểm

– Không chịu được nhiệt độ và áp suất cao, dễ gây biến dạng van.

– Việc vận chuyển nên lưu ý, dễ vỡ, nứt hơn so với van bi đồng hay van bi inox.

Ứng dụng

ung-dung-van-bi

– Van bi nhựa được sử dụng rất nhiều trong các hệ thống đường ống lớn bé, cụ thể như:

– Xuất hiện trong các đường ống dẫn nước, cấp thoát nước, xử lý nước thải,..

– Dùng cho các hệ thống tưới tiêu, thủy canh, thủy sản,..

– Với lợi thế không oxi hóa, rất an toàn khi áp dụng vào các hệ thống thực phẩm, dược phẩm, mĩ phẩm.

– Ứng dụng cho các ngành công nghiệp, bệnh viện, khí, gas, xăng dầu, chung cư,..

– Đặc biệt van bi còn xuất hiện trong các nhà máy sử dụng hóa chất, như bazo, muối clozua, muối kẽm, axit nhẹ..

Phân loại van bi nhựa

Van bi nhựa có rất nhiều hình dạng kích thước hay chất liệu chế tạo rất là khác nhau. Vì vậy, để nhạn biết rõ các loại van bi nhụa này, hãy lưu ý:

Phân loại theo cách lắp đặt

Van bi lắp bích

van-bi-lap-bich

Là dạng van bi có chất liệu chế tạo từ nhựa dùng để đóng mở dòng chảy. Hai đầu van bi dùng để nối vào hệ thống có gắn hai mặt bích và được xiết chặt bằng bulong.

Dạng van này hay được dùng cho các hệ thống hóa chất, nước thải, nước sạch lớn. Có thể đóng mở bằng tay gạt hoặc lắp bộ phận điều khiển.

Thông số:

  • Kích thước: DN50 – DN150
  • Chất liệu: PVC, uPVC, cPVC
  • Kiểu nối: lắp bích
  • Áp suất: PN10
  • Nhiệt độ max: 80 độ C
  • Môi trường: nước, chất lỏng, khí…
  • Gioăng làm kín: cao su teflon, epdm

Van bi lắp rắc co

van-bi-hai-dau-rac-co

Cũng là dòng van bi được làm từu nhựa và có hai đầu nối được gắn rắc co. Các loại van này thường có kích thước nhỏ hơn để làm việc cho các hệ thống nhỏ. Xuất hiện ở trong hầu hết các môi trường có nhiệt độ phòng.

Thông số

  • Kích thước: DN15 – DN80
  • Chất liệu: cPVC, uPVC, PP
  • Kiểu lắp: rắc co
  • Áp suất: PN10
  • Nhiệt độ max =80 độ C
  • Môi trường: nước, dầu, khí,.
  • Gioăng làm kín: cao su teflon.

Lưu ý

Do lắp rắc co, khi lắp đặt phải dùng lực vặn chặt các đầu nối. Điều này sẽ rất khó khăn nếu dùng vào việc lắp các đường ống lớn. Vì lúc đó các đường ống lớn đang hoạt động đều có áp lực cao.

Khiến việc lắp đặt khó khăn và dễ trờn ren. Đấy là lý do mà người ta chỉ thiết kế ra van bi nhựa rắc co có kích thước bé. Để lắp các hệ thống dễ dàng hơn.

Phân loại theo bộ phận điều khiển

Van bi nhựa tay gạt

van-bi-tay-gat

Là một trong các dòng van bi xuất hiện rỗng rãi nhất trên thị trường. Nhờ bộ phận đóng mở cơ học, van dễ dàng được sử dụng và làm việc rất nhanh gọn. Tuy nhiên, van bi tay gạt chỉ nên sử dụng kích thước bé.

Thông số

  • Kích thước: DN15 – DN80
  • Chất liệu: cPVC, uPVC, PP
  • Kiểu van: tay gạt
  • Áp suất: PN10
  • Nhiệt độ max = 80 độ C
  • Môi trường: nước, dầu, khí,.
  • Gioăng làm kín: cao su teflon.

Van bi nhựa điều khiển điện

van-bi-dieu-khien-dien

Lắp ghép giữa van bi nhựa và bộ phận điều khiển điện, van sử dụng cho các nguồn điện 220V, 24v, 380v. Khi cấp điện vào mô tơ, giúp trục qua, và quả cầu bi sẽ quay theo. Dòng van này chuyên sử dụng cho các hệ thống hóa chất, chất ăn mòn.

Thông số

  • Kích thước: DN15 – DN200
  • Chất liệu: cPVC, uPVC, PP
  • Kiểu lắp: lắp bộ điều khiển điện
  • Kết nối: rắc co, lắp bích
  • Áp suất: PN10
  • Nhiệt độ max = 120 độ C
  • Môi trường: nước, dầu, khí, bột, hơi,…
  • Gioăng làm kín: cao su teflon.
  • Điện áp: 24v, 220v, 380v
  • Kiểu hoạt đông: ON/OFF

Van bi nhựa điều khiển khí nén

van-bi-dieu-khien-khi-nen

Cùng là dạng van nhựa có lắp ghép với đầu khí nén để có thể đóng mở và điều tiết dòng chảy. Khi cấp khí, piston chuyển động tạo ra cơ năng tác động trực tiếp lên trục làm trục xoay.

Trục xoay sẽ giúp cầu bi mở ra haowcj đóng lại, và dòng nước theo đó mà hoạt động.

Thông số kĩ thuật

  • Kích thước: DN15 – DN200
  • Chất liệu: cPVC, uPVC, PP
  • Chất liệu tạo ra bộ điều khiển: hợp kim nhôm nguyên khối.
  • Kiểu lắp: lắp bộ điều khiển điện
  • Kết nối: rắc co
  • Áp suất: PN10
  • Nhiệt độ max = 120 độ C
  • Môi trường: nước, dầu, khí, bột, hơi,…
  • Gioăng làm kín: cao su teflon.
  • Dạng đóng mở: tác động đơn hoặc kép
  • Kiểu đóng mở: ON/OFF
  • Dùng cho đường ống: phi 21 – phi60.
  • Tình trạng: hàng có sẵn
  • Bảo hành: 12 tháng.

Trên đây là một số thông tin chính về dòng van bi nhựa, để biết thêm chi tiết, hãy liên hệ với chúng tôi.

he-thong-lap-dat-van-bi-nhua

Mua hàng chính hãng, giá tốt

Để lựa chọn được sản phẩm ưng ý, khách hàng nên tham khảo trước các loại sản phẩm. Có thể gọi trực tiếp cho chúng tôi để hiểu rõ hơn về sản phẩm phù hợp nhất, tiết kiệm nhất.

Hiện nay công ty TNHH thương mại & XNK HT Việt Nam chuyên cung cấp các dòng van nhựa, van inoxvan bi, van cổng, van 1 chiều với chất lượng tốt. Hàng được nhập khẩu trực tiếp và đầy đủ giấy chúng nhận hàng hóa và giấy xuất xưởng, co/cq.

Muốn sử dụng hàng và hỗ trợ hàng hóa, vui lòng LH: Ms.Nhung – 0981625884
