Van bi UPVC

Van bi UPVC được sử dụng phổ biến trong các hệ thống đường ống cung cấp nước sạch, thủy điện và các đường ống dẫn hóa chất nhờ vào thiết kế của nó. Van bi này cho phép dòng chảy của chất lưu thông qua mà không bị ảnh hưởng đến áp suất, lưu lượng và vận tốc.

Với nhiều ưu điểm nổi bật, van bi UPVC là một sản phẩm được đánh giá cao, bao gồm mức giá cạnh tranh, khả năng chịu hóa chất, kháng mòn và tuổi thọ sử dụng lâu dài.

Van bi UPVC là gì?

Van bi nhựa UPVC là một loại van bi được sản xuất từ vật liệu nhựa UPVC, được sử dụng để điều khiển dòng chảy hoặc thay đổi hướng dòng chảy trong hệ thống ống bằng cách điều chỉnh góc quay của viên bi. Van bi này có thiết kế và vận hành đơn giản, do đó chúng được áp dụng phổ biến trong các hệ thống gia đình và hệ thống tưới tự động, cũng như trong các nhà máy và xí nghiệp công nghiệp.

Van bi UPVC có thể được sử dụng trong nhiều môi trường khác nhau, bao gồm nước, không khí, hóa chất ăn mòn, axit và bazơ. Tuy nhiên, so với van bi làm từ đồng hoặc inox, van bi nhựa UPVC có giới hạn về nhiệt độ làm việc và thường có độ bền cơ học thấp hơn.

Thông số kỹ thuật van bi UPVC

• Kích thước : Từ DN15 đến DN250.
• Vật liệu chế tạo van : Nhựa UPVC.
• Nhiệt độ làm việc : Từ – 10 đến 80 độ C.
• Áp lực làm việc : Max 10 kg/cm2.
• Gioăng làm kín: EPDM, PTFE.
• Kiểu kết nối : Rắc co, lắp mặt bích, kết nôi dán.
• Dạng điều khiển: Tay gạt, điều khiển điện, điều khiển khí nén.
• Môi trường sử dụng : Nước, khí, chất lỏng, các dung dịch hóa chất.
• Xuất xứ : Hàn Quốc, Đài Loan, Trung Quốc.
• Bảo hành : 12 tháng, 1 đổi 1 khi xảy ra lỗi do nhà sản xuất.
• Giấy tờ: Catalogue, CO, CQ, PackingList, TKHQ.
• Tình trạng hàng: Hàng có sẳn trong kho với số lượng lớn.

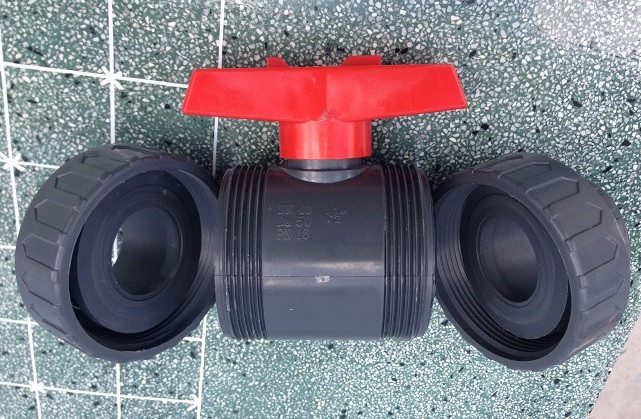

Cấu tạo của van bi UPVC

Cấu tạo của van bi UPVC gồng các thành phần: van bi, thân van, trục van, tay vặn và Gioăng làm kín.

Bộ phận	THÔNG TIN
Thân van:	Thân van được làm bằng nhựa UPVC, có độ bền cao và khả năng chống oxi hóa tốt
Bi van:	Là tiếp xúc trực tiếp với lưu chất, giữ nhiệm vụ đóng và mở van. Bộ phận này thường được làm từ các vật liệu nhựa UPVC hoặc inox 304 – 316.
Trục van:	Là bộ phận kết nối giữa bi van và bộ phận điều khiển, có nhiệm vụ truyền chuyển động từ bộ điều khiển xuống bi van.
Gioăng làm kín:	Đây là bộ phận được thiết kế để ngăn chất lỏng rò rỉ ra ngoài, chúng được làm từ nhiều loại cao su khác nhau như EPDM, Teflon và Viton.
Tay vặn:	Đây là bộ phận dùng để điều khiển việc đóng mở van, được làm từ chất liệu nhực UPVC. Ngoài ra có thể thay thế bộ phận này bằng các thiết bị truyền động khác như bộ điều khiển điện, bộ điều khiển khí nén.

Các loại van bi UPVC phổ biến trên thị trường hiện nay

Trên thị trường hiện nay có nhiều loại van bi UPVC khác nhau, mỗi loại đều được sử dụng và ứng dụng trong các môi trường khác nhau, cùng chúng tôi điểm qua 1 vào loại van bi UPVC được sử dụng phổ biến hiện nay.

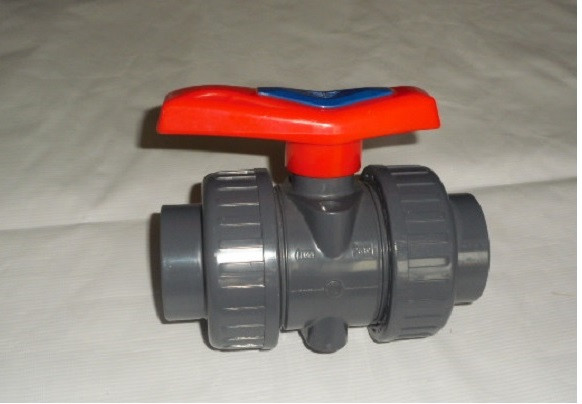

Van bi UPVC rắc co

Van bi UPVC răc co đôi là một loại van phổ biến trên thị trường, có khả năng kết nối linh hoạt với nhiều kích cỡ đường ống trong các hệ thống từ vừa đến lớn. Sự sử dụng của rắc co trong van này mang lại lợi thế về độ chắc chắn khi hoạt động và đảm bảo độ kín tuyệt đối, không gây tình trạng rò rỉ.

Một ưu điểm đáng kể của van bi nhựa 2 đầu rắc co là khả năng chống ăn mòn, không tỏa mùi và chống bức xạ. Với tính năng chống ăn mòn và chống thấm oxy, van bi nhựa upvc được sử dụng phổ biến trong các nhà máy hóa chất, nhà máy sản xuất thực phẩm, đồ uống và nhà máy xử lý nước sạch.



Thông số kỹ thuật

• Chất liệu: Nhựa UPVC.
• Kích thước: từ DN15 đến DN80.
• Kiểu kết nối: Kết nối rắc co.
• Áp suất làm việc: Tối đa 10kg / ²cm.
• Nhiệt độ làm việc: Max 80ºC.
• XUất sứ: Đài Loan, Hàn Quốc, Việt Nam,…
• Môi trường: Dung dịch chất lỏng, nước, hóa chất, các chất khí.
• Bảo hành: Từ 12 tháng đến 18 tháng.
• Giấy tờ liên quan: COCQ, catalog đầy đủ;
• Tình trạng: Hàng có sẵn, số lượng lớn tại kho.

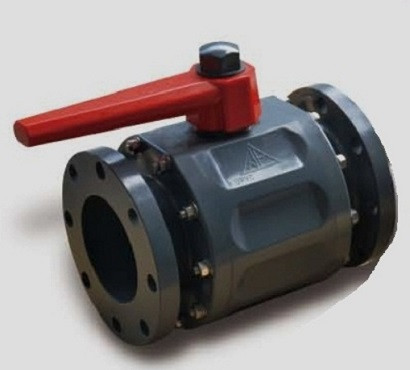

Van bi UPVC mặt bích

Van bi UPVC mặt bích là một loại van bi có thiết kế mặt bích ở các đầu nối đường ống tên thân của van bi. Các mặt bích này được thiết kế thao các tiêu chuẩn nhất định như JIS, DIN, BS, ANSI, để phù hợp với các mặt bích trên đường ống hệ thống.

Van bi UPVC mặt bích được sử dụng phổ biến trong các hệ thống nhà máy hóa chất, xử lý nước thải, và nước sạch. Nó có thể được vận hành bằng tay thông qua cơ chế gạt hoặc vặn tay. Ngoài ra, có thể lắp thêm bộ điều khiển khí nén hoặc bộ điều khiển điện để giúp vận hành van nhanh chóng và chính xác hơn, thay thế việc vận hành thủ công bởi con người.

Thông số kỹ thuật

• Kích thước : Từ DN50 đến DN250…
• Chất liệu : UPVC.
• Gioăng làm kín : Teflon, EPDM.
• Nhiệt độ làm việc :  Từ -10 độ C đến 80 độ C.
• Kiểu kết nối: Kết nối mặt bích.
• Áp xuất làm việc: Tối đa 10kg / ²cm.
• Môi trường : Nước, khí, hóa chất, chất lỏng…
• Xuất xứ : Đài loan, hàn quốc, Việt Nam,…
• Đầy đủ giấy tờ: Co, Cq, catalogue và các giấy tờ liên quan khác.
• Bảo hành 12 tháng tới 18 tháng, 1 đổi 1.
• Tình trạng hàng: có sẵn với số lượng lớn trong kho.

Van bi UPVC tay gạt

Van bi UPVC tay gat là một loại van có thiết kế đóng mở bằng tay gạt. Khi van đang ở trạng thái đóng, phần tay gạt của van sẽ được nằm vuông góc với thân van và đường ống, để mở van chỉ cần gạt tay gạt theo chiều được chỉ định của van về vị chí cùng chiều với thân van tức là góc 90 độ. Tương ứng với bi van đã mở.



Thông số kỹ thuật

• Kích cỡ: Từ DN15 đến DN250.
• Vật liệu: Nhựa UPVC.
• Áp lực làm việc: MAX PN16.
• Nhiệt độ làm việc: Từ -10 độ C đến 80 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước, hóa chất, khí,…
• Kiểu van: Van tay gạt
• Kiểu kết nối: Kết nối ren, kết nối mặt bích, kết nối dán.
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Việt Nam.
• Hàng hóa: Luôn có sẵn với số lượng lớn tại kho.
• Bảo hành: 12 tháng, `1 đổi 1 khi phát hiện lỗi do nhà sản xuất.

Van bi UPVC điều khiển điện

Đây là loại van bi UPVC được kết hợp với 1 bộ điều khiển điện. Van này hoạt động với dòng điện 24V, 220V hoặc 380V,  thường được sử dụng trong các hệ thống đường ống tự động háo, các hệ thống đường ống cần kiểm soát đóng mở van tự động, chính xác cao.

Khi chúng ta cấp điện cho động cơ, trục của động cơ sẽ quay 90 độ nhờ vào dòng điện. Trục của động cơ được kết nối với trục của van, từ đó bi van sẽ xoay 90 độ để thực hiện các chức năng đóng/mở và điều tiết dòng chảy của chất lưu qua van. Loại van này được thiết kế đặc biệt cho các hệ thống hóa chất, axit hoặc kiềm đậm đặc.

Thông số kỹ thuật

•   Kích thước: Từ DN15 đến DN250.
•   Kiểu kết nối : Kết nối rắc co, kết nối mặt bích, kết nối dán.
•   Vật liệu: Nhựa UPVC.
•   Gioăng làm kín: Cao su: EPDM, NBR hoặc teflon, EPM
•   Điện áp thường dùng: 24V, 220V, 380.
•   Áp lực cho phép: Tối đa PN16.
•   Nhiệt độ làm việc: -10°C đến 80°C
•   Môi trường làm việc: Dung dịch chất lỏng, nước, hóa chất, khí.
•   Kiểu hoạt động: Điều khiển ON/OFF hoặc điều khiển tuyến tính
•   Xuất sứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, …
•   Bảo hành: 12 tháng.
•   Tình trạng hàng: Có sẳn ở kho với số lượng lớn.

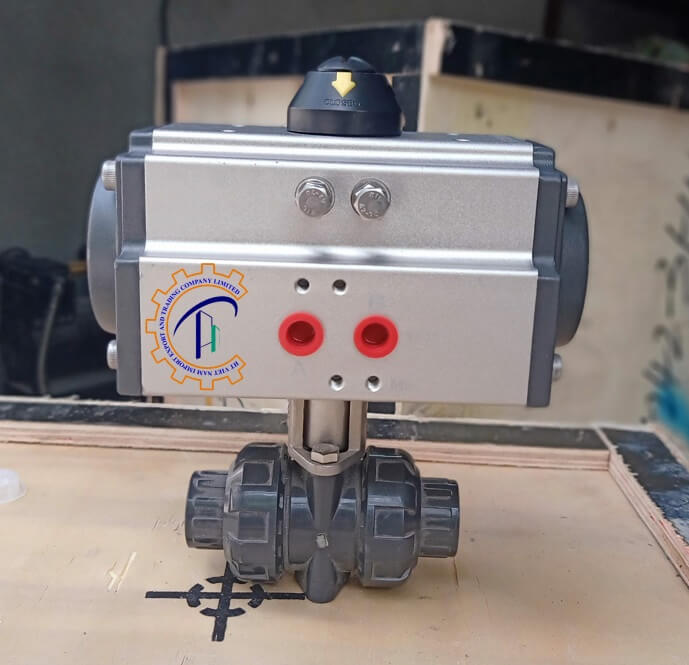

Van bi UPVC điều khiển khí nén

Van bi UPVC điều khiển khí nén là một loại van bi kết hợp với một bộ điều khiển khí nén để điều chỉnh hoạt động của nó. Bộ điều khiển khí nén này giúp điều khiển việc đóng/mở và điều tiết dòng chảy của chất lỏng trong ống dẫn.

Khi chúng ta cấp khí nén cho bộ điều khiển, khí nén được chuyển đến piston, một thành phần quan trọng của hệ thống. Piston di chuyển dựa trên nguyên tắc áp suất khí nén và tạo ra cơ năng tác động lên trục van. Lực tác động này làm cho van bi xoay một góc 90 độ, từ vị trí đóng sang vị trí mở hoặc ngược lại.

Thông số kỹ thuật

• Kích cỡ van : Từ DN15 đến DN250.
• Vật liệu chế tạo bộ điều khiển : Hợp kim nhôm nguyên khối
• Chất liệu: Nhựa UPVC
• Kiểu kết nối: Kết nối rắc co, kết nối mặt bích, kết nối dán.
• Gioăng làm kín: EPDM,FPM
• Kiểu hoạt động: Điều khiển khí nén ON/OFF và điều khiển khí nén tuyến tính.
• Dạng tác động: Tác động đơn và tác động kép
• Áp suất khí nén: 0-8kg/cm2
• Môi trường làm việc: Dung dịch chất lỏng, nước, hóa chất, khí,…
• Xuất xứ: Đài Loan,  HànQuốc
• Tình trạng hàng: luôn có sẵn.
• Bảo hành: 12 tháng tới 18 tháng.

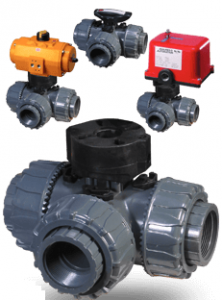

Van bi UPVC 3 ngã

Van UPVC 3 ngã là một loại van được sử dụng để điều chỉnh, thay đổi hướng hoặc chia dòng chảy trong các hệ thống ống dẫn chất lỏng.  Với thiết kế 3 ngã, van UPVC này cho phép chất lỏng đi qua theo hướng khác nhau. Điều này rất hữu ích trong việc điều chỉnh dòng chảy, đổi hướng hoặc phân chia lưu lượng chất lỏng trong hệ thống ống.

1 số dòng van bi UPVC khác

• Van bi UPVC Hershey
• Ra sẽ UPVC Sanking
• Van bi UPVC Shieyu
• Van bi nhựa Trung Quốc – China
• Van bi nhựa Đài Loan – Taiwan
• Van bi nhựa Hàn Quốc
• Van bi nhựa Châu âu

Nguyên lý hoạt động của van bi UPVC

Đối với dòng van bi UPVC tay gạt, nguyên lý hoạt động rất đơn giản. Khi người vận hành di chuyển tay gạt sang trái hoặc sang phải, quả bi trong van sẽ xoay theo hướng tương ứng.

Mức độ mở của van phụ thuộc vào góc xoay được áp dụng bởi người vận hành. Nếu người vận hành xoay van với góc độ lớn, van sẽ mở rộng mức độ mở tương ứng, và ngược lại, nếu gạt về vị trí ban đầu, van sẽ đóng hoàn toàn.

Ưu điểm và 1 số hạn chế của van bi UPVC

Ưu điểm của van bi UPVC

Van bi UPVC có nhiều ưu điểm nôi trội phải kể đến như:

• Van bi UPVC có khả năng hoạt động trong môi trường axit loãng, muối, bazo, nước biển và kháng mòn.
• Van bi UPVC có thiết kế chắc chắn và sử dụng nguyên liệu chất lượng tốt giúp đảm bảo tính bền vững của van.
•  Van bi nhựa UPVC có giá thành khá rẻ so với các loại van khác. Điều này giúp tiết kiệm chi phí khi lắp đặt và bảo trì hệ thống.
• Van bi nhựa UPVC có thiết kế đơn giản và nhẹ nhàng, dễ dàng lắp đặt và tháo gỡ. Ngoài ra, việc bảo trì và thay thế các bộ phận cũng được thực hiện một cách dễ dàng.
• Van bi nhựa UPVC có thể thay thế bằng nhiều loại van bi nhựa khác nhau, tùy thuộc vào yêu cầu cụ thể và bộ truyền động của hệ thống.

Van bi UPVC có hạn chế

Tuy có nhiều ưu điểm vượt trội, nhưng van bi UPVC cũng có 1 số hạn chế nhất định, dưới đây là 1 số hạn chế của van bi nhựa UPVC:

Chất liệu

Van bi UPVC được làm từ các chất liệu nhựa thông thường, điều này làm giảm khả năng chịu nhiệt và áp suất của van so với các loại van bi khác như van bi thép hoặc van bi đồng.

Nhiệt độ tối đa mà van bi UPVC có thể chịu đựng thường chỉ khoảng 80 độ C. Do đó, nếu được sử dụng trong môi trường có nhiệt độ cao hơn, van bi UPVC có thể gặp vấn đề về độ bền và hiệu suất hoạt động.

Độ bền

Van bi UPVC không có độ bền tương đương với các loại van bi khác như van bi thép hay van bi đồng. Vì chất liệu nhựa không có tính chống mài mòn và chịu được lực va đập lớn, van bi UPVC có thể bị hư hỏng hoặc mất khả năng kín sau một thời gian sử dụng.

Van bi UPVC được ứng dụng trong các hệ thống công nghiệp

Van bi nhựa UPVC là một loại sản phẩm không thích hợp cho môi trường có nhiệt độ cao, tuy nhiên, dòng sản phẩm này hiện đang được sử dụng rộng rãi từ công nghiệp đến dân dụng. Van bi nhựa UPVC được sử dụng trong nhiều loại môi trường như nước, khí, gas, dầu… đặc biệt là trong những môi trường có nồng độ ăn mòn cao, hóa chất đậm đặc. Việc lựa chọn van bi nhựa UPVC là giải pháp hiệu quả nhất trong trường hợp này.

Van bi nhựa UPVC được ứng dụng trong một số hệ thống ống cụ thể như sau:

• Hệ thống ống dẫn nước, nước thải, nước sạch trong các nhà máy xử lí nước.
• Lắp đặt trong các hệ thống cấp và thoát nước cho các hộ gia đình, khu đô thị, chung cư.
• Sử dụng trong nhà máy sản xuất, chế biến thủy hải sản, thức ăn chăn nuôi.
• Áp dụng trong nhà máy sản xuất hóa chất, phục vụ cho ngành công nghiệp y tế, nghiên cứu khoa học…

Điều quan trọng là van bi nhựa UPVC đáp ứng được yêu cầu của nhiều ngành công nghiệp và dân dụng khác nhau nhờ tính linh hoạt, khả năng chống ăn mòn và độ bền cao. Với những ứng dụng đa dạng như vậy, van bi nhựa UPVC đã trở thành một giải pháp tin cậy và phổ biến cho nhiều hệ thống ống khác nhau trên thị trường.

1 số lưu ý khi lựa chọn sử dụng van bi UPVC

Khi lựa chọn và sử dụng van bi UPVC, có một số lưu ý quan trọng sau đây:

• Van bi UPVC thường không chịu được nhiệt độ cao. Vì vậy, trước khi sử dụng, cần xác định nhiệt độ tối đa mà van sẽ tiếp xúc.
• Van bi UPVC có giới hạn áp suất làm việc. Vì vậy, trước khi sử dụng, hãy đảm bảo rằng van được chọn đáp ứng yêu cầu về áp suất của hệ thống.
• Xác định kích thước và loại kết nối (ren, mặt bích, nối hàn…) phù hợp với hệ thống ống của bạn.
• Chọn van bi UPVC từ các nhà sản xuất uy tín và đáng tin cậy. Kiểm tra chất lượng của van trước khi mua để đảm bảo tính tin cậy và độ bền trong quá trình sử dụng.
• Thực hiện bảo trì và vệ sinh định kỳ cho van bi UPVC để đảm bảo hoạt động hiệu quả và kéo dài tuổi thọ của van.
