Van bướm mặt bích

Van bướm mặt bích hay còn được gọi là van cánh bướm mặt bích, van 2 chiều mặt bích, van bướm 2 mặt bích,… tùy vào từng khu vực sử dụng mà nó được gọi với những tên gọi là khác nhau. Vậy van bướm mặt bích là gì? Van bướm mặt bích được cấu tạo gồm những bộ phận nào? Đặc điểm nổi bật của dòng van này là gì? Mời quý vị và các bạn cùng tìm hiểu ngay sau đây nhé.

Đôi nét về van bướm mặt bích

Van bướm mặt bích là một dòng van công nghiệp thuộc loại van bướm ( Butterfly Valve ), đây là dòng van được thiết kế với 2 mặt bích đặt ở 2 bên thân của van bướm. Hai mặt bích này được chế tạo và sản xuất với nhiều tiêu chuẩn khác nhau như JIS, BS, SIN, ANSI. Qua đó giúp cho van bướm mặt bích có thể lắp đặt phù hợp trên nhiều hệ thống đường ống khác nhau.

Hiện nay chúng ta có thể điều khiển dòng van bướm này với đa dạng kiểu điều khiển khác nhau từ điều khiển bằng cơ học thông thường đến điều khiển bằng tự động hóa. Các bộ điều khiển đang được sử dụng phổ biến cho dòng van bướm này hiện nay mà các bạn có thể lựa chọn như điều khiển bằng tay gạt, tay quay hoặc sử dụng bộ điều khiển điện, bộ điều khiển khí nén.

Bên cạnh đó, van bướm mặt bích còn được sản xuất với đa dạng kích thước từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300,…. Qua đó giúp cho dòng van này có khả năng lắp đặt và sử dụng phù hợp với đa dạng đường ống có kích thước lớn nhỏ khác nhau trên thị trường.

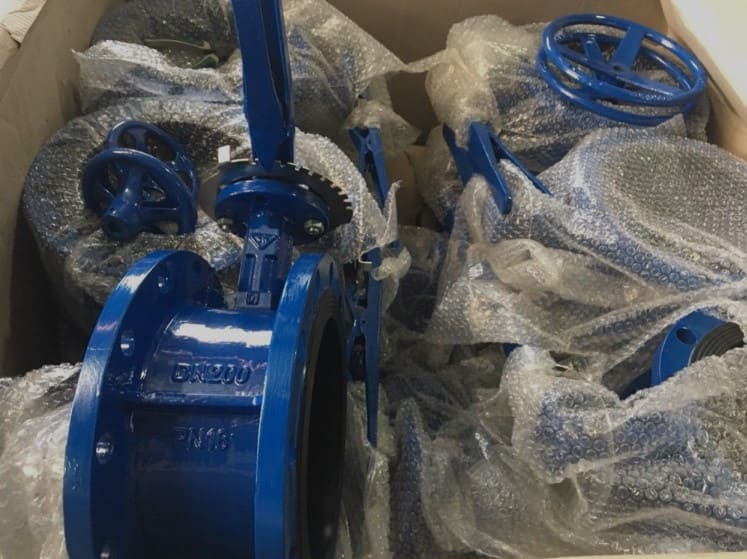

Hình ảnh thực tế van bướm mặt bích tại kho Công ty XNK HT Việt Nam

Để có thể nhận biết được hình dáng, chất liệu của dòng van này, mời quý vị và các bạn cùng tham khảo qua hình ảnh thực tế van bướm mặt bích được chụp tại kho Công ty XNK HT Việt Nam ngay dưới đây nhé.

Thông số kỹ thuật van bướm mặt bích

Thông số kỹ thuật của van bướm mặt bích là một trong những dữ liệu có thể giúp các quý khách hàng xác định được dòng van này có thể lắp đặt sử dụng phù hợp với hệ thống hay là không. Do đó, để có thể biết được dòng van này có những thông số kỹ thuật nào, mời các bạn cùng tham khảo ngay sau đây nhé.

• Kích thước: DN50 – DN1000.
• Vật liệu sản xuất: Gang, thép không gỉ.
• Chất liệu cánh van: Gang, inox.
• Chất liệu Gioăng: Cao su EPDM, PTFE.
• Kiểu điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Dạng kết nối: Kết nối mặt bích.
• Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN.
• Nhiệt độ làm việc: 0 ~ 220 độ C.
• Áp lực làm việc: PN10, PN16, PN25.
• Môi trường làm việc: Nước sạch, nước thải, dung dịch,…
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia,….
• Bảo hành: 12 tháng.

Đặc điểm cấu tạo van bướm mặt bích là gì

Thông qua hình ảnh dưới đây chúng ta có thể dễ dàng nhận biết được dòng van bướm mặt bích này hiện nay đang được chế tạo và sản xuất từ 5 bộ phận gồm: Bộ điều khiển, thân van, trục van, cánh van và gioăng cao su.

Đối với từng bộ phận cấu tạo của van hiện nay đang được chế tạo từ những chất liệu khác nhau và chức năng cũng như nhiệm vụ của từng bộ phận cũng là khác nhau. Để có thể hiểu rõ hơn về chi tiết từng bộ phận cấu tạo nên dòng van bướm mặt bích này, mời các bạn cùng tìm hiểu ngay sau đây nhé.

• Bộ điều khiển: Là bộ phận được thiết kế để giúp người vận hành có thể điều khiển được mọi quá trình đóng hoặc mở của van bướm để phụ vụ cho những nhu cầu sử dụng thiết yếu của mình. Hiện nay, chúng ta có thể điều khiển van bằng nhiều bộ điều khiển khác nhau như, tay gạt, tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén.
• Thân van: Là bộ phận được chế tạo từ chất liệu chính đó là gang, tuy nhiên trong một số trường hợp đặc biệt, chúng ta cũng có thể sử dụng dòng van bướm mặt bích này với thân được làm bằng inox. Thân van có nhiệm vụ chính đó là giúp bảo vệ các bộ phận bên trong nó tránh khỏi những tác động từ bên ngoài môi trường.
• Cánh van: Là bộ phận được đặt nằm gọn ở bên trong thân van, có cấu tạo dưới dạng tròn dẹp và có khả năng xoay góc 90 độ. Qua đó, cánh van có khả năng cho phép dòng chảy được lưu thông bên trong đường ống hoặc cũng có thể ngăn chặn toàn bộ dòng chảy ngay tại điểm lắp đặt van.
• Trục van: Là bộ phận được thiết kế dưới dạng trục tròn và được liên kết cố định bởi cánh van với bộ điều khiển. Nhiệm vụ chính của trục van đó là giúp truyền tải lực tác động từ bộ điều khiển đến bộ phận cánh van giúp cho cánh van có thể xoay chuyển với các góc độ theo yêu cầu của người vận hành.
• Gioăng cao su: Là bộ phận được thiết kế xung quanh cánh van và thường được làm từ cap su EPDM hoặc PTFE. Có khả năng làm kín tuyệt đối những chi tiết bên trong van bướm, giúp ngăn ngùa tình trạng rò rỉ dòng lưu chất khi van bướm mặt bích đang trong quá trình hoạt động.

Các loại van bướm mặt bích trên thị trường hiện nay

Là một trong những dòng van bướm được lắp đặt sử dụng khá phổ biến trên thị trường hiện nay. Tuy nhiên, đối với mỗi hệ thống lắp đặt, đối với mỗi nhu cầu sử dụng của người vận hành, van bướm mặt bích thường được lắp đặt với những kiểu loại khác nhau. Dưới đây là một số dòng van bướm mặt bích đang được lắp đặt sử dụng khá phổ biến trên thị trường hiện nay mà các bạn có thể tham khảo qua.

Van bướm mặt bích tay gạt

Là dòng van bướm mặt bích với bộ phận tay gạt được sử dụng để điều khiển đĩa van bằng cách xoay nó để mở hoặc đóng van. Thông thường, tay gạt được gắn vào trục của đĩa van, và khi quay tay gạt, đĩa van sẽ xoay theo và điều chỉnh dòng chảy. Tuy nhiên dòng van này chỉ thích hợp sử dụng đối với các dòng van có kích thước nhỏ đến trung bình.

Hiện nay dòng van này đang được sử dụng rộng rãi trong các ứng dụng công nghiệp và hệ thống xử lý chất lỏng, nơi cần điều khiển dòng chảy hoặc ngăn chặn dòng chảy trong các ống dẫn.

Van bướm mặt bích tay quay

Đối với những dòng van bướm mặt bích có kích thước lớn hơn thì việc sử dụng tay gạt để điều khiển đóng mở van là việc gậy tốn rất nhiều thể lực của người vận hành mỗi khi thực hiện đóng hoặc mở van. Thay vào đó, các bạn có thể sử dụng sang dòng van bướm mặt bích tay quay này, được sử dụng bộ hộp số với các bánh răng trợ lực sẽ giúp giảm thiếu được sức lực phải bỏ ra khi vận hành van.

Đối với dòng van này có một nhược điểm duy nhất đó là thời gian đóng mở chậm hơn so với điều khiển bằng tay gạt do nguyên lý hoạt động của hộp số tay quay là những bánh răng liên kết với nhau. Tuy nhiên, với kích thước lớn cùng với khả năng đóng mở nhẹ nhàng, đây vẫn được coi là một trong những dòng van bướm được sử dụng phổ biến trên thị trường.

Van bướm mặt bích điều khiển khí nén

Thay vì sử dụng các phương pháp vận hành truyền thống như tay gạt, tay quay, chúng ta có thể áp dụng tự động hóa để điều khiển van bướm mặt bích. Phương pháp này sử dụng hệ thống điều khiển khí nén để hoạt động, bằng cách cung cấp khí nén vào bộ điều khiển khí nén.

Năng lượng khí nén sẽ được chuyển đổi thành năng lượng cơ học, đẩy piston bên trong đầu khí để xoay cánh van trong khoảng góc 90 độ, tuỳ thuộc vào việc đóng hay mở van theo nhu cầu. Quá trình đóng mở van trong trường hợp này diễn ra rất nhanh, thường chỉ mất từ 1 – 3 giây cho mỗi chu kỳ đóng hoặc mở van, điều này rất phù hợp cho các hệ thống yêu cầu đóng mở nhanh chóng và đột ngột.

Van bướm mặt bích điều khiển điện

Bên cạnh dòng van bướm khí nén mặt bích, chúng ta còn có thể sử dụng van bướm mặt bích điều khiển điện, một loại van công nghiệp điều khiển tự động hóa cũng được sử dụng khá phổ biến hiện nay. Loại van này có thể được lắp đặt trong nhiều hệ thống khác nhau vì nó có thể được điều khiển bằng các bộ đầu điện với nguồn điện áp khác nhau như 24V, 220V, 380V.

Khi sử dụng bộ điện để vận hành van, quá trình đóng mở của loại van này sẽ chậm hơn so với điều khiển bằng khí nén (mất từ 15 – 30 giây cho mỗi chu trình). Tuy nhiên, loại van này có thể được điều khiển theo hai kiểu chính: kiểu điều khiển ON/OFF và kiểu điều khiển tuyến tính.

>>> Xem thêm: Van bướm khí nén.

Đặc điểm nổi bật của van bướm mặt bích

Van bướm 2 mặt bích là một thiết bị vận chuyển dòng chất lỏng trong hệ thống đường ống và nó có những đặc điểm quan trọng sau:

• Van bướm mặt bích có sẵn trong nhiều kích thước khác nhau, từ DN50 đến DN1500, giúp van có khả năng lắp đặt phù hợp với các đường ống hiện có trên thị trường.
• Loại van này có thể được điều khiển đóng mở bằng nhiều phương pháp khác nhau như tay quay, tay gạt, bộ điều khiển khí nén và bộ điều khiển điện. Điều này mang lại sự linh hoạt trong việc chọn phương thức điều khiển phù hợp với yêu cầu và điều kiện của hệ thống.
• Mặt bích trên thân van được chế tạo theo nhiều tiêu chuẩn khác nhau như JIS, BS, ANSI, DIN, cho phép nó có khả năng lắp đặt tương thích với các mặt bích trên các hệ thống đường ống khác nhau.
• Thân van bướm mặt bích được sản xuất từ các vật liệu như gang, thép, inox và có thể đáp ứng được với hầu hết mọi điều kiện hoạt động trong nhiều loại hệ thống khác nhau.
• Với kiểu kết nối mặt bích giúp cho người vận hành có thể dễ dàng lắp đặt van vào hệ thống đường ống cũng như tháo ra bảo trì, bảo dưỡng, thay thế.

Van bướm mặt bích được ứng dụng ở đâu trên thị trường

Van bướm mặt bích hiện đang có sự ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau trên thị trường. Dưới đây là một số ứng dụng phổ biến của loại van này mà các bạn có thể tham khảo qua:

• Được sử dụng để điều khiển dòng chảy và đóng ngắt nguồn nước trong các hệ thống cấp thoát nước.
• Sử dụng trong các hệ thống vận chuyển, trộn hóa chất và quá trình lọc hóa chất.
• Van bướm mặt bích được áp dụng trong hệ thống dẫn dầu, hệ thống xử lý lý khí và các ứng dụng liên quan đến ngành dầu khí.
• Được lắp đặt trong các hệ thống nhà máy thủy điện, nhiệt điện để điều khiển dòng chảy và quá trình vận hành.
• Được sử dụng trong các hệ thống xử lý nước sạch và xử lý nước thải.
• Van bướm mặt bích cũng được lắp đặt trong các nhà máy sản xuất, chế biến thực phẩm và đồ uống.

Chọn mua van bướm mặt bích ở đâu uy tín, chất lượng tại Việt Nam

Công ty TNHH TM & XNK HT Việt Nam là một đơn vị hàng đầu trong việc cung cấp các dòng van công nghiệp, phụ kiện và vật tư ngành nước tại Việt Nam. Chúng tôi nhập khẩu trực tiếp và phân phối độc quyền các sản phẩm van công nghiệp nói chung và van bướm mặt bích nói riêng để đáp ứng nhu cầu sử dụng của khách hàng.

Chúng tôi cam kết mang đến các sản phẩm chất lượng cao, đáng tin cậy và được hỗ trợ bởi đội ngũ chuyên gia có kinh nghiệm để đáp ứng nhu cầu đa dạng của khách hàng trong các ngành công nghiệp khác nhau. Ngoài van bướm mặt bích, chúng tôi cung cấp một số dòng van công nghiệp khác bao gồm:

• Van mặt bích
• Van bướm 1 chiều
• Van 1 chiều mặt bích
• Van mặt bích D250
• Van chặn mặt bích D100
• Van bướm tay quay mặt bích
• Van bướm tay gạt mặt bích
• Van bướm nhựa
• v.v….

Những lợi thế khi chọn mua van bướm mặt bích tại Công ty XNK HT Việt Nam

Chúng tôi luôn đặt uy tín và trách nhiệm công việc lên hàng đầu với mục địch đem đến cho thị trường chúng ta những sản phẩm chất lượng cao cùng với giá thành tốt nhất. Đặc biệt khi đến với chúng tôi, các quý khách hàng không  chỉ nhận được một dòng van bướm mặt bích chính hãng, chất lượng mà còn có thể nhận được khá nhiều ưu đãi như:

• Hỗ trợ tư vấn 24/24 ngay cả trong những ngày nghỉ hoặc những dịp nghỉ lễ, tết.
• Đội ngũ nhân viên tư vấn với nhiều năm kinh nghiệm trong ngành sẽ hộ trợ các quý khách hàng những thông tin chi tiết về sản phẩm một cách nhiệt tình và chu đáo nhất.
• Hỗ trợ giao hàng trên khắp Việt Nam nhằm giúp các quý khách hàng ở xa vẫn có thể sử dụng được những sản phẩm chất lượng tại Công ty chúng tôi.
• Tiến độ giao nhận hành nhanh chóng giúp giảm thiểu được tối đa chi phí thương mại của các quý khách hàng.
• Có thể nhận hàng ngay trong ngày sau khi đặt hàng thành công đối với khu vực nội thành Hà Nội.
• Cung cấp van bướm mặt bích với giá thành thấp hơn so với thị trường đang cung cấp hiện nay.
• Bên cạnh van bướm mặt bích, chúng tôi luôn đi kèm với van đó là đầy đủ giấy tờ chứng nhận, CO, CQ, Catalogue,….
• Chế độ bảo hành đa dạng với 12 tháng sử dụng cho mọi dòng van bướm mặt bích tại Công ty XNK HT Việt Nam chúng tôi.
• Sẵn sàng 1 đổi 1 nếu như van bướm mặt bích các bạn nhận được gặp những sự cố gì về lỗi đến từ nhà máy sản xuất.
• Chúng tôi luôn thực hiện chính sách hỗ trợ sau bán hàng, nhằm giúp các quý khách hàng có thể an tâm khi sử dụng sản phẩm

Báo giá van 2 chiều mặt bích tại Công ty XNK HT Việt Nam

Chúng tôi là nhà nhập khẩu và phân phối trực tiếp các dòng van bướm mặt bích và van công nghiệp khác, vì vậy van bướm mặt bích tại chúng tôi luôn có giá thành thấp hơn so với thị trường. Đồng thời, chúng tôi cam kết bảo hành sản phẩm lên đến 12 tháng và sẵn sàng đổi trả nếu sản phẩm gặp lỗi từ nhà máy sản xuất hoặc nếu cần lựa chọn kích thước phù hợp.

Nếu bạn quan tâm đến dòng van 2 chiều mặt bích hoặc bất kỳ dòng van công nghiệp nào khác, hãy liên hệ trực tiếp với chúng tôi. Với đội ngũ nhân viên có kinh nghiệm của chúng tôi sẽ tư vấn một cách tận tâm và chu đáo, đồng thời cung cấp báo giá chính xác cho bạn.

Cảm ơn các quý khách hàng đã quan tâm đến sản phẩm của chúng tôi, và chúng tôi hy vọng rằng sẽ được hợp tác và đồng hành cùng các quý khách hàng trong những dự án tới.
