Van bướm thân gang cánh inox

Liên hệ

Thông số kỹ thuật:

– Kích thước: DN50 – DN600

– Chất liệu: Thân gang, cánh inox

– Sơn phủ: epoxy

– Áp lực: 10 – 25 bar

– Nhiệt độ: 0 – 200 độ C

– Tiêu chuẩn kết nối: nối tai bích

– Tiêu chuẩn bích: JIS 10K, JIS 16K, BS

– Gioăng làm kín: EPDM, Teflon

– Môi trường làm việc: Nước, khí, xăng, dầu, PCCC

– Xuất sứ: Trung Quốc – Đài Loan – Hàn Quốc – Malaysia

– Tình trạng: Hàng sẵn

– Chế độ bảo hành: 12 tháng

Mô tả
Nhận xét {đánh giá}

Một trong các dòng van bướm – Butterfly valve đang được sử dụng phổ biến hiện nay chính là dòng van bướm thân gang cánh inox. Còn có các tên gọi khác là van bướm thân gang đĩa inox, sản phẩm có đầy đủ các chức năng chính của dòng van bướm. Dòng van bướm này được nhập khẩu trực tiếp tại các nước Đài Loan – Hàn Quốc – Malaysia. Ở mỗi nước khác nhau đều sẽ cho ra các loại hình dáng và đặc tính riêng biệt. Để có thể hiểu rõ được các ưu nhược điểm của sản phẩm, chúng ta hãy cùng tham khảo về bài viết dưới đây.

I. Van bướm thân gang cánh inox Đài Loan – Van bướm Shinyi

Van bướm thân gang cánh inox Shinyi thuộc một hãng chế tạo van công nghiệp lớn ở Đài Loan. Các sản phẩm van công nghiệp được Shinyi cung cấp và đưa vào sử dụng đều có chất lượng và giá thành tốt. Được đúc trên dây truyền hiện đại, van Shinyi có thể độ dày và bền cao, áp lực có thể chịu được lên đến 25 bar.

Van bướm thân gang cánh inox Shinyi được sử dụng để đóng mở, điều tiết dòng chảy. Van thườn hoạt động chính ở trong các môi trường xăng dầu, cấp thoát nước. với thiết kế thân van làm từ gang cầu, gang xám có khả năng chịu được áp lực cao. Và đĩa van là dòng inox cao cấp không gây ra phản ứng oxi hóa với dòng lưu chất. Van bướm Shinyi chính là một trong những sự lựa chọn hoàn hảo cho người sử dụng.

van-buom-than-gang-canh-gang

a. Cấu tạo của van bướm Shinyi – Đài Loan

– Thân van: Làm từ chất liệu gang xám, gang cầu dẻo. Thân gang được phủ một lớp sơn Epoxy cho phép ngăn ngừa quá trình oxi hóa. Thân van có độ cứng rất cao, có thể chịu được áp lực lên đến 25 bar.

– Cánh van: hình dạng cánh van được thiết kế theo kiểu đối xứng tâm. Đem lại thuận lợi dóng mở nhẹ ngàng.

– Trục van: trục van rất ngắn, không nối dài từ đầu tới cuối van, nhưng chúng vẫn đảm bảo cho van độ chắc chắn.

– Bộ phận điều khiển: Có thể sử dụng bộ điều khiển cơ học hoặc bộ điều khiển tự động.

– Gioăng cao su: các gioăng này sẽ giúp làm kín khít, không rò rỉ dòng chảy. Và chúng còn có chức năng bảo vệ đĩa van không bị mòn.  van-buom-shinyi-dai-loan

b. Thông số van bướm Shinyi

– Kích thước: DN40 – DN500

– Chất liệu: Thân gang, cánh inox

– Áp lực: 10 – 25 bar

– Nhiệt độ: 0 – 120 độ C

– Tiêu chuẩn kết nối: đa mặt bích.

– Gioăng làm kín: EPDM, Teflon

– Môi trường làm việc: Nước, khí, xăng, dầu

– Xuất sứ: Shinyi –  Đài Loan

– Tình trạng: Hàng sẵn

– Chế độ bảo hành: 12 tháng

c. Phân loại van bướm Shinyi

van-buom-shinyi-tay-gat Van bướm tay gạt shinyiVan được đóng mở bằng bộ phận tay gạt. Trên các tay gạt sẽ được chia các nấc nhỏ để hỗ trợ việc điều tiết dòng chảy được dễ dàng hơn.

Bộ điều khiển tay gạt chỉ nên sử dụng cho các kích thước van từ Dn40 – Dn80. Vì việc đóng mở gây tốn sức lực của người sử dụng.

shinyi tay quay Van bướm tay quay ShinyiCũng đóng mở bằng tay, tuy nhiên việc sử dụng tay quay sẽ tốn ít sức lực hơn bộ điều khiển tay gạt.

Thiết kế tay quay 360 độ, bạn quay tay quay theo bên trái thì van sẽ được mở ra. Và quay về bên phải thì van sẽ được đóng lại.

Sử dụng bộ điều khiển tay quay cũng có thể giúp đóng ngắt và điều tiết dòng chảy một cách thuận lợi.

sy dk dien Van bướm Shinyi điều khiển điệnLà kết hợp hoàn hảo giữa bộ điều khiển điện và van bướm thân gang cánh inox của Đài Loan.

Bộ điện sử dụng nguồn điện 2 pha 24V, 220V, 360V và đóng mở bằng cách cấp điện vào bộ điều khiển

Việc sử dụng bộ điện sẽ giúp giảm được chi phí nhân công. Và việc đóng mở các thiết bị từ xa một cách nhanh nhất.

Chúng thường lắp đặt cho các đường ống có các kích thước lớn. Nhưng chỉ sử dụng đóng ngắt, mà không thể điều tiết dòng chảy.

butterfly valve sy Van bướm Shinyi điều khiển khíCũng là sự kết hợp tinh tế giữa van bướm thân gang đĩa inox và bộ điều khiển khí nén.

Bộ điều khiển khí nén sẽ sử dụng bộ cấp khí 3-8 bar, đóng mở bằng việc chuyển cơ năng sang động năng

Việc sử dụng bộ điều khiển khí sẽ đóng mở nhanh chóng, tiết kiệm thời gian. Và chúng có thể đóng mở đồng loạt các van bướm trên hệ thống cùng một lúc.

II. Van bướm thân gang cánh inox Hàn Quốc

a. Van bướm Samwoo

Với đặc điểm nổi bật là dòng van thân gang cánh inox và được sơn phủ epoxy. Van bướm Sanwoo Hàn Quốc rất được ưa chuộng trên thị trường. Bởi giá thành rẻ và chât lượng thì tương đối bền. Samwoo valve đã dần khẳng định được thế mạnh của mình trên dòng thị trường Việt Nam. Chúng có các kích thước từ DN50 – DN200. và có 2 loại chính là van bướm Samwoo tay quay và van bướm Samwoo tay gạt.

Van bướm Samwoo là dòng van bướm thường hay xuất hiện trong các môi trường PCCC. Sử dụng bộ điều khiển tín hiệu điện, mang đến cho van bướm Samwoo nhiều lợi thế. sw-van-buom-than-gang-canh-inox

Thông số kỹ thuật

– Kích thước: DN50 – DN200

– Chất liệu: Thân gang, cánh inox

– Sơn phủ: epoxy

– Áp lực: 10 – 16 bar

– Nhiệt độ: 0 – 120 độ C

– Tiêu chuẩn kết nối: nối tai bích

– Tiêu chuẩn bích: JIS 10K, JIS 16K, BS

– Gioăng làm kín: EPDM, Teflon

– Môi trường làm việc: Nước, khí, xăng, dầu, PCCC

– Xuất sứ: Sanwoo – Hàn Quốc

– Tình trạng: Hàng sẵn

– Chế độ bảo hành: 12 tháng van-buom-tin-hieu-dien

Phân loại van bướm Sanwoo

Van bướm tay gạt Samwoo Van bướm tay quay Samwoo
 – Trên các tay gạt sẽ được chia các nấc nhỏ để hỗ trợ việc điều tiết dòng chảy được dễ dàng hơn.

– Bộ điều khiển tay gạt chỉ nên sử dụng cho các kích thước van từ Dn40 – Dn80. Vì việc đóng mở gây tốn sức lực của người sử dụng

– Do thiết kế thân làm từ gang nên Sanwoo valve chỉ làm việc trong các môi trường nhiệt độ cho phép

 – Cũng đóng mở bằng tay, tuy nhiên việc sử dụng tay quay sẽ tốn ít sức lực hơn bộ điều khiển tay gạt.

– Thiết kế tay quay 360 độ. Việc đóng mở sẽ chậm hơn so với đóng mở bằng tay gạt.

– Sử dụng bộ điều khiển tay quay cũng có thể giúp đóng ngắt và điều tiết dòng chảy một cách thuận lợi.

sw tay gat sw tay quay

b. Van bướm Wonil

Cũng tương tự như dòng Samwoo Valve, van bướm Wonil cũng được xuất xứ tại Hàn Quốc. Mang theo các nét đặc trưng của cấu tạo van bướm. Wonil valve đã và đang xuát hiện trên các mảng như cấp thoát nước, điều tiết dòng chảy,… Van bướm Wonil có khả năng chống thấm nước, có thể làm việc ngoài trời, hoặc trong các khu công nghiệp có độ ẩm cao.

Chi phí dòng Wonil valve so với các dòng van bướm thân gang cánh inox thường cao hơn. Tuy nhiên chúng lại đảm bảo được độ chắc chắn, giảm rung lắc trong quá trình làm việc.

Đặc tính kỹ thuật

– Các kích cỡ từ Dn50 – Dn300

– Kiểu kết nối: Water, lắp bích

– Áp lực: Max = 16 bar

– Nhiệt độ Max = 180 độ C

– Mặt bích: JIS 10K

Ứng dụng của Wonil valve

– Wonil valve lắp đặt trong các hệ thống xử lý nước thải, cấp thoát nước.

– Xuất hiện ở các nhà máy cấp nước, nhà máy điện, nhà máy dầu khí

– Ứng dụng cho các ngành dầu khí, công nghiệp hóa chất, xăng dầu, các dòng chảy có độ nhớt

– Lắp đặt được ở các môi trường có nhiệt độ phòng, không quá 150 độ C

van-buom-wonil-than-gang-dia-inox

III. Van bướm thân gang cánh inox Malaysia

a. Van bướm AUT

Dòng van bướm thân gang cánh inox đang được ưa chuộng tại thị trường Việt Nam. Chúng đa phần được sử dụng ở trong các môi trường PCCC. Cấu tạo tương tự như các loại van bướm thông thường khác. Nhưng AUT butterfly valve lại có giá thành tương đối thấp hơn. Thiết kế thân ngoài được sơn phủ lớp epoxy xanh, van có thể chống chịu lại được sự bào mòn của dòng chảy tác động lên thân van.

Van AUT có một điểm yếu là do bộ phận điều khiển tay gạt và tay quay làm bằng thép. Khi làm việc lâu trong môi trường sẽ gây ra hiện tượng oxi hóa. Và chúng sẽ bị gỉ sét, khiến việc cầm nắm trở nên khó khăn hơn. Để khắc phục tình trạng này, chúng ta có thể thay thế bằng cách lắp thêm các bộ điều khiển điện hoặc điều khiển khí nén. Các bộ điều khiển này sẽ hỗ trợ và làm van đóng mở nhanh gọn hơn. Ngoài ra chúng còn có thể đóng mở cho đa dạng hệ thống và đa dạng số lượng van.

van-buom-than-gang-cánh-inox-aut

Thông số AUT

– Hãng sản xuất: AUT – Malaysia

– Xuất xứ: Malaysia.Model: 3120H

– Áp suất làm việc: PN16

– Tiêu chuẩn mặt bích: BS4504 PN10/16

– Kích cỡ: DN50 – DN300.

– Nhiệt độ làm việc: 0~80°C.

– Vật liệu chế tạo: Thân gang, cánh inox

– Bảo hành 12 tháng.

– Chứng chỉ chất lượng kèm theo: CO, CQ, Packinglist.

Cách đóng mở van bướm thân gang cánh inox AUT

– Để van ở trạng thái đóng hoàn toàn. Lưu ý có thể nới lỏng bulong trong tình trạng đĩa van chưa đóng khít.

– Làm sạch các mặt bích nối, các vị trí nối, đảm bảo chỗ nối không có các phôi kim loại, vật liệu lạ gây cản trở.

– Tiến hành lắp đặt van vào hệ thống. Chèn ít nhất hai bulong để giữa van bướm và mặt bích được cố định tạm thời.

– Đóng mở van sao cho đĩa van không bị lệch ra ngoài. Nếu không, thì khi hoạt động cánh van sẽ va vào mặt bích

– Đặt van vào giữa hai mặt bích và lắp các bulong vào các lỗ còn lại trên mặt bích.

– Điều chỉnh van sao cho cân đối nhất có thể, và xiết chặt các bulong.

– Thử vận hành van một cách nhẹ nhàng để kiểm tra lại lần cuối.

– Mở van bướm gang hoàn toàn và xiết lại ốc và bulong lần cuối

aut valve tay quay

b. Van bướm ARV

Tương tựu như dòng van bướm AUT , ARV valve cũng có xuất xứ từ Malaysia. Môi trường làm việc của van thường là các hệ thống cấp thoát nước, PCCC, đường ống dầu khí, hóa chất. Van mang các kích thước từ DN40 – DN1000, và chịu áp lực cao lên tới PN16. Ngoài van bướm thân gang cánh inox ARV, chúng tôi còn cung cấp các loại van ARV như: van bướm tay quay, van bướm tay gạt, van bướm tín hiệu điện.

van-buom-than-gang-canh-inox-arv

Cách hoạt động van bướm thân gang cánh inox ARV

Ở trạng thái đóng hoàn toàn, đĩa van nằm song song với thân van, chắn ngang dòng chảy lưu chất. Khi tác động lực vào thiết bị điều khiển, lực tác động truyền đến trục van và đĩa van, khiến đĩa van xoay theo góc mở. Khi đó, dòng lưu chất đã được mở, có thể chảy qua van lưu lượng tùy thuộc góc mở của đĩa van. Và trạng thái mở hoàn toàn tương ứng vị trí góc mở của đĩa van vuông một góc 90 độ với thân van. Và việc đóng van sẽ được làm tương tự, nhưng đối với các bộ điều khiển tay gạt, tay quay, cần xoay theo chiều ngược lại.

Thông số kỹ thuật

– Hãng sản xuất: ARV

– Địa chỉ sản xuất: L28-03-03A, PJ Exchange, No 16A, Persiaran Barat, 46050, Petaling Jaya, Selangor Darul Ehsan, Malaysia.

– Xuất xứ: Malaysia.

– Kích thước van: DN40 – DN600.

– Áp suất làm việc: 10 – 16 bar.

– Nhiệt độ làm việc: -20 đến 200°C

– Vật liệu: Gang cầu

– Sơn: Epoxy.

– Gioăng: Cao su NBR rất bền và kín.

– Môi trường làm việc: Hệ thống cấp thoát nước, hệ thống PCCC, đường ống dầu, khí, hóa chất…

arv-van-buom-than-gang-canh-inox

IV. Ưu điểm của van bướm thân gang cánh inox

– Van bướm rất thuận lợi cho vệc thao tác để mở và được thực hiện một cách nhanh chóng

– Butterfly valve thân gang cánh inox đòi hỏi vật liệu ít hơn cho thiết kế của van. Loại van bướm mà kinh tế nhất là loại wafer phù hợp giữa hai mặt bích ống.

– Thiết kế dạng lug wafer, việc lắp nối vào hệ thống sẽ không gây ảnh hưởng đến thân van.

– Chất liệu để sản xuất van bướm rẻ hơn so với các dòng van cổng, van cầu

– Van bướm cần ít không gian lắp đặt hơn, và giá thành rẻ hơn so với các van khác.

– Thiết kế nhỏ gọn, công việc bảo trì giảm ít hơn

– Mức độ mài mòn thấp giúp cho tuổi thọ của van bướm lâu hơn so với các loại van khác. Điều này cũng làm giảm đi chi phí vận hành trực tiếp và cắt giảm thời gian cần thiết để bảo trì van.

– Van có sẵn với nhiều kích thước khác nhau dễ dạng lựa chọn sản phẩm

– Giảm áp suất thấp và phục hồi áp suất cao.

– Nhập khẩu trực tiếp với đầy đủ giấy tờ.

– Hỗ trợ vận chuyển mọi miền tổ quốc và hỗ trợ lắp đặt.

– Bảo hành 12 tháng đầy đủ chế độ.

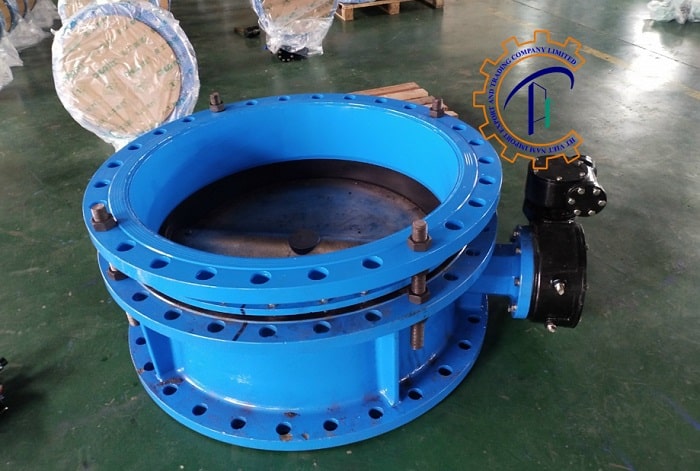

butterfly valve than gang dia inox a

Kích thước nối ống của van bướm thân gang cánh inox

Kích thước Kích thước ống ( mm ) Inch
Van bướm DN40 Φ48 1½”
Van bướm DN50 Φ60 2″
Van bướm DN65 Φ73 2½”
Van bướm DN80 Φ90 3″
Van bướm DN100 Φ114 4″
Van bướm DN125 Φ141 5″
Van bướm DN150 Φ168 6″
Van bướm DN200 Φ219 8″
Van bướm DN250 Φ273 10″
Van bướm DN300 Φ324 12″
Van bướm DN350 Φ355 14″
Van bướm DN400 Φ407 16″
Van bướm DN450 Φ457 18″
Van bướm DN500 Φ508 20″
Van bướm DN600 Φ609 24″

van-buom-than-gang-dia-inox-2-mat-bich

V. Cách lắp đặt van bướm thân gang cánh inox

a. Lưu ý trước khi lắp đặt

Trước khi lắp đặt van bướm gang này, chúng ta nên lưu ý một số điều sau

– Giữ cho đường ống luôn sạch, và các chỗ nối không bị lẫn cặn, bụi

– Kiểm tra các khoảng cách của vị trí cần lắp sao cho vừa và đủ

– Giữ cố định các đầu nối bích lại cho thật chắc chắn

butterfly valve

b. Cách lắp đặt – Thay thế van bướm có sẵn

 – Nới ống, tháo van cũ ra, và làm sạch sẽ đoạn đường ống cùng chỗ nối

 – Xác định khoảng cách giữa hai mặt bích trên đường ống. Nên để khoảng cách này lớn hơn chiều dài của van là 1 đến 2 cm để có thể đưa van vào dễ dàng.

 – Chèn ít nhất hai bulong để giữa van bướm và mặt bích được cố định tạm thời.

 – Đóng mở van bướm thân gang đĩa inox sao cho đĩa van không bị lệch ra ngoài. Nếu không, thì khi hoạt động cánh van sẽ va vào mặt bích

 – Đặt van vào giữa hai mặt bích và lắp các bulong vào các lỗ còn lại trên mặt bích.

 – Điều chỉnh van sao cho cân đối nhất có thể, và xiết chặt các bulong.

 – Thử vận hành van một cách nhẹ nhàng để kiểm tra lại lần cuối.

 – Mở van bướm gang hoàn toàn và xiết lại ốc và bulong lần cuối. ung-dung-van-buom-than-gang-dia-inox

c. Cách lắp đặt – Lắp mới van bướm thân gang cánh inox

 – Trước khi lắp nên để van bướm thân gang đĩa inox ở trạng thái đóng hoàn toàn

 – Đo các khoảng cách giữa 2 đoạn cần nối trên đường ống

 – Van bướm sẽ được cố định tạm thời với mặt bích bằng bulong

 – Cắt thêm 1 đoạn ống vừa phải để nối vào 1 mặt còn lại của mặt bích.

 – Đo cả 3 chi tiết mặt bích, đoạn ống nối và van bướm cho vừa khít với khoảng cách trên hệ thống nối.

 – Tháo van ra và sử dụng mối hàn để hàn mặt bích và đoạn ống vừa cắt vào hệ thống.

 – Khi mối hàn hạ nhiệt độ xuống thì chúng ta lắp lại van bướm thân gang đĩa inox vào giữa 2 mặt bích

 – Thêm các bulong và xiết chặt. Và đóng mở thử van, đảm bảo van được lắp khít.

butterfly-valve

VI. Mua van bướm thân gang cánh inox – Hàng nhập khẩu – Giá tốt

Trên đây là một số giới thiệu cơ bản cho các dòng van bướm thân gang cánh inox hiện đang có mặt trên thị trường. Các mặt hàng thương hiệu này hiện vẫn đang được công ty XNK HT Việt Nam cung cấp với số lượng lớn. Để đảm bảo cho một chất lượng sản phẩm an toàn và tuổi thọ cao. Chúng tôi đã và đang cố gắng đưa tới những người sử dụng một dòng sản phẩm chính hãng mang chất lượng cao.

Hàng hóa van công nghiệp được công ty XNK HT Việt Nam chúng tôi nhập khẩu trực tiếp tại các nước có nền công nghiệp lớn. Như Đài Loan – Hàn Quốc – Trung Quốc – Malaysia – Nhật Bản – Italy. Ngoài dòng van bướm thân gang cánh inox, chúng tôi còn có các loại van bướm nhựa, van bướm Hershey, van bướm gang… Và một số dòng van công nghiệp lớn như van cổng, van cầu, van màng, van 1 chiều.

Các dòng van công nghiệp của công ty XNK HT Việt Nam có đa dạng kích thước và đa dạng chất liệu. Có thể giúp cho người sử dụng làm việc được ở nhiều môi trường khác nhau. Cũng hộ trợ thêm về quá trình lựa chọn sản phẩm được ưng ý hơn. Ngoài các dòng van bướm thân gang cánh inox, các bạn có thể xem thêm về dòng van bướm chuyên sử dụng cho môi trường xi măng, bột, nguyên liệu dạng hạt.
