Van bướm nhựa điều khiển điện

Một trong những dòng van bướm hiện đang được sử dụng rộng rãi trên thị trường van công nghiệp. Chính là dòng van bướm nhựa điều khiển điện.

Thường xuyên được sử dụng cho các hệ thống hóa chất, các axit ăn mòn. Ngoài ra, van bướm nhựa điện còn mang theo rất nhiều ưu điểm và công dụng khác nhau. Để có thể hiểu rõ về dòng van công nghiệp này, chúng ta hãy cùng nhau đi tìm hiểu nhé.

I. Van bướm nhựa điều khiển điện

Van bướm nhựa điều khiển điện là một trong những dong van bướm được sử dụng đóng mở ở trong hệ thống. Các dòng van này, đa phần thường làm việc ở trong các hệ thống cấp thoát nước, hoặc các môi trường hóa chất.

Được sản xuất từ dòng vật liệu nhựa như PVC, UPVC, CPVC đã giúp cho van không bị ăn mòn khi xuất hiện trong các môi trường mang tính oxi hóa. Trọng lượng của van thường rất nhẹ, việc di chuyển và lắp đặt sẽ rất dễ dàng.

Van bướm điều khiển điện mang chất liệu nhựa là một dòng van bướm có cấu trúc phức tạp. Là sự kết hợp giữa van bướm nhựa và bộ điều khiển điện. Với thiết kế thân van bằng dòng chất liệu nhựa, sẽ đem đến cho van mội cái nhìn mới lạ.

Như môi trường làm việc đa dạng, có thể lắp đặt ở các hệ thống cấp thoát nước bình thường. Cho đến các môi trường mang tính ăn mòn như axit, muối biển hoặc hóa chất.Van bướm nhựa điều khiển điện sử dụng nguồn điện 2 pha dòng 24V, 220V để làm việc.

Quá trình cấp điện vào thiết bị có thể giúp đóng mở van ở những vị trí xa. Khi van làm việc, quá trình đóng mở van thường không có khả năng điều tiết, van chỉ có thể mở hoặc đóng hoàn toàn.

Dưới góc từ 0 – 90 độ, nếu chưa chạm đến các mốc van mở hoặc ngắt hoàn toàn mà nguồn điện bị ngắt, van sẽ tự động quay lại vị trí ban đầu trước đó.

1. Nguyên lý đóng mở

Quá trình đóng mở van sẽ được điều chỉnh bằng nguồn điện. Khi van đang ở trạng thái đóng hoàn toàn, chúng ta sẽ sử dụng nguồn điện để cấp vào trong van.

Nguồn điện ở đây bắt buộc là dòng 2 pha, có thể là 220V, 24v. Khi đó cánh van sẽ được mở từ từ một góc 0 – 90 độ, đến đúng góc 90 độ cánh van sẽ được dừng lại.

Cánh van nằm ở vị trí này chính là trạng thái mở hoàn thoàn. Cánh van có thể chuyển động được là nhờ vào bộ điều khiển điện. Bên trong sẽ là các monent bánh răng làm việc xoay đều.

Chúng sẽ giúp chuyển hóa nguồn điện năng cấp vào thành một lượng động năng tương ứng giúp cho van có thể làm việc. Cũng tương tự như quá trình mở, chúng ta sẽ đóng van bằng cách cấp điện vào bảng mạch điện. Và khi cánh van nằm ở vị trí 0 độ, là van bướm nhựa điều khiển điện được đóng hoàn toàn.

Sơ đồ bảng mạch điện trên bộ điều khiển điện

Để hỗ trợ cho các kỹ thuật viên có thể dễ dàng lắp đặt và sử dụng van bướm nhựa điều khiển điện. Trên mỗi bộ điều khiển điện, các nhà sản xuất đã đưa ra một sơ đồ bảng mạch hoàn chỉnh nhằm phục vụ cho việc sử dụng sản phẩm.

Trên mỗi nắp của bộ điện sẽ là một sơ đồ ghép nối nguồn điện giữa sản phẩm và hệ thống. Dựa vào một bảng mạch điện được đánh số từ 2 – 10. Qua đây các kỹ thuật viên sẽ có thể đấu nối giúp van làm việc như sau.

Dây 2 chính là dòng dây mát, được sử dụng để nối trực tiếp và cố định. Ở nguồn điện 2 pha, chúng ta sẽ sử dụng hai dây nóng và mát.

Các dây nóng tương tự được ghép nối ở các vị trí như dây 3, dây 4, dây 5 và dây 6. Khi chúng ta nối dây nóng vào ô 3, van bướm nhựa điều khiển điện sẽ được mở ra.

Khi dây nóng ở vị trí số 4 thì van sẽ được đóng lại. Tương tự như vậy, ô 5 và ô số 6 chính là mở và đóng đèn tín hiệu trên van.

Bảng thông số định mức

Tiêu chuẩn	Áp lực (MPA)	Test	Nhiệt độ làm việc	Môi trường làm việc
Max (mpa)	Điện áp (V)
IP67	1.0 – 1.6	1.6	24v, 220v	< 80ºC	Nước, dầu, hóa chất, khí.

2. Cấu tạo của van bướm điều khiển điện

Dựa vào nguyên lý đóng mở van, và một số môi trường làm việc cho phép. Để các bạn có thể hiểu rõ từng chi tiết van, chúng ta hãy cùng đi tìm hiểu về các cấu tạo cơ bản của thiết bị.

Và qua đó làm rõ hơn về các đặc tính nổi bật mà dòng sản phẩm này có thể đem lại được. Van bướm nhựa điều khiển điện sẽ là sự kết hợp hoàn hảo giữa bộ điều khiển điện, và dòng van bướm nhựa. Hãy cùng xem chi tiết hơn nhé.

Cấu tạo van bướm nhựa

Tương tự như các dòng van bướm thông thường, van bướm nhựa cũng là sự kết hợp giữa các chi tiết thân van ghép nối lại với nhau. Ở van bướm nhựa, chúng sẽ mang các kích thước 2″ – 20″, và được đúc nguyên khối từ nhựa tổng hợp.

– Thân van + cánh van: Được làm từ nhựa, có khả năng chịu được áp lực 1.0 MPA và nhiệt độ < 80ºC

– Trục van sẽ giúp liên kết cánh van và bộ điều khiển, tạo thành trục nối chuyền động trung gian

– Các vòng đệm giúp gia tăng độ kín khít cho van, theo đó sẽ hỗ trợ thêm về khả năng chống mòn cho cánh van bướm nhựa.

Bảng chất liệu các chi tiết van

STT	Các bộ phận	Chất liệu
1	Thân van	Nhựa PVC, UPVC, CPVC
2	Cánh van	Nhựa PVC, UPVC, CPVC
3	Trục van	Thép không gỉ, inox
4	Gioăng làm kín	Cao su teflon, PTFE

Cấu tạo của bộ điều khiển điện

Hiện nay trên thị trường van công nghiệp đang có rất nhiều loại bộ điều khiển điện. Chúng có thể mang các thương hiệu như Geko – Đài Loan, KBValve, Hatima, Kosa của Hàn Quốc.

Nhưng nhìn chung, tất cả đều có cấu tạo và cách thức vận hành giống nhau. Cấu tạo sẽ đều là các monent trục bánh răng chuyển động, nhờ vào bảng mạch trên bộ điện.

Ở trạng thái làm việc, bộ điều khiển điện sẽ hoạt động dưới hai hình thức. Là bộ điều khiển ON/OFF hoặc điều khiển tuyến tính.

Xem thêm:van bướm nhựa điều khiển khí nén

II. Các loại van bướm nhựa điều khiển điện trên thị trường hiện nay

Đối với các dòng van bướm nhựa hiện nay, chúng xuất hiện rất nhiều trên thị trường trong và ngoài nước. Được biết đến rộng rãi trong đời sống, không chỉ là do công dụng nổi bật.

Mà còn nhờ vào các mẫu mã và dòng loại khác nhau, cùng với các kích thước lớn bé đa dạng. Riêng đối với dòng van bướm nhựa điều khiển điện, Chúng ta có thể nhắc đến một số dòng van như

1. Van bướm nhựa điều khiển điện Geko – Đài Loan

Van bướm nhựa điều khiển Geko điện có xuất xứ tại nước công nghiệp Đài Loan. Là một trong những thương hiệu nổi tiếng, Geko hiện đang có mặt rộng rãi trên thị trường van công nghiệp.

Năm 2016, các doanh nghiệp Đức đã mua cổ phần của Geko, và đưa dòng thương hiệu này thành một tổng công ty Geko. Hiện tại, thương hiệu Geko đang được xây dựng lớn mạnh trên thị trường Việt Nam và các quốc gia Đông Nam Á.

Không chỉ nổi tiếng ở thị trường Việt Nam, mà Geko còn được xuất hiện rộng rãi ở các nước Hàn Quốc, Nhật Bản.Van bướm nhựa điều khiển điện Geko hiện nay đang được người tiêu dùng ưa chuộng nhất.

Bởi không chỉ chất lượng van tốt, mà giá thành cũng rất bình ổn. Hàng nhập khẩu trực tiếp được bảo hành lên đến 12 tháng sẽ giúp khách hàng yên tâm hơn khi sử dụng.

Dãi thông số van bướm nhựa điện Geko

– Kích thước van bướm: DN50 – DN500

– Vật liệu cấu tạo:

• Thân van bướm: nhựa PVC, UPVC
• Vật liệu làm kín van: Cao su, Teflon
• Vật liệu động cơ: Hợp kim nhôm cao cấp IP67

 – Lớp phủ: Sơn Epoxy cao cấp

– Điện áp: 24V, 220V

– Nhiệt độ: < 80ºC

– Áp lực van: PN10

– Kết nối: Mặt bích Waffer, dán keo

– Thương hiệu: Geko

– Xuất xứ: Đài Loan

– Hàng có sẵn, bảo hành 12 tháng

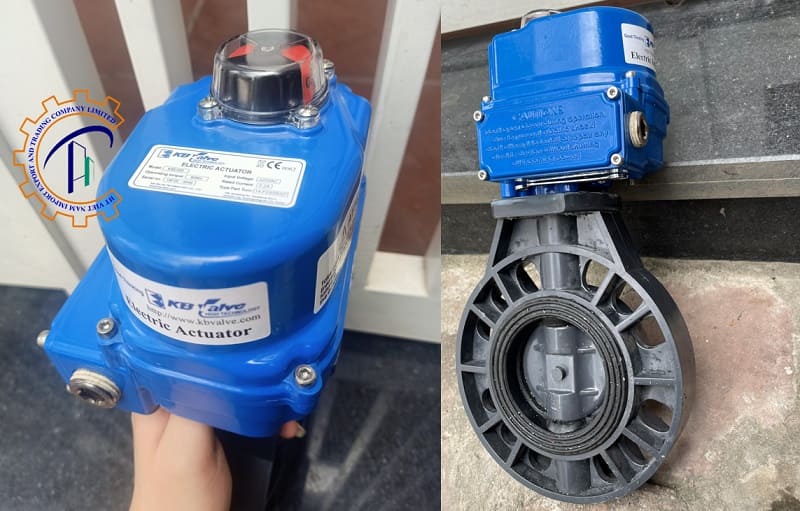

2. Van bướm nhựa điều khiển điện KBValve – Hàn Quốc

Là một thương hiệu có tiếng tại Hàn Quốc, KBValve chuyên cung cấp các dòng điều khiển điện, khí nén. KBV có nâng cấp một bộ tín hiệu báo ON/OFF cho phép nhận biết được trạng thái đóng mở của van.

Van bướm nhựa điện KBV hiện nay đang được công ty TNHH Thương mại và XNK HT Việt Nam cung cấp rộng rãi trên thị trường Việt Nam. Chúng tôi là đại lý nhập khẩu cấp 1 ở trong nước, và cam kết hàng hóa bảo hành lên đến 12 tháng.

Hiện nay, giá thành của dòng van bướm nhựa điều khiển điện KBvalve. Cũng đang được chúng tôi cung cấp ở mức giá tầm trung, giúp cho nhu cầu mua hàng của người tiêu dùng được đáp ứng.

Tương tự như van bướm nhựa điều khiển điện Geko, van bướm nhựa sử dụng bộ điều khiển KBValve cũng cho phép van làm việc nhanh gọn. Và thậm chí ở tại các vị trí cách xa trung tâm, van cũng có thể làm việc dễ dàng.

Dãi thông số van

 – Thương hiệu: KBValve

– Xuất xứ: Hàn Quốc

– Kích thước van bướm: DN50 – DN500

– Vật liệu thân van bướm: nhựa PVC, UPVC

– Điện áp: 24V, 220V – Vật liệu

• Đệm làm kín van: Cao su, Teflon
• Vật liệu động cơ: Hợp kim nhôm cao cấp IP67
• Lớp phủ: Sơn Epoxy cao cấp

 – Nhiệt độ: < 80ºC

– Áp lực van: PN10

– Kết nối: Mặt bích Waffer, dán keo

– Hàng có sẵn, bảo hành 12 tháng

3. Van bướm nhựa điều khiển điện KosaPlus – Hàn Quốc

Đây cũng là dòng sản phẩm có xuất xứ tại Hàn Quốc, và được biết đến ở trên thị trường Việt Nam từ rất lâu. Chúng cũng làm việc tương tự như các dòng Geko hay KBValve khác.

Nhờ việc sử dụng nguồn điện 220V, 24V để đóng mở van dễ dàng. Tuy nhiên, đối với hai dòng thương hiệu này, giá thành có cao hơn 1 chút. Nhưng so với khả năng làm việc mà van bướm nhựa cho phép, thì vẫn là phù hợp.

Dãi thông số

 – Xuất xứ: Hàn Quốc

– Kích thước van bướm: DN50 – DN500

– Điện áp: 24V, 220V

– Vật liệu:

• Thân van bướm: nhựa PVC, UPVC
• Vật liệu làm kín van: Cao su, Teflon
• Vật liệu động cơ: Hợp kim nhôm cao cấp IP67
• Kết nối: Mặt bích Waffer, dán keo
• Lớp phủ: Sơn Epoxy cao cấp

 – Nhiệt độ: < 80ºC

– Áp lực van: PN10

– Hàng có sẵn, bảo hành 12 tháng

4. Van bướm nhựa điều khiển điện Hatima – Hàn Quốc

Van bướm nhựa, kết hợp với bộ điều khiển Hatima có thể mang các kích thước từ DN50 – DN500. Lắp đặt van ở từng vị trí môi trường mang nhiệt độ phòng như nước, khí.

Bởi tính chất không chịu được nhiệt độ cao của thân van, và áp lực làm việc chỉ trong một khoảng nhất định. Khi sử dụng van bướm nhựa điều khiển điện Hatima, chúng ta có thể lắp đặt van ở các môi trường trong nhà.

Và các môi hóa chất, bể bơi. Dãi thông số bộ điều khiển điện Hatima

– Xuất xứ: Hàn Quốc

– Lắp đặt cho các van bướm nhựa có kích thước từ DN50 – DN500

– Nguồn điện sử dụng: 2 pha, 24V, 220V

– Áp lực van làm việc: PN10

– Hàng có sẵn, bảo hành 12 tháng.

III. Các đặc tính kỹ thuật của van bướm nhựa điều khiển điện

1. Các lợi thế nổi bật khi sử dụng van bướm nhựa

Được người tiêu dùng lựa chọn và sử dụng rộng rãi, hiển nhiên vì dòng van bướm nhựa điều khiển đã mang đến nhiều ưu điểm nổi bật. Không chỉ vì giá thành van rẻ hơn so với các dòng van công nghiệp khác, mà khả năng van không bị oxi hóa ăn mòn.

Và van đã mang các đặc điểm sau đây.

– Phải nhắc đến đầu tiên đó là sự đa dạng về kích thước và mẫu mã của van bướm nhựa.

– Khả năng làm việc trong mõi hệ thống ở nhiệt độ phòng mà không gây ra các phản ứng oxi hóa dòng lưu chất.

– Độ tiêu chuẩn đạt IP67 về khả năng chống bụi và kháng nước. Cho phép đảm bảo lưu lượng dòng chảy ổn định.

– Van bướm nhựa được lắp đặt và thay thế dễ dàng, mang theo độ an toàn cao.

– Van bướm có kiểu kết nối wafer dễ dàng và nhanh gọn

– Có thể thực hiện đóng mở van từ xa mà không cần phải có mặt ở tận vị trí lắp đặt van

– Dưới các áp lực mạnh, van vẫn có thể làm việc được.

– Ngoài ra, van còn có thể lắp thêm bộ điều khiển ON/OFF và bộ điều khiển tuyến tính.

2. Các môi trường làm việc của van bướm nhựa điều khiển điện

 – Các khu công nghiệp sản xuất giấy, các sản phẩm liên quan đến giấy

– Các nhà máy làm vật liệu xây dụng, thiết kế các đường ống dẫn

– Một số trạm xử lý nước thải, ở những hệ thống có liên quan đến hóa chất

– Ở các hệ thống khí gas, bể bơi, thủy sản

– Một số nhà máy may, nhà máy sản xuất giày da

– Các khu công nghiệp chế biến thực phẩm, mỹ phẩm, hay lương thực.

– Đặc biệt các nhà máy liên quan đến hóa chất, và nhiệt độ làm việc dưới 70ºC

3. Mua van bướm nhựa điều khiển điện chất lượng – Giá tốt.

Mọi sản phẩm van công nghiệp được công ty XNK HT Việt Nam cung cấp trên thị trường đều sẽ được bảo hành 12 tháng. Hàng hóa đa dạng như van cổng, van cầu, van bi,.. với đầy đủ các chất liệu như gang, nhựa, inox.

Mỗi mặt hàng van đều có chứng nhận giấy tờ nhập khẩu trực tiếp, và các bảo hành kiểm định. Ngoài ra, chúng tôi còn có các mặt hàng như đồng hồ đo áp, đồng hồ đo lưu lượng,.. Được nhập khẩu từ Malaysia – Hàn Quốc – Đài Loan.
