Van cầu hơi chữ ngã inox

375,000

Thông số kỹ thuật: – Kích thước: DN15 – DN350 – Chất liệu: inox 304, 316, 201, ssc13 – Kiểu nối: nối ren, nối bích – Áp lực làm việc: 10 – 16 kgf/cm3 – Nhiệt độ làm việc: <220ºC – Môi trường làm việc: nước, khí, hóa chất, hơi – Hàng có sẵn

Van cầu hơi là dòng van cầu chuyên dụng nhất trong các hệ thống điều tiết và làm mát dòng chảy. Và dòng van cầu hơi chữ ngã inox cũng vậy. Được đúc nguyên khối từ chất liệu inox cao cấp, và được sản xuất trên dây truyền công nghệ hiện đại.

Van cầu hơi có hình dạng giống như chữ ngã có thể sử dụng được cho các hệ thống làm mát, điều tiết dòng chảy. Để hiểu rõ hơn về dòng van công nghiệp này, chúng ta hãy cùng đi tìm hiểu về chúng nhé.

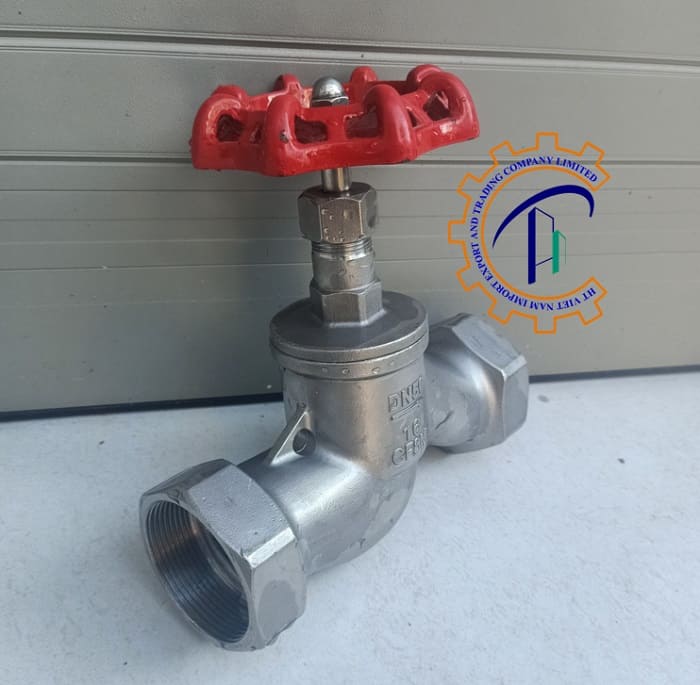

I. Van cầu hơi chữ ngã inox có hình dạng đặc biệt van-chu-nga-inox-lap-ren

Van cầu chữ ngã còn có tên gọi khác là van cầu hơi, globe valve, van yên ngựa. Van cầu inox chữ ngã thường được sử dụng ở các hệ thống điều tiết dòng chảy. Van được đặt tên theo hình dạng cấu tạo của sản phẩm, là thiết kế thân van có hình dạng chữ ngã.

Được làm từ chất liệu inox, van cầu hơi chữ ngã inox được sử dụng ở trong đa dạng môi trường. Chất liệu inox cao cấp có thể giúp cho van chịu được nhiệt độ lên đến 220ºC và áp suất làm việc 1.6 mpa.

Dòng van cầu hơi là thiết kế gồm hai nửa thân van ghép lại và được phân cách ở giữa là đĩa van nằm chắn ngang. Đĩa van nối thắng vào trục và được đóng mở bằng cách nâng lên hạ xuống.

Với thiết kế nằm ngang, sẽ cho phép van có thể điều tiết dòng chảy dễ dàng mà đĩa van lại không bị mài mòn. Van cầu hơi chữ ngã inox khi làm việc sẽ tiêu hao một lượng áp lực lớn của dòng chảy. Và điều này sẽ là điểm mạnh khi sử dụng van cầu cho các hệ thống làm mát.

Cấu tạo của van cầu chữ ngã inox

Dãi thông số chất liệu của van cầu hơi chữ ngã inox

Type

Thông số

Chất liệuThân van: inox 304/ssc13
Đĩa van: inox 304, inox 316
Trục van: inox, thép không gỉ
Tay quay: thép cacbon bọc epoxy
Kích thướcDN50 – DN350
Kiểu nốiNối bích
Áp suất làm việc1.6 mpa
Áp suất thửMax = 2.5 mpa
Trung bình: 1.2 – 1.8 mpa
Nhiệt độ làm việc-10 – 220ºC
Môi trường làm việcNước, hơi, khí nén, hóa chất

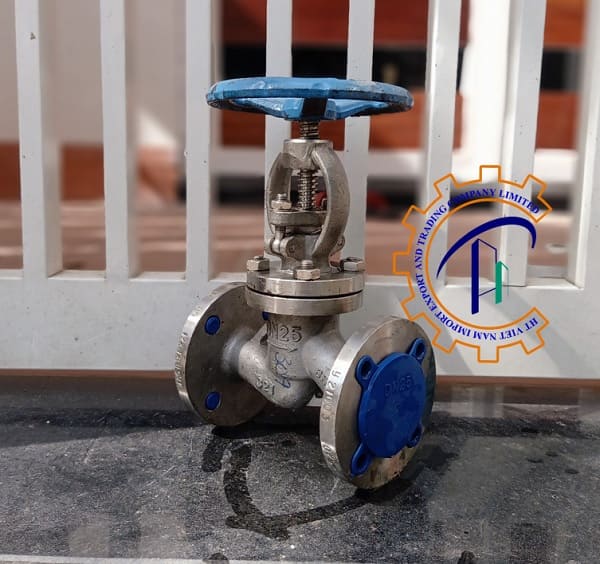

II. Ứng dụng của van cầu hơi chữ ngã inox van-cau-hoi-chu-nga-inox

Việc sử dụng kiểu vận hành đóng mở bằng tay quay, sẽ cho phép van cầu inox chữ ngã có thể đóng mở dễ dàng. Lực tác động khi người sử dụng truyền vào van cầu sẽ tốn ít sức lực cơ tay hơn.

Tương tự như các dòng van có thiết kế tay quay khác, van cầu chữ ngã được mở bằng cách xoay vô lăng sang bên trái. Và đóng lại khi xoay vô lăng 1 góc 360 sang bên phải. Trục van nằm bên trong van cầu là trục nối liên kết giữa tay quay và đĩa van.

Khi chúng ta tác động lực đóng mở lên bộ điều khiển, trục sẽ giúp nâng đĩa van lên xuống và dòng chảy được phép đi qua. Đối với các dòng van cầu hơi này, chúng thương xuyên xuất hiện ở trong các hệ thống điều tiết dòng chảy.

Vì đĩa van thực hiện đóng mở theo cơ chế nằm ngang, nên sự mài mòn của dòng chảy tác động vào là rất ít. Đối với các hệ thống mà cần chuyển giao về áp suất, việc sử dụng van cầu hơi chữu ngã inox là hoàn toàn phù hợp

Một số hệ thống sử dụng van cầu inox chữ ngã

– Van cầu inox chữ ngã được sử dụng trong các hệ thống làm mát, nơi lưu lượng cần được điều chỉnh.

– Một số hệ thống dầu và nhiên liệu cần độ kín khít khi làm việc

– Lắp đặt van cầu inox chữ ngã ở các hệ hơi, các đường ống dẫn nước, các nơi cần chiết xuất không khí ngưng tụ.

– Và van cầu hơi còn lắp đặt ở một số các tuabin dẫn dầu, lỗ thông hơi.

III. Các loại van cầu hơi chữ ngã inox

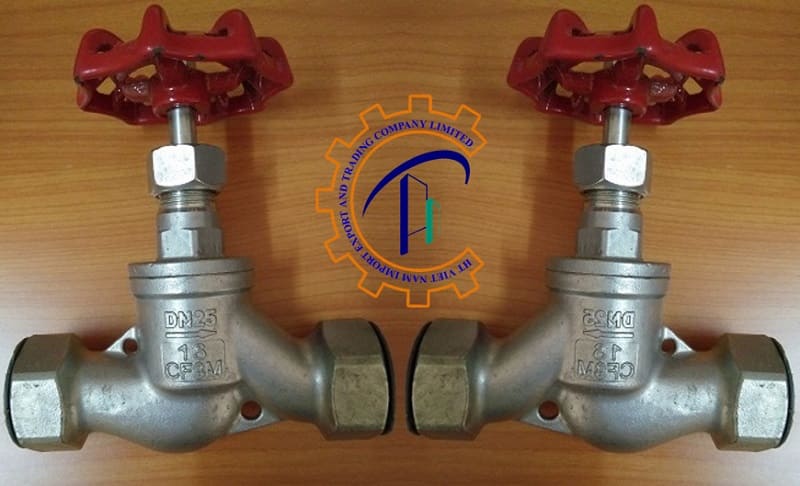

Van cầu chữ ngã lắp ren van-chu-nga-lap-ren

Đây là dòng van cầu có thiết kế tiện ren ở hai đầu nối. Việc sử dụng mối nối ren rất thuận lợi cho các hệ thống làm việc đơn giản. Và khi lắp đặt, cũng sẽ giảm được nguồn chi phí nhân công cần thiết. Các van cầu hơi chữ ngã inox lắp ren có kích thước vừa và nhỏ, chỉ từ DN15 – DN50.

Bởi việc lắp đặt bằng ren không thể làm việc được ở trong các hệ thống mang áp lực lớn. Khi lâu dài, rất dễ gây ra hiện tượng mòn ren và gây rò rỉ dòng chảy.

Van cầu chữ ngã lắp ren cũng có thể lắp đặt được ở trong các môi trường làm việc có tính ăn mòn như hóa chất. Hoặc lắp đặt trên các hệ thống tàu thuyền, làm mát, lò hơi,..

Dãi thông số

– Kích thước: DN15 – DN100

– Model: inox304 ssc13

– Chất liệu: inox 304, inox 316, inox 201

– Kiểu nối: nối ren

– Áp lực làm việc: PN10

– Nhiệt độ: 220ºC

– Môi trường làm việc: nước, dầu, khí, hóa chất

– Hàng có sẵn

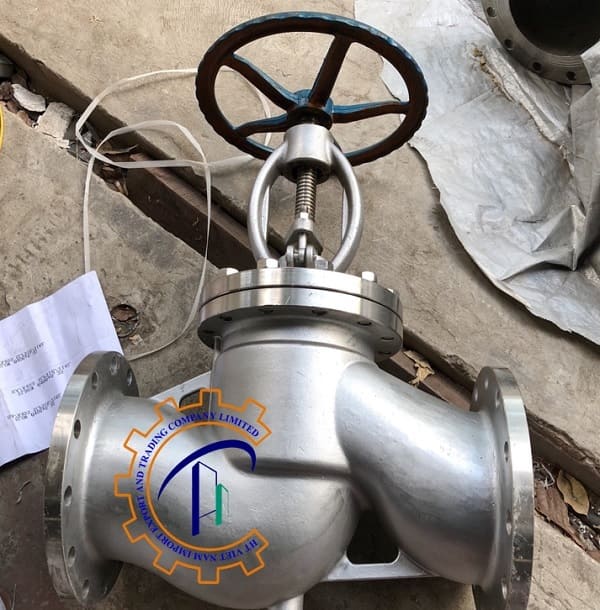

Van cầu chữ ngã lắp bích van-cau-hoi-chu-nga-inox

Van cầu hơi chữ ngã inox lắp bích thường mang theo các kích thước lớn. Nhờ vào kiểu nối bích nhanh gọn và chắc chắn, van cầu lắp bích chữ ngã đã có thể lắp đặt được ở trong các hệ thống có kích thước lớn.

Kiểu nối bích có thể khắc phục được các hạn chế của kiểu lắp ren. Như các kích thước của van cầu hơi chữ ngã inox đa dạng hơn. Hoặc tuổi thọ của van chữ ngã inox lắp bích có tuổi thọ cao hơn, lắp đặt chắc chắn hơn.

Thông thường, áp suất đi qua van cầu hơi sẽ bị giảm xuống. Và điều này sẽ là lợi thế của van khi lắp đặt ở các hệ thống làm mát, các nơi giao nhau về áp suất làm việc. Chất liệu tạo thành của van chữ ngã là dòng inox cao cấp, cho phép van có thể chịu được lực tác động cao của môi trường.

Dãi thông số

 Kích thướcChât liệuÁp suất làm việc (mpa)

Áp suất test thử (mpa)

Nhiệt độ làm việcMôi trường làm việc
MaxTrung bình
2” – 14”Inox 304, 316 ssc131.62.41.4 – 1.8<220 ºCNước, hơi, dầu, khí, hóa chất.

Chất liệu cấu tạo van cầu hơi chữ ngã inox

Van chữ ngã inox 201

van-cau-hoi-inox-201

Được làm từ dòng inox non, van cầu chữ ngã 201 có thể làm việc được ở trong các hệ thống như nước, dầu. Van chữ ngã 201 được sử dụng để đóng mở và điều tiết dòng chảy.

Van cũng có bề mặt rắn chắc và chịu được sự va đập cao của môi trường. Thông thường, van chữ ngã inox 201 thường chỉ xuất hiện trong các môi trường nước, hoặc dầu thô. Bởi chất liệu inox non sẽ mang tính ăn mòn khi tiếp xúc với các dòng axit, hóa chất.

Van chữ ngã inox 304

Đây là dòng van cầu thường hay được sử dụng nhiều nhất trong các hệ thống làm mát. Với đặc trưng không bị mòn, bề mặt ma sát thấp, không gây ra các quá trình phản ứng oxi hóa.

Điều này đã giúp van chữ ngã inox 304 có thể làm việc được ở trong các hệ thống tàu thuyền trên biển. Các thành phần nước biển có nồng độ oxi hóa mạnh và các môi trường mang áp lực lớn đều không gây nên phản ứng với inox 304. Sử dụng kiểu đóng mở tay quay sẽ giúp van cầu hơi chữ ngã inox 304 làm việc được thuận lợi nhất.

Van chữ ngã inox 316

Dòng van cầu được làm từ chất liệu inox 316, và có thiết kế nối bích đều thường được sử dụng ở các hệ thống thực phẩm vi sinh. Mang theo các kích thước từ DN50 – DN350, van cầu chữ ngã inox 316 đã đem đến nhiều sự lựa chọn hơn cho người mua hàng.

Bề mặt của van chữ ngã inox 316 thường trơn bóng hơn so với các dòng van cầu khác, nên độ ma sát hoàn toàn = 0. Và điều này giúp van có thể lắp đặt được ở các hệ thống thực phẩm vi sinh, ăn mòn, bia rượu,..

IV. Cách lắp đặt van cầu hơi chữ ngã inox

Các lưu ý trước khi lắp đặt van-cau-inox-lap-ren

Để đảm bảo cho việc ghép nối được tốt nhất, trước khi thực hiện quá trình lắp ghép, bạn nên lưu ý một số điều sau.

– Đảm bảo các đầu nối giữa van cầu hơi và hệ thống được sạch sẽ, không dính cặn, cát sỏi.

– Lựa chọn kích thước nối giữa ống và van. Chú ý về kích thước ở các đầu nối cho chắc chắn nhất.

– Khi ghép nối, cần kê đều van và ống nối thật chắc chắn.

– Khi đo khoảng cách cắt ống, nên để dư ra khoảng 1 – 2 cm giúp việc đua van vào được dễ dàng.

– Kiểu tra van hoạt động thử để đảm bảo van có thể làm việc được.

 Các bước lắp đặt

 – Sau khi chúng ta lựa chọn kỹ về kích thước ống nối và kích thước van đúng tiêu chuẩn, bắt đầu việc tiến hành ghép nối van.

– Tiến hành đua van chữ ngã vào hệ thống, sử dụng hai bulong để cố định tạm thời mối nối.

– Xác định khoảng cách mối nối được kín khít và không bị lệch.

  • Nếu chưa kín, bạn có thể sử dụng thêm đoạn ống nối để chèn vào. khi chèn thì sử dụng mối hàn với mặt bích để đảm bảo sự chắc chắn.
  • Nếu chèn van vào mà đoạn ống đã kín khít, thì chúng ta tiến hành cố định tạm thời van cầu hơi chữ ngã inox lại.

 – Sau khi cố định tạm thời xong, bạn thử đóng mở van vài lần để xác định được van đã lắp thẳng vào hệ thống hay chưa.

– Đã đảm bảo van đóng mở không bị kênh, bạn sẽ tiếp tục chèn thêm các bulong và đai ốc vào các lỗ kết nối trên mặt bích.

– Xiết đều tay các bulong ốc vít để van cầu hơi không bị kênh.

– Sau cùng kiểm tra lại lần cuối bằng cách đóng mở van cầu hơi chữ ngã inox lần nữa. Đảm bảo van hoạt động bình thường.van-cau-hoi-chu-nga-inox

V. Mua van cầu hơi chữ ngã inox chất lượng và giá tốt

Công ty XNK HT Việt Nam là đơn vị chuyên cung cấp các dòng van công nghiệp, phụ kiện đường ống có chất lượng tốt. Ngoài dòng van cầu hơi chữ ngã lắp bích, chúng tôi còn cung cấp các dòng van khác. Như van cổng, van cầu đồng, van màng hóa chất, van bướm nhựa,..

Mỗi dòng van sẽ mang theo một ưu điểm và đặc tính riêng, với chất lượng làm việc khác nhau. Để có thể hiểu thêm về các dòng van công nghiệp, bạn đọc có thể liên hệ ngay cho chúng tôi theo
