Van cầu Z15T-16

Liên hệ

Thông số kỹ thuật: – Kích thước: DN15 – DN100 – Model: Z15T-16 – Áp lực làm việc: 10 – 16 kgf/cm3 – Nhiệt độ làm việc: <200ºC – Kiểu nối: nối ren – Môi trường làm việc: nước, hơi nước – Hàng có sẵn, bảo hành 6-12 tháng.

Là một trong những dòng van cầu được sản xuất tại Trung Quốc. Van cầu Z15T-16 có thiết kế tiện ren hai đầu, rất thuận lợi cho việc ghép nối trong các hệ thống. Còn có tên gọi khác là van chữ ngã, van yên ngựa được sử dụng để đóng ngắt dòng chảy.

Được lắp đặt ở các hệ thống làm việc có kích thước vừa và nhỏ. Van cầu Z15T-16 được làm từ dòng chất liệu chính là thép. Chúng ta hãy cùng đi tìm hiểu sản phẩm để nắm rõ các tính chất của sản phẩm nhé.

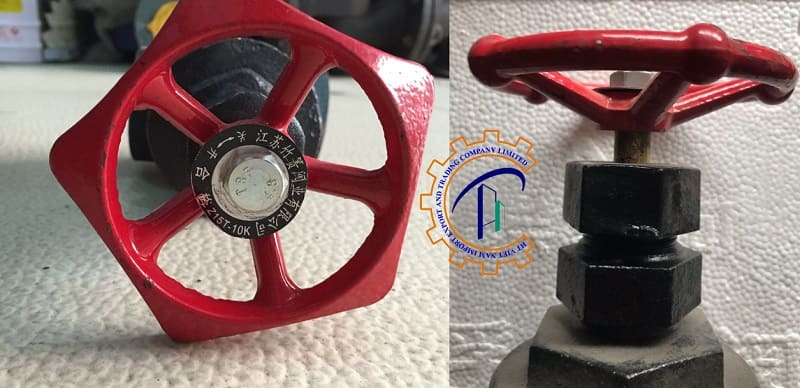

I. Van cầu Z15T-16 van cau hoi z15t 16

Là dòng van cầu được xuất xứ từ Trung Quốc, và được sản xuất theo tiêu chuẩn châu Âu. Van cầu là sự kết hợp giữa hai nửa thân van hình cầu ghép nối lại.

Ở giữa sẽ có bộ phận điều khiển ngăn cách và hoạt động dựa vào quá trình đóng mở. Van cầu Z15T-16 làm việc được ở các môi trường nước sạch, nước thải, hơi, khí. Và van thường được lắp đặt ở các hệ thống có kích thước vừa và nhỏ từ DN15 – DN100.

Cấu tạo của van cầu Z15T-16

Bảng cấu tạo chất liệu của van cầu Z15T-16

Các bộ phậnChất liệu
Thân vanGang xám, gang cầu
Đĩa vanĐồng thau
Trục vanThép cacbon
Tay quayThép, gang xám.

II. Nguyên lý hoạt động của van cầu Z15T-16 nguyen ly hoat dong van cau dong 1

Van cầu gang hoạt động kiểm soát lưu lượng dòng chảy không phải do kích thước của đĩa van quyết định. Và cũng không do sự nâng lên hạ xuống của đĩa van quyết định. Một trong các điểm nổi bật của van cầu Z15T-16 là dù cho van có nằm ở trạng thái đóng mở 1 phần.

Thì khả năng dòng chảy đi qua đĩa van và gây mòn đĩa van hay ghế đệm van là rất thấp. So với các dòng van cầu khác, van chữ ngã Z15T-16 cũng hoạt động đóng mở lên xuống như van cổng.

Tuy nhiên đĩa van cầu lại nằm theo phương ngang chứ không dựng thẳng. Và kết hợp với thiết kế của thân van, chúng rất phù hợp cho quá trình điều tiết dòng chảy. Do thiết kế dòng chảy đi qua van là hình chữ S.

Nên áp suất đi qua van cầu sẽ bị hao tốn hơn là áp suất đi qua các dòng van khác. Đặc biệt thời gian đóng mở của van cầu cũng được tăng lên do việc thiết kế bằng cách quay tròn. Và chúng ta phải quay vài vòng để có thể đóng hoặc mở hành trình của van.

Nguyên lý hoạt động của van cầu

Van cầu tực hiện đóng mở bằng cách sử dụng bộ phận tay quay vô lăng. Việc quay vô lăng sẽ giảm được lực tác động truyền vào vô lăng. Khi dòng chảy đi đến đĩa van, chúng sẽ bị chặn lại ở phần giao giữa hai nửa thân van.

Khi van đang ở trạng thái đóng, để có thể mở van cầu Z15T-16, chúng ta xoay vô lăng theo chiều ngược chiều kim đồng hồ. Đĩa van khi ấy sẽ được nâng lên và dòng chảy đi qua. Và khi đóng van thì cũng làm tương tự, nhưng xoay tay quay theo chiều ngược lại.

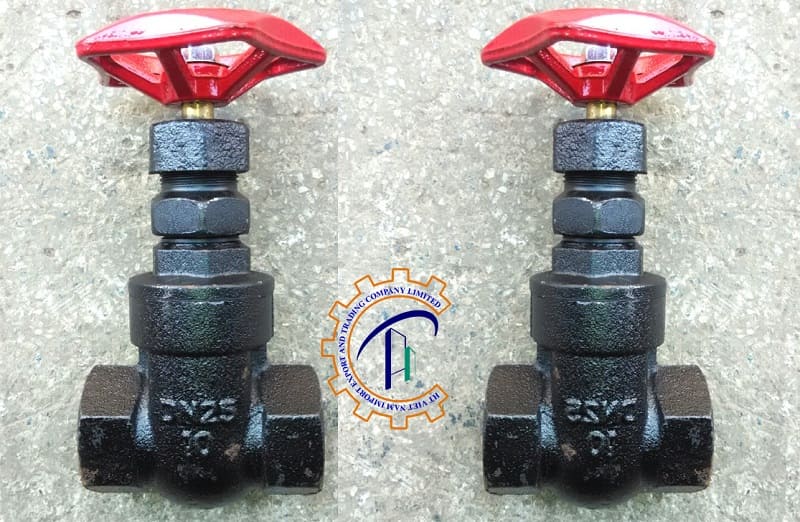

III. Bảng kích thước nối van cầu Z15T-16 vào hệ thống van-cau-z15t-16

Bảng kích thước cấu tạo từng chi tiết trên thân van cầu Trung Quốc

LoạiDNKích thước ống

Kích thước ( mm)

LL1SHD0
Z15T-1615½”60123010060
20¾”70133611460
251”82154612580
321 ¼”85175514580
401 ½”951962161100
502”1102275190100

Dãi thông số kích thước của van cầu Z15T-16

Bảng thông số làm việc cho phép của van cầu Z15T-16
TypeÁp suất làm việc (mpa)Áp suất test thử (mpa)Nhiệt độ môi trườngMôi trường làm việc
MaxTrung bình
Z15T-161.62.51.8<200 ºCHơi, nước.

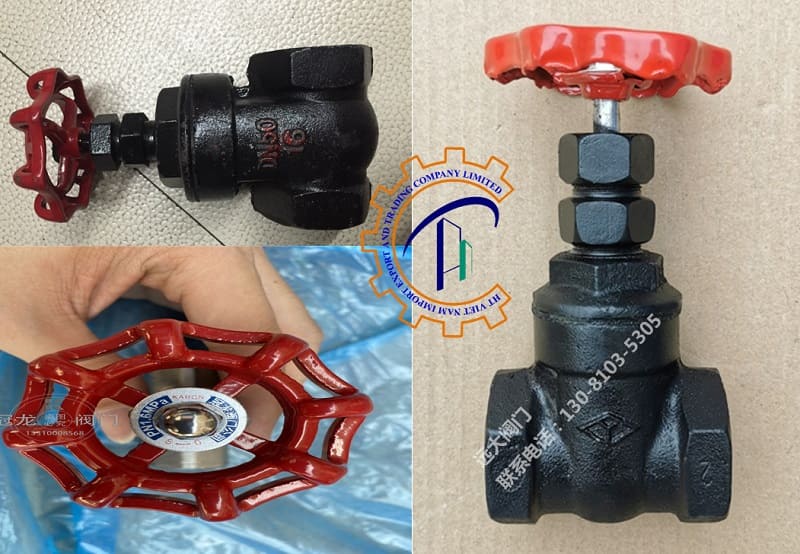

Ứng dụng của van cầu Z15T-16 cau-tao-van-chu-nga

Van chữ ngã z15t-16 được sử dụng để kiểm soát lưu lượng trong các hệ thống nước, hơi nước. Tuy nhiên, van chữ ngã rất nạy cảm về khả năng ăn mòn của dòng chảy. Để có thể đảm bảo được tuổi thọ lâu dài cho van, chúng ta cần lưu ý một số yếu tố.

Như lưu lượng dòng chảy, việc giảm áp suất, hay công suất tiêu thụ.

– Van chữ ngã Z15T-16 được lắp đặt ở các hệ thống làm mát, nơi lưu lượng dễ dàng được điều chỉnh

– Xuất hiện ở các hệ thống dầu thô, dầu nhớt, chiết xuất khí ngưng tụ.

– Xuất hiện ở các đầu đoạn đường ống muốn chuyển giao áp suất từ cao xuống thấp.

– Lắp đặt ở các đường ống hơi, các hệ thống nước cần độ an toàn tuyệt đối

IV. Mua van cầu Z15T-16

Trên đây là sơ lược một số thông tin của dòng van cầu Z15T-16. Ngoài ra chúng tôi còn cung cấp các dòng van cổng Z45T-10, van cầu thép, van bi inox,..

Hàng hóa nhập khẩu được bảo hành lên đến 12 tháng, và được đổi trả trong vòng 3-7 ngày. Đối với các mặt hàng nhập khẩu của công ty sẽ có đầy đủ các giấy tờ chúng nhận, kiểm định, CO/CQ.
