Van cầu inox

155,000

Thông số kỹ thuật: – Kích thước: DN15 – DN350 – Chất liệu: inox 304, 316, 201, ssc13 – Kiểu nối: nối ren, nối bích – Áp lực làm việc: 10 – 16 – 25 kgf/cm3 – Nhiệt độ làm việc: <220ºC – Hình dạng thân van: dạng cầu, dạng chữ ngã – Môi trường làm việc: nước, khí, hóa chất, hơi – Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc – Bảo hành 12 tháng – Hàng có sẵn

Van cầu là một trong những dòng van công nghiệp có chức năng làm giảm tải áp suất làm việc trong hệ thống. Chúng có rất nhiều loại chất liệu và mẫu mã khác nhau. Và một trong số các loại van cầu hiện nay, không thể không nhắc đến van cầu inox.

Đây là một trong những dòng van cầu có thể sử dụng cho đa dạng môi trường. Để hiểu rõ hơn về dòng thiết bị này, quý khách hàng có thể tham khảo bài mô tả sản phẩm dưới đây.

Hoặc liên hệ trực tiếp cho chúng tôi theo hotline: 0981.625.884

Van cầu inox là gì

Giới thiệu van cầu inox

Van cầu inox hay còn có tên gọi là van chữ ngã inox, van yên ngựa. Đây là một trong những dòng thiết bị được sử dụng để đóng mở chính cho các hệ thống.

Ngoài chức năng đóng ngắt dòng chảy, chúng còn có thể làm giảm áp suất đầu vào. Van chữ ngã inox có thể làm việc được ở môi trường có nhiệt độ cao lên đến 220 độ C.

Và đặc biệt, chất liệu tạo thành là inox 304 không gỉ, độ bền cao. Nhờ đó môi trường làm việc cũng được đa dạng hơn,Van cầu inox có hai kiểu kết nối là nối ren và nối bích.

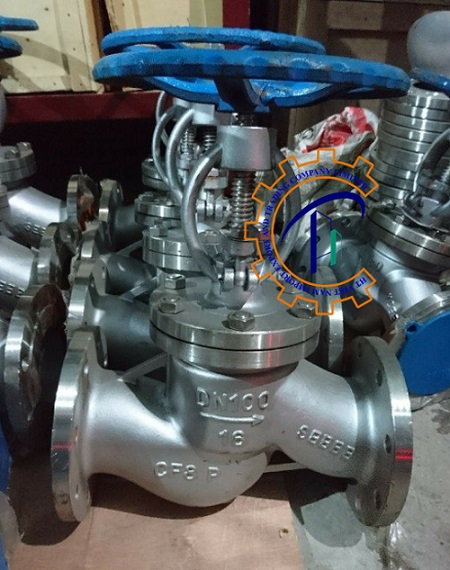

Tùy vào kích thước đường ống và áp lực làm việc mà người sử dụng sẽ lựa chọn loại kết nối ưng ý. Kích thước van cầu dao động từ DN15 – DN500, lắp đặt được cho các đường ống từ 10 kgf/cm3 – 16 kgf/cm3. Môi trường làm việc chính của van chữ ngã inox là nước, hơi, khí nén, hóa chất. glove-valve

Cấu tạo của van cầu inox

– Thân van: được đúc từ chất liệu inox sus304 và có thiết kế hình dạng chữ S nằm ngang. Thân van gồm 2 nửa dạng hình cầu ghép lại với nhau, ở giữa là bộ phận kiểm soát dòng chảy.

– Đĩa van: đĩa van đa phần là được làm từ chất liệu inox cao cấp không gỉ. Và chúng có nhiệm vụ đóng mở van để điều tiết dòng chảy

– Bộ phận trung gian: Trục van nối thẳng với đĩa van, khi trục van chuyển động  lên xuống sẽ kéo theo cả đĩa van di chuyển lên xuống và van được đóng mở.

– Tay vặn: Hoạt động bằng cách quay vô lăng.  Xoay tay vặn theo 360 độ, và trục van sẽ được di chuyển theo giúp đĩa van hoạt động.

– Gioăng làm kín: làm từ cao su Teflon và giúp đen lại độ kín khít cho van. structure-golve-valve

Ưu điểm của van cầu inox

Ưu điểm về chất liệu

Là một trong những dòng van công nghiệp được đúc từ dòng chất liệu inox 304 cao cấp. Van cầu có thể ứng dụng được cho nhiều dòng môi trường khác nhau. Bởi chúng mang theo những đặc tính của inox cao cấp, chính là khả năng không bị oxi hóa ăn mòn.

Cùng với đó là độ bền và tuổi thọ cao, va đập không gây ảnh hưởng. Lắp đặt van chữ ngã cho các môi trường hóa chất ăn mòn, muối biển, bazo là phù hợp nhất.

Thông thường dùng cho các hệ môi trường ít tính chất ăn mòn, người sử dụng có thể chọn mua dòng van cầu gang để tiết kiệm chi phí tiêu thụ. Tuy nhiên, nếu quý khách hàng lựa chọn dòng van cầu inox, việc lắp đặt có thể thoải mái với bất kỳ dòng môi trường nào.

Đặc biệt sử dụng kiểu nối bích đi kèm sẽ khiến cho tuổi thọ làm việc của van chữ ngã inox được lâu dài hơn.

Ưu điểm về cấu tạo

  • Van chữ ngã có thể điều tiết lưu lượng dòng chảy một cách dễ dàng
  • Sử dụng van làm việc với tần suất thường xuyên, van vẫn đem lại độ bền cao
  • Đĩa van khi ở trạng thái đóng hoặc mở 1 phần, khả năng mòn đĩa thường thấp hơn các loại van khác.
  • Việc bảo trì khi van gặp sự cố sẽ được đơn giản dễ dàng hơn.
  • Van làm việc rất nghiêm ngặt, ít bị rò rỉ dòng chảy ra ngoài.
  • Khả năng đóng, ngắt và tiết lưu dòng chảy tốt.
  • Van cầu inox chịu áp lực và nhiệt độ cao và sự oxi hóa của hóa chất loãng.
  • Khi mở van hoàn toàn, van có thể được sử dụng như một van một chiều.
  • So với dòng van cổng, thì van cầu đóng mở nhanh hơn và tiện lợi hơn. van cau lap ren 2

Những hạn chế và ứng dụng của van cầu inox

Hạn chế khi sử dụng van cầu

– Áp suất đi qua van có thể bị sụt giảm do bị chuyển hướng dòng chảy qua van.

– Kích thước lớn phải cần nhiều moment để thay đổi trạng thái (đóng/ mở).

– Trọng lượng van nặng hơn so với các loại van công nghiệp cùng kích thước khác.

– Yêu cầu lực lớn hơn hoặc bộ truyền động lớn hơn để đặt van.

– Giá thành cao hơn so với các loại van công nghiệp có cùng kích thước khác.

Ứng dụng của van cầu inox

Ứng dụng phổ biến nhất của van yên ngựa là kiểm soát dòng lưu lượng dòng lưu chất đúng tiêu chuẩn. Với thiết kế bộ phận kiểm soát dòng chảy nằm bên trong van chữ ngã thép.

Đã giúp định hướng dòng lưu lượng chảy trong chúng. Lưu ý các van cầu này không phù hợp với chất bùn sệt do bị cản trở bởi vách ngăn.

  • Van chữ ngã inox được lắp đặt trong các hệ thống nước làm mát, nơi lưu lượng cần được điều chỉnh
  • Các hệ thống dầu nhiên liệu có lưu lượng cần được điều chỉnh về độ làm kín dòng chảy.
  • Lắp đặt cho các hệ đường ống hơi hoặc hệ nước mà cần yêu cầu độ an toàn tuyệt đối.
  • Xuất hiện ở nơi đầu nguồn của các đường ống muốn chuyển giao áp suất từ cao sang thấp
  • Hệ thống dầu nhờn, chiết xuất khí ngưng tụ.
  • Lắp đặt cho một số hệ thống hóa chất, oxi hóa ăn mòn, nước muối, bazo, đóng tàu,..

Các loại van cầu inox hiện nay

Van cầu inox lắp ren

Là dòng van cầu có thiết kế hai đầu nối sử dụng kiểu nối ren. Việc lắp nối ren với tiêu chuẩn ren là NP, NPT sẽ nhanh gọn và dễ dàng hơn rất nhiều.

Van cầu ren có các kích thước rất nhỏ chỉ từ DN15 – DN50, và áp lực làm việc chỉ từ 0 – 10 kgf/cm3. Tuổi thọ của van cầu ren inox thì thường ngắn hơn so với van cầu lắp bích. Và hình dáng của chúng thì có cả loại chữ ngã và loại thân hình cầu

.– Kích thước: DN15 – DN50

– Chất liệu: SUS 304, CF8M

– Hình dạng thân van: hình chữ S, hình cầu tròn

– Kiểu nối: nối ren NPT, BSP

– Áp lực: Pn10

– Nhiệt độ làm việc: max =  150 độ C van-cau-ren-inox

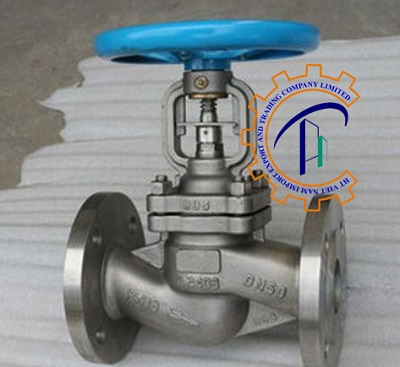

Van cầu inox lắp bích

Van cầu lắp bích hay còn có tên gọi van cầu mặt bích. Dạng van cầu này có thiết kế hai đầu nối bích chắc chắn. Bích có thể là dòng 4 lỗ, 6 lỗ hoặc 8 lỗ,… Van cầu mặt bích inox có kích thước to hơn van cầu ren, và khi làm việc cũng yêu cầu áp lực dòng chảy lớn hơn.

Các kích thước của van chữ ngã inox từ DN40 – DN350. Với nhiệt độ làm việc từ 0 – 200 độ C, và áp lực có thể là 10 kgf/cm3. 16kgf/cm3 hay 25kgf/cm3.

– Kích thước: DN40 – DN350

– Chất liệu: SUS 304, SUS 316

– Hình dạng thân van: hình chữ S, dạng hình cầu

– Kiểu nối: nối bích– Áp lực: Pn16, PN25

– Nhiệt độ làm việc: max =  200 độ C van-cau-hoi

Van cầu chữ ngã inox

Dòng van này có hình dáng cấu tạo theo hình chữ S, hình dấu ngã. Với màng chắn đặt nằm ngang, cho phép van chuyển động lên xuống đóng mở.

Với thiết kế này, việc áp suất đi qua sẽ bị hao tổn rất lớn. Nhưng chúng lại rất phù hợp cho các điểm giao thoa giảm nhiệt độ cho các đường ống. Có thể lắp đặt van chữ ngã ở cạnh các đường vòng quanh van điều khiển.

– Kích thước: DN15 – DN350

– Chất liệu: SUS 304

– Hình dạng thân van: hình chữ S, chữ ngã

– Kiểu nối: nối bích, nối ren

– Áp lực:PN10, Pn16, PN25

– Nhiệt độ làm việc: max =  200 độ C glove-valve

Van inox dạng cầu

Loại van này có thân là dạng hình cầu, bên trong thân van sẽ có 2 vách ngăn. So với van chữ ngã thì hệ số dòng chảy của van dạng cầu thấp hơn nhiều. Và chúng cũng thực hiện việc chuyển động đãi van đóng mở lên xuống.

Và van dạng cầu này thường được sử dụng cho các môi trường có chu kỳ lưu lượng cao.

– Kích thước: DN15 – DN50

– Chất liệu: inox

– Hình dạng thân van: dạng hình cầu tròn

– Kiểu nối: nối ren, nối bích

– Áp lực: Pn10

– Nhiệt độ làm việc: max =  140 độ C van-cau-thép

Một số lưu ý khi sử dụng van cầu inox

Việc sử dụng van cầu thông thường hay được ứng dụng cho các hệ môi trường hơi nóng. Vì đơn giản là dưới môi trường làm việc này, áp lực dùng cho đường ống rất thích hợp với áp lực sử dụng cho thiết bị.

Mặt khác, nếu sử dụng van cầu cho các hệ thống đóng mở dòng lưu chất thông thường như nước. Thì chúng ta nên lựa chọn sang các loại van cổng, van bướm sẽ hợp lý hơn.

Chất liệu van cầu là dòng SUS 304 nên giá cả có co hơn so với loại chất liệu gang. Nếu không phải dùng những môi trường thích hợp thì người sử dụng nên cân nhắc việc lắp đặt dòng chất liệu phù hợp.

Khi làm việc nên thường xuyên tra dầu vào các vị trí kết nối trên van. Kiểm tra xem van cầu inox đóng mở có bị kẹt hay rò rỉ dòng chảy.

Nếu khi lắp đặt van cầu hơi inox, việc sử dụng đóng mở không thuận lợi. Thì người sử dụng nên kiểm tra lại chiều lắp đặt van cầu, hoặc là kích thước của van cầu inox liệu đã phù hợp với áp lực đường ống chưa.

Nơi mua van cầu hơi inox

Khách hàng khi có nhu cầu mua hàng và lựa chọn hàng hóa lắp đặt có lẽ sẽ không khỏi thắc mắc. Rằng liệu van cầu ở đâu chất lượng tốt, đối với dòng môi trường nào thì nên lắp đặt loại chất liệu nào. Quý khách hàng có thể liên hệ trực tiếp ngay cho chúng tôi để đặt hàng và tư vấn miễn phí.

Tại kho hàng XNK HT Việt Nam, có đầy đủ các sản phẩm tiêu biểu như van cổng, van bướm, van điều khiển điện, khí nén. Các mặt hàng này được nhập khẩu trực tiếp tại các nước công nghiệp lớn như Hàn Quốc, Đài Loan,…

Các mặt hàng trong tổng kho XNK HT Việt Nam vô cùng đa dạng và mang nhiều kích thước khác nhau. Đối với các mặt hàng van cơ, van công nghiệp sẽ được bảo hành trong khoảng 6 – 12 tháng. Còn những dòng điều khiển sẽ được lên đến 16 tháng.

Khi mua hàng, công ty chúng tôi sẽ hỗ trợ cho khách hàng một số ưu đãi sau:

– Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày

– Hàng hóa có đầy đủ giấy tờ CO/CQ

– Tư vấn lắp đặt 24/7

– Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km

– Báo giá thương mại

– Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)
