Van cầu DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100

150,000

Thông số kỹ thuật VAN CẦU THEO DN:

  • Kích thước: DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100  – DN300
  • Chất liệu: thép không gỉ, thép mạ kẽm, đồng thau, inox 304, inox 316, gang cầu, gang HT200
  • Kiểu nối: nối bích, nối ren
  • Áp lực làm việc: 10 – 16 kgf/cm3
  • Nhiệt độ làm việc: 0 – 80ºC – 220ºC
  • Hình dạng thân van: dạng chữ ngã, dạng cầu
  • Môi trường làm việc: nước, hơi, nhiệt, hóa chất
  • Hàng có sẵn

Van cầu là một trong những loại van công nghiệp sử dụng cho việc đóng mở dòng chảy. Hiện nay các mặt hàng van công nghiệp này đã có mặt tại kho hàng XNK HT Việt Nam. Với đầy đủ các thông số kích thước như

Van cầu DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100.. DN350. Và một trong số các kích thước hay được sử dụng đó là van cầu DN50. Quý khách hàng khi mua hàng, có thể liên hệ trực tiếp cho chúng tôi theo hotline: 0981.625.884.

Van cầu DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100 là gì?

Van cầu DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100  là van công nghiệp được sử dụng nối cho đường ống phi 60mm. Chúng ta cũng có thể gọi là van cầu hơi 2 inch ( 2″) hay van cầu D60.

Mang kích thước vừa phải, cấu tạo hình dạng của van cầu 2″ cũng đa dạng không kém. Thân van có thể là kiểu kết nối ren hoặc nối bích.

Chất liệu của van cầu DN50 rất đa dạng như gang, nhựa, đồng, inox, thép. Loại chất liệu inox, đồng, nhựa sẽ có kiểu nối ren. Còn đầu nối bích thì sẽ là dòng chất liệu inox, gang, thép.

van-cau-gang-dn50
Nhập khẩu trực tiếp – Chính hãng – giao hàng miễn phí tại hà nội

Van cầu DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100  có thể mang hình dạng là thân hình cầu hoặc là thân là dạng hình chữ ngã. Và cả hai hình dạng này đều là kiểu thân van được gộp lại bằng hai nửa bán cầu.

Đĩa van được lắp đặt nằm ngang, và có thể được bọc đệm cao su. Van cầu hơi nối ống D60 có tay điều khiển là tay quay. Với nhiệt độ làm việc sẽ dao động từ 0 – 220 độ C. Và áp lực làm việc giới hạn cao là PN10, PN16, PN25. Phân loại van cầu DN50

Van cầu lắp ren nối ống D60

Là loại van cầu có hai đầu nối là kiểu nối ren chắc chắn. Việc lắp nối ren với tiêu chuẩn ren là NPT sẽ nhanh gọn và dễ dàng hơn rất nhiều. Van cầu ren có kích thước DN50 sẽ chịu được áp lực làm việc 0 – 10 kgf/cm3.

Tuổi thọ của van cầu ren thì thường ngắn hơn so với van cầu lắp bích. Và hình dáng của chúng thì có cả loại chữ ngã và loại thân hình cầu. Van cầu lắp ren sẽ có các loại chất liệu là nhựa đồng và inox.

Tùy vào từng môi trường làm việc mà chúng ta sẽ sử dụng chất liệu khác nhau. Thân van cầu ren có hai loại là thân tròn và thân chữ ngã. vmc hc41x 16 5

Van cầu lắp bích nối ống D60

Van cầu lắp bích hay còn có tên gọi van cầu mặt bích. Dạng van cầu này có thiết kế hai đầu nối bích chắc chắn. Bích có thể là dòng 4 lỗ, 6 lỗ hoặc 8 lỗ,…

Van cầu mặt bích có kích thước to hơn van cầu ren, và khi làm việc cũng yêu cầu áp lực dòng chảy lớn hơn. Với mức nhiệt độ làm việc từ 0 – 200 độ C, và áp lực có thể là 10 kgf/cm3. 16kgf/cm3 hay 25kgf/cm3.

Van cầu DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100
Giá rẻ hơn nhiều công ty khác

Van cầu DN50 mặt bích sử dụng dòng chất liệu chính là gang, inox hoặc thép. Việc lắp đặt bích sẽ tiện lợi hơn cho việc sửa chữa và lắp đặt thiết bị

Van cầu chữ ngã DN50

Là dạng van có hình dạng giống dấu ngã, với màng chắn đặt nằm ngang, cho phép van chuyển động lên xuống đóng mở. Với thiết kế này, việc áp suất đi qua sẽ bị hao tổn rất lớn.

Nhưng chúng lại rất phù hợp cho các điểm giao thoa giảm nhiệt độ cho các đường ống. Có thể lắp đặt van chữ ngã ở cạnh các đường vòng quanh van điều khiển.

Van cầu hơi DN50

Loại van này có thân là dạng hình cầu, bên trong thân van sẽ có 2 vách ngăn. So với van chữ ngã thì hệ số dòng chảy của van dạng cầu thấp hơn nhiều. Và chúng cũng thực hiện việc chuyển động đãi van đóng mở lên xuống. Và van dạng cầu này thường được sử dụng cho các môi trường có chu kỳ lưu lượng cao.

Các loại van cầu DN50 hiện nay

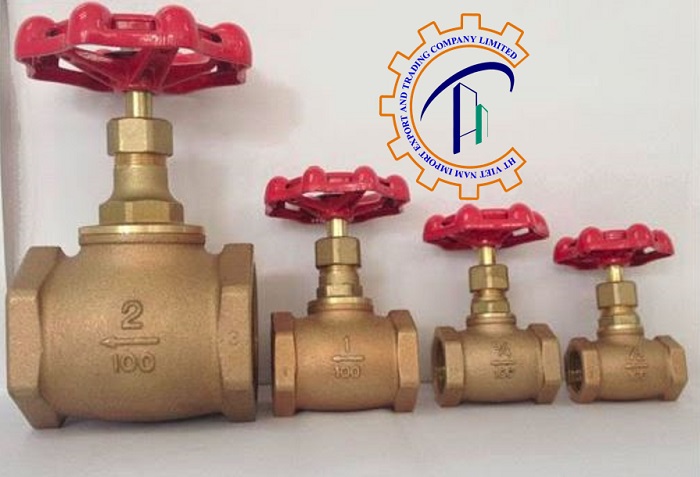

Van cầu đồng DN50

  • Tên thiết bị: Van cầu đồng DN50
  • Kích thước: DN50
  • Chất liệu: đồng thau
  • Kiểu nối: nối ren, nối bích
  • Áp lực làm việc: 10 kgf/cm3
  • Nhiệt độ làm việc: <120ºC
  • Hình dạng thân van: dạng cầu
  • Môi trường làm việc: nước, dầu
  • Hàng có sẵn van-cau-dong

Van cầu inox DN50

  • Tên thiết bị: Van cầu inox DN50
  • Kích thước: DN50
  • Chất liệu: inox 304, 316, 201, ssc13
  • Kiểu nối: nối ren, nối bích
  • Áp lực làm việc: 10 – 16 kgf/cm3
  • Nhiệt độ làm việc: <220ºC
  • Hình dạng thân van: dạng cầu, dạng chữ ngã
  • Môi trường làm việc: nước, khí, hóa chất, hơi
  • Hàng có sẵn van-cau-inox-lap-ren

Van cầu gang DN50

  • Tên thiết bị: Van cầu gang DN50
  • Kích thước: DN50
  • Chất liệu: gang HT200, gang cầu
  • Kiểu nối: nối bích
  • Áp lực làm việc: 10 – 16 kgf/cm3
  • Nhiệt độ làm việc: 80ºC – 100ºC
  • Hình dạng thân van: dạng chữ ngã
  • Môi trường làm việc: nước
  • Hàng có sẵn van-cau-dn50-gang

Van cầu thép DN50

  • Tên thiết bị: Van cầu thép DN50
  • Kích thước: DN50
  • Chất liệu: thép không gỉ, thép mạ kẽm
  • Kiểu nối: nối bích
  • Áp lực làm việc: 10 – 16 kgf/cm3
  • Nhiệt độ làm việc: 80ºC – 100ºC
  • Hình dạng thân van: dạng chữ ngã, dạng cầu
  • Môi trường làm việc: nước, hơi, nhiệt
  • Hàng có sẵn van-cau-thép

Những ưu nhược điểm và ứng dụng của van cầu DN50

Ưu điểm của van cầu 2″

  • Van chữ ngã có thể điều tiết lưu lượng dòng chảy một cách dễ dàng
  • Van làm việc rất nghiêm ngặt, ít bị rò rỉ dòng chảy ra ngoài.
  • Van cầu inox chịu áp lực và nhiệt độ cao và sự oxi hóa của hóa chất loãng.
  • Khi mở van hoàn toàn, van có thể được sử dụng như một van một chiều.
  • Sử dụng van làm việc với tần suất thường xuyên, van vẫn đem lại độ bền cao
  • Đĩa van khi ở trạng thái đóng hoặc mở 1 phần, khả năng mòn đĩa thường thấp hơn các loại van khác.
  • Việc bảo trì khi van gặp sự cố sẽ được đơn giản dễ dàng hơn.
  • Khả năng đóng, ngắt và tiết lưu dòng chảy tốt.
  • So với dòng van cổng, thì van cầu đóng mở nhanh hơn và tiện lợi hơn.

Hạn chế của van cầu DN50

– Áp suất đi qua van có thể bị sụt giảm do bị chuyển hướng dòng chảy qua van.

– Kích thước lớn phải cần nhiều moment để thay đổi trạng thái (đóng/ mở).

– Trọng lượng van nặng hơn so với các loại van công nghiệp cùng kích thước khác

– Yêu cầu lực lớn hơn hoặc bộ truyền động lớn hơn để đặt van.

– Giá thành cao hơn so với các loại van công nghiệp có cùng kích thước khác. van-cau-hoi-chu-nga

Ứng dụng của van cầu DN50

Ứng dụng phổ biến nhất của van yên ngựa là kiểm soát dòng lưu lượng dòng lưu chất đúng tiêu chuẩn. Với thiết kế bộ phận kiểm soát dòng chảy nằm bên trong van chữ ngã.

Đã giúp định hướng dòng lưu lượng chảy trong chúng. Lưu ý các van cầu này không phù hợp với chất bùn sệt do bị cản trở bởi vách ngăn.

  • Van chữ ngã được lắp đặt trong các hệ thống nước làm mát, nơi lưu lượng cần được điều chỉnh
  • Các hệ thống dầu nhiên liệu có lưu lượng cần được điều chỉnh về độ làm kín dòng chảy.
  • Lắp đặt cho các hệ đường ống hơi hoặc hệ nước mà cần yêu cầu độ an toàn tuyệt đối.
  • Xuất hiện ở nơi đầu nguồn của các đường ống muốn chuyển giao áp suất từ cao sang thấp
  • Hệ thống dầu nhờn, chiết xuất khí ngưng tụ.
  • Lắp đặt cho một số hệ thống hóa chất, oxi hóa ăn mòn, nước muối, bazo, đóng tàu,..

Nơi mua van cầu DN50 chất lượng, giá tốt

Quý khách hàng có thể liên hệ trực tiếp ngay cho chúng tôi để đặt hàng và tư vấn miễn phí. Tại kho hàng XNK HT Việt Nam, có đầy đủ các sản phẩm tiêu biểu như van cổng, van bướm, van điều khiển điện, khí nén.

Các mặt hàng này được nhập khẩu trực tiếp tại các nước công nghiệp lớn như Hàn Quốc, Đài Loan,… Khi mua hàng, công ty chúng tôi sẽ hỗ trợ cho khách hàng một số ưu đãi sau:

  • Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày
  • Hàng hóa có đầy đủ giấy tờ CO/CQ
  • Tư vấn lắp đặt 24/7
  • Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km
  • Báo giá thương mại
  • Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)
