Van cổng Samwoo DN50

550,000

Van cổng – Gate Valve là một trong những dòng van công nghiệp thường được sử dụng trong hệ thống làm việc. Van cổng là dòng van công nghiệp có nhiều ưu điểm nổi trội.

Chúng được sử dụng như một van tổng lắp đặt ngay ở các vị trí đầu nguồn hệ thống. Hiện nay van cổng có rất nhiều loại, với các hãng khác nhau như Samwoo, AUT, ARV, Shinyi,..

Và nhiều kích thước đa dạng như DN50 – DN2000. Và bài viết dưới đây chúng tôi muốn chia sẻ về dòng van cổng Samwoo DN50 – Hàn Quốc.

Thông số kỹ thuật van cổng Samwoo DN50

 – Van cổng Samwoo DN50 hay van cửa Samwoo, van chặn Samwoo, van cổng SW DN50

– Kết nối ống phi 60mm, tương đương 2″ inch.

– Kết nối bích 4 lỗ, tiêu chuẩn bích BS 4504 PN16 hoặc JIS B2239 10K/16K/25K.

– Là dạng van cổng ty chìm, sơn xanh phủ epoxy, thiết kế tay quay vô lăng góc 360 độ xoay vòng.

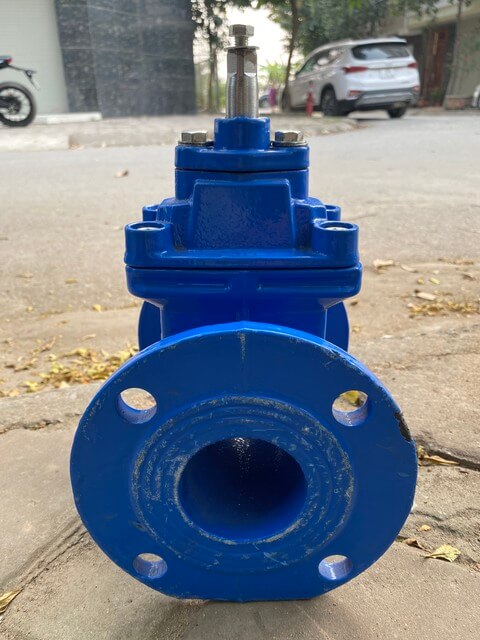

van-cong-samwooCác thành phần của van cổng gang Samwoo DN50
Chi tiếtThành phần
Thân vanGang HT 200
Đĩa vanGang bọc cao su
GioăngPTFE
TypeChất liệuÁp lực cho phép (mpa)Áp lực test thử (mpa)Nhiệt độ (ºC)Môi trường làm việc
DN50 – 2″ inchGang, PTFE, epoxy1.6 – 2.5MaxTrong khoảng<85 ºCNước, xăng, dầu
2.41.8

Hình dạng cấu tạo của van cổng Samwoo DN50.

Xét về hình dáng, van cửa gang Samwoo có thiết kế vô cùng bắt mắt. Sử dụng lắp đặt kiểu nối bích nhanh chóng, chắc chắn. Kèm theo sơn bọc phủ epoxy cao cấp chống chịu ăn mòn tốt.

Phần đĩa van bên trong còn được bọc phủ lớp sơn epoxy được sử dụng nhằm cho việc mang lại độ thẩm mĩ cao cho thiết bị. Đặc biệt, đây là dòng van cổng ty chìm, khi sử dụng sẽ tiết kiệm diện tích lắp đặt trong hệ thống.

Van cửa SW DN50 – Hàn Quốc có kích thước tuy lớn hơn so với các dòng van cửa đồng. Tuy nhiên cấu tạo của chúng cũng gồm các bộ phận tương tự như những dòng van cổng khác. Cụ thể như sau:

  • Thân van: Được đúc từ chất liệu gang cầu, có trọng lượng nhẹ hơn 20 – 30% so với chất liệu gang xám. Thân van được thiết kế hai đầu nối bích, sẽ hỗ trợ việc ghép nối vào hệ thống được thuận lợi hơn.
  • Ty van: Làm từ chất liệu thép không gỉ, ty van hai còn gọi là trục van, có hai loại là ty nổi và ty chìm. Dòng ty nổi thì khi van làm việc, chúng ta có thể quan sát được chuyển động của ty van. Còn dòng ty chìm thì không. Đối với van cổng SW DN50 thì chúng chỉ có thiết kế là dạng ti chìm.
  • Cánh van: Đĩa van cổng sẽ được làm từ gang và được bọc phủ một lớp nitrile chất lượng. Đĩa van thực hiện đóng mở lên xuống và điều tiết dòng chảy.
  • Bộ phận điều khiển: là bộ phận đóng mở bằng tay quay, thiết kế vô lăng giúp việc đóng mở lên xuống nhẹ nhàng.
  • Gioăng làm kín: hay còn có thể gọi là các vòng o-ring được sử dụng để xiết chặt các đoạn chốt nối của chi tiết. Chúng giúp chặn dòng chảy bên ngoài không bị tràn vào trong thiết bị gây gỉ các chi tiết.
cau-tao-van-cong-ty-chim

Cách vận hành van cổng Samwoo DN50 đơn giản.

Đối với dòng van cửa nói chung, hay van Samwoo nói riêng, khi chúng làm việc đều rất đơn giản. Với thiết kế bộ điều khiển tay quay vô lăng 360 độ quay tròn.

Khi làm việc van sẽ nâng lên hoặc hạ xuống đĩa van để khiến cho van được đóng hoặc mở ra.

Cụ thể: – Khi van cổng SW DN50 ở trạng thái đóng, người sử dụng tiến hành quay vô lăng theo chiều kim đồng hồ. Lúc này phần trục van, tức ti van có thiết kế tiện ren trong được lắp đặt liên kết với đĩa van. Sẽ xoay đều và nâng đĩa van lên cao tạo ra lối đi cho dòng chảy.

– Khi không sử dụng nữa, chúng ta có thể dễ dàng đóng van lại theo cách. Xoay vô lăng ngược chiều với chiều mở van và làm cho van được đóng lại một cách nhanh chóng và đơn giản nhất. Là dạng van cổng ty chìm, khi sử dụng van thì người sử dụng chỉ nên ứng dụng cho các hệ thống mở hoàn toàn hoặc đóng hoàn toàn.

van-cong-samwoo-ty-chim

Các đặc điểm nổi bật của van bướm Samwoo DN50

 – Van cửa gang SW có chất liệu tạo thành từ gang cầu đúc, đặc biệt bề mặt van được sơn phủ lớp epoxy. Giúp cách điện và chống các quá trình oxi hóa ăn mòn.

– Trên thân van có đúc logo “SW” nổi và các thông số định mức. Với thiết kế kiểu trục van là dòng ty chìm đóng mở bằng tay quay. Van cổng SW có thể tiết kiệm được diện tích lắp đặt trong hệ thống làm việc.

– Áp lực mà van cửa gang thường chịu được là 10 kgf/cm3 – 16 kgf/cm3, và nhiệt độ làm việc dao động từ 0 – 80ºC

– Thiết kế tay vặn là vô lăng giúp van dễ dàng làm việc dù mang kích thước lớn. Thân van sử dụng kiểu nối bích chắc chắn, việc lắp nối cũng được dễ dàng hơn. Trên thân van cửa gang sẽ được đúc các thông số định mức của sản phẩm.

– Lắp đặt van cổng SW DN50 được trong một số hệ thống làm việc như cấp thoát nước. Các hệ thống PCCC, các hệ thống dầu khô, khí thô, điện năng,..

– Giá thành của van cổng gang so với van cổng inox là rẻ hơn nhiều.

samwoo-valve

Cách bảo trì van cổng Samwoo DN50 đơn giản

Tại sao chúng ta lại cần phải bảo trì van cổng SW, và việc bảo hành van cổng sẽ mang lại ưu điểm gì? Trên thực tế, khi van được làm việc ở một mức thời gian lâu dài, các vấn đề như bụi bẩn, rác sẽ bám vào thiết bị.

Đặc biệt đáng sợ hơn khi dòng lưu chất chảy qua có tính oxi hóa ăn mòn. Điều này sẽ gây ra các hiện tượng nhẹ như tắc nghẽn đường lưu thông của van cổng.

Nặng hơn sẽ là gây kẹt van, rỉ sét van, hoặc mài mòn thân van, trục van. Vậy để giúp van có tuổi thọ làm việc lâu dài, cũng như tiết kiệm được chi phí tiêu dùng. Chúng tôi chia sẻ một số cách bảo trì van như:

  • Vệ sinh van cửa gang thường xuyên.
  • Tra dầu nhớt vào các vị trí con ốc, trục, các khớp nối trên thiết bị
  • Kiểm tra và thay gioăng cho van cổng nếu chúng có dấu hiệu mòn, trờn
  • Chọn dòng chất liệu của van cổng gang thích hợp với môi trường làm việc
  • Bảo dưỡng 6 tháng 1 lần.
ung-dung-van-cong

Địa điểm cung cấp van cổng Samwoo DN50 chất lượng

Quý khách hàng có thể liên hệ trực tiếp ngay cho chúng tôi để đặt hàng và tư vấn miễn phí. Tại kho hàng XNK HT Việt Nam, có đầy đủ các sản phẩm tiêu biểu như van cổng, van bướm, van điều khiển điện, khí nén. Các mặt hàng này được nhập khẩu trực tiếp tại các nước công nghiệp lớn như Hàn Quốc, Đài Loan,… Khi mua hàng, công ty chúng tôi sẽ hỗ trợ cho khách hàng một số ưu đãi sau:

  • Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày
  • Hàng hóa có đầy đủ giấy tờ CO/CQ
  • Tư vấn lắp đặt 24/7
  • Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km
  • Báo giá thương mại
  • Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)
