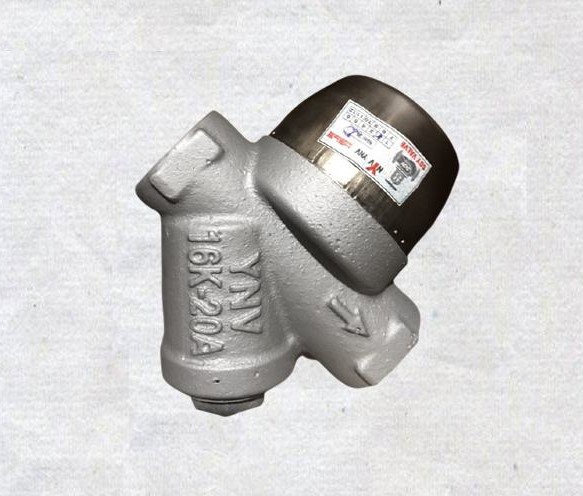

Bẫy hơi đồng tiền YNV là một trong những dòng bẫy hơi đồng tiền có xuất xứ từ Hàn Quốc. Đây là một trong những dòng van công nghiệp mang tên Bẫy hơi được sử dụng rất nổi bật hiện nay.
Bẫy hơi YNV thuộc dòng bẫy hơi đồng tiền có cách thức vận hành vô cùng đơn giản. Và là dòng sản phẩm thường hay được người tiêu dùng lựa chọn rất nhiều. Dưới đây là một số thông tin về dòng van này.
Bẫy hơi đồng tiền YNV là gì
Bẫy hơi đồng tiền YNV là dòng thiết bị được sử dụng làm việc trong các lò hơi, lò đốt hơi nước. Bẫy hơi làm việc với chức năng tách nước ngưng tụ ra khỏi đường hơi nóng. Chúng giúp cho hệ thống hơi làm việc được khô ráo hoàn toàn. Bẫy hơi YNV có chức năng lọc ra và ngưng tụ hơi nước khỏi hơi nóng khô.
Bẫy hơi YNV đồng tiền của Hàn Quốc còn được xếp vào loại là bẫy hơi dạng đĩa. Với cấu tạo đơn giản, thân van được đúc từ chất liệu gang. Quá trình lắp đặt trong hệ thống có thể tránh các hiện tượng thoát hơi nước mà không bị đóng băng. Thiết bị hoạt động theo cơ chế tự đóng mở, và vận hành theo chu kỳ.

Hiện nay, bẫy hơi đồng tiền YNV đã có mặt tại kho hàng XNK HT Việt Nam. Với đầy đủ các kích thước từ DN15 – DN50, sử dụng kiểu nối ren chắc chắn. Kích thước nhỏ gọn lắp đặt nhanh chóng sẽ đem lại cho người dùng sự lắp đặt, sửa chữa tiện lợi.
Thông số kỹ thuật bẫy hơi đồng tiền YNV
- Hãng van: YNV – Hàn Quốc
- Loại van: Bẫy hơi đồng tiền
- Chất liệu: gang cầu
- Kích thước: DN15, DN20, DN25, DN32, DN40, DN50. DN65, DN80. FN100
- Model: DST-1S, DST-1F
- Kiểu kết nối: Nối ren, nối bích
- Áp lực làm việc: Max = 16 kgf/cm3
- Nhiệt độ: 220 độ C
- Môi trường làm việc: Hơi nước, hơi, lò hơi.
Catalog của bẫy hơi đồng tiền YNV

Lý do nên sử dụng bẫy hơi đồng tiền YNV
Bẫy hơi YNV – Hàn Quốc được đánh giá là một trong những mặt hàng có kiểu dáng thiết kế nhỏ gọn bắt mắt. Nhưng công suất làm việc của chúng lại vô cùng lớn và không hề thua kém các dòng bẫy hơi khác từ Nhật Bản. Cùng với đó, giá sản phẩm vô cùng ưu ái hơn so với các mặt hàng bẫy hơi mang thương hiệu Nhật Bản.
Bẫy hơi YNV đồng tiền vô cùng quan trọng trong các hệ thống làm việc liên quan đến năng lượng hơi. Việc ngưng tụ và tách khí khô ra khỏi hơi nước sẽ giúp cho hệ thống không bị giảm bớt lưu lượng. Không gây thất thoát nhiên liệu khí, không làm giảm bớt khả năng dẫn truyền nhiệt.

Đặc biệt hơn, nước ngưng tụ bên trong hệ thống sẽ gây ra các hiện tượng thủy kích. Hiện tượng này có thể gây nguy hiểm cho đường ống như vỡ ống ảnh hưởng đến người sử dụng. Lắp đặt bẫy hơi YNV để tránh gây ra các hiện tượng thủy kích gây hỏng đường ống.
Cấu tạo của bẫy hơi đồng tiền YNV
Tương tự như các dòng bẫy hơi khác, dòng bẫy hơi YNV cũng được sử dụng với chức năng tách khí khô ra khỏi hệ thống. Tuy nhiên, chúng lại có cấu tạo các chi tiết khác nhau. Bởi mỗi dòng bẫy hơi khác nhau, sẽ mang một cấu tạo khác nhau. Cấu tạo của bẫy hơi đồng tiền Hàn Quốc YNV cụ thể như bên dưới
Bẫy hơi YNV có cấu tạo gồm các phần thân, nắp, đồng tiền, bộ lọc. Các chi tiết sẽ có một chức năng khác nhau.
- Thân bẫy: Được đúc từ chất liệu gang, gia công nguyên khối với độ dày cao. Thân van sẽ có thiết kế lắp bích hoặc lắp ren ở hai đầu chắc chắn. Phần bên dưới thân van ngay cửa vào sẽ chứa màng lọc. Còn phần thân trên gần nắp chứa đông tiền
- Nắp bẫy hơi: Được thiết kế lắp đặt ngay trên thân của bẫy hơi. Nắp van có thể tháo rời ra để sữa chữa đồng tiền
- Đồng tiền: Hay còn có tên gọi là đĩa van. Chúng cấu tạo từ hợp kim nhôm hoặc inox nên có độ bền rất cao. Đặc biệt đây là chi tiết được sử dụng cho việc đóng ngắt đường đi của dòng lưu chất
- Bộ lọc: Là chi tiết cuối cùng, phần này được thiết kế thêm với chức năng lọc và tách các tạp chất như cặn rác ra khỏi hệ thống.
>>>Tìm hiểu thêm: Dòng bẩy hơi gầu đảo YNV
Nguyên lý hoạt động của bẫy hơi đồng tiền YNV
Cách vận hành của bẫy hơi đồng tiền YNV cũng vô cùng đơn giản. Trên thực tế chúng tự làm việc theo nguyên tắc đóng mở vận hành có chu kỳ. Là hoạt động bằng việc áp suất chênh lệch giữa hai bên để đóng hoặc ngắt bẫy hơi. Thêm vào đó là quá trình đóng mở liên tục không ngắt quãng.
Khi tiến hành truyền hơi nóng vào bẫy hơi YNV, hơi nước sẽ đi vào bên trong thiết bị qua cửa vào. Đến bộ lọc, chúng sẽ thông qua lưới lọc để đi lên trên phần đường ống dẫn trong bẫy hơi. Tại lưới lọc, nếu dòng chảy có mang theo cặn rác thì sẽ được lưới lọc giữ cố định lại. Chỉ còn lại hơi nước nguyên chất đi qua.
Khi hơi nước đi vào thân van, chúng tiến hành ngưng tụ hơi nước và đọng nước lại. Lâu dần nước đọng lại dâng cao sẽ đẩy phần đồng tiền lên, tạo ra một đường đi cho dòng lưu chất. Theo đó, khí khô và hơi nước cùng thoát ra ngoài. Ở cửa ra, sẽ được kết nối với hai ống dẫn, khí nhẹ nên sẽ bay lên, còn nước ngưng tụ thì sẽ bị rơi xuống.
Nước thoát ra ngoài làm buồng chứa dưới của bẫy hơi bị sụt áp. Và đồng tiền theo đó bị đóng lại, làm lượng hơi nước nằm trên nắp đồng tiền bị kẹt lại. Và lúc này áp suất của phần trên cùng phần dưới thân bẫy hơi được cân bằng nhau. Khi đó chúng lại tiến hành ngưng tụ hơi nước và lại lặp lại vòng đóng mở bẫy hơi đồng tiền.
Các dòng bẫy hơi đồng tiền YNV hiện nay
Hiện nay, dòng bẫy hơi đồng tiền có hai loại kết nối chính là nối ren và nối bích. Và dòng bẫy hơi YNV cũng vậy, chúng có hai loại là bẫy hơi ren DST-1S, và bẫy hơi mặt bích DST-2F. Dưới đây là mô tả của hai dòng này
Bẫy hơi đồng tiền DST-1S lắp ren
Là loại bẫy hơi có kích thước nhỏ gọn, thiết kế hai đầu nối ren nhanh chóng thuận tiện. Chúng có model là DST-1S, kí hiệu cho bẫy hơi YNV lắp ren. Mang các kích thước từ DN15 – DN25, và có thể nối ống từ 1/4″ – 1″. Việc lắp đặt bẫy hơi ren sẽ không cần sử dụng đến những kỹ thuật viên có trình độ chuyên môn. Và quý khách hàng có thể sử dụng thêm băng tan để tạo độ kín khít.
- Kích thước: DN15, DN20, DN25, DN32, DN40
- Model: DST-1S
- Kiểu Nối: lắp ren
- Thân Van + nắp van: Gang đúc
- Nhiệt Độ: Max 220°C
- Áp Lực Max 10 kgf/cm²g ~ 18 kgf/cm²g
- Sử dụng tách bỏ nước ngưng tụ
- Môi trường: Hơi nóng, hơi nước
- Xuất Xứ: Hàn Quốc
Bẫy hơi đồng tiền DST-1F mặt bích
Bẫy hơi đồng tiền YNV DST-1F lắp bích thường có kích thước lớn hơn so với dòng bẫy hơi ren. Với tiêu chuẩn mặt bích BS, JIS, DIN rất phù hợp lắp ghép. Người dùng chỉ cần sử dụng các bulong và đai ốc để cố định hai đầu van vào hệ thống làm việc.
Thông thường, để gia tăng độ kín, khách hàng có thể dùng thêm các vòng đệm cao su. Kiểu kết nối này rất tiện lợi và thông dụng cho các hệ thống. Tuy nhiên chúng lại có kích thước cồng kềnh.
Thông số kỹ thuật:
- Kích thước: DN50, DN65, DN80, DN100
- Model: DST-1F
- Kiểu Nối: lắp bích
- Tiêu chuẩn: Jis, Bs, DIN
- Thân Van + nắp van: Gang đúc
- Nhiệt Độ: Max 220°C
- Áp Lực Max 10 kgf/cm²g ~ 18 kgf/cm²g
- Môi trường: Hơi nóng, hơi nước
- Xuất Xứ: Hàn Quốc

Nơi mua bẫy hơi đồng tiền YNV chất lượng
Công ty TNHH thương mại và XNK HT Việt Nam là đơn vị chuyên cung cấp các dòng van công nghiệp. Các dòng van được nhập khẩu trực tiếp tại các nước Đài Loan, Hàn Quốc, Malaysia,.. Với các dòng van nổi tiếng như là van cổng, van cầu, van điện từ.
Hay một số thiết bị như đồng hồ đo nước, đồng hồ đo nhiệt độ,.. Đầy đủ kích thước và nhiều chất liệu khác nhau. Tại kho hàng chúng tôi, quý khách sẽ được trãi nghiệm các mặt hàng đa dạng. Với hơn 3000 sản phẩm đa dạng và với nhiều ưu đãi đặc biệt cho khách hàng như sau:
- Hàng hóa được bảo hành 12 tháng
- Hàng hóa có đầy đủ giấy tờ CO/CQ
- Tư vấn lắp đặt 24/7
- Hỗ trợ giao hàng nhanh
- Báo giá thương mại
- Hỗ trợ lắp đặt, bảo dưỡng
>>>Xem thêm: Bẩy hơi phao YNV
Mọi chi tiết xin vui lòng liên hệ:
- Hotline: 0981 625 884
- Email: kd5.htvietnamvalve@gmail.com
- Website: https://vangiatot.com
Bảng giá bẫy hơi đồng tiền ynv:
TÊN SẢN PHẨM | GIÁ | SỐ LƯỢNG (ĐVT) | THÊM VÀO GIỎ HÀNG |
---|---|---|---|
Bẫy hơi YNV – DN15 | 1.000₫ | 1cái | THÊM VÀO GIỎ HÀNG |
YNV – DN20 | 2.000₫ | 1cái | THÊM VÀO GIỎ HÀNG |
Bẫy hơi đồng tiền YNV – DN25 | 3.000₫ | 1cái | THÊM VÀO GIỎ HÀNG |
BHĐT YNV – DN32 | 4.000₫ | 1cái | THÊM VÀO GIỎ HÀNG |
BHĐT YNV – DN40 | 5.000₫ | 1cái | THÊM VÀO GIỎ HÀNG |
BHĐT YNV – DN50 | 6.000₫ | 1cái | THÊM VÀO GIỎ HÀNG |
