Đồng hồ đo áp chân sau

130,000

Thông số kỹ thuật Đồng hồ đo áp suất chân sau

  • Chất liệu: inox, chân inox, chân đồng
  • Sai số: 0,5% – 1,6%
  • Đường kính mặt: 60mm, D75mm, D100mm, D150mm, D160mm
  • Vật liệu: Thân inox 304, và màng van làm từ inox 316
  • Chân ren kết nối ống: nối ren 1/4″ – 1/2′
  • Dải áp suất: 0 – 1600kgf/cm3
  • Môi trường làm việc: khí nén, nước, hơi
  • Các loại đồng hồ: đồng hồ trơn, mặt dầu

Đồng hồ đo áp suất thường được nhắc đến rất nhiều đối với các kỹ thuật viên mang nhiệm vụ lắp đặt. Hay giám sát các hệ thống đường ống làm việc liên quan đến ổn định dòng áp suất.

Bất kỳ đường ống nào cũng nên lắp đặt 1 cái đồng hồ đo áp. Vì chúng giúp nhận biết áp suất làm việc trong đường ống là lớn hay bình thường. Đối với dòng đồng hồ áp suất, thì chúng có rất nhiều loại khác nhau.

Và tiêu biểu trong số đó chính là đồng hồ đo áp chân sau. Đây là dạng đồng hồ có thiết kế kiểu chân nối được đặt ngay phía sau mặt đồng hồ.

Hiện nay đồng hồ đo áp suất chân sau và các dòng đồng hồ khác đã có mặt tại kho hàng XNK HT Việt Nam. Để đặt hàng quý khách hàng có thể liên hệ ngay cho chúng tôi theo Hotline: 0981.625.884

Giới thiệu về đồng hồ đo áp chân sau

Đồng hồ đo áp chân sau là một thiết bị thuộc vào dòng đồng hồ đo áp suất. Chúng có thiết kế phần chân đo nhiệt được đặt ở phía dưới mặt số hiển thị.

Chúng là dòng đồng hồ có xuất xứ tại nhiều nước khác nhau như Hàn Quốc, Đức, Đài Loan,.. Đối với dòng đồng hồ này, chất liệu của thiết bị chính là inox, với phần chất liệu vỏ đồng hồ là inox.

Chúng có thể giúp thiết bị hoạt động được ở trong các môi trường khắc nghiệt. Đặc biệt với một số hệ thống mang nhiệt độ cao.

Phần vỏ đồng hồ đo nhiệt chân sau sẽ được bọc một lớp crom mạ kẽm. Hoặc có thể được làm từ chất liệu thép không gỉ chắc chắn. Được xếp vào dòng đồng hồ đo áp suất dễ sử dụng và lắp đặt nhất.

Đồng hồ đo áp suất có thiết kế chân đứng cũng sẽ có rất nhiều kích thước khác nhau. Với các thiết kế mặt đồng hồ từ 2″ – 5″. Và chiều dài chân đo có thể từ 50mm – 200mm.

Được đánh giá là một trong những dòng đồng hồ có khả năng đo áp chuẩn xác lên đến ±0,5 % – 2%. Hiện đồng hồ chân đứng đang được lắp đặt cho các hệ thống ngang tầm. Hoặc ở các vị trí cao hơn tầm mắt người dùng. dong-ho-do-ap-chan-sau

Cấu tạo và nguyên lý hoạt động của đồng hồ đo áp chân sau

Đối với dòng đồng hồ đo áp chân sau, chúng cũng có các kích thước như các dạng đồng hồ nước chân đứng. Tuy nhiên, cấu tạo của đồng hồ đo áp chân sau có chút khác biệt hơn so với dòng đồng hồ đo áp chân đứng. Cụ thể như nào, thì mời bạn đọc cùng tham khảo các thông tin sau đây.

Cấu tạo của đồng hồ đo áp chân sau

  • Mặt hiển thị: Đây là một mặt đồng hồ hình tròn có thiết kế kim chỉ thị và các thang nhiệt định mức.
  • Vỏ đồng hồ: Được làm từ chất liệu inox, và có thể lắp đặt được ở mọi loại môi trường khắc nghiệt. Cùng với đó là độ chống ăn mòn cực tốt
  • Ống chứa áp suất: Đây là phần ống có chứa dòng lưu chất cần đo. Chúng còn có tên gọi là ống dẫn áp suất bourdon, và cũng được làm từ chất liệu inox. Đây là một dạng ống có thiết kế hình chữ C được đặt ngay ở phần mặt hiển thị đồng hồ.
  • Bộ phận chuyển động là bộ phận được dùng để đo lưu lượng áp suất trong hệ thống. Chúng gồm kim đo được làm từ hợp kim nhôm đen nối với các bánh răng cơ học.
  • Chân đo áp suất: Có thiết kế kiểu nối ren, được kết nối trực tiếp vào ống bourdon. Chân đo áp suất là dạng chân sau, ngắn chỉ tầm 2 – 3cm.
cau-tao-dong-ho-ap-suat

Nguyên lý hoạt động của đồng hồ đo áp suất

Đối với dòng đồng hồ đo áp suất chân sau, chúng sẽ có thiết kế kiểu chân nối là loại que nối. Cách thức vận hành sẽ như sau:Khi lắp đặt thiết bị trong môi trường áp suất như các van giảm áp, van an toàn.

Đầu que sẽ tiếp nhận áp lực và dẫn truyền nhiệt năng lên phía trên theo đường dây truyền truyền khí. Tại đây, áp lực dòng chảy tác động tới ống Bounrdon và làm chúng nở ra.

Thông qua đó, đã khiến kim đồng hồ chuyển động và di chuyển đến các nấc thang  trên mặt đồng hồ. Người sử dụng chỉ cần quan sát mặt số hiển thị và điều chỉnh nguồn áp suất cho phù hợp.

Các loại đồng hồ đo áp chân sau hiện nay

Đồng hồ đo áp suất Wise

Đồng hồ đo áp chân sau wise là một dòng đồng hồ được sử dụng nhằm cho nhu cầu đo áp lực dòng chảy trong hệ thống. Chúng được sản xuất tại hãng Wise của Hàn Quốc và hiện đang là một trong những thương hiệu lớn trên thị trường.

Với chất liệu vỏ đồng hồ làm từ dòng inox 304SS, 316SS, 316L SS. Thiết bị đồng hồ cho phép khả năng chống ăn mòn, oxi hóa hiệu quả. Hình dáng của đồng hồ đo áp suất cũng có nhiều sự đa dạng.

Thiết kế hình dáng mẫu mã tương tự đồng hồ đo nhiệt độ. Tuy nhiên, dòng đồng hồ đo áp Wise chân sau thì chân ren là dạng ngắn từ 2 – 3 cm. Thay vì dài 50 – 2000mm như đồng hồ đo nhiệt độ.

Dòng thiết bị này xuất hiện rất nhiều trong các hệ thống nhà máy lớn. Như nhà máy sản xuất kem Tràng Tiền, sữa bột Nutifoot, Nhà máy bia Hà Nội, bia Sài Gòn.

Hay một số nhà máy sản xuất dược phẩm, mỹ phẩm, thực phẩm hiện nay.

  • Model: P110, P252, P710, P730, P512, P514, P515
  • Chất liệu: inox. mạ crom, chân đồng, chân inox
  • Đường kính mặt: 40mm, 50mm, 75mm, 100mm, 150mm, D160mm
  • Vật liệu: Thân inox 304, chân ren 316 và màng van làm từ inox 316
  • Chân ren kết nối ống: nối ren 1/4″ – 1/2′
  • Dải áp suất: 0 – 1000kgf/cm3
  • Môi trường làm việc: khí nén, nước, hơi
  • Các loại đồng hồ: đồng hồ trơn, mặt dầu, 3 kim tiếp điểm
  • Chân đo: Chân sau
  • Xuất xứ: Hàn Quốc wika-ap-suat

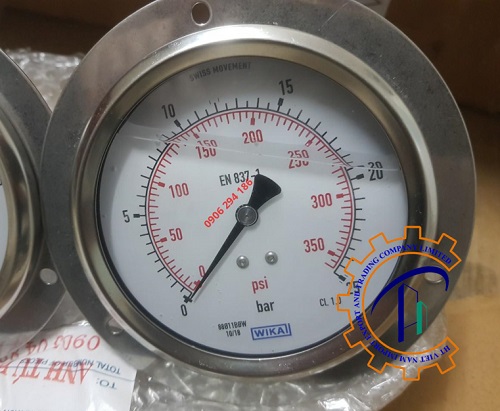

Đồng hồ đo áp suất Wika

Đồng hồ đo áp chân sau Wika là một dòng đồng hồ được sử dụng nhằm cho nhu cầu đo áp lực dòng chảy trong hệ thống. Chúng được sản xuất tại hãng Wika của Đức và hiện đang là một trong những thương hiệu lớn trên thị trường.

Dòng thiết bị này xuất hiện rất nhiều trong các hệ thống nhà máy lớn. Như nhà máy sản xuất kem Tràng Tiền, sữa bột Nutifoot, Nhà máy bia Hà Nội, bia Sài Gòn. Hay một số nhà máy sản xuất dược phẩm, mỹ phẩm, thực phẩm hiện nay.

Với chất liệu vỏ đồng hồ làm từ dòng inox 304SS, 316SS, 316L SS. Thiết bị đồng hồ cho phép khả năng chống ăn mòn, oxi hóa hiệu quả. Hình dáng của đồng hồ đo áp suất cũng có nhiều sự đa dạng.

Như loại đồng hồ chân đứng, chân sau, đồng hồ mặt có dầu, đồng hồ chênh áp. Thiết kế hình dáng mẫu mã tương tự đồng hồ đo nhiệt độ.

Đối với dòng đồng hồ áp suất Wika, chúng có một số loại model. Như: 111.10, 111.12, 232.50, 233.50,…hay là đồng hồ áp Wika dạng màng

  • Model: 232.50, 233.50, 111.10, 111.12, 232.50.100 , 232.34, 232.100
  • Chất liệu: inox, chân inox, chân đồng
  • Sai số: 0,5% – 1,6%
  • Đường kính mặt: 60mm, D75mm, D100mm, D150mm, D160mm
  • Vật liệu: Thân inox 304, và màng van làm từ inox 316
  • Chân ren kết nối ống: nối ren 1/4″ – 1/2′
  • Dải áp suất: 0 – 1600kgf/cm3
  • Môi trường làm việc: khí nén, nước, hơi
  • Các loại đồng hồ: đồng hồ trơn, mặt dầu wise-ap-suat

Ứng dụng của đồng hồ đo áp chân sau

Đồng hồ đo áp chân sau là dòng đồng hồ được sử dụng rộng rãi trong các hệ thống thủy lực. Hoặc một số hệ thống khí nén , hơi, nước nóng luyện kim.

Bởi bất kỳ một dòng môi trường, hay một hệ thống làm việc cụ thể nào cũng sẽ có một dòng áp suất khi hoạt động. Và để hệ thống có thể làm việc hiệu quả, người sử dụng nên dùng đồng hồ đo áp suất

Đối với đồng hồ áp suất hiệu Wika, Wise, chúng sẽ được sử dụng cụ thể trong các hệ thống như:

  • Sử dụng cho các hệ thống dẫn khí tự động, hay các hệ thống hơi, lò hơi
  • Lắp đặt cho các bình chứa khí nén của các nhà máy, phân xưởng, xí nghiệp khác nhau
  • Sử dụng cho hệ thống bơm ga, bơm khí nén như khí gas, khí nito, hydro
  • Lắp đặt đi kèm với các dòng van giảm áp, van điều áp, van an toàn có cài hẹn giờ
  • Lắp đặt sau các hệ thống đo áp bơm cấp thoát nước, các hệ thống cần đo áp lực nước,…

Nơi mua đồng hồ đo áp chân sau chất lượng và giá tốt

Hiện nay, đơn vị XNK HT Việt Nam đang là một trong những đơn vị đại lý cấp 1. Chúng tôi chuyên cung cấp các dòng van công nghiệp, phụ kiện, đồng hồ đo,…

Với các dòng van nổi tiếng như là van cổng, van cầu, van điện từ. Hay một số thiết bị như đồng hồ đo nước, đồng hồ đo nhiệt độ,.. Đầy đủ kích thước và nhiều chất liệu khác nhau.

Tại kho hàng chúng tôi, quý khách sẽ được trãi nghiệm các mặt hàng đa dạng. Với hơn 3000 sản phẩm đa dạng và với nhiều ưu đãi đặc biệt cho khách hàng như sau:

– Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày

– Hàng hóa có đầy đủ giấy tờ CO/CQ

– Tư vấn lắp đặt 24/7

– Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km

– Báo giá thương mại

– Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)
