Đồng hồ đo áp suất Wika

150,000

Thông số kỹ thuật:

  • Tên sản phẩm: Đồng hồ đo áp suất Wika
  • Model: 232.50, 233.50, 111.10, 111.12, 232.50.100 , 232.34, 232.100
  • Chất liệu: inox, chân inox, chân đồng
  • Sai số: 0,5% – 1,6%
  • Đường kính mặt: 60mm, D75mm, D100mm, D150mm, D160mm
  • Vật liệu: Thân inox 304, và màng van làm từ inox 316
  • Chân ren kết nối ống: nối ren 1/4″ – 1/2′
  • Dải áp suất: 0 – 1600kgf/cm3
  • Môi trường làm việc: khí nén, nước, hơi
  • Các loại đồng hồ: đồng hồ trơn, mặt dầu
  • Chân đo: Chân đứng, chân sau
  • Xuất xứ: Đức
  • Hàng bảo hành: 12 tháng.

Đồng hồ đo áp suất Wika là một trong những dòng đồng hồ đo áp suất có xuất xứ tại Đức. Chúng được sản xuất tại hãng Wika với hơn 70 năm thương hiệu.

Đồng hồ đo áp suất được biết đến là một trong những thiết bị chuyên dùng cho các loại van đo áp. Như lắp đặt đi kèm với các van giảm áp, van cân bằng, van an toàn.

Mục đích sử dụng dòng thiết bị này sẽ giúp cho người dùng dễ kiểm soát được áp lực dòng chảy trong hệ thống. Để đặt hàng quý khách hàng có thể liên hệ ngay cho chúng tôi theo Hotline: 0981.625.884

Mô tả về đồng hồ đo áp suất Wika

Đồng hồ đo áp suất Wika là một dòng đồng hồ được sử dụng nhằm cho nhu cầu đo áp lực dòng chảy trong hệ thống. Chúng được sản xuất tại hãng Wika của Đức và hiện đang là một trong những thương hiệu lớn trên thị trường.

Dòng thiết bị này xuất hiện rất nhiều trong các hệ thống nhà máy lớn. Như nhà máy sản xuất kem Tràng Tiền, sữa bột Nutifoot, Nhà máy bia Hà Nội, bia Sài Gòn.

Hay một số nhà máy sản xuất dược phẩm, mỹ phẩm, thực phẩm hiện nay. Với chất liệu vỏ đồng hồ làm từ dòng inox 304SS, 316SS, 316L SS.

Thiết bị đồng hồ cho phép khả năng chống ăn mòn, oxi hóa hiệu quả. Hình dáng của đồng hồ đo áp suất cũng có nhiều sự đa dạng. Như loại đồng hồ chân đứng, chân sau, đồng hồ mặt có dầu, đồng hồ chênh áp.

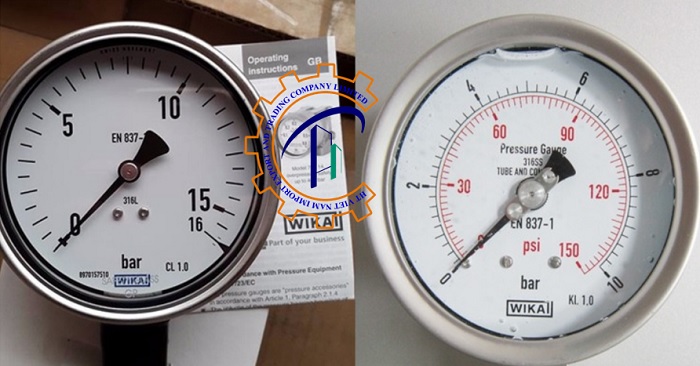

Thiết kế hình dáng mẫu mã tương tự đồng hồ đo nhiệt độ. Đối với dòng đồng hồ áp suất Wika, chúng có một số loại model. Như: 111.10, 111.12, 232.50, 233.50,…hay là đồng hồ áp Wika dạng màng dong-ho-do-ap-suat-wika

Cấu tạo và nguyên lý hoạt động của đồng hồ áp suất Wika

Các chi tiết cấu tạo bên trong đồng hồ sẽ có chức năng cụ thể riêng biệt khác nhau. Với mỗi chi tiết khác nhau trong thiết bị cũng sẽ đem lại một đặc điểm và cách thức vận hành khác nhau. Dưới đây sẽ là cấu tạo và nguyên lý vận hành của đồng hồ áp suất Wika.

Cấu tạo của đồng hồ đo áp Wika

Mặt hiển thị: Đây là một mặt đồng hồ hình tròn có thiết kế kim chỉ thị và các thang nhiệt định mức.

Vỏ đồng hồ: Được làm từ chất liệu inox, và có thể lắp đặt được ở mọi loại môi trường khắc nghiệt. Cùng với đó là độ chống ăn mòn cực tốt

Ống chứa áp suất: Đây là phần ống có chứa dòng lưu chất cần đo. Chúng còn có tên gọi là ống dẫn áp suất bourdon, và cũng được làm từ chất liệu inox. Đây là một dạng ống có thiết kế hình chữ C được đặt ngay ở phần mặt hiển thị đồng hồ.

Bộ phận chuyển động: là bộ phận được dùng để đo lưu lượng áp suất trong hệ thống. Chúng gồm kim đo được làm từ hợp kim nhôm đen nối với các bánh răng cơ học.

Chân đo áp suất: Có thiết kế kiểu nối ren, được kết nối trực tiếp hoặc gián tiếp vào ống bourdon dong ho ap suat 5

Nguyên lý hoạt động của đồng hồ đo áp suất

Đối với dòng đồng hồ đo áp suất Wika, chúng sẽ có thiết kế kiểu chân nối là loại que nối. Cách thức vận hành sẽ như sau:Khi lắp đặt thiết bị trong môi trường áp suất như các van giảm áp, van an toàn.

Đầu que sẽ tiếp nhận áp lực và dẫn truyền nhiệt năng lên phía trên theo đường dây truyền truyền khí. Tại đây, áp lực dòng chảy tác động tới ống Bounrdon và làm chúng nở ra.

Thông qua đó, đã khiến kim đồng hồ chuyển động và di chuyển đến các nấc thang  trên mặt đồng hồ. Người sử dụng chỉ cần quan sát mặt số hiển thị và điều chỉnh nguồn áp suất cho phù hợp.

Các loại đồng hồ đo áp suất Wika hiện nay

Dòng đồng hồ đo áp Wika có rất nhiều model, một số model nổi bâth như 232.50, 233.50,… Việc phân loại theo từng model sẽ vô cùng khó khăn với người dùng.

Nên chúng tôi đã phân loại chúng ra thành các nhóm khác nhau. Mỗi nhóm này đều sẽ mang một ưu điểm cấu tạo tương tự nhau. Cụ thể có thể phân loại đồng hồ áp Wika ra làm 3 dạng chính.

Đồng hồ áp suất Wika toàn thân inox

Đây là dạng đồng hồ đo áp mang chất liệu inox 100%, với các model như 232.50, 233.50,… Chúng có hai loại là có dầu và không dầu, và có các kích thước mặt hiển thị từ 65 – 150mm.

Dòng đồng hồ inox này được sử dụng phổ biến trong các hệ thống làm mát. Hay các hệ thống chiller, hệ thống lò hơi,… Đối với dạng mặt hiển thị dầu, chúng sẽ được sử dụng cho các hệ thống làm việc rung lắc mạnh để chống giảm sự sai số khi đo.

Và đặc biệt, đồng hồ áp toàn thân inox Wika có thể hoạt động được trong môi trường axit ăn mòn.Việc sử dụng đồng hồ đo áp suất Wika thường được sử dụng lắp đặt kèm với các van xả khí, van an toàn.

Với dãi đo nhiệt 0 – 1000 kgf/cm3, hoặc PN16, PN25 cho phép dãi áp lực làm việc được đa dạng hơn.

  • Đường kính mặt: 60mm, 75mm, 100mm, 150mm,
  • Vật liệu: toàn thân inox
  • Chân ren kết nối ống: 1/4PT – ren 13mm; 3/8PT – ren 17mm; 1/2PT – ren 21mm
  • Kiểu chân: Chân đứng, chân sau
  • Dãi đo áp: 0 – 1600 bar
  • Chứng chỉ: IP 65 per EN 60 529 / lEC 529
  • Nhiệt độ: 0 – 100 độ C
  • wika-toan-than-inox

Đồng hồ đo áp Wika thân inox chân đồng

Dòng đồng hồ này thường được sử dụng cho các môi trường khí và chất lỏng không có độ nhớt hoặc kết tinh cao. Hay các môi trường áp suất khí nén, công nghệ sưởi ấm và điều hòa không khí.

Hoặc công nghệ thực phẩm nói chung, các ứng dụng đơn giản. Mang chất liệu thân inox chân đồng, thiết bị có các model 111.10, 111.12,… Mặt hiển thị của dòng đồng hồ này có các kích thước từ D63mm đến D160mm.

Đồng hồ đo áp Wika thân inox chân đồng là loại đồng hồ mặt số đầu, và có độ chính xác lên đến 1.6%. Và chúng có hai loại chính là chân đứng và chân sau

  • Đường kính mặt: 60mm, 75mm, 100mm, 150mm,
  • Vật liệu: thân inox, chân đồng
  • Chân ren kết nối ống: 1/4PT – ren 13mm; 3/8PT – ren 17mm; 1/2PT – ren 21mm
  • Kiểu chân: Chân đứng, chân sau
  • Dãi đo áp: 0 – 1600 bar
  • Sai số: 1,6%
  • Chứng chỉ: IP 65 per EN 60 529 / lEC 529
  • Nhiệt độ: -40 – 150 độ C

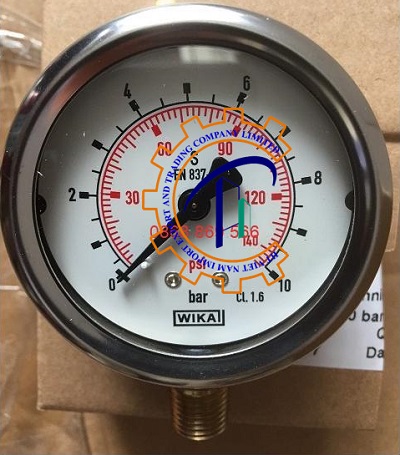

  • wika-than-inox-chan-dong

Đồng hồ áp suất dạng màng Wika

Đồng hồ đo áp Wika mang model 232.50.100, 232.34 là dạng đồng hồ đo áp suất có màng. Màng van được đặt ngay bên dưới phần chân van với chức năng lọc cặn.

Thiết kế có màng van sẽ cho phép đồng hồ đo áp suất Wika giữ được độ trong sạch khi làm việc. Giữ được tuổi thọ lâu dài, và đảm bảo thiết bị có thể hoạt động trơn tru, k bị kẹt.

Đồng hồ đo áp suất dạng màng sẽ sử dụng mặt bích dày 2″ class 150. Với model dạng màng là 990.27 mang lại sự sai số cho phép lên đến +- 0,5%

  • Model: 232.50, 232.34, 232.100
  • Model màng: 990.27
  • Đường kính mặt: 60mm, 75mm, 100mm, 150mm
  • Vật liệu: thân inox, mặt số dầu
  • Chân ren kết nối ống: 1/4PT – ren 13mm; 3/8PT – ren 17mm; 1/2PT – ren 21mm
  • Kiểu chân: Chân đứng, chân sau,
  • Dãi đo áp: 0 – 1600 bar
  • Sai số: 0,5%
  • Mặt bích: dày 2″ class 150
  • Chứng chỉ: IP 65 per EN 60 529 / lEC 529
  • Nhiệt độ: -40 – 150 độ C
  • dong-ho-do-ap-suat-ưika

Ứng dụng của đồng hồ đo áp suất Wika

Đồng hồ đo áp suất Wika là dòng đồng hồ được sử dụng rộng rãi trong các hệ thống thủy lực. Hoặc một số hệ thống khí nén , hơi, nước nóng luyện kim.

Bởi bất kỳ một dòng môi trường, hay một hệ thống làm việc cụ thể nào cũng sẽ có một dòng áp suất khi hoạt động. Và để hệ thống có thể làm việc hiệu quả, người sử dụng nên dùng đồng hồ đo áp suất. Đối với đồng hồ áp suất hiệu Wika, chúng sẽ được sử dụng cụ thể trong các hệ thống như:

  • Sử dụng cho các hệ thống dẫn khí tự động, hay các hệ thống hơi, lò hơi
  • Lắp đặt cho các bình chứa khí nén của các nhà máy, phân xưởng, xí nghiệp khác nhau
  • Sử dụng cho hệ thống bơm ga, bơm khí nén như khí gas, khí nito, hydro
  • Lắp đặt đi kèm với các dòng van giảm áp, van điều áp, van an toàn có cài hẹn giờ
  • Lắp đặt sau các hệ thống đo áp bơm cấp thoát nước, các hệ thống cần đo áp lực nước,…

Nơi mua đồng hồ đo áp suất Wika chất lượng và giá tốt.

Hiện nay, đơn vị XNK HT Việt Nam đang là một trong những đơn vị đại lý cấp 1. Chúng tôi chuyên cung cấp các dòng van công nghiệp, phụ kiện, đồng hồ đo,…

Với các dòng van nổi tiếng như là van cổng, van cầu, van điện từ. Hay một số thiết bị như đồng hồ đo nước, đồng hồ đo nhiệt độ,.. Đầy đủ kích thước và nhiều chất liệu khác nhau.

Tại kho hàng chúng tôi, quý khách sẽ được trãi nghiệm các mặt hàng đa dạng. Với hơn 3000 sản phẩm đa dạng và với nhiều ưu đãi đặc biệt cho khách hàng như sau:

– Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày

– Hàng hóa có đầy đủ giấy tờ CO/CQ

– Tư vấn lắp đặt 24/7

– Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km

– Báo giá thương mại

– Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)
