Lưu lượng kế điện tử

Lưu lượng kế điện tử hay chính là lưu lượng kế điện từ, lưu lượng kế số, đồng hồ đo nước điện từ, đồng hồ đo nước điện tử… Là một sản phẩm chuyên dụng dùng để đo và thống kê lưu lượng của lưu chất. Lưu chất ở đây có thể là chất lỏng, nước, khí,…

Nó là một trong những thiết bị ứng dụng công nghệ điện tử để làm việc. Chúng góp mặt trong nhiều ngành công nghiệp khác nhau. Tiêu biểu là sản xuất công nghiệp, hệ thống cấp nước, xử lý nước thải, HVAC,…

Lưu lượng kế điện tử có đa dạng chủng loại. Mỗi loại có hình dạng và nguyên tắc hoạt động khác nhau. Ví dụ cảm biến lưu lượng siêu âm, cảm biến dòng chảy, cảm biến áp suất,… Chúng được khách hàng đánh giá cao nhờ tính chính xác. Cộng với khả năng thống kê, tính toán dữ liệu tự động. Dễ kết nối với các hệ thống điều khiển tự động và dễ dùng.

Tìm hiểu lưu lượng kế điện tử là gì

Muốn hiểu toàn diện, đầy đủ về lưu lượng kế điện tử. Đầu tiên, chúng ta giải thích khái niệm lưu lượng kế điện tử là gì?

Khái niệm lưu lượng kế điện tử

Lưu lượng kế điện tử là cách gọi chung của tất cả các sản phẩm. Được sản xuất nhằm mục đích đo lường, tính toán lưu lượng nước. Hay bất kỳ một loại lưu chất nào khác ngoài nước. Ngoài tên gọi này, nó còn được biết đến bằng nhiều cái tên thông dụng hơn :

• Lưu lượng kế đo nước
• Thiết bị đo lưu lượng điện từ
• Đồng hồ đo lưu lượng nước điện tử
• Đồng hồ đo nước điện tử
• Đồng hồ nước điện tử
• Lưu lượng kế đo nước điện tử

Công dụng của thiết bị đo lưu lượng điện tử

Nếu hỏi đến : Lưu lượng kế điện tử dùng để là gì? Thì mục đích chúng ta cần đến nó là :

• Đo lưu lượng của nước, lưu chất bên trong hệ thống.
• Tính toán, thống kê số lưu lượng nước thực tế đã dùng.
• Thay thế nhân công, nhân viên, kỹ sư trong hoạt động đo trực tiếp lưu chất bằng sức người.
• Hỗ trợ người vận hành hệ thống quản lý các quy trình làm việc tốt hơn.
• Kiểm soát, giữ lưu lượng tiêu thụ hoặc xả thải luôn ở mức quy định.
• Tránh lãng phí nguồn nước sạch và giảm thiểu tác hại của nước thải đến môi trường.
• Nó cũng được dùng với chức năng cân bằng chi tiêu trong hộ gia đình. Đối với vấn đề mua nước sạch về để sinh hoạt hàng ngày.

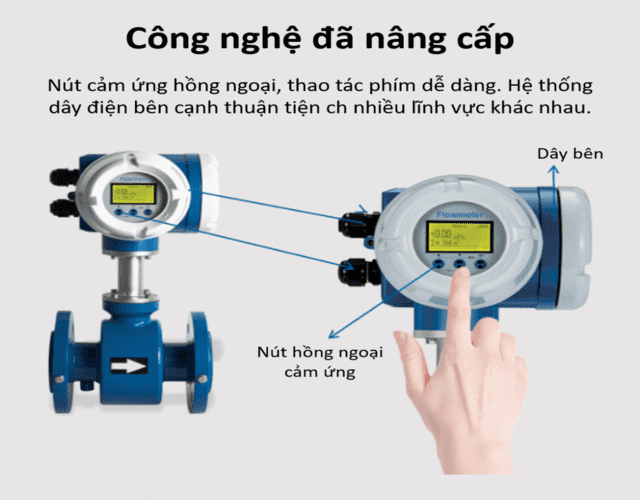

Hình ảnh thực tế về lưu lượng kế điện tử

Hình ảnh thực tế của thiết bị đo lường lưu lượng nước lưu lượng kế điện tử Đài Loan.

Cấu tạo lưu lượng kế điện tử

Một lưu lượng kế điện tử hoàn chỉnh. Cấu tạo gồm những phần như sau :

• Thân lưu lượng kế : làm từ các hợp chất kim loại tốt nhất hiện nay. Như inox 304, inox316, thép carbon,.. Giúp lưu lượng kế chắc chắn, an tâm khi làm việc.
• vỏ bọc bên ngoài thân lưu lượng kế : Hợp kim nhôm. Có chức năng chống ăn mòn, bảo vệ thân lưu lượng kế.
• Cuộn dây điện từ phát ra từ trường : đặt bên trong thân lưu lượng kế. Chức năng chính là phát ra tín hiệu từ trường dòng điện khi lưu chất đi qua.
• Mắt cảm biến – tiếp điểm thiết bị : làm từ inox cao cấp. Đây là bộ phận giúp lưu chất và cuộn dây từ trường tác dụng với nhau.
• Lòng ống : Ngoài 3 mắt tiếp điểm nhỏ công với 1 lớp lót bảo vệ. Còn lại lòng ống rỗng hoàn toàn. Khi bạn nhìn vào, lòng ống tròn đều, rỗng, giúp lưu chất đi qua dễ dàng.
• Lớp lót lòng ống lưu lượng : PTFE là một loại nhựa cao cấp. Được biết đến là chất liệu chống bám dính và chống ăn mòn hiệu quả.
• Dây kết nối ín hiệu xung : kết nối và truyền tín hiệu từ thân lên bộ chuyển đổi tín hiệu đo.
• Bộ chuyển đổi tín hiệu điện Converter : Là nơi chứa tất cả các bộ phận và chí tiết còn lại của lưu lượng kế điện tử. Bao gồm các bộ phận xủ lý dữ liệu và hiển thị.
• Các chi tiết bên trong bộ Coverter : Bao gồm bảng mạch điện tử. Bộ phận kết nối điện áp,…
• Màn hình hiển thị : Chính là màn hình LCD dạng số điện tử. Hỗ trợ người dùng trong việc đọc lưu lượng mọi lúc mọi nơi.
• Nút điều khiển: Công dụng là điều khiển, điều chỉnh các đơn vị đo, ngôn ngữ,… của lưu lượng kế điện tử.

Nguyên lý hoạt động chung của lưu lượng kế điện tử

Nguyên lý hoạt động của lưu lượng kế điện từ là tên gọi chung của cả quá trình. Mà thiết bị đo lưu lượng điện tử hoạt động. Nó bắt đầu từ khâu khởi động, vận hành cho đến khi nó ngừng làm việc.

Nó hoạt động dựa trên nguyên tắc điện từ sử dụng cảm biến đo lưu lượng. Áp dụng định luật Faraday. Chuyên dùng cho hệ thống tự động hóa dẫn chất lỏng nóng chất lỏng thường,… Lưu lượng kế điện tử chính xác là đồng hồ đo lưu lượng nước điện.

Khi lưu chất đi qua đồng hồ đo nước sẽ tạo ra một tín hiệu điện từ. Tín hiệu này tạo bởi các bước sóng từ trường phát ra từ thân thiết bị. Trong trường hợp nước đi qua thân, tiếp xúc với mắt tiếp điểm.

Khi đó, tín hiệu đo phát ra tỷ lệ thuận với vận tốc của lưu chất và lưu lượng. Nói cách khác, tín hiệu càng mạnh, càng nhiều. Thì lưu lượng và tốc độ chảy của lưu chất càng lớn.

Dựa trên công thức tính

Lưu lượng kế điện tử, được cài đặt cách đo theo một chu trình nhất định. Như đã chia sẻ ở trên, bản thân thiết bị này làm việc dựa trên định luật faraday.  Định luật được thể hiện qua công thức tính như sau :

E = B.l.v

Khi đó :

E là điện áp cảm ứng, đơn vị là V

B là mật độ từ thông hay là độ lớn của từ trường (Tesla)

l là chiều dài của lưu chất đui qua từ trường, đơn vị là m

v là vận tốc di chuyển của lưu chất, đơn vị là m/s

Để có thể thực hiện công thức này. Ta cần các điều kiện cần :

• Điều kiện 1 : Chất lỏng phải dẫn điện ≥5μS/cm.
• Điều kiện 2 : Chất lỏng phải tiếp xúc với cả 3 mắt tiếp điểm bên trong lòng ống.
• Điều kiện 3 : Đảm bảo lưu chất bên trong luôn đầy, có dòng chảy ổn định.
• Điều kiện 4 : Chất lỏng không có hoặc rất ít bọt khí. Vì bọt khí nhiều sẽ làm giảm độ chính xác của kết quả đo.

Chu trình hoạt động lưu lượng kế điện tử

Ta có thể tóm tắt chu trình hoạt động của lưu lượng kế điện tử như sau :

• Chu trình 1 : Nước đi qua lòng ống, tiếp xúc với mắt cảm biến. Từ trường dòng điện tạo ra các bước sóng điện từ.
• Chu trình 2 : Bước sóng từ thân di chuyển lên bộ xử lý trung tâm.
• Chu trình 3 : Bộ xử lý trung tâm phân tích và chuyển đổi tín hiệu điện từ sang dạng số.
• Chu trình 4 : Số đo được hiển thị trên màn hình LCD. Người dùng thống kê và đọc số đo lưu lượng ở đây.

Sử dụng công thức đo dòng điện

Thiết bị lưu lượng kế điện tử sử dụng công thức đo của dòng điện như sau :

E = B.l.v…(eq1)

Trong đó :

B là mật độ từ thông (Wb/m2)

l là chiều dài dây dẫn (m)

v là vận tốc của dây dẫn (m/s)

Tốc độ dòng chảy ký hiệu là Q

Q = (πd2 / 4) V … (eq2)

Trong đó :

Q là tốc độ thực tế của dòng chảy

V là vận tốc trung bình của dòng chảy lưu chất

Ưu nhược điểm của lưu lượng kế điện tử

Ngay sau đây, chúng tôi sẽ cung cấp các thông tin về ưu nhược điểm của thiết bị. Từ đó, quý khách sẽ có cái nhìn về nó một cách đầy đủ và khách quan.

Lưu lượng kế điện tử có ưu điểm gì

Ưu điểm của đồng hồ đo lưu lượng nước điện – lưu lượng kế như sau :

• Nguyên lý đo lưu lượng kiểu điện từ cho kết quả đo chính xác.
• Có khả năng điều khiển, theo dõi lưu lượng chất lỏng từ xa. Được dùng phổ biến trong các nhà máy hiện đại tự động hóa. Bán tự động trong các quy trình làm việc.
• Giá thành hợp lý so với những hiệu quả thiết thực nó mang lại.
• Đo lường chính xác, thời gian cho ra kết quả nhanh. Độ trễ phép đo chỉ khoảng 1-3s, sai số phép đo trong khoảng 0.5 %.
• Được làm từ những chất liệu tốt, đã qua tuyển chọn đầu vào. Nên có độ bền cao.
• Sản phẩm lưu lượng kế này có đa dạng xuất xứ, thương hiệu sản xuất. Dải kích thước rộng, đáp ứng kích thước đường ống từ nhỏ đến lớn.
• Thích hợp với nhiều hệ thống đường ống gần và xa. Nhờ thiết kế hai loại khác nhau. Gồm lưu lượng kế điện tử màn hình liền, lưu lượng kế điện tử màn hình rời.
• Lưu lượng kế điện tử được thiết kế chuyên kết nối các nguồn điện phổ biến. Đồng thời tiêu tốn ít điện năng là điện áp 24v, 220v.
• Sản phẩm được đánh giá là thân thiện với môi trường. Bởi khả năng tái chế sau sử dụng lên đến 100%.

Nhược điểm hạn chế của lưu lượng kế điện từ

• Bạn hạn chế bởi giá thành khá cao.
• Không thể làm việc trong trường hợp không có kết nối điện.
• Trong quá trình lắp đặt, sử dụng, bảo dưỡng và sửa chữa. Bạn phải chú ý an toàn về điện.

Ứng dụng lưu lượng kế điện tử

Ứng dụng của lưu lượng kế điện từ là tên gọi chung của các tính năng. Và tầm ảnh hưởng, vai trò của thiết bị trong đời sống. Tiêu biểu là mang lại nhiều lợi ích cho các ngành hàng, lĩnh vực khác nhau.

• Ứng dụng trong công nghiệp là : Được sử dụng với mục đích đo các lưu chất ở trong hệ thống ống dẫn. Các ông này dẫn chuyền chất lỏng hoặc nước phục vụ sản xuất.
• Trong vấn đề cấp nước và xử lý nước thải. Nó sẽ tham gia vào quá trình đo dẫn nước sạch để sử dụng. Đồng thời góp mặt trong quá trình đo nước thải được cần xử lý và đã xử lý.
• Ứng dụng trong HVAC, công dụng của nó là đo lưu lượng trong hệ thống HVAC. Bao gồm hệ thống làm mát, hệ thống thông gió, hệ thống điều hòa không khí,…
• Ứng dụng trong sử dụng và duy trì năng lượng hợp lý. Đối với ngành năng lượng, chúng được dùng để đo lưu lượng dầu khí. Đo lưu lượng khí đốt và hơi trong quy trình sản xuất và vận chuyển năng lượng. Ngoài ra, nó ứng dụng trong hệ thống cấp nhiên liệu và duy trì.
• Trong các quy trình hóa chất, nó có nhiệm vụ đo và giám sát lưu lượng. Của chất lỏng, nước, khí và hỗn hợp hóa chất.
• Ứng dụng cuối cùng và được đánh giá cao. Là lưu lượng kế điện tử có khả năng liên kết các hệ thống điều khiển tự động. Cho phép thu nhận, điều chỉnh các thông tin, thông số . Hỗ trợ đáp ứng yêu cầu sản xuất và duy trì an toàn tối ưu.

Xem thêm : Ứng dụng của đồng hồ đo lưu lượng nước điện tử Woteck

Các loại lưu lượng kế điện tử tốt nhất hiện nay

Xét đến thời điểm hiện tại, trên thị trường nước ta có vô vàn loại lưu lượng kế điện từ. Mỗi loại đều có những đặc điểm và lợi hại riêng. Qua nhận xét và đánh giá cũng như số lượng hàng được bán ra. Thì ở Việt Nam hiện đang có hai dòng sản phẩm. Đồng hồ đo lưu lượng điện tử được yêu thích hơn cả.

Lưu lượng kế điện tử Đài Loan

• Xuất xứ : Đài Loan – Taiwan
• Tên sản phẩm : Đồng hồ đo nước điện tử, điện từ
• Thương hiệu : Sence, Woteck
• Dải kích thước : DN15 – DN2000
• Chất liệu sản xuất : hợp chất kim loại, thép cacbon, thép không gỉ
• Lớp lớt : PTFE
• Lòng ống : chứa mắt tiếp điểm, rộng rãi
• Vỏ : hợp kim nhôm
• Đo lưu lượng : lưu lương tổng, lưu lượng tức thời
• Tốc độ dòng chảy : m3/h, m3/p, lít/h…
• Sai số cho phép : 0.2% đến 0.5%
• Điện áp kết nối 24v, 220v
• Áp lực làm việc : PN10, PN16, PN25, PN40
• Nhiệt độ làm việc : Tối đa 180 độ C, tối đa 250 độ C
• Môi trường lưu chất : nước sạch, nước thải, hóa chất,…
• Bảo hành : 12 tháng
• Đã qua kiểm định CO CQ đầy đủ
• Giá thành cạnh tranh, đảm bảo tốt nhất trên toàn quốc.



Lưu lượng kế điện tử Hàn Quốc

• Xuất xứ : Hàn Quốc – Korea
• Tên sản phẩm : Đồng hồ đo lưu lượng nước điện tử, điện từ
• Thương hiệu : Hansung
• Dải kích thước : DN40 – DN2000
• Chất liệu sản xuất : hợp chất kim loại có thành phần thép. Như thép carbon, inox
• Lòng ống : chứa mắt tiếp điểm, không có cánh quạt quay
• Vỏ : hợp kim nhôm chống dính
• Đo lưu lượng : lưu lương tổng, lưu lượng tức thời
• Tốc độ dòng chảy lưu chất: m3/h, m3/p, lít/h…
• Sai số cho phép : 0.5%
• Điện áp cấp vào : 24v, 220v
• Áp lực làm việc : PN10, PN16, PN25, PN40
• Nhiệt độ chịu đựng : Tối đa 180 độ C, tối đa 250 độ C
• Môi trường đo lưu chất : nước sạch, nước thải, hóa chất,…
• Bảo hành : 12 tháng
• Đã qua kiểm định, chứng nhận CO CQ đầy đủ
• Giá thành tốt, hỗ trợ giao hàng trên toàn quốc.

Lắp đặt lưu lượng kế điện tử đúng cách

Nhằm đảm bảo lắp đặt sản phẩm đo một cách chính xác và an toàn tuyệt đối. Điều đầu tiên, chúng ta phải quan tâm đến là môi trường hợp lý. Điều kiện thích hợp và tránh những bất lợi cho sản phẩm.

Lắp đặt trong môi trường lưu chất

Môi trường thích hợp để lắp đặt lưu lượng kế sẽ phụ thuộc các yếu tố sau :

• Môi trường lắp đặt lưu lượng kế điện tử phải chống cháy nổ. Không nên cài đặt thiết bị gần những khu vực có nguy cơ cháy nổ cao.
• Tránh những môi trường có tiềm ẩn nguy cơ rung lắc và va đập mạnh.
• Sản phẩm tốt nhất không sử dụng tại khu vực có nhiều thiết bị điện tử hoạt động. Tránh các môi trường có ảnh hưởng bởi nhiễu điện từ cao.
• Lắp đặt thiết bị đo lưu lượng kế ở môi trường sạch sẽ. Ít tạp chất, bụi bẩn, các chất lắng cặn và hóa chất.
• Môi trường lý tưởng có độ ẩm tương đối ổn định. Không quá cao, rất dễ gây ẩm ướt, nước ngưng tụ thân trên thiết bị. Lâu ngày sẽ ảnh hưởng đến độ bền và tính thẩm mỹ của nó.
• Nhiệt độ môi trường cũng phải trong khoảng chịu đựng cho phép. Không nên vượt quá giới hạn tiêu chuẩn của lưu lượng kế điện tử.
• Cuối cùng là môi trường lưu chất thích hợp với từng loại lưu lượng kế. Ví dụ thiết bị hoạt động môi trường nước sạch. Thì ta không nên cho nó làm việc trong nước thải. Hay sản phẩm chuyên dùng cho nước thường thì ta cũng không nên dùng cho hóa chất.

Điều kiện lắp đặt lưu lượng kế điện tử

Điều kiện cần để lắp đặt lưu lượng kế điện tử, bao gồm :

• Nguồn điện và điện áp : Đầu tiên, nó phải đáp ứng nguồn điện chính xác, cụ thể là 24v, 220v hoặc pin. Thứ hai, đảm bảo nguồn điện luôn luôn ổn định và đủ khả năng cung cấp.
• Các thông số giữa thiết bị đo và hệ thống kết nối trực tiếp phải phù hợp. Chẳng hạn như phù hợp các thông số về nhiệt độ, áp suất – áp lực, môi trường lưu chất,…
• Lưu chất bắt buộc phải có độ dẫn điện tốt. Ít nhất là trên mức tối thiểu ≥5μS/cm.
• Vị trí lắp đặt lưu lượng kế điện tử phải thuận tiện khi ta tiếp cận thường xuyên. Tạo điều kiện thuận lợi cho việc giám sát, kiểm tra, hiệu chỉnh. Đọc kết quả hay bảo trì, vệ sinh, thay thế khi cần.

Lưu ý lắp đặt lưu lượng kế điện tử

Để lắp đặt lưu lượng kế điện tử một cách chính xác. Nhanh chóng, tiết kiệm chi phí, tiết kiệm thời gian. Đồng thời đảm bảo an toàn và làm việc hiệu quả. Bạn hãy chú ý một số vấn đề quan trọng sau :

• Chú ý lắp đặt, sử dụng lưu lượng kế điện tử trong các đường ống nhiều bọt khí. Cần loại bỏ bọt khí để đảm bảo thiết bị làm việc ổn định. Và cho giá trị đo lưu lượng, tốc độ lưu chất chuẩn xác.
• Hãy cẩn thận trong việc ứng dụng sản phẩm đo lưu chất có độ dẫn điện thấp.
• Bạn hãy tì hiểu trước về sản phẩm. Ví dự như đọc hứng dẫn sử dụng, Catalogue, hướng dẫn lắp đặt. Đồng thời tuân thủ các yêu cầu sử dụng lưu lượng kế điện tử.
• Lưu ý đến tình trạng thực tế của đường ống. Đảm bảo ống đủ rộng, không bị tắc nghẽn, không cản trở lưu thông.
• Tránh lắp thiết bị đồng hồ đo nước điện tử các vị trí ống uốn cong. Tránh các ngã rẽ góc hoặc giao cất, điểm phân nhánh ống,…
• Tuân thủ theo đúng các yêu cầu an toàn và phòng tránh cháy nổ.
• Kiểm tra mọi thức trước và sau lắp đặt. Từ thiết bị lắp, đường ống kết nối, mặt bích liên kết,…
• Lắp đặt sản phẩm ở vị trí tốt nhất. Có độ ẩm ở mức trung bình, nhiệt độ trung bình. Ít bị tác động bởi yếu tố khách quan xấu như va đập, ánh nắng mặt trời, mưa bụi,…

Cách sử dụng lưu lượng kế

Lưu lượng kế điện tử có công dụng là đo lường, thống kê lưu lượng nước. Vậy bạn đã biết làm sao để đọc kết quả đo trên màn hình hiển thị chưa? Chúng ta cùng tìm hiểu cách đọc lưu lượng kế điện tử nhé!

Cách đọc lưu lượng kế điện tử

Như ở trên đã tìm hiểu, lưu lượng kế điện tử hay còn gọi là đồng hồ đo nước. Đồng hồ đo nước điện từ, đồng hồ đo lưu lượng điện tử,… Do đó, cách đọc của nó hoàn toàn giống các dòng đồng hồ đo nước điện tử khác.

Bạn quan sát, trên màn hình hiển thị gồm 3 dòng. Thể hiện 3 thông tin đo quan trọng :

• Dòng 1 là đo lưu lượng, thể tích m3 hoặc lít của lưu chất. Ngay tại thời điểm bạn đang đứng ghi nhận, thống kê.
• Dòng 2 là đo vận tốc – tốc độ trung bình của lưu chất. Đơn vị thời gian có thể là trung bình một giờ, một phút,… Đơn vị đo lưu lượng có thể là m3, lít,…
• Dòng 3 là đo lưu lượng tổng. Nói cho bạn biết đã có tất cả bao nhiêu khối nước, lít nước đã đi qua thiết bị.

Báo giá lưu lượng kế điện tử

Lưu lượng kế điện tử hiện nay đang được nhập khẩu và phân phối trên cả nước. Bởi Công ty TNHH TM & XNK HT Việt Nam. Chúng có đa dạng mẫu mã, kích thước, tiêu chuẩn làm việc,… Phù hợp với những môi trường và điều kiện đo nhất định.

Mỗi loại sẽ được sản xuất dựa trên yêu cầu của từng hệ thống đặc trưng. Do đó, chúng có nhiều điểm khác biệt. Chẳng hạn khác biệt về chất liệu sản xuất hay chính giá cả.

Để biết chính xác giá lưu lượng kế điện tử bạn đang cần. Vui lòng liên hệ với Công ty chúng tôi qua số Hotline : 0981.625.884 gặp Mrs. Nhung. Bạn sẽ được cung cấp đầy đủ thông tin và báo giá lưu lượng kế điện tử.

Rất mong được hợp tác và đồng hành cùng quý khách trong thời gian sớm nhất. Xin trân trọng cảm ơn!
