Van bi inox lắp ren

35,000

Một trong những dòng van công nghiệp hiện đang được sử dụng rộng rãi trên thị trường chính là dòng van bi. Không chỉ đa dạng về chất liệu, mà kiểu kết nối và hình dạng của sản phẩm cũng rất đa dạng.

Từ các kích thước nhỏ lớn khác nhau, đến các kiểu kết nối chắc chắn, cho đến các hình dạng làm việc tiêu biểu. Van bi đã và đang dần là sản phẩm chiếm nhiều lợi thế trên thị trường van công nghiệp.

Để có thể hiểu rõ về dòng van này, chúng ta hãy cùng đi tìm hiểu về một trong số các loại van bi, đó là van bi inox lắp ren.

Van bi inox lắp ren là gì

van-bi-ren

Van bi inox lắp ren là một dạng của van bi được chế tạo từ vật liệu inox không ghỉ 304, 316,..Van bi có thiết kế ren trong, giúp việc lắp ghép với các thiết bị đường ống được dễ dàng hơn.

Van bi có bộ phận đóng là một quả cầu được đục lỗ xuyên tâm.Van bi được sử dụng chủ yếu để cắt, phân phối và thay đổi hướng dòng chảy trong đường ống. Van bi hai mảnhvan bi ba mảnh là một trong những loại van phổ biến của van bi inox lắp ren.

Và cũng là loại van mới được sử dụng rộng rãi trong những năm gần đây được lắp đặt theo chiều ngang. Van bi inox lắp ren là một loại van bi có hình thức kết nối với đường ống là kết nối ren. Ngoài ra còn có van bi mặt bích, van bi hàn….

Ưu điểm của van bi inox lắp ren

ưu-diem

– Van bi inox lắp ren với cấu trúc đơn giản có khả năng khiến lực cản dòng chảy nhỏ lại

– Với thiết kế kích thước nhỏ và trọng lượng nhẹ, việc lắp đặt van bi đã trở nên dễ dàng hơn, không chiếm nhiều diện tích khi lắp đặt.

– Vật liệu bề mặt làm kín của van bi được làm bằng đồng, kết hợp với giăng cao su mềm có khả năng làm kín rất tốt.

– Van bi nắp inox khi bị hư hỏng có thể bảo trì thuận tiện, vòng đệm nói chung có thể di chuyển, dễ dàng tháo rời và thay thế.

– Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt làm kín của quả cầu và bệ van được cách ly với dòng chảy, không gây ra sự ăn mòn bề mặt làm kín van.

Cấu tạo của van bi inox lắp ren

cau-tao-van-bi

Gồm 5 bộ phận chính

– Thân van: được làm từ chất liệu inox không gỉ 304, 316. Thân van liên kết các bộ phận lại với nhau, tạo thành một khối thống nhất. Không chỉ vậy, thân van là nơi chịu áp lực làm việc chính của cả van.

– Bi van: cũng có chất liệu từ inox không gỉ như 304, 316. Bên trong bi van là được đục một đường thẳng xuyên tâm, giúp dòng chảy đi qua.

– Trục van: nối thẳng với bi van, chế tạo từ thép không gỉ 304. Một đầu trục còn lại được gắn vào bộ phận điều khiển. Khi bộ phận điều khiểu quay, tác động lên trục van, làm bi van quay.

– Gioăng làm kín: nằm bên trong van, ở cạnh bi van và ở bộ phận điều kiển. Gioăng có chức năng làm kín van bi, không để dòng lưu chất chảy qua.

– Bộ phận điều khiển: đây có thể là tay vặn, hoặc bộ điều khiển tự động. Tùy vào kích thước van mà sử dụng bộ phận điều khiển cho phù hợp.

Thông số kỹ thuật của van bi inox lắp renkich-thuoc-van-bi

– Kích cỡ: DN8-DN50

– Vật liệu: Inox 304, hoặc 316

– Gioăng làm kín: gioăng Teflon

– Nhiệt độ tối đa: Tmax= 250 độC

– Áp lực làm việc: PN16, PN25

– Kiểu vận hành: Tay gạt, điều khiển điện, khí nén

– Kiểu lắp đặt: lắp ren

– Hoạt động: đóng/mở đơn thuần hoặc tuyến tính

– Xuất xứ: Đài Loan, Hàn Quốc

– Chế độ bảo hành: 12 tháng

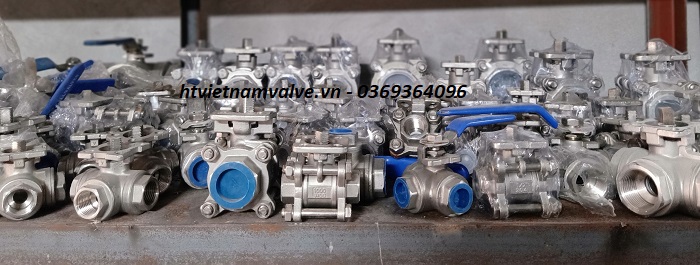

Phân loại van bi inox lắp renvan-bi-lap-ren

Theo đặc điểm hoạt động và môi trường sử dụng, mà hiện nay trên thị trường đã cho ra rất nhiều mẫu mã mới cho loại van inox lắp ren. Với cấu tạo thân van đa dạng, phù hợp cho việc sửa chữa và lắp đặt mà chúng ta có

– Van bi đơn (van bi một mảnh) sử dụng cho các loại đường ống thông thường, áp lực nhỏ, đóng mở dòng chảy nước sinh hoạt.

– Van bi 2 mảnh hoạt động đóng mở dòng chảy cho cả chất lỏng và khí một cách nhanh chóng và dễ dàng, phù hợp với tất cả các công việc. Đây cũng là loại van bi 2 chiều cho phép dòng chảy theo 2 hướng.

– Van bi 3 mảnh là dòng van công nghiệp, thương mại hóa phổ biến nhất, Sử dụng trong các xí nghiệp, khu công nghiệp. Loại van này dễ dàng vệ sinh và thay thế khi gặp phải sự cố trong quá trình làm việc.

Sự khác nhau của van bi một mảnh, 2 mảnh, 3 mảnh lắp renvan-bi

       Van bi một mảnh  Van bi hai mảnh  Van bi ba mảnh
– Van bi chỉ sử dụng đến lúc hỏng thì thay. Không thể thay thế các chi tiết trong thân van.
– Giá thành van có thể nói là rẻ nhất nhưng tuổi thọ lại kém nhất.
– Van bi 2 mảnh được thiết kế có thể bảo trì, bảo dưỡng được. Nhưng lại phải tháo rời toàn bộ hệ thống van lắp đặt trên hệ thống.
– Giá thành của van cũng có thể nói là tương đối phù hợp.
– Van bi 3 mảnh thiết kế đơn giản với 3 thân. Hoàn toàn có thể bảo trì mà chỉ cần tháo phần thân giữa của van. Không cẩn tháo toàn bộ hệ thống van lắp đặt trên đường ống.
– Giá thành van có hơi cao hơn 2 dạng kia một chút. Tuy nhiên tuổi thọ tốt hơn rất nhiều sẽ là lợi thế của dòng van này.

Ngoài ra, một dòng sản phẩm của van bi inox nổi bật chính là van bi lắp bích. Van bi lắp bích và van bi inox lắp ren có nguyên lý hoạt động và cách sử dụng tương đối giống như nhau. Tùy vào môi trường sử dụng mà chúng ta cùng chọn sản phẩm sao cho phù hợp

Những lưu ý khi lắp đặt van bi inox lắp ren

 – Vị trí lắp đặt, chiều cao và hướng của 2 đầu phải đáp ứng các yêu cầu thiết kế, và kết nối ren phải chắc chắn và chặt chẽ.

– Tất cả các loại van lắp trên đường ống cách nhiệt không được hướng xuống dưới.

– Van phải được kiểm tra bằng mắt trước khi lắp đặt để tránh các rủi ro

– Van bi với cơ cấu truyền động phải được lắp đặt theo hướng dẫn sử dụng sản phẩm.

Các loại van bi inox lắp ren hiện nay

Dựa vào môi trường làm việc và kích thước van bi, mà nhà sản xuất đã thiết kế ra các dòng van bi có hình dạng và kết cấu khác nhau. Để hiểu hơn chi tiết, hãy điểm qua một số hình ảnh của các loại van bi lắp ren sau.

van-bi-tay-gat
Van bi lắp ren tay gạt – HT Việt Nam
van-bi-tay-gat
Van bi lắp ren Italy tay gạt – HT Việt Nam
van-bi-ba-nga
Van bi ba ngã ren điều khiển điện – HT Việt Nam
van-bi-khi-nen
Van bi ba ngã điều khiển khí nén – HT Việt Nam

Ứng dụng van bi inox lắp ren

– Van sử dụng trong các ứng dụng hóa học, vật lí chuyển động, trong điều kiện khắc nghiệt.

– Sử dụng trong môi trường công nghiệp dược phẩm, thực phẩm, đồ uống và vi sinh.

– Thực hiện được ở áp suất cao nên thực tiễn trong các hệ thống lò hơi , lò nung, xả chất thải từ các lò.

– Ứng dụng trong các hệ thống van nước sạch sinh hoạt gia đình cũng như cơ quan, tổ chức và xí nghiệp.

– Sử dụng trong các nhà máy dầu khí, lọc hóa dầu.

– Ứng dụng trong hầu hết các hệ thống xử lí nước thải của các công ty, xí nghiệp.

– Sử dụng trong hệ thống cấp thoát nước của hồ bơi, các bể nuôi trồng thủy hải sản và hệ thống tưới tiêu của nông nghiệp.

ung-dung

Nơi mua van bi inox lắp ren uy tín

Với sự đa dạng của mình, van bi được sử dụng phổ biến ở nhiều công trình, hệ thống lớn nhỏ khác nhau. Và vấn đề lựa chọn đơn vị uy tín, chất lượng luôn là vấn đề mà mọi khách hàng quan tâm đến.

Công ty HT việt nam chúng tôi chuyên cung cấp các loại phụ kiện kết nối ống nhưvan bi điều khiển, van cổng,.. Được nhập khẩu trực tiếp từ Korea, Japan, Taiwan, Malaysia, China. Sản phẩm đầy đủ giấy tờ, CO, CQ, Catalogue.

Mọi thắc mắc vui lòng liên hệ:

Hotline (zalo):0981 625 884

Email:kd5.htvietnam@gmail.com

Website: https://vangiatot.com
