van bi inox mặt bích

Van bi inox mặt bích là một loại van bi thông thường được sử dụng để mặt bích để kết nối với các đường ống trong hệ thống. Để có cái nhìn rõ ràng hơn về ý nghĩa, phương pháp kết nối, các loại và ứng dụng của loại van này, XNK HT Việt Nam sẽ chia sẻ đến quý khách hàng thông tin chi tiết trong bài viết dưới đây:

Giới thiệu van bi inox mặt bích

Van bi inox mặt bích là loại van bi mặt bích được làm từ chất liệu inox 201, inox 304, inox 316. Loại van này có thể chống lại sự ăn mòn của axit, hóa chất, các tác động của thời tiết và va chạm từ bên ngoài. Với chất liệu inox ( thép không rỉ ), van có độ bền cao, khả năng chịu mài mòn tốt và tuổi thọ cao hơn so với các loại van khác.

Đặc điểm của van bi này là dạng tay gạt, cho phép dễ dàng đóng mở. Ngoài ra, van còn có đế gá, cho phép chúng ta dễ dàng tháo tay gạt và lắp thêm bộ điều khiển điện hoặc bộ điều khiển khí nén. Nhờ điều này, van bi có thể trở thành van bi điều khiển điện (đóng mở chậm) hoặc van bi điều khiển khí nén (đóng mở nhanh), phục vụ trong các hệ thống tự động hóa.

Với thiết kế mặt bích ở 2 đầu của thân van, van bi inox mặt bích có thể kết nối với các đường ống mặt bích mà tiêu chuẩn JIS, DIN, BS, ANSI,… Loại van này có kích thước từ DN15 đến DN300, thường được sử dụng trong các môi trường hóa chất, dầu, ga, khí nén và nước.

Thông số kỹ thuật van bi inox mặt bích

• Kích thước: DN15 đến DN300 ( Các kích thước lớn hơn có thể đặt thủ công ).
• Chất liệu: INOX 201, INOX 304, INOX 316.
• Chất liệu bi van: Inox 316
• Kiểu kết nối: Kết nối mặt bích.
• Áp lực làm việc: PH10, PN16,… ( Tùy vào kích thước van )
• Nhiệt độ làm việc: Từ -10 độ C đến 220 độ C
• Tiêu chuẩn mặt bích: Tiêu chuẩn JIS, tiêu chuẩn DIN, tiêu chuẩn BS, tiêu chuẩn ANSI
• Môi trường làm việc: Các môi trường dung dịch chất lỏng, nước, dầu khí, các chất hóa học và khí,…
• Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc.
• Bảo hành: Từ 12- 18 thánh, 1 đổi 1 nếu xảy ra lỗi do nhà sản xuất.
• Tình trạng hàng: Hàng có sẳn trong có, số lượng lớn.

Cấu tạo van bi inox mặt bích

Van bi mặt bích inox được cấu tạo gồm các thành phần chính sau:

Thân van

Là bộ phận chính của van, nơi các thành phần được lắp ráp để tạo thành một van bi hoàn chỉnh. Thân van được làm từ vật liệu inox không gỉ hoặc thép không gỉ và được gắn hai hoặc ba mặt bích để kết nối với hệ thống ống một cách dễ dàng và chắc chắn.

Thân van có thể được đúc nguyên khối dưới dạng thân đơn hoặc dạng thân hai mảnh, tùy thuộc vào hệ thống ống sử dụng.

Trục van

Là bộ phận cầu nối giữa bi van và tay gạt. Trục van truyền lực từ tay gạt lên bi van, làm cho bi van xoay và điều chỉnh quá trình mở hoặc đóng của van, ảnh hưởng đến dòng chảy lưu chất.

Bi van

Là bộ phận được làm bằng inox chống gỉ, vì nó tiếp xúc trực tiếp với môi trường lưu chất và chịu trách nhiệm chặn hoặc cho phép dòng lưu chất đi qua van.

Bi van có nhiều dạng khác nhau như bi toàn bộ, bi V-port, và có thể có nhiều cấu trúc khác nhau tùy thuộc vào ứng dụng cụ thể.

Tay gạt

Là bộ phận dùng để điều khiển việc mở hoặc đóng van. Tay gạt thường được làm từ thép hợp kim có độ cứng cao. Trên bề mặt tay gạt thường có kí hiệu ON/OFF để chỉ định hướng mở hoặc đóng của van.

Các loại van bi inox mặt bích

Van bi inox mặt bích được sử dụng phổ biến các hệ thống đường ống công nghiệp, có nhiều dạng van bi mặt bích khác nhau, phù hợp với các yêu cầu và ứng dụng cụ thể. Dưới đây là một số loại van bi inox mặt bích phổ biến:

Van bi inox mặt bích tay gạt

Van bi inox mặt bích tay gạt là 1 dòng van bi cơ sử dụng tay gạt để điều khiển van đóng hoặc mở. Chức năng chính của loại van này là đóng không cho lưu chất đường ống đi qua và mở để lưu chất lưu thông trong đường ống.

Nguyên lý hoạt động của van bi mặt bích tay gạt rất đơn giản, khi van đóng tay gạt của van sẽ ở vị trí vuông góc với thân van và hệ thống đường ống. Muốn mở van chỉ cần gạt tay gạt theo chiều mũi tên ở trên thân van 1 góc 90 về hướng cùng chiều với thân van, ngược lại khi đóng van chỉ cần đưa tay gạt về vị trí ban đầu.

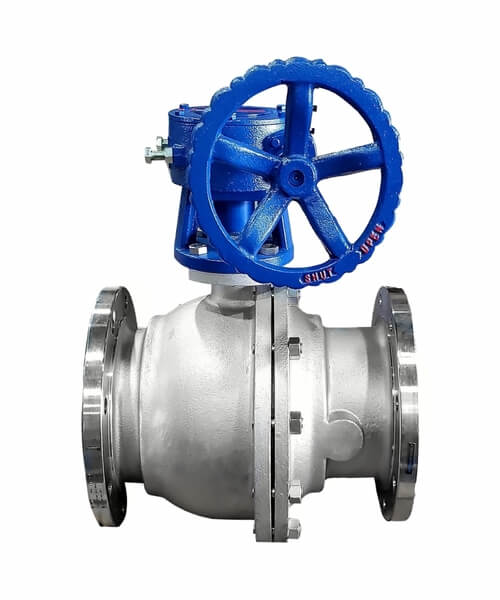

Van bi inox mặt bích tay quay

Khác với van bi inox tay gạt, van bi inox mặt bích tay quay là một loại van bi được điều khiển bằng tay thông qua một tay quay để xoay trục van và kiểm soát luồng chất lỏng.

Van bi tay quay cho phép điều chỉnh dòng chất lỏng một cách linh hoạt. Bằng cách xoay tay quay, người sử dụng có thể điều chỉnh độ mở hoặc đóng của van để kiểm soát lưu lượng chất lỏng đi qua. Điều này cho phép tăng giảm lưu lượng, điều chỉnh áp suất và đáp ứng nhanh chóng đối với yêu cầu của hệ thống

Van bi inox mặt bích điều khiển khí nén

Van bi inox mặt bích điều khiển khí nen là loại van bi được kết hợp với bộ truyền động khí nén. Với sự kết hợp này giúp van bi có thể từ động đóng mở van thông qua áp lực của khí nén được truyền vào bộ truyền động.

Đây là dòng van được sử dụng phổ biến trong các hệ thống tự động hóa trong các ứng dụng công nghiệp. Bằng cách điều chỉnh áp suất và luồng khí từ bộ điều khiển, người điều khiển có thể mở hoặc đóng van từ xa mà không cần tiếp xúc trực tiếp với van.

Điều này mang lại sự thuận tiện và an toàn trong quá trình vận hành hệ thống. Van bi inox mặt bích điều khiển khí nén mang lại sự linh hoạt và hiệu quả trong việc điều khiển luồng chất lỏng trong các quy trình công nghiệp.

Van bi inox mặt bích điều khiển điện

Van bi inox mặt bích điều khiển điện, là một loại van bi inox mặt bích được điều khiển hoàn toàn tự động bằng bộ điều khiển điện. Thay vì phải thao tác bằng tay, van này sử dụng một bộ điều khiển điện để điều khiển mở hoặc đóng van một cách tự động.

Bộ điều khiển điện thường sử dụng dòng điện áp phổ biến như 24V, 220V hoặc 380V, phù hợp với nguồn điện thông dụng ở Việt Nam. Điều này giúp dễ dàng lắp đặt và sử dụng van bi mặt bích đóng mở bằng điện trong nhiều ứng dụng khác nhau.

Van bi inox mặt bích đóng mở bằng điện thường được sử dụng trong các ứng dụng đòi hỏi hoạt động tự động, tiện lợi và có yêu cầu về độ chính xác cao. Với tính năng điều khiển tự động bằng điện, van bi inox mặt bích điều khiển điện mang lại sự tiện lợi, độ chính xác cao và đáng tin cậy cho hệ thống, đồng thời giảm sức lao động và tối ưu hóa quy trình làm việc.

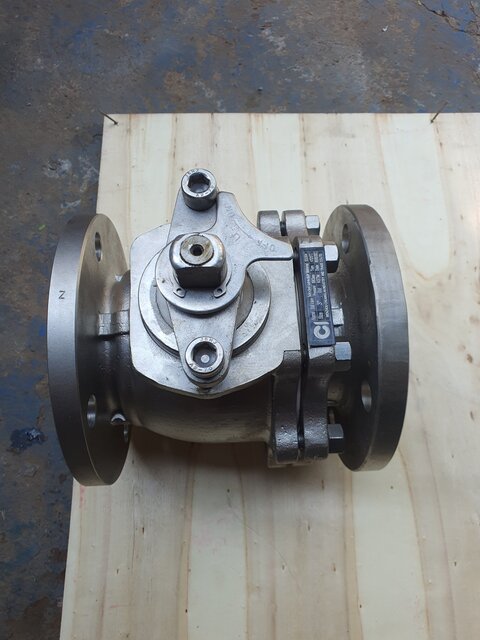

Van bi inox mặt bích 2 ngã

Van bi inox mặt bích 2 ngã, đây là dòng van bi phổ biến nhất trên thị trường chiếm khoảng 70%. Loại van bi này có hai cửa (hai ngã) và chức năng đóng kín dòng chảy hoặc mở cho dòng chảy lưu chất đi qua.

Van bi inox mặt bích 3 ngã

Van bi inox mặt bích 3 ngã  là loại van có 3 cổng dùng để kết nối với đường ống hệ thống dạng chữ T và cho phép lưu chất lưu thông theo 2 hoặc 3 hướng. Loại van này có 2 kiểu cấu tạo bi van là dạng chữ T và dạng chữ L, ở mỗi dạng van sẽ được sử dụng trong các ứng dụng khác nhau.

Ưu điểm của van bi inox mặt bích

Van bi inox mặt bích có nhiều ưu điểm so với các loại van khác, đáng chú ý như sau:

• Van bi inox mặt bích có khả năng mở và đóng nhanh chóng, cho phép kiểm soát dòng chất lỏng một cách chính xác và hiệu quả.
• Được làm từ vật liệu là inox, van bi inox mặt bích có khả năng chịu áp lực và nhiệt độ cao , nhiệt độ tối đa chịu được có thể lên tới 220 độ C.
• Làm từ vật liệu inox nên van bi inox mặt bích có khả năng chống chịu ăn mòn và oxi hóa cao, chất liệu inox giúp van bi có độ bền cơ học cao không sợ áp lực và va đập trong quá trình sử dụng.
• Van bi inox mặt bích thường có cấu trúc đơn giản và dễ dàng tháo lắp, giúp quá trình bảo trì và sửa chữa trở nên thuận tiện.
• Van bi inox mặt bích được thiết kế để có hiệu suất cao và khả năng tạo kín tốt. Khi đóng, van bi inox mặt bích tạo một kín nước hoàn hảo, ngăn chặn rò rỉ và mất mát chất lỏng.

Các ứng dụng của van bi inox mặt bích trong hệ thống đường ống công nghiệp

Van bi inox mặt bích được sử dụng rộng rãi trong hệ thống đường ống công nghiệp do tính linh hoạt, hiệu suất cao và khả năng chịu áp lực và nhiệt độ cao. Các ứng dụng của van bi inox mặt bích có thể kể đến như.

• Van bi inox mặt bích được sử dụng để kiểm soát dòng chất lỏng trong các ứng dụng như trộn, pha trộn, hoá chất xử lý, và vận chuyển chất lỏng.
• Van bi inox mặt bích được sử dụng trong các hệ thống cấp nước, xử lý nước thải, hệ thống xử lý khí, hệ thống cấp dầu và khí, và hệ thống điều khiển quy trình dầu khí.
• Van bi inox mặt bích được sử dụng trong các nhà máy, hệ thống xử lý và chế biến thực phẩm, hệ thống làm mát và làm ấm, và hệ thống vận chuyển chất lỏng trong quá trình sản xuất và đóng gói.
• Van bi inox mặt bích được sử dụng trong các ứng dụng như hệ thống làm mát trong nhà máy điện, hệ thống cấp nhiên liệu, hệ thống cấp nước và hệ thống xử lý chất thải.
• Van bi inox mặt bích được sử dụng trong các hệ thống cấp nước, xử lý nước thải và hệ thống vận chuyển chất lỏng trong quá trình sản xuất và xử lý dệt may.

Các lưu ý khí lựa chọn van bi inox mặt bích

Để lựa chọn loại van bi inox mặt bích phù hợp với hệ thống cần lưu y các điều sau.:

Yêu cầu ứng dụng

Xác định mục đích sử dụng van, bao gồm loại chất lỏng, áp lực, nhiệt độ và các yêu cầu khác của hệ thống. Điều này giúp bạn chọn được van bi inox mặt bích với khả năng chịu áp lực và nhiệt độ phù hợp và phù hợp với tính chất của chất lỏng.

Vật liệu

Van bi inox mặt bích thường được làm từ thép không gỉ (inox) để đảm bảo khả năng chống ăn mòn và chịu được điều kiện khắc nghiệt. Xem xét vật liệu inox phù hợp như inox 304, 316 để đáp ứng yêu cầu của môi trường và ứng dụng cụ thể.

Kích thước và kết nối:

Xác định kích thước cần thiết của van dựa trên đường kính ống và lưu lượng chất lỏng. Đảm bảo van bi inox mặt bích có kết nối mặt bích phù hợp với hệ thống đường ống và tuân thủ các tiêu chuẩn kết nối tương ứng.

Kiểu vận hành

Van bi inox mặt bích có thể được vận hành bằng tay quay, tay gạt hoặc hệ thống điều khiển điện. Chọn kiểu vận hành phù hợp với yêu cầu của hệ thống và đảm bảo tính linh hoạt và hiệu suất cao trong việc điều khiển dòng chất lỏng.

Thương hiệu và chất lượng

Lựa chọn van bi inox mặt bích từ các nhà sản xuất uy tín và có danh tiếng tốt. Kiểm tra chất lượng và tuân thủ các tiêu chuẩn chất lượng quốc tế để đảm bảo sự bền bỉ, độ tin cậy và hiệu suất của van.

Tư vấn chuyên gia

Nếu cần, tìm kiếm sự tư vấn từ chuyên gia hoặc nhà cung cấp uy tín để lựa chọn van bi inox mặt bích phù hợp nhất với yêu cầu cụ thể của hệ thống đường ống công nghiệp.

Hướng dẫn sử dụng và bảo dưỡng van bi inox mặt bích

Dưới đây là hướng dẫn chi tiết về cách lắp đặt, sử dụng và bảo dưỡng van bi inox mặt bích:

Lắp đặt van bi inox mặt bích

• Chọn vị trí lắp đặt phù hợp trên đường ống hoặc hệ thống mà van bi inox mặt bích sẽ được sử dụng.
• Kiểm tra kích thước và loại van bi inox mặt bích để đảm bảo phù hợp với yêu cầu của hệ thống.
• Xác định hướng dòng chất lỏng và đảm bảo van được lắp đúng hướng để van được hoạt động đúng chức năng.
• Lắp đặt van bi inox mặt bích vào hệ thống chắc chắn, đảm bổ độ kín.
• Sau khi lắp đặt xong cần cho van hoạt động thử nếu có các vấn đề như rung lắc hay rò rỉ cần được khắc phục ngay.

Lưu ý: Quá trình lắp đặt và thử van cần được thực hiện đúng với hướng đẫn của nhà sản xuất, đảm bảo van được lắp đặt đúng cách, chắc chắn và không có hiện tượng rò rỉ.

Sử dụng van bi inox mặt bích

• Đảm bảo van bi inox mặt bích được vận hành bằng các thiết bị điều khiển phù hợp như tay quay, tay gạt, bộ điều khiển điện hoặc bộ điều khiển khí nén.
• Theo dõi vị trí đóng mở của van để đảm bảo hoạt động chính xác.
• Tránh vận hành van bi inox mặt bích vượt quá giới hạn áp lực và nhiệt độ cho phép.
• Kiểm tra thường xuyên các bộ phận quan trọng của van như trục, bi và mặt bích để phát hiện và khắc phục sự cố sớm.

Bảo dưỡng van bi inox mặt bích

• Định kỳ kiểm tra và vệ sinh van bi inox mặt bích theo lịch trình được xác định. Đảm bảo rằng van luôn sạch sẽ và không có bất kỳ tạp chất nào gây cản trở hoạt động.
• Kiểm tra và bảo dưỡng các bộ phận cơ khí của van như trục, bi và mặt bích. Nếu phát hiện bất kỳ hư hỏng hoặc mài mòn nào, thay thế ngay lập tức để đảm bảo hoạt động chính xác và an toàn.
• Kiểm tra và bảo dưỡng các bộ phận khí nén hoặc điện (nếu có) của hệ thống điều khiển van. Thực hiện kiểm tra dòng điện, khí nen ổn định và linh hoạt.
• Đảm bảo rằng van bi inox mặt bích không bị rò rỉ. Kiểm tra và khắc phục gioăng, bu long để đảm bảo van luôn hoạt động hiệu quả.

Để đảm bảo an toàn và hiệu suất hoạt động, nên tuân thủ các quy định và hướng dẫn của nhà sản xuất cụ thể cho van bi inox mặt bích. Nếu cần, tìm kiếm sự hỗ trợ từ chuyên gia hoặc kỹ thuật viên để đảm bảo lắp đặt, sử dụng và bảo dưỡng đúng cách.

XNK HT Việt Nam đơn vị cung cấp và phân phối van hàng đầu

XNK HT Việt Nam – Đối tác hàng đầu trong lĩnh vực cung cấp và phân phối van công nghiệp.

Với nhiều năm kinh nghiệm trong ngành, XNK HT Việt Nam tự hào là một trong những công ty hàng đầu chuyên cung cấp và phân phối các dòng van công nghiệp chính hãng, uy tín trên thị trường. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm van chất lượng cao và dịch vụ tuyệt vời.

Chúng tôi hiểu rằng việc lựa chọn van đúng và phù hợp là điều quan trọng để đảm bảo hoạt động của hệ thống đường ống dẫn dòng chất lỏng hoặc khí. Với đội ngũ chuyên gia giàu kinh nghiệm và kiến thức sâu rộng về van, chúng tôi sẽ tư vấn và cung cấp cho bạn các giải pháp tối ưu nhằm đáp ứng mọi yêu cầu và mong muốn của bạn.

Chất lượng luôn là ưu tiên hàng đầu của chúng tôi. Tất cả các sản phẩm van mà chúng tôi cung cấp đều được chọn lọc kỹ càng từ các nhà sản xuất uy tín trên thế giới. Chúng tôi cam kết mang đến cho bạn những sản phẩm van chất lượng cao, đáng tin cậy và tuân thủ các tiêu chuẩn quốc tế.

Ngoài ra, chúng tôi cũng coi trọng việc cung cấp dịch vụ khách hàng tốt nhất. Đội ngũ nhân viên chuyên nghiệp và tận tâm của chúng tôi sẽ đồng hành cùng bạn trong quá trình lựa chọn, mua hàng và hậu mãi. Chúng tôi cam kết đáp ứng nhanh chóng mọi yêu cầu của bạn và mang lại sự hài lòng tuyệt đối.

Với XNK HT Việt Nam, bạn có thể yên tâm về chất lượng và hiệu suất của sản phẩm van. Chúng tôi tự tin rằng, với sự đồng hành của chúng tôi, hệ thống của bạn sẽ hoạt động tốt và hiệu quả, đáp ứng mọi nhu cầu của công việc và sản xuất.

Hãy liên hệ với chúng tôi ngay hôm nay để nhận được sự tư vấn chuyên nghiệp và lựa chọn những sản phẩm van tốt nhất cho công trình của bạn. XNK HT Việt Nam – Đối tác tin cậy của bạn trong lĩnh vực cung cấp và phân phối van hàng đầu.

Bảng giá van bi inox mặt bích

Giá cả của van bi inox mặt bích phụ thuộc và nhiều yếu tố khác nhau, nên chúng có thể thay đổi theo tháng theo quý. Dưới đây là bảng giá mới nhất của van bi inox mặt bích, bảng giá dưới đây chưa bao gồm các chi phí vận chuyển và thuế VAT (10% ).
Mời quý khách hàng tham khảo:

Sản phẩm	Mô tả sản phẩm	Giá (VNĐ)
VB601-DN15	inox 316, bích #150	785.430
VB602-DN15	inox 304, bích JIS10K	865.500
VB601-DN15	inox 304, bích #150	752.900
VB601-DN20	inox 304, bích #150	900.305
VB601-DN25	inox 304, bích #150	1.205.600
VB601-DN32	inox 304, bích #150	1.534.565
VB601-DN40	inox 304, bích #150	2.167.320
VB601-DN50	inox 304, bích #150	3.124.294
VB601-DN65	inox 304, bích #150	4.560.550
VB601-DN80	inox 304, bích #150	6.205.880
VB601-DN100	inox 304, bích #150	9.715.550

Ngoài các sản phẩm van bi inox mặt bích XNK HT Việt Nam chúng tôi còn cung cấp nhiều dòng van công nghiệp khác như, van bướm, van cầu, van cống với nhiều chủng loại khác nhau đến từ nhiều thương hiệu nổi tiếng trên thế giới. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được báo giá chi tiết và tư vân từ các chuyên viên bên chúng tôi. Cảm ơn quý khách hàng và bạn đọc đã theo dõi bài viết.
