Van bướm inox điều khiển khí nén

Van bướm với tên tiếng anh là Butterfly valve, là một trong những dòng van công nghiệp thường hay được sử dụng rộng rãi. Van bướm lắp đặt trong một thiết bị như một khóa chặn. Chúng được sử dụng cho việc đóng mở và điều tiết dòng chảy, và xuất hiện phân chia ở giữa các đoạn ống.

Hiện nay, van bướm đang có rất nhiều trên thị trường, với đa dạng mẫu mã và kiểu dáng khác nhau. Nổi bật như các dòng van bướm tay gạt, van bướm tay quay, van bướm điều khiển.

Và một trong số những dòng đó nên được kể đến là van bướm inox điều khiển khí nén. Đây là dòng thiết bị thường xuyên được lựa chọn lắp đặt nhiều nhất cho các công trình, nhà máy. Liệu chúng có những đặc điểm gì, cấu tạo và cách thức vận hành như nào? Dưới đây sẽ là thông tin của sản phẩm.

Van bướm inox điều khiển khí nén là gì

Van bướm inox điều khiển khí nén là dòng van bướm được sử dụng rất nhiều trên thị trường. Chúng là sự kết hợp hoàn hảo giữa van bướm inox và bộ điều khiển khí nén. Sự kết hợp này có thể giúp van đóng mở hoặc điều tiết dòng chảy nhanh gọn.

Bằng việc sử dụng bộ điều khiển khí nén để làm việc. Các vị trí đóng mở sẽ tiết kiệm được 1 khoảng thời gian và chi phí thuê nhân công làm việc. Van bướm inox khí nén thường xuyên được sử dụng nhiều hơn.

Trên thực tế là do chất liệu thân van làm từ inox, cùng gioăng cao su teflon có thể dễ dàng đáp ứng điều kiện làm việc từ môi trường. Không giống như dòng chất liệu gang, nhựa, thép bị hạn chế về khả năng ứng dụng.

Thì dòng van bướm inox khí nén lại là sự hội tụ đầy đủ các yếu tố ưu điểm và hạn chế của những dòng van kia. Hiện nay, dòng van bướm inox điều khiển khí nén có rất nhiều loại. Tuy nhiên, tiêu biểu nhất phải kể đến là dòng van bướm inox khí nén Đài Loan.

Và van bướm khí nén inox Hàn Quốc. Các mặt hàng đã có mặt đầy đủ tại kho hàng XNK HT Việt Nam, quý khách có nhu cầu mua hàng có thể liên hệ: 0981.625.884

Thông số kỹ thuật van bướm inox khí nén

– Thương hiệu: Geko – Đài Loan, KBValve – Hàn

– Kích thước van bướm: DN50 – DN500

– Vật liệu cấu tạo:

• Thân van bướm: inox 304, inox 316
• Vật liệu làm kín van: Teflon, PTFE
• Vật liệu động cơ: Hợp kim nhôm cao cấp IP67

– Lớp phủ: Sơn Epoxy trắng cao cấp

– Khí nén: 2 – 16 bar

– Nhiệt độ: < 220ºC

– Áp lực van: PN10, PN16, PN25

– Kết nối: Mặt bích Waffer, nối bích, Lug

– Môi trường làm việc: nước, hóa chất, khí nén, hơi…

– Xuất xứ: Đài Loan, Hàn Quốc

– Hàng có sẵn, bảo hành 12 tháng

Các bộ điều khiển khí nén hiện nay

Hiện nay công ty XNK HT Việt Nam đang cung cấp hai dòng bộ điều khiển khí né chính là Geko – Đài Loan và KBvalve – Hàn Quốc. Cả hai thương hiệu điều khiển này đều được người tiêu dùng ưa chuộng. Vì giá thành rất phù hợp cho những khách hàng mong muốn dùng hàng chất lượng.

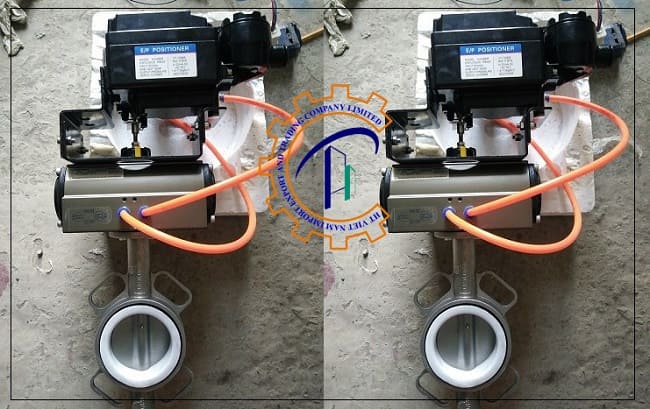

Đối với cả hai thương hiệu điều khiển Geko và KBValve, chúng tôi có cả hai loại điều khiển là loại tác động đơn và tác động kép. Ngoài hai dòng điều khiển khí nén Geko và KBValve. Chúng tôi còn có các dòng điều khiển khí nén khác như Haitima, và Kosa, hay những bộ điện Trung Quốc.

Các ưu điểm của van bướm inox điều khiển khí nén

Van bướm inox khí nén là dòng van bướm có thân van mang chất liệu inox. Rất thích hợp cho việc chống rỉ sét, chống ăn mòn tốt, chống nhiễm bẩn, chống nhiễm từ cao. Đặc biệt hơn nữa là khả năng chịu được áp lực và nhiệt độ làm việc cao.

Chính điều này đã cho phép van hoạt động được trong các hệ thống môi trường khắc nghiệt. Như các hệ thống nước, bazo, hóa chất ăn mòn,…

Phần quan trọng nhất trong van bướm inox khí nén như đã chia sẻ là bộ điều khiển khí nén. Bộ điều khiển này có nhiệm vụ điều khiển đóng mở van dễ dàng.

Chúng hoạt động bằng cách biến đổi lượng khí nén thành chuyển động cơ học để làm các monent trục xoay. Các ưu điểm của chúng là:

• Điều khiển đóng mở van hoàn toàn tự động, không cần đến người vận hành
• Lắp đặt van được ở các vị trí trên cao, ở xa trung tâm điều khiển
• Lắp đặt ở những môi trường nguy hiểm, độc hại mà người sử dụng không thể chạm đến được.
• Dễ dàng kiểm soát dòng chảy, lưu lượng thông qua bộ điều khiển từ bảng điều khiển từ xa.
• Đóng mở nhanh gọn.

Xem thêm: Van cồng dao điều khiển khí nén

Cấu tạo của van bướm inox điều khiển khí nén

Như giới thiệu van bướm inox điều khiển khí nén là sự kết hợp giữa van bướm inox và bộ điều khiển khí nén. Dưới đây để làm rõ cấu tạo cho dòng sản phẩm.

Thì chúng ta sẽ phân tách cấu tạo của van bướm inox và cấu tạo của bộ điều khiển khí nén. Cụ thể như sau:

Cấu tạo của van bướm inox

Dòng van bướm inox cũng mang các cấu tạo giống như các dòng van bướm thông thường khác. Chúng cũng mang cấu tạo như thân van, đĩa van, trục, gioăng ghép nối với nhau.

Ở dòng van bướm inox, có một đặc điểm là toàn bộ nguyên vật liệu đều được đúc nguyên khối từ inox cao cấp. Riêng vòng gioăng làm kín, có thể làm từ cao su hoặc Teflon.

– Thân van + cánh van + trục van: được đúc từ chất liệu inox chắc chắn. Làm việc được ở các môi trường < 220ºC và áp lực 25 kgf/cm3. Trên thân van sẽ được đúc các thông số làm việc mà van chịu được.

– Gioăng cao su: có hai loại gioăng, một là các vòng gioăng làm kín ngay cạnh trục và bộ điều khiển. Và hai là vòng đệm lớn lắp giữa thân van và cánh van. Cả hai loại này đều cho phép gia tăng độ kín khít cho van bướm inox.

Cấu tạo của bộ điều khiển khí nén

Bất kì một bộ điều khiển khí nén nào, chúng đều có cấu tạo gồm các bộ phận tương tự nhau. Và hiện nay trên thị trường được chia làm hai loại cấu tạo là cấu tạo tác động đơn và cấu tạo tác động kép.

Đối với những bộ điều khiển khí nén tác động đơn, thì chúng dựa theo cơ chế hoạt động 1 chiều. Chính vì vậy mà chúng sẽ có thiết kế thêm một số chi tiết để bộ điều khiển có thể tự hồi lại.

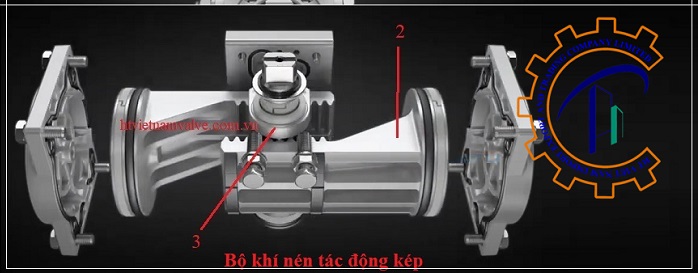

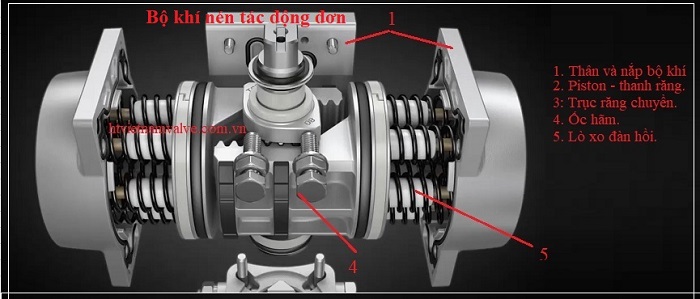

Cấu tạo của bộ điều khiển tác động kép có cấu tạo gồm vỏ, xilanh, monent trục chứa bánh răng truyền động. Riêng dòng điều khiển tác động đơn thì có thêm lò xo để giúp thiết bị tự hồi về trạng thái cài đặt.

Nguyên lý hoạt động của van bướm inox điều khiển khí nén

Khác với các dòng van bướm gang đóng mở thủ công. Thì dòng van bướm gang điều khiển khí nén được thực hiện đóng mở bằng bộ điều khiển tự động.

Tuy nhiên, do bộ điều khiển có hai loại là tác động đơn và tác động kép. Nên việc đóng mở van bướm gang cũng sẽ được chia làm hai loại là đóng mở tác động đơn và đóng mở tác động kép.

Đối với kiểu đóng mở tác động đơn

Ở trạng thái đầu của van bướm gang điều khiển tác động đơn. Van bướm có thể tồn tại ở một trong 2 trạng thái là van thường đóng và van thường mở.

Điều này xảy ra được là do bên trong bộ điều khiển có lắp đặt bộ lò xo cố định ở đầu. Khi cấp khí vào bộ điều khiển, lò xo sẽ chuyển động và nén lại.

Khiến bộ điều khiển khí nén hoạt động tương tự như các bộ xylanh thông thường. Lúc đó đối với van bướm gang điều khiển khí nén, nếu ở trạng thái đóng thì sẽ được mở ra.

Còn nếu van đang ở trạng thái mở thì sẽ đóng lại.

Đối với kiểu đóng mở tác động kép

Ở bộ điều khiển khí tác động kép, trên bộ điều khiển sẽ có hai cửa cấp khí. Một cửa cấp khí vào, sẽ giúp van được đóng lại, và một cửa còn lại sẽ giúp van mở ra.

Khi cấp nguồn khí nén vào bên trong, pitton bên trong bộ khí sẽ bắt đầu chuyển động. Dưới phần chuyền động này, chúng sẽ tạo ra một lực tác động thúc đẩy hệ thống bánh răng dịch chuyển.

Và nhờ đó trục van bướm được xoay theo, giúp van bướm có thể làm việc được.

Các loại van bướm inox điều khiển khí nén hiện nay

Đối với nhiều hệ công trình khí nén, các hệ thống đóng mở nhanh, thì dòng van bướm inox điều khiển khí đã không còn xa lạ nữa. Tuy nhiên, theo phản hồi tích cực từ quý khách hàng đã sử dụng van bướm điều khiển.

Thì chúng tôi muốn chia sẻ đến các độc giả hai dòng van bướm inox khí nén chất lượng. Đó chính là van bướm inox khí nén Geko – Đài Loan, van bướm inox khí nén KBValve – Hàn Quốc. Dưới đây sẽ là hai dòng van bướm này, mời khách hàng cùng tham khảo.

Van bướm inox khí nén Geko – Đài Loan

Van bướm điều khiển khí nén Geko hiện đang có mặt rất rộng rãi trên thị trường van công nghiệp. Được đánh giá là sản phẩm có giá thành vô cùng ưng ý, và chất lượng làm việc tốt. Van bướm khí nén Geko hoàn toàn phù hợp cho các dự án công trình đang thi công.

Hay các hệ thống lớn cấp thoát nước quy mô diện rộng muốn tiết kiệm chi phí mua hàng. Mà lại có thể đáp ứng được chất lượng làm việc của sản phẩm trong hệ thống. Chúng còn tiêu biểu có mặt trong một số hệ thống lớn như nhà máy xi măng Ninh Bình, nhà máy nhiệt điện Vĩnh Long,…

Van bướm inox điều khiển khí nén Geko thực hiện đóng mở rất đơn giản và nhanh gọn. Trong quá trình làm việc, người sử dụng chỉ cần dùng nguồn áp lực từ 3 bar – 8 bar là có thể vận hành van.

Tuy nhiên, nên lưu ý việc lắp đặt van bướm inox khí nén Geko ở ngoài trời, là sử dụng bọc để giúp bảo vệ tuổi thọ làm việc của sản phẩm.

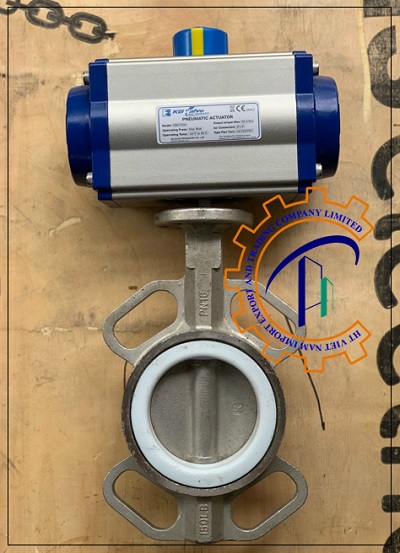

Van bướm inox khí nén KBvalve

Đây cũng là một trong hai dòng thương hiệu nổi tiếng tại Hàn Quốc. Dòng van bướm này sẽ đáp ứng được cho các quý khách hàng. Có nhu cầu muốn sử dụng các mặt hàng của xứ sở Kim chi.

Mà lại mong muốn có giá thành van rẻ và chất lượng bình ổn. Bộ điều khiển khí có thể hoạt động nhanh gọn và việc đóng mở rất mạnh chỉ mất từ 1 đến 2 giây làm việc.

Với chất liệu thân van làm từ gang. Kết hợp với bộ điều khiển khí nén cho phép lắp đặt trong các hệ thống có áp lực cao như PN10, PN16, PN25. Một số hệ thống thường hay sử dụng van bướm inox điều khiển khí nén KBValve nên kể đến như các nhà máy cấp thoát nước.

Các khu công nghiệp thủy điện, nhiệt điện, PCCC, HVAC, sản xuất dầu thô,hóa chất ăn mòn, thực phẩm sạch… Khi sử dụng van bướm điều khiển Hàn Quốc KBvalve. Chúng tôi tin rằng khách hàng sẽ vô cùng hài lòng về chất lượng sản phẩm.

Cách lắp đặt và bảo trì van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén thường xuyên được sử dụng cho các hệ thống nguy hiểm, mang tính oxi hóa ăn mòn. Chính vì vậy, bảo hành và lắp đặt van là vấn đề vô cùng quan trọng đối với người sử dụng.

Để đảm bảo cho người sử dụng có một thiết bị làm việc đạt chuẩn và tuổi thọ lâu dài. Dưới đây là các bước lắp ghép van bướm vào hệ thống.

Cách lắp đặt van bướm inox khí nén

– Bước 1: Xác định khoảng cách trên đường ống cần lắp đặt van bướm điều khiển khí nén

– Bước 2: Chèn các bulong giữa van bướm gang và mặt bích, sử dụng ít nhất 2 cái để cố định tạm thời mối nối.

– Bước 3: Đóng mở van bướm để kiểm tra xem van đã khớp hay chưa. Lưu ý nên chỉnh cho đĩa van không bị chớm ra ngoài thân van

– Bước 4: Khi chỉnh van ở vị trí tốt nhất, sử dụng thêm các bulong lắp vào vặn chặt lại

– Bước 5: Điều chỉnh lại van bướm inox sao cho khít và xiết chặt lại lần nữa. Sau đó đóng mở van thử là được.

– Bước 6: Tiến hành kết nối ống dẫn khí vào hệ thống làm việc. Với cửa A là mở van và cửa B là đóng van.

Các chú ý để bảo dưỡng van bướm inox khí nén

• Khi sử dụng van bướm inox điều khiển khí nén, khách hàng nên chú ý về một số chia sẻ ngay dưới đây. Nhằm đảm bảo cho việc sử dụng van van bướm điều khiển được lâu bền. Và hơn đó là không gây ảnh hưởng tới hệ thống làm việc.
• Khi sử dụng van bướm inox khí nén ngoài trời. Tránh xa các vị trí có nước mưa, độ ẩm cao, dột nước. Tuy là thân van bướm là dòng inox có thể chống chịu mọi dòng môi trường. Nhưng nếu bộ điều khiển khí không được bảo vệ sẽ dễ gây ra hiện tướng ngấm nước, làm gỉ sét các chi tiết bên trong bộ điều khiển khí.
• Khi sử dụng van bướm inox điều khiển khí nén, nên tra dầu thường xuyên vào các vị trí liên kết van vào hệ thống. Điều này sẽ giúp cho hệ thống hoạt động được trơn tru hơn.
• Nên thường xuyên kiểm tra, bảo hành van bướm inox thường xuyên để đảm bảo van vẫn hoạt động tốt. Nếu van có tình trạng đóng mở không kín, nên thay mới hoặc nhờ kỹ thuật chuyên môn kiểm tra.

Nơi mua van bướm inox điều khiển khí nén

Trên đây là những thông tin sơ lược về dòng van bướm inox khí nén. Mặt hàng này hiện đang được công ty XNK HT Việt Nam cung cấp trên thị trường. Với đầy đủ các kích thước và model khác nhau rất tiện lợi cho việc lắp đặt.

Ngoài dòng van bướm inox khí nén, chúng tôi còn có các dòng van bướm gang điều khiển điện, van bướm gang điều khiển khí nén. Tự hào là đại lý cung cấp van công nghiệp, thiết bị phụ kiện đường ống đạt chuẩn.

Chúng tôi luôn cố gắng chia sẻ đến quý khách hàng những sản phẩm tiên tiến, chất lượng. Ngoài ra khi mua hàng, khách hàng sẽ nhận được một số ưu ái như:

• Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày
• Hàng hóa có đầy đủ giấy tờ CO/CQ
• Tư vấn lắp đặt 24/7
• Hỗ trợ giao hàng nhanh trong nội thành
• Báo giá thương mại
• Hỗ trợ lắp đặt, bảo dưỡng
