Van bướm nhựa tay quay

Một trong những dòng van bướm nhựa hiện nay đang xuất hiện trên thị trường van công nghiệp. Chính là dòng van bướm nhựa tay quay.

Tương tự như các dòng van bướm nhựa pvc tay gạt, van bướm tay quay cũng sẽ có các ưu điểm và chức năng riêng. Để hiểu rõ hơn về dòng sản phẩm van công nghiệp này, chúng ta hãy cùng đi tìm hiểu một số thông tin sau nhé.

Van bướm nhựa tay quay

Là một trong những dòng va bướm được sản xuất từ chất liệu nhựa, van bướm có thiết kế bộ điều khiển là tay quay. Phần tay quay được đi kèm với bộ hộp số sẽ giúp cho van bướm có thể thuận lợi vận hành.

Được làm từ chất liệu nhựa PVC, uPVC, CPVC, van bướm tay quay được đánh giá là một trong những dòng van có độ vệ sinh cao. Chất liệu nhựa cho phép van có thể làm việc được ở trong các hệ thống oxi hóa ăn mòn.

Bởi bề mặt van trơn bóng và không gây ra các phản ứng hóa học với mọi loại dòng chảy ở nhiệt độ thường. Van bướm tay quay cũng giống như van bướm tay gạt. Bộ điều khiển được thực hiện đóng mở bằng cơ tay sẽ cho phép van có thể điều tiết dòng chảy.

Đặc tính riêng

Đối với các môi trường nước muối, hay các dòng lưu chất mang tính oxi hoá, kết tủa. Khi sử dụng van bướm nhựa, chúng ta có thể yên tâm về cả tuổi thọ và vệ sinh van.

Tuy nhiên, không giống như các dòng van bướm gang hay thép, van bướm nhựa chỉ có thể chịu được các áp lực định mức nhất định. Như nhiệt độ cho phép chỉ nên ở 60 độ C và áp lực định mức 1.0 MPA.

Khi lắp đặt bộ điều khiển tay quay, thời gian đóng mở van có thể chậm hơn so với dòng tay gạt. Tuy nhiên, sức lực cơ học mà người sử dụng bỏ ra sẽ được giảm một lượng đáng kể hơn so với tay gạt.

Chúng ta sử van bướm tay quay trong những môi trường không bắt buộc cần áp lực dòng chảy chính xác. Chẳng hạn như các môi trương thủy lợi, chế biến thực phẩm, hóa chất,..

Cấu tạo của van bướm nhựa tay quay

Cũng tương tự như các dòng van bướm thông thường khác, van bướm tay quay mang chất liệu nhựa. Sẽ là sự kết hợp hoàn hảo giữa thân van bướm nhựa và bộ điều khiển tay quay.

Với cấu tạo thân van cũng tương tự như dòng van bướm nhựa tay gạt. van bướm tay quay có cấu tạo được chia làm hai phần như sau.

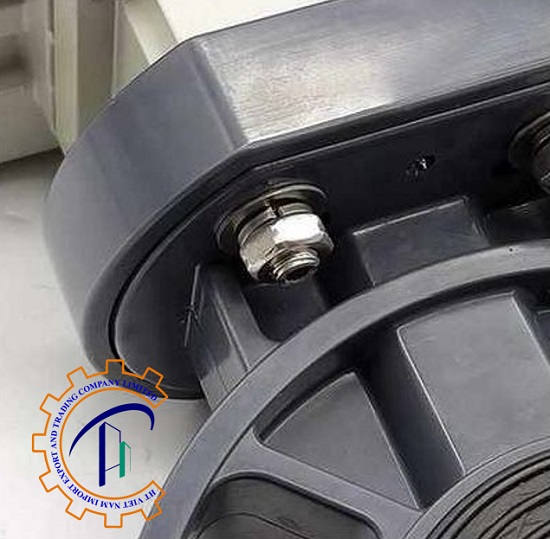

Cấu tạo thân van

STT	Các bộ phận	Chất liệu
1	Thân van	Nhựa PVC, UPVC, CPVC
2	Cánh van	Nhựa PVC, UPVC, CPVC
3	Trục van	Thép không gỉ, inox
4	Gioăng làm kín	Cao su teflon, PTFE

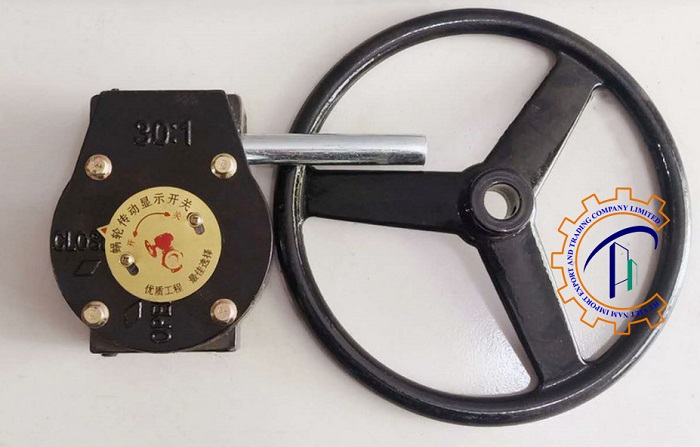

Bộ điều khiển

Và bộ điều khiển tay quay được gắn vào trục, ngay trên van bướm nhựa. Bộ điều khiển tay quay là thiết kế hộp số đẩy, sử dụng các bánh răng được lắp nối liên kết với nhau ở bên trong.

Nhờ vào quá trình bánh răng chuyển động sẽ biến đổi cơ năng thành động năng. Quá trình này thúc đẩy có trục van bướm quay theo và giúp van được mở ra.

Theo vòng tuần hoàn xoay chuyển, khi tác động lực đi vào bộ hộp số, sẽ đẩy lượng năng lượng lên thành động năng. Nhờ vậy mà lực tác động chúng ta bỏ ra sẽ được tiết kiệm hơn. Tuy nhiên, việc đóng mở van bướm nhựa tay quay sẽ chậm hơn việc sử dụng tay gạt.

II. Đặc tính của van bướm nhựa tay quay

Cách thức hoạt động

Van vận hành hoàn toàn bằng cách thức vận hành thủ công, nhờ vào việc sử dụng tay quay để đóng mở van. Đối với trạng thái van đang đóng hoàn toàn, để có thể giúp van được mở ra.

Ta sử dụng tay quay, và quay theo chiều từ trái qua phải. Lúc này các bánh răng ở trong bộ hộp số sẽ chuyển động và dẫn theo đó là van được mở ra. Tương tự như vậy, khi chúng ta quay tay quay theo chiều ngược lại. Thì các trục van sẽ được xoay ngược lại lúc mở giúp van được đóng kín.

Đặc tính kỹ thuật

– Cánh van bướm nhựa tay quay chỉ đóng mở theo góc 1/4 tức là 90 độ

– Thân van bướm là chất liệu nhựa, chỉ cho phép van chịu được nhiệt độ ở mức 60 độ C

– Áp lực PN10 đối với các dòng chảy mạnh như nước, hóa chất, xăng dầu

– Van chỉ mang các kích thước từ 2″ – 12″

Dãi thông số van bướm nhựa tay quay

Chất liệu	Áp lực (MPA)	Test (MPA)	Nhiệt độ làm việc	Môi trường làm việc
Max	Kết thúc
PVC, UPVC, CPVC	1.0	1.6	1.2	< 80ºC	Nước, dầu, hóa chất, thực phẩm

Ưu điểm van bướm nhựa tay quay

– Van bướm có bộ điều khiển tay quay có kích thước vừa và nhỏ, việc di chuyển và lắp đặt được dễ dàng hơn.

– Điều tiết được lưu lượng dòng chảy

– Chất liệu nhựa không bị oxi hóa, không có tính từ và lực ma sát

– Giá thành của van bướm nhựa lại rẻ hơn rất nhiều so với các loại chất liệu khác.

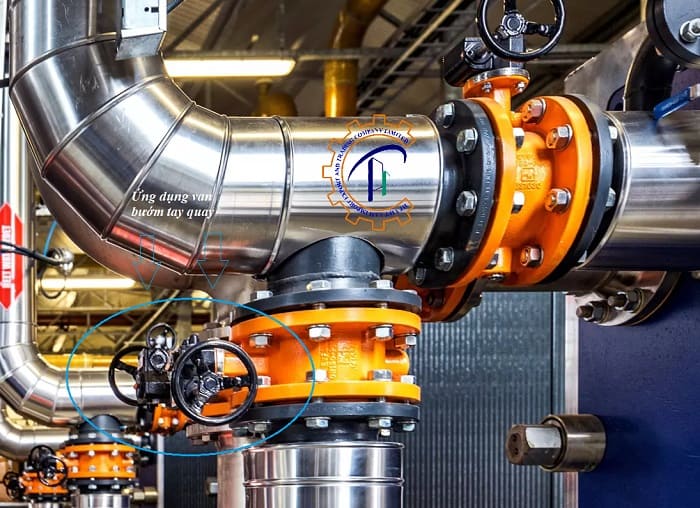

Ứng dụng của van

– Van bướm nhựa được sử dụng đóng mở, điều tiết các dòng nước, nước thải, cấp thoát nước.

– Có thể làm việc được trong các môi trường có tính chất axit và oxi hóa như muối clorua, nước biển, bazo, axit nhẹ.

– Xuất hiện cho các nhà máy thủy lợi, hóa chất, chế biến thực phẩm, sản xuất.

– Van bướm nhựa có thể làm việc được ở các môi trường lạnh, có thiệt độ thấp mà không bị cong, méo, biến dạng

Xem thêm:van bướm SW Hàn Quốc.

III. Cách sử dụng van bướm nhựa tay quay

Cách lắp đặt – lắp mới

 – Trước khi lắp đặt van bướm nhựa nên để van bướm ở trạng thái đóng hoàn toàn

– Sau đó đo các khoảng cách giữa 2 đoạn cần nối trên đường ống, có thể để dư 1 – 2 cm

– Van bướm tay quay sẽ được cố định tạm thời với mặt bích bằng bulong và đai ốc

– Cắt thêm 1 đoạn ống vừa phải để nối vào 1 đầu còn lại của mặt bích.

– Đo cả 3 chi tiết mặt bích, đoạn ống nối và van bướm cho vừa khít với khoảng cách trên hệ thống nối.

– Tháo van bướm ra và sử dụng mối hàn hoặc keo dán. Dán đoạn ống có gắn sẵn mặt bích mà chúng ta vừa cắt vào hệ thống.

– Khi mối hàn hạ nhiệt độ xuống thì chúng ta lắp van bướm nhựa vào giữa 2 mặt bích

– Thêm các bulong và xiết chặt. Lưu ý là nên đóng mở thử van, đảm bảo van được lắp khít.

Bảo trì và thay van cũ

 – Tắt hệ thống đang làm việc để bảo trì van

– Nới ống, tháo van cũ ra, và làm sạch sẽ đoạn đường ống cùng chỗ nối

– Kiểm tra van bằng cách đóng mở van vài lần xem van có bị kẹt hay không.

– Nếu ban vẫn đóng mở bình thường, chúng ta tiếp tục kiểm tra vòng đệm cao su làm kín

– Xác định vòng đệm và đĩa van không bị mòn hoặc thủng thì sau đó vệ sinh van và tra dầu vào phần trục van.

– Và sau đó lắp đặt van vào hệ thống như bình thường.

– Điều chỉnh van sao cho cân đối nhất có thể, và xiết chặt các bulong.

– Thử vận hành van một cách nhẹ nhàng để kiểm tra lại lần cuối.
