Van bướm SW Hàn Quốc

450,000

Thông số kỹ thuật: – Bộ điều khiển: tay gạt, tay quay, điện, khí nén – Kích thước: DN40 – DN600 – Chất liệu: gang, inox – Áp lực môi trường: 10 – 16 kgf/cm3 – Nhiệt độ:

  • Gang max = 80 độ C
  • Inox max = 220 độ C

– Gioăng cao su: EPDM, Teflon – Cánh van: CF8/ CF8M – Trục van: SUS 304 – Kiểu nối: nối bích, nối wafer – Tiêu chuẩn bích: BS, JIS, DIN, ANSI – Môi trường làm việc: nước, khí, hơi, hóa chất. – Xuất xứ Hàn Quốc.

Van bướm SW Hàn Quốc là một trong những dòng van tốt được xuất xứ từ Hàn Quốc. Được sản xuất từ hãng Samwoo valve, van SW hiện đang là một dòng van được ưa chuộng. Không chỉ xuất hiện trên thị trường Việt Nam mà SW Butterfly valve còn hiện đang đứng thứ 3 trên thị trường van bướm thế giới.

Van bướm SW có 2 loại chính là thân gang đĩa inox và 100% inox cao cấp. Được sử dụng để điều tiết và đóng mở dòng chảy. SW Butterfly valve được lắp đặt chủ yếu ở các môi trường cấp thoát nước và khí, hóa chất.

Nhờ vào bộ phận điều khiển đóng mở điều tiết van đa dạng, SW valve luôn có thể ứng dụng được ở đa dạng các kích thước hệ thống. Để có thể hiểu rõ hơn về dòng van bướm Hàn Quốc này, các bạn hãy cùng mình đi tìm hiểu về một số thông tin dưới đây.

van bướm sw hàn quốc

I. Van bướm SW tay gạt

Dòng van bướm tay gạt của hãng Samwoo là dòng van đời đầu được sản xuất ra. Ban đầu, hãng Samwoo van thiết kế ra kiểu dáng tay gạt để thuận lợi cho việc đóng mở và điều tiết dòng chảy.

Trên phần tay điều khiển sẽ được chia các nấc nhỏ tiện cho việc điều tiết dòng chảy. Cánh van sẽ được đóng mở theo các góc từ 0 – 90 độ và việc đóng mở rất nhanh gọn.

Van bướm SW tay gạt có các kích thước từ DN40 – DN500, tuy nhiên với các kích thước lớn. việc đóng mở van sẽ gây ra hao tốn sức lao động. Nên chúng thường chỉ xuất hiện trên thị trường với các kích thước từ DN40 – DN100.

van bướm tay gạt sw

Dãi thông số sản phẩm

– Tên van: Van bướm tay gạt SW – Kích thước: DN40 – DN100 – Chất liệu: gang, inox – Áp lực môi trường: 10 – 16 kgf/cm3 – Nhiệt độ:

  • Gang max = 80 độ C
  • Inox max = 220 độ C

– Gioăng cao su: EPDM, Teflon – Cánh van: CF8/ CF8M – Trục van: SUS 304 – Kiểu nối: nối bích, nối wafer – Tiêu chuẩn bích: BS, JIS, DIN, ANSI – Môi trường làm việc: nước, khí, hơi, hóa chất. – Xuất xứ Hàn Quốc.

Phân loại van bướm tay gạt thân gang đĩa inox và van bướm SW inox

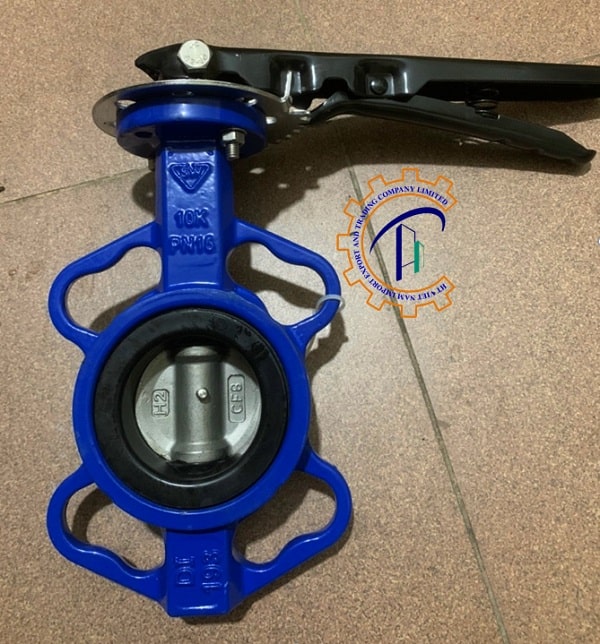

11 min 9Van bướm tay gạt thân gang đĩa inox
– Van có bề mặt dày dặn và chất lượng cao
– Áp lực môi trường: 10 – 16 kgf/cm3
– Bề mặt được sơn phủ epoxy xanh
– Chất liệu thân gang đĩa inox
– Nhiệt độ max = 80 độ C
– Chất liệu thân gang, phù hợp làm việc cho các môi trường nước, cấp thoát nước.
1 1Van bướm tay gạt inox
– Làm từ 100% chất liệu inox
– Nhiệt độ max = 220 độ C
– Bề mặt trơn bóng màu sáng bạc
– Chất liệu inox không bị oxi hóa với dòng lưu chất
– Tuổi thọ lâu dài, 30 năm làm việc
– Gioăng cao su: EPDM, Teflon
– Cánh van: CF8/ CF8M

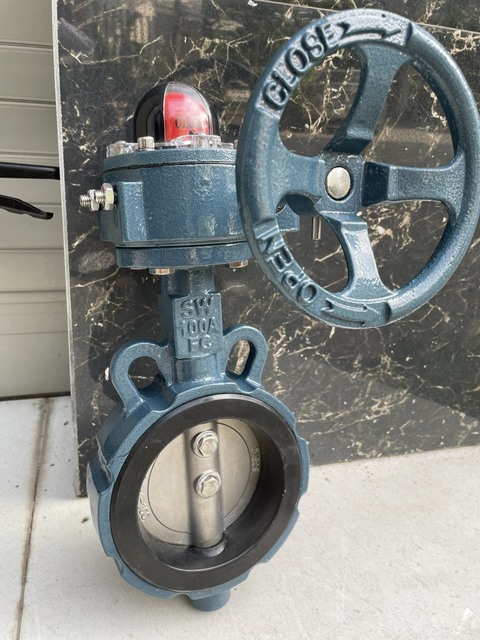

II. Van bướm SW tay quay

Sử dụng bộ phận điều khiển là vô lăng gắn liền với bộ hộp số. Khi chúng ta xoay chuyển vô lăng sẽ tác động đến các vòng bánh răng trong hộp số. Các bánh răng chuyển động sẽ dẫn đến trục van bướm xoay theo. Và nhờ đó mà cánh van được đóng mở.

Do thiết kế tay gạt thường đóng mở nhanh, nhưng khi sử dụng cho các kích thước lớn lại thường gây ra khó khăn. Và các nhà sản xuất đã thiết kế ra bộ điều khiển tay quay để giúp van bướm SW có thể làm việc được ở các kích thước lớn hơn.

van bướm tay quay sw

Việc vận hành tay quay theo góc 360 độ, nên khi đóng mở van bướm sẽ chậm hơn một chút. Các van bướm tay quay SW rất thích hợp lắp đặt trước các dòng van 1 chiều.

Bởi việc đóng ngắt từ từ này, sẽ giúp giảm áp lực dòng chảy xuống thấp dần. Và không gây ra các hiện tượng búa nước cho hệ thống.

Đặc tính kỹ thuật của van bướm SW tay quay

– Van bướm tay quay cũng cho phép van có thể làm việc được ở đa dạng môi trường. Từ các môi trường làm việc ở nhiệt độ thường cho đến các môi trường yêu cầu cao. Dòng van bướm tay quay inox đều có thể đáp ứng được.

– Đối với thân van được làm từ chất liệu 304 cao cấp, gioăng làm từ nhựa teflon. Van bướm tay quay nói riêng, và các dòng van bướm nói chung đều có thể ứng dụng khá rộng rãi. Từ các môi trường nhiệt độ cao đến hóa chất loãng, hay là từ các nhà máy đến khu dân cư đều có thể xuất hiện.

– Đặc biệt với dòng chất liệu inox 316, van còn có thể ứng dụng được cả trong các môi trường vi sinh. Các môi trường thực phẩm sạch, ăn mòn, dược phẩm, mỹ phẩm, bia rượu, nước giải khát. Ngoài ra van bướm inox 316 còn có thể ứng dụng được ở trong các hệ thống đóng tàu.

Van bướm Samwoo thân gang cánh inox

– Van bướm gang chịu được nhiệt độ làm việc từ 0 – 140 độ C – 100% chất liệu gang xám, gang cầu, đĩa inox

– Lắp đặt được cho các hệ thống đa dạng kích thước

– Áp suất dòng chảy: max = 25 kgf/cm3

– Kiểu nối bích chắc chắn

– Đệm cao su: chất liệu Teflon bền bỉ, đàn hồi tốt.

Van bướm Samwoo inox

– Kích thước: DN50 – DN350

– Chất liệu: inox 304, 316

– Áp lực: 10 – 25 bar

– Nhiệt độ làm việc: 0 – 200 độ C

– Môi trường làm việc: nước, dầu, khí, hơi, hóa chất

– Kiểu nối bích, nối wafer

– Xuất xứ: Hàn Quốc

III. Van bướm SW điều khiển điện

Đây là sự kết hợp giữa van bướm SW và bộ điều khiển điện. Sử dụng nguồn điện 2 pha, 220V, 24V, 360V để thuận lợi cho việc đóng mở. Với sự kết hợp hoàn hảo giữa bộ điều khiển điện và van bướm Samwoo.

Bất kỳ các kích thước lớn bé đều có thể làm việc theo một cách thuận lợi. Các kích thước của van bướm SW điều khiển điện có thể lớn đến DN600.

Và chúng ta có thể lắp đặt được ở bất kỳ vị trí nào, từ thấp tới cao, từ gần tới xa. Mặt khác, các van bướm điều khiển điện có thể đóng mở nhiều van cùng 1 lúc. Việc này sẽ hạn chế lại chi phí nhân lực làm việc cho hệ thống.

van bướm điện sw

Cách sử dụng bộ điều khiển điện

Trên bộ điều khiển điện của van bướm SW sẽ có bảng mạch ký hiệu từ 2 – 9. Dựa vào các đánh số này để việc ghép nối được dễ dàng hơn. Các kỹ thuật viên sẽ sử dụng dòng dây điện 2 pha để kích hoạt vận hành van bướm.

– Nối dây 2 và dây 3, van sẽ được mở ra

– Nối dây 2 và dây 4, van sẽ được đóng lại

– Nối dây 2-5 / 2-6 sẽ là báo tín hiệu đến bộ tín hiệu điện

– Còn dây 7, 8, 9 sẽ là báo tín hiệu đến bộ điều khiển

Ưu điểm khi lắp đặt van bướm SW điều khiển điện

Van bướm Samwoo điều khiển điện mang lại cho người sử dụng nhiều ưu điểm nổi bật

– Việc đóng mở nhanh gọn, không mất thời gian

– Làm việc được ở các môi trường cao áp. các nơi có vị trí khó với tay tới

– Đối với các loại chất liệu thân gang đĩa inox. Môi trường sử dụng nhiều nhất chính là các hệ thống PCCC, cấp thoát nước

– Đối với chất liệu inox, van có thể làm việc được ở các môi trường hóa chất và nhiệt độ cao.

van-buom-dieu-khien-dien

IV. Van bướm SW điều khiển khí nén

Van bướm SW điều khiển khí nén là được lắp nối giữa van bướm Samwoo và bộ điều khiển khí. Và cũng nhờ vào việc cấp khí để đóng mở van 1 cách dễ dàng hơn. Mặt khác, sử dụng bộ điều khiển khí nén sẽ giảm được chi phí nhân công rõ rệt.

Việc sử dụng cách cấp khí để đóng mở van bướm sẽ khiến cho việc đóng mở được nhanh gọn hơn. Chỉ mất 1 đến 2 giây để đóng ngắt van bướm, van có thể ứng dụng được ở trong các hệ thống cần đóng ngắt nhanh.

Van bướm Samwoo điều khiển khí nén còn có thể đóng mở tự động khi bạn nối tín hiệu của chúng về bộ điều khiển. Cách vận hành van bướm Samwoo khí nén rất dễ dàng.

Yêu cầu lượng áp suất khí cần và đủ để cấp vào là từ 3 – 8 bar. Ở trên bề mặt van bướm SW khí nén sẽ có hai đầu A và B. Đầu A được dùng để mở van, còn đầu B là được sử dụng để đóng ngắt van bướm.

van bướm sw khí nén

Các hạn chế và giải pháp sửa chữa

– Do lâu này không vệ sinh van bướm, khiến các cặn, các tạp chất chảy trong dòng lưu chất đi qua bị tích tụ lại và gây lắng đọng ở cánh van.

– Cánh van chịu tiếp xúc với trọng lượng quá mức cho phép của nó.

– Áp suất khí nén được người sử dụng cấp vào là quá thấp

– Solenoid valve – cuộn dây nguồn bị hỏng

Giải pháp khắc phục

– Cần lấy các chặn, táp chất, nguyên vật liệu còn tồn đọng ra khỏi van bướm.

– Cắt giảm trọng lượng dòng chất liệu đang đè nặng lên bề mặt van bướm.

– Kiểm tra lại ống dẫn khí nén, đảm bảo rằng thiết bị không bị rò rỉ

– Nếu Solenoid valve bị hỏng, nên thay thế cuộn dây mới.

full samwo 1

Cách khắc phục khi van bị rò rỉ

– Khi van không được đóng mở hoàn toàn nên kiểm tra lại các chốt van, các bulong ghép nối trên van xem có bị bong ra hay bị nới lỏng không.

– Đệm van bị rò rỉ gây hở thì bạn phải tìm và thay ngay cái mới để tránh chất lượng làm việc không hiệu quả.

– Thiết bị truyền động bị hỏng có thẻ thay mới hoặc sửa chữa.

– Lưu ý áp lực khí cấp vào phải từ 0.3 – 0.8 mpa

V. Mua van bướm SW – Giá tốt

Trên đây là một số thông tin sơ bộ về dòng van bướm SW Hàn Quốc. Để biết thêm các thông tin chi tiết về dòng sản phẫm này, bạn đọc có thể liên hệ ngay cho chúng tôi để được tư vấn. Ngoài ra công ty XNK HT Việt Nam còn cung cấp các mặt hàng van công nghiệp lớn như van cổng, van bi, van hóa chất, van cầu hơi.

Hay các loại van bướm có chất liệu khác nhau như van bướm VFS, van bướm tay gạt inox… Hàng hóa có đầy đủ các giấy chứng nhận, giấy kiểm định, CO/CQ.
