Van gạt inox 304 – 316

Van gạt inox là dòng van bi inox sử dùng tay gạt để điểu khiển hoạt động đóng mở của van, được sử dụng phổ biến trong các hệ thống đường ống dân dụng và công nghiệp hiện nay. Được làm từ chất liệu inox có khả năng chống oxi hóa và ăn mòn cao nên van bi tay gạt inox được ưu chuộng sử dụng trong các môi trường khắc nghiệt nhất.

Van bi inox tay gạt có thiết kế thân đa dạng như 1pc, 2pc, 2 ngã, 3 ngã,… có nhiệm vụ điều tiết, thay đổi hướng dòng chảy trong quá trình hoạt động của van. Ngoài ra thiết kế bi van hình cầu giúp giảm áp lực của lưu chất lên đĩa van, đặc biệt kích thước lỗ thông của bi van bằng với kích thước đường ống giúp trong quá trình hoạt động của van dòng chảy không bị giảm lưu lượng hay áp xuất của đường ống.

Để phù hợp với nhiều kích thước và kiểu dáng đường ống hệ thống khác nhau van gạt inox được trang bị nhiều kiểu kết nối với kích thước và tiêu chuẩn khác nhau. Đối với các đường ống hệ thống có lưu chất là chất lỏng, khí, hơi,…Van tay gạt inox là giải pháp tối ưu cho mọi đường ống công nghiệp hiện nay.

Thành phần inox trong van gạt inox

Inox ( thép không gỉ ) là thành phần chính của van gạt inox. Với việc sử dung inox là thành phần chính giúp van có độ bền cơ học cao, chịu áp lực và nhiệt độ tốt, nhiệt độ tối đa chịu được lên tới 220 độ C. Đặc biệt inox có khả năng kháng lại oxi và các chất ăn mòn như axit, bazo, muối,…

Với những đặc tính trên inox giúp van bi tay gạt làm bằng inox có khả năng hoạt động trong các môi trường có áp lực và nhiệt độ cao. Đặc biệt có thể hoạt động trong các môi trường hóa chất, các môi trường ngoài biền, các môi trường có nồng độ muối cao.

Thông số kĩ thuật van gạt inox

• Chất liệu: Inox 304, inox 316
• Kích thước: DN15 – DN250
• Tiêu chuẩn: BS, JIS, DIN, ANSI
• Áp suất làm việc: 10bar, 16bar, 25bar, 40bar, 64bar
• Nhiệt độ làm việc: -20 – 220 độ C
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan
• Tình trạng: Hàng sẵn
• Bảo hành: 12 tháng

Cấu tạo và nguyên lý hoạt động van gạt inox

Cấu tạo van gạt inox

Cấu tạo của van gạt inox gồm 5 bộ phận chính, xem bảng dưới để biết thêm chi tiết:

Thân van	Được làm từ chất liệu inox 304, 316. Bên trong thân van có chưa các bộ phận bi van, trục van, gioăng làm kín Và 2 đầu của thân van có thiết kể ren hoặc mặt bích để kết nối với đường ống hệ thống.
Bi van	Được làm từ chất liệu inox 316 với thiết kế lỗ xuyên tâm để điều tiết và kiểm soát dòng lưu chất hoạt động trong hệ thống,
Tay gạt	Là bộ phận điều khiển đóng mở của van, tay van được gắn liền với trục van thường được làm cung chất liệu với thân van.
Trục van	Trục van là bộ phận kết nối bi van vói tay gạt. Khi tay gạt hoạt động trục van sẽ điều khiển bi van xoay theo, từ đó thực hiện quá trinh đóng mở của van.
Gioăng làm kín	Đây là bộ phận được làm từ chất liệu PTFE,  EPDM được lắp đặt ở giữa bi van và thân van. Có chức năng làm kín giúp van trong quá trình hoạt động không bị rò rỉ lưu chất ra bên ngoài.

Nguyên lý hoạt động van gạt inox

Một số loại van gạt inox thông dụng

Hiện nay trên thị trường có rất nhiều dòng van tay gạt inox khác nhau, mỗi 1 loại van đều có những đặc điểm và được ứng dụng trong các hệ thống 1 cách khác nhau. Dưới đây là 1 số loại van gạt inox được ứng dụng phổ biến nhất hiện nay.

Van gạt inox vi sinh

Van gạt inox vi sinh là dòng van sử dụng các chất liệu inox 304L, 316 và 316L làm vật liệu chính. Dòng van này có bề mặt được đánh nhẵn bóng để tránh trong quá trình sử dụng bị bám cặn lưu chất trong quá trình sử dụng.

Đây là dòng van được thiết kế để sử dụng trong các đường ống hệ thống vi sinh, các đường ống hệ thống yêu cầu độ sạch cao như các đường ống chế biên thực phẩm, đồ uống, các đường ống sản xuất thuốc y tê, các đường ống hóa chất.

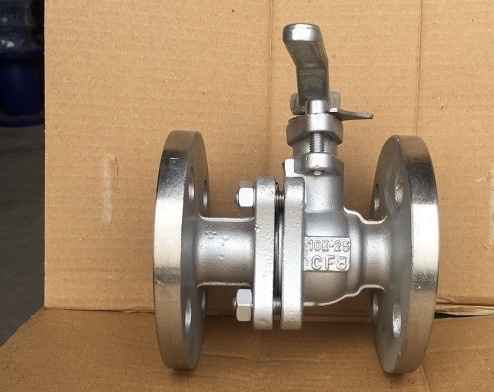

Van gạt inox lắp bích

Đây là dong van có kích thước lớn thường từ DN50 đến DN250, có thiết kế mặt bích mang các tiêu chuẩn JIS, DIN, BS, ANSI để kết nối với đường ống có mặt bích mang tiêu chuẩn tương tự. Van gạt inox lắp bích thường được sử dụng trong các hệ thống đường ống có áp xuất cao, các hệ thống đường ống kích thướng lớn.

Van gạt inox lắp ren

Van gạt inox lắp ren, ngược vơi dòng van lắp bích dòng van này thường có kích thước nhỏ từ DN15 đến DN50 với thiết kế ren ở các đầu kết nối với đường ống. Loại van này thường được sử dụng trong các đường ống nhỏ, các hệ thống đường ống dân sinh và đường ống công nghiếp có kích thước và áp xuất nhỏ.

Van gạt inox 1PC – 1 thân – 1 mảnh

Van gạt inox 1PC hay còn được gọi là 1 thân hoặc 1 mạnh, loại van này có thiết kế thân được đúc từ 1 khối duy nhất được áp dụng đối với các dòng van bi kích thước nhỏ. Loại van này thường được sử dụng trong các hệ thống đường ống khí nén, nước có áp lực lớn.

Van gạt inox 2PC – 2 thân – 2 mảnh

Van gạt inox 2PC là dòng van có thiết kế thân được ghép từ 2 mảnh khác nhau, thiết kế kiểu dáng này rất đa dụng được áp dụng trong hầu hết tất cả các kích thước của van. Với thiết kế thân được ghép từ 2 mạnh việc này giúp van vẫn chịu được áp lực tốt, có độ kín cao, đặc biệt dòng van này rất thuận tiện cho việc tháo rở bảo trì của van.

Van gạt inox 3PC – 3 thân – 3 mảnh

Đây là dòng van có thiết kế thân từ 3 mảnh được ghép lại với nhau bằng các bulong và ốc vít, thiết kế này thường được áp dụng cho các kích thước van nhỏ từ DN15 đến DN50. Van gạt inox 3PC thường được sử dụng trong các hệ thống đường ống có kích thước và áp lực từ vừa tới nhỏ.

Van gạt inox 2 ngã

Đây là dòng van thông dụng nhất hiện nay với thiết kế thân 1 đầu cho lưu chất đi vào và 1 đầu cho lưu chất đi ra. Van gạt inox 2 ngã thường được sử dụng trong các ứng dung kiểm soát dòng chảy và lưu lượng lưu chất của hệ thống khi đi qua van.

Van gạt inox 3 ngã

Đây là dòng van có thiết kế thân hình chữ T với 3 cửa kết nối với hệ thống. Dòng van này có thiết kế bi van được chia làm 2 loại là loại chữ T và Loại chữ L mỗi dạng thiết kế bi đều có chức năng và ứng dụng riêng của chúng.

• Loại chữ L: Đây là dạng được sử dụng để điều hương dòng chảy lưu chất trong đường ống hệ thống. Ở dạng bi này van gạt inox có thể mở 2 cửa và đóng 1 cửa, cửa đóng có thể thay đổi tùy theo nhu cầu sử dụng của hệ thống.
• Loại chữ T: Ở dạng bi van này van gạt inox thường được sử dụng để điều hướng, pha trộn dòng chảy trong hệ thống. Khác với dạng chữ L dạng chữ T cho phép van có thể mở cả 3 cửa, hoặc có thể đóng 1 cửa tùy ý như dạng chữ L.

Van gạt inox Wonil

Van gạt inox Wonil là một dòng sản phẩm hàng đầu của thương hiệu Wonil, được sản xuất bằng công nghệ tiên tiến nhất. Được kiểm định chất lượng chặt chẽ, dòng van cổng này đảm bảo độ an toàn cao, vận hành ổn định và tuổi thọ kéo dài. Van gạt Wonil được ứng dụng rộng rãi trong các hệ thống đường ống từ lớn đến nhỏ, tại các khu công nghiệp, nhà máy và trong quá trình sản xuất.

Với chất liệu inox, kết nối mặt bích và lắp ren, van được điều khiển bằng tay gạt. Chức năng đóng, mở của van cho phép hoàn toàn kiểm soát lưu chất đi qua.

Van gạt inox Kitz

Van gạt inox Kitz là một trong những dòng van công nghiệp đáng tin cậy, được sản xuất và chế tạo bởi thương hiệu nổi tiếng đến từ Nhật Bản. Thương hiệu Kitz đã xây dựng lòng tin từ lâu với hệ thống kiểm tra chất lượng sản phẩm nghiêm ngặt và sự quan tâm tỉ mỉ từ các kỹ sư trong nhà máy.

Van gạt inox Kitz được ứng dụng rộng rãi trong các công trình lớn nhỏ trên toàn thế giới. Với chất lượng tốt, độ bền cao và giá thành hợp lý, van inox tay gạt Kitz là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp.

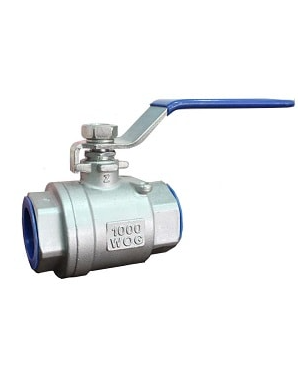

Van gạt inox Miha

Van gạt inox Miha là một sản phẩm người Việt. Chất lượng và hiệu quả của van không thua kém các dòng van bi tay gạt inox khác, và tuổi thọ của nó trong quá trình làm việc cũng không hề thua kém.

Đặc biệt, giá thành của van tay gạt inox Miha rẻ hơn nhiều, do không phải mất chi phí nhập khẩu. Đây là một thương hiệu có khả năng cạnh tranh mạnh mẽ trên thị trường Việt Nam trong những năm sắp tới.

Van gạt inox Sanwa

Van gạt inox Sanwa là một sản phẩm chất lượng cao được chế tạo từ inox cao cấp, đã được kiểm định độ đóng mở van đảm bảo khi hoạt động. Với quy trình sản xuất nghiêm ngặt theo tiêu chuẩn Nhật Bản và Italy, mỗi chiếc van bi inox tay gạt được đúc với sự tỉ mỉ và tinh tế.

Điều này đảm bảo rằng sản phẩm cuối cùng mang lại hiệu suất sử dụng tối ưu. Với Van bi inox tay gạt Sanwa, bạn có thể yên tâm về chất lượng và độ tin cậy của sản phẩm, đáp ứng mọi yêu cầu trong các ứng dụng công nghiệp.

Công dụng của van gạt inox trong hệ thống đường ống

Van gạt inox là một giải pháp đáng tin cậy và hiệu quả trong việc điều khiển và kiểm soát dòng chảy, dưới đây là 1 số công dụng van bi tay gạt inox có thể mang lại cho hệ thống của bạn:

• Van gạt inox được làm từ chất liệu inox chịu được tác động của các chất ăn mòn và độc hại như hoá chất, khí, và các chất thải.
• Van gạt inox có khả năng thích ứng với nhiều loại môi trường khác nhau, bao gồm khí, nước, dầu và các chất lỏng khác.
• Van gạt inox có độ bền cơ học tốt, cho phép nó hoạt động một cách ổn định trong thời gian dài mà không gặp vấn đề về mài mòn hay hỏng hóc.
• Có thể điều khiển đóng mở của van bằng cách di chuyển tay gạt ngang trên van, điều này giúp cho quá trình kiểm soát dòng chảy và thuận tiện cho việc bảo trì và sửa chữa.
• Van gạt inox có kích thước và trọng lượng nhỏ gọn, giúp cho quá trình lắp đặt trở nên dễ dàng, tiết kiệm thời gian và công sức khi thực hiện công việc lắp đắp.

Một số hạn chế khí sử dụng van gạt inox

Van gạt inox có nhiều điểm cộng trong quá trình sử dụng, đi song với đó chũng cũng mang 1 số hạn chế có thể kể đến như:

Hạn chế về kích thước

Van gạt inox được làm từ chất liệu inox có trọng lượng khá nặng so với các dòng van khác có cùng kích thước. Bới vậy van bi tay gạt inox có kích tối đa là DN300, đối với các kích thước lớn hơn cần được đặt làm riêng.

Giá thành cao

Inox là vật liệu có giá thành khá cao so với các vật liệu thông dụng khác như gang, thep, đồng. Do vậy van gạt được làm từ chất liệu inox cũng có giá thành cao hơn các dòng van được làm từ chất liệu khác.

Sự khác biệt giữa van gạt inox 304 và inox 316

Inox 304 và Inox 316 là hai loại thép không gỉ rất phổ biến hiện nay. Inox 304 chứa khoảng 8% niken và 18% crom, trong khi Inox 316 chứa khoảng 10% niken, 16% crom và 2% molypden. Điều này tạo ra sự khác biệt giữa hai loại này khi đối mặt với các tác động ăn mòn từ clorua. Inox 316 có khả năng chống nứt tốt hơn ở môi trường có nồng độ clorua cao hơn do sự hiện diện của molypden.
