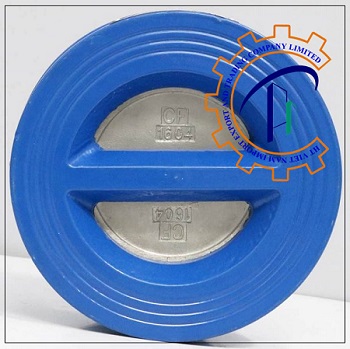

Van một chiều cánh bướm Shinyi

Liên hệ

– Dạng van: Một chiều cánh bướm

– Chất liệu: gang cầu, HT200

– Đĩa van: gang, đồng

– Áp suất làm việc định mức:

  • Áp suất thông thường: 10 – 25 kgf/cm2
  • Áp suất test thử: 40 kgf/cm2

– Tiêu chuẩn chất lượng: ISO 9001:2000

– Trên thân van có khắc kích cỡ và áp lực làm việc của van.

– Xuất xứ: Đài Loan có nhà máy đặt tại Việt Nam

– Kết nối: Bích

– Tiêu chuẩn bích: JIS, BS, AISI

– Hàng nhập khẩu, bảo hành 12 tháng.

Mô tả
Nhận xét {đánh giá}

Van một chiều cánh bướm Shinyi là một dòng van một chiềuCheck valve thuộc hãng Shinyi. Đây là một trong những thiết bị van công nghiệp có nhà máy đặt tại Việt Nam được mở ra bởi người Đài Loan. Van một chiều Shinyi được sử dụng nhằm cho việc chỉ cho phép dòng chảy đi qua một chiều nhất định. Việc này sẽ nhằm tạo ra một sự an toàn cho hệ thống làm việc.

Bài viết dưới đây chúng tôi muốn chia sẻ đến quý khách hàng về dòng van 1 chiều cánh bướm Shinyi. Và ngoài ra các mặt hàng thiết bị này đã có mặt tại kho hàng XNK HT Việt Nam. Quý khách hàng có nhu cầu mua hàng, có thể liên hệ theo Hotline: 0981.625.884

Mô tả van một chiều cánh bướm Shinyi

Van một chiều cánh bướm của hãng van Shinyi là một dòng thiết bị thường được sử dụng nhiều cho các hệ thống công nghiệp. Được xếp vào dòng van 1 chiều lò xo, van 1 chiều cối có thể ứng dụng được sau các hệ thống máy bơm nước. Van 1 chiều cánh bướm Shinyi mang chất liệu từ gang xám, gang cầu, lớp ngoài được phủ sơn epoxy cao cấp. Khi lắp đặt, van sử dụng kiểu kết nối kẹp bích chắc chắn.

Van 1 chiều cánh bướm Shinyi có các kích thước từ DN50 – DN600. Chúng có thể chịu được áp lực làm việc cao lên 40 bar là bình thường. Cấu tạo của dòng van 1 chiều cánh bướm rất đơn giản. Gồm lò xo được liên kết với cánh van, khi đóng mở có cánh van lật sang hai bên.

van-mot-chieu-canh-buom-shinyi

Nguyên lý vận hành van một chiều cánh bướm Shinyi

Cách thức vận hành của van một chiều cánh bướm lại còn đơn giản hơn rất nhiều. Chính là chúng làm việc dựa hoàn toàn vào áp lực làm việc của dòng chảy trong hệ thống. Với sự chênh lệch áp suất hai bên giữa dòng chảy và áp lực lò xo. Thiết bị có thể tự đóng mở hoàn toàn một cách dễ dàng.

Tại vị trí ban đầu, đĩa van đang được đóng lại. Khi mở hệ thống nước chảy vào trong đường ống, với áp lực dòng chảy ngày càng mạnh, chúng sẽ đẩy đĩa van ép sang hai bên lề. Khi đó lò xo bị ép lại và dòng chảy có thể đi qua một cách đơn giản. Sở dĩ dòng chảy có thể gây mở được đĩa van là do áp lực của dòng chảy đang lớn hơn áp lực định mức của lò xo

Khi chúng ta ngắt dòng chảy trong hệ thống, áp lực của đầu vào giảm dần. Theo đó đĩa van sẽ được đóng lại và ngắt đi chiều dòng chảy trong hệ thống làm việc. Với thiết kế này có thể giúp cho hệ thống làm việc tránh được các hiện tượng búa nước, thủy kích.

Nguyên-lý-hoạt-động-van-1-chiều-cánh-bướm

Thông số của van 1 chiều cánh bướm Shinyi

swing-check-valve-shinyi Các thành phần của van 1 chiều cánh bướm Shinyi
Vật liệu Gang cầu, gang xám
Thân van gang HT200
Trục van, lò xo Thép
Đĩa van inox
Type Chất liệu Áp lực cho phép (mpa) Áp lực test thử (mpa) Nhiệt độ (ºC) Môi trường làm việc
Swing check valve Gang cầu HT200 1.6 – 2.5 – 4.0 Max Trong khoảng <85 ºC Nước, xăng, dầu
2.4 1.8

Đặc điểm và cấu tạo của van một chiều cánh bướm Shinyi

Đối với dòng van công nghiệp của hãng Shinyi, chất liệu cấu tạo của chúng đa phần làm từ gang, đĩa van có thể mang hất liệu gang hoặc inox. Và van Shinyi được đánh giá là một trong những dòng van chất lượng tốt, giá thành rẻ. Riêng xét về mặt van một chiều Shinyi, chúng làm việc khá hiệu quả. Tuy nhiên với mỗi loại khác nhau thì sẽ mang một cấu tạo khác nhau. Cụ thể hơn về dòng van 1 chiều cánh bướm Shinyi, chúng sẽ có một số thông tin các chi tiết sau đây.

Cấu tạo van một chiều cánh bướm Shinyi

– Thân van: có thiết kế lắp bích, phù hợp cho việc ghép nối, chất liệu làm từ gang cầu dẻo. Trên thân có đúc chiều mũi tên chỉ chiều hướng ghép nối. Thân van sẽ được thiết kế một gờ giữ cố định đĩa van khi đĩa van quay về vị trí đầu.

– Đĩa van: là dạng lá lật chất liệu inox, hoặc gang. Đĩa van đóng vai trò quan trọng trong việc đóng mở dòng mở dòng chảy một cách dể dàng. Đĩa van được đóng mở bằng cách lật sang hai bên lề

 Lò xo: là chi thiết quan trong trọng giúp cho đĩa van tự quay lại vị trí làm việc ban đâu. Với lò xo càng nén chặt thì áp lực làm việc càng lớn.

cau-tao-van-mot-chieu-canh-buom

Đặc điểm kỹ thuật của van 1 chiều cánh bướm Shinyi

Hàm lượng:

  •  3-3,6% Cacbon,
  • 2-3% Silic,
  • 0,2-1% Mangan,
  • 0,04- 0,08% Magie,
  • ít hơn 0,015% Photpho,
  • ít hơn 0,03% Lưu huỳnh

– Áp suất làm việc định mức::

  • Áp suất thông thường: 10 – 25 kgf/cm2
  • Áp suất test thử: 40 kgf/cm2

– Tiêu chuẩn chất lượng: ISO 9001:2000

– Trên thân van có khắc kích cỡ và áp lực làm việc của van.

– Van 1 chiều cánh bướm được sản xuất theo trên dây chuyền công nghệ mới nhất của châu Âu theo phương pháp đúc

– Tất cả các mặt hàng đều được kiểm tra trước xuất xưởng để đảm bảo hoàn toàn không bị rò rỉ nước trong suốt quá trình sử dụng.

– Xuất xứ tại Đài Loan có nhà máy đặt tại Việt Nam.

check-valve-shinyi-taiwan

Một số ưu nhược điểm và ứng dụng của van một chiều cánh bướm Shinyi

Với dòng van một chiều cánh bướm, chúng cũng sẽ tương tự giống các thiết bị van công nghiệp khác. Đó chính là những ưu điểm riêng biệt không chỉ về chất liệu mà về cả cấu tạo của thiết bị. Dưới đây chúng tôi chia sẽ các ưu điểm, kèm theo đó là một số hệ thống lắp đặt cụ thể. Nhằm giúp cho người sử dụng nắm bắt được cách sử dụng van 1 chiều cánh bướm Shinyi cho hợp lý.

Ưu điểm của van một chiều cánh bướm Shinyi

Xét về cấu tạo của van một chiều cánh bướm, khi nhắc đến ưu điểm của van một chiều cánh bướm. Chúng ta phải nói đến việc van 1 chiều chỉ cho phép dòng chảy đi theo một chiều nhất định trong hệ thống. Bởi cấu tạo của chúng là gồm lò xo liên kết trực tiếp với đĩa van. Và độ đàn hồi của lò xo rất lớn sẽ tự động khiến cho đĩa van tự quay trở lại vị trí ban đầu. Việc cấu tạo có điểm đặc biệt đã khiến cho hệ thống khi lắp đặt van một chiều giảm được các hiện tượng. Như thủy kích, búa nước, tràn nước vào máy bơm, thiết bị đo,…

Xét về cấu tạo của chất liệu tạo thành, Thì với van 1 chiều cánh bướm Shinyi, chúng cũng mang theo những điểm hữu ích. Như chất liệu làm từ gang có độ bền tương đối cao. Lớp sơn epoxy bóng dày ngoài việc giảm tốc độ oxi hóa chậm cho dòng chảy. Thì chúng còn có thể đem lại vẻ đẹp thẩm mĩ cho thiết bị sử dụng. Và hơn đó, hầu hết các hệ thống cấp thoát nước của các nhà máy xí nghiệp, chung cư,.. Đều thích lựa chọn van 1 chiều gang bởi giá thành sử dụng rẻ hơn nhiều so với thép hoặc inox.

cau-tao-van-1-chieu-canh-buom

Các hệ thống thường lắp đặt van một chiều cánh bướm Shinyi

Van một chiều mang chất liệu gang nói riêng và các dòng van một chiều nói chung đều có thể lắp đặt được ở một số các hệ thống như:

– Van 1 chiều gang cánh bướm Shinyi có thể ứng dụng được cho các hệ thống có dòng chảy chất lỏng.

– Van lắp đặt cho các hệ thống máy bơm nước, PCCC, các hệ thống dẫn truyền nước tại những hộ gia đình.

– Van 1 chiều ứng dụng được cho các hệ thống nghiên cứu hóa học

– Ứng dụng cho các đường ống dẫn dầu, gas, xăng, hóa chất

– Xuất hiện cho các hệ thống mang áp lực làm việc cao lên đến PN16, PN25, PN40.

van 1 chieu canh
