Lọc y inox

Dòng lọc y inox, hay stainless steel y filter  là một trong những dòng van công nghiệp. Chúng thường xuất hiện trong các hệ thống lớn nhỏ trong hệ thống làm việc.

Chúng được xem như là một thiết bị van công nghiệp không thể thiếu trong các hệ thống làm việc. Mang chức năng lọc và tách rác.

Van y lọc thường được người tiêu dùng săn đón rộng rãi trên thị trường. Để hiểu rõ hơn về chúng, chúng ta hãy cùng đi tìm hiểu chi tiết về dòng van công nghiệp y lọc này nhé.

Giới thiệu về lọc y inox

Lọc y inox là gì

Lọc y inox còn có tên gọi khác là stainless steel y filter. Được làm từ chất liệu inox cao cấp SUS 304/ CF8, y lọc đã có thể làm việc được ở đa dạng môi trường khác nhau. Hiện nay, y lọc mang chất liệu inox đã và đang xuất hiện rộng rãi trong các hệ thống làm việc liên quan đến môi trường hóa chất, oxi hóa.

Và chúng còn được lắp đặt ở sau các bệ chứa, máy bơm, nơi đầu nguồn hoặc cuối hệ thống. Lọc Y inox có thiết kế hình dạng chữ y. Với hai đầu nối và một nhanh còn lại chứa bầu lọc rác.

Dòng lưu chất khi đi chảy qua y lọc sẽ bắt buộc phải đi qua phần bầu lọc. Và khi này, rác sẽ được giữ lại tại bầu lọc, cho dòng chảy đi qua được tinh khiết hơn. Y strainer inox có bề mặt dày dặn và chắc chắn. Đặc biệt khả năng không bị oxi hóa với mọi loại dòng chảy.

Van y lọc có bộ lưới lọc thiết kế các mắt lưới nhỏ chỉ từ 20 mesh – 60 mesh. Và chúng mang các kích thước từ DN15 – DN300. Hiện nay, y strainer có hai kiểu kết nối chính là nối ren và nối bích.

Đặc điểm chung của dòng lọc y inox

Khi dòng chảy đi qua hệ thống lắp stainless steel y filter, ở vị trí bầu lọc, có chức năng như một tấm lưới lọc được sử dụng để tách rác. Với thiết kế các mắt lưới nhỏ chỉ từ 20 mesh đến 60 mesh, các phần tử cặn, rác đi qua lưới lọc sẽ bị giữ lại.

Và còn lại dòng lưu chất lỏng có thể xuyên qua một cách dễ dàng. Các phần tử cặn, rác sẽ bị rớt xuống đáy phần chữ Y, và người sử dụng có thể tháo nắp, lấy rác ra khỏi hệ thống dễ dàng.

Nhờ vào nguyên lý vận hành này, mà việc sử dụng van y lọc đã mang lại cho hệ thống sự trong sạch. Cùng với đó là khả năng gây tắc nghẽn hệ thống được giảm dần.

Cấu tạo và nguyên lý hoạt động của lọc y inox

Cấu tạo của lọc y inox

Y lọc có hình dạng nhỏ gọn nên cấu tạo của chúng cũng vô cùng đơn giản. Với cấu tạo gồm hai phần chính là thân van và bộ lọc tách rác. Cụ thể chi tiết từng phần sẽ có ưu điểm như sau:

• Thân y lọc: mang chất liệu inox 304 và có khả năng chống chịu ăn mòn tốt. Hai đầu nối là kiểu nối ren hoặc nối bích chắc chắn. Trên bề mặt thân van được đúc nổi các thông số kích thước của thiết bị.
• Bầu lọc: Có chứa lưới lọc làm từ chất liệu thép không gỉ. Lưới lọc có chức năng tách cặn, tạp chất ra khỏi dòng lưu chất. Phần lưới là dạng thép không gỉ, với mắt cáo có đường kính từ 0,01mm – 0,02mm loại ren. Và 0,1 – 0,3cm cho loại lắp bích.

Thông số định mức làm việc của Y lọc inox
Chất liệu	Áp lực (MPA)	Test	Nhiệt độ làm việc	Môi trường làm việc
Max	Kết thúc
inox 304	1.0 – 1.6	2.4	1.4	0ºC – 200ºC	Nước, hơi nước, dầu, hóa chất

Nguyên lý hoạt động của Stainless steel Y filter

Y lọc là dạng van cơ, nên việc hoạt động thường rất đơn giản. Trên thân van được đúc chiều mũi tên chỉ hướng dòng chảy. Khi dòng chảy đi vào trong lọc y, các phần tử như cặn, rác, tạp chất sẽ bị giữ lại.

Những tạp chất này sẽ bị lưới lọc giữ lại và lắng xuống bên dưới bầu lọc. Và dòng chảy có thể đi qua được sẽ mang độ tinh khiết cao hơn.Sau khi hệ thống ngừng làm việc, để vệ sinh thiết bị y lọc.

Người sử dụng chỉ cần mở nắp van và lấy rác ra khỏi bầu lọc. Việc vệ sinh y lọc sẽ không gây ảnh hưởng đến các thiết bị khác trong đường ống.

Ưu điểm của y lọc inox

• Y lọc lắp bích, lắp ren inox có thiết kế nhỏ gọn, dễ dàng di chuyển, vận chuyển
• Được đúc từ chất liệu inox giúp cho Y lọc có độ cứng chắc chắn. Khi va đập từ áp lực môi trường sẽ không gây ra các ảnh hưởng lớn.
• Hai đầu nối là kiểu nối đa dạng cho phép lắp đặt nhanh gọn. Và việc lắp đặt hay tháo rỡ sẽ không gây ra các ảnh hưởng lớn đối với đường ống.
• Lọc Y mặt bích inox có thể lọc được các vữa, cặn, rác như lá cây, cỏ sạch đến độ chuẩn xác cao. Lọc y inox lắp ren thì có khả năng lọc được các cặn vữa nhỏ, và lọc thiết bị một cách sạch sẽ đến độ tinh tế cao.
• Bộ phận màng lọc có thể dễ dàng vệ sinh mà không cần thay thế mới. Chúng được tháo dỡ dễ dàng.
• Áp lực chịu được lên đến 1.6 mpa, tương đương PN16.

Ứng dụng làm việc của lọc y inox

Các hệ thống cấp thoát nước, xử lý nước, PCCC. Stainless steel y filter được lắp đặt ở các hệ thống bể bơi, các đường ống PCCC, HVAC.

Y lọc mặt bích inox thì được dùng lắp đặt sau các máy bơm nước, lắp ở các hệ thống đầu nguồn nước ao hồDùng trong các hệ thống bể chứa, bồn chứa, bình tích khí, hệ thống điều hòa,…

Lắp đặt cho một số hệ thống hóa chất ăn mòn, Một số hệ thống nước thải lọc hóa dầuỨng dụng cho các hệ thống đóng tàu, các hệ thống nước muối, bazo

Một số dòng lọc y inox hiện nay

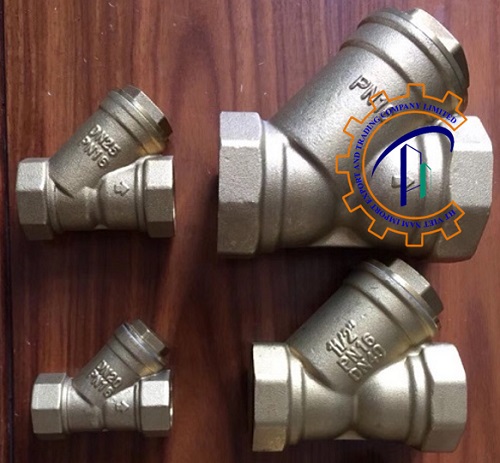

Y lọc ren inox

Là dòng thân y lọc có thiết kế kiểu nối ren chắc chắn ở hai đầu nối. Các kích thước của y lọc ren thường nhỏ hơn so với dòng lọc y inox. Áp lực làm việc của y filter cũng sẽ thấp hơn so với mặt bích.

Khi sử dụng kiểu nối ren, có một lợi thế chính là kiểu kết nối nhanh gọn. Thêm vào đó là giá thành thấp hơn dòng mặt bích. Khi sử dụng kiểu nối ren, người dùng có thể sử dụng thêm băng tan để tạo thêm sự kín khít khi lắp đặt

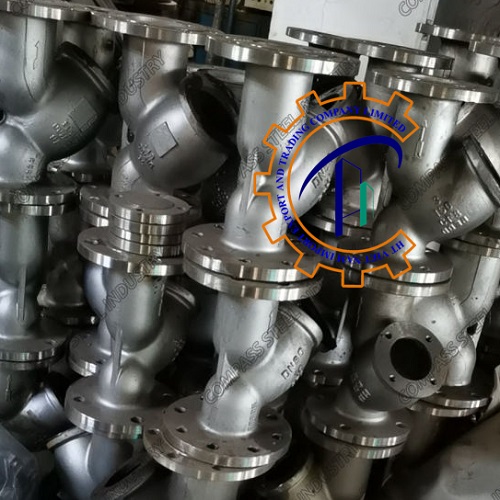

Y lọc mặt bích

Dòng y lọc lắp bích thì được đánh giá là loại thiết bị có kết nối chắc chắn. Hai bên thân van có mặt bích tiêu chuẩn Jis 10k, Jis 16k, BS PN10. Có thể là dòng lắp bích 4 lỗ, 6 lỗ hoặc 8 lỗ.

Đối với y lọc lắp bích inox, áp lực làm việc chúng chịu được là từ 10 kgf/cm3 – 16 kgf/cm3. Trọng lượng của y lọc mặt bích thì thường sẽ cao hơn y lọc ren inox, và đặc biệt giá thành thường cao hơn. Vị trí lắp của y lọc mặt bích inox sẽ là các vị trí ngay đầu máy bơm nước.

Rọ bơm inox

Rọ bơm cũng được biết đến là 1 trong những dạng cải tiến của y lọc. Với thiết kế bên trên rọ bơm là phần nắp thiết bị thuộc dạng lưới lọc.

Khi rọ bơm làm việc, rác sẽ được giữ lại bên ngoài và không thể đi vào hệ thống gây tắc đường ống. Rọ bơm inox thì có thể lắp trước máy hút hoặc sau máy bơm đều được. Và chúng cũng chỉ cho phép dòng chảy đi theo một chiều hướng nhất định.

>>>Xem thêm các dòng sản phẩm lọc y đồng:

• Y lọc đồng DN20.
• Y lọc đồng DN15.
