Van bi inox

Van bi inox là gì? Bài viết dưới đây sẽ giới thiệu cấu tạo, nguyên lý hoạt động của 1 số loại van bi inox. Tiêu biểu như : van bi inox 304, 201, tay gạt, van bi inox mặt bích… Cùng tìm hiểu ngay nhé!

Van bi inox là gì

Van bi inox tên tiếng anh (Stainless steel ball valve) là dòng van được chế tạo bởi inox 201, 304, 316… Với độ bền, độ chịu áp lực lớn. Van sử dụng trong các hệ thống cấp thoát nước, trong dầu mỏ, hóa chất. Hay trong sản xuất giấy, năng lượng nguyên tử, hàng không. Tên lửa và các ứng dụng, lĩnh vực công nghiệp khác.

Van bi inox có thể được sử dụng để kiểm soát dòng chảy của nhiều loại chất lỏng. Như không khí, nước, hơi nước, các lưu chất ăn mòn khác nhau. Gồm bùn, dầu, kim loại lỏng và chất, hợp chất phóng xạ.

Đây là dòng van sử dụng nhiều trong các hoạt động điều tiết, chuyển hướng lưu chất. Cũng như pha trộn lưu chất bên trong hệ thống. Thông qua các góc đóng mở của bi van bằng việc tác động lực từ bộ điều khiển đến bi van.

Vật liệu inox sử dụng làm van bi

Như chúng tôi đã giới thiệu ở trên, van bi inox được sản xuất với 3 dạng vật liệu chính. Đó là: Inox sus 201, sus 304 hoặc sus 316. Cùng nhau tìm hiểu kỹ về các loại vật liêu này nhé.

Van bi inox 201

Van bi inox 201 được sản xuất từ inox 201. Đây là một loại thép không gỉ có thành phần chính là 17% chrome, 4,5% nickel và 0,15% carbon. Nó có một số đặc tính như sau:

• Inox 201 có độ cứng và độ bền kéo tương đối cao.
• Nó có khả năng chống ăn mòn tốt, đặc biệt là ở môi trường có chứa axit và muối.
• Tuy nhiên, inox 201 không được bền bỉ như các loại inox khác. Nó không duy trì được độ bền trong một số môi chất, đặc biệt là ở môi trường chứa clo.

Dưới đây là 1 số đặc tính vật lí của inox 201 như:

• Mật độ: 7,93 g/cm3
• Điểm nóng chảy: 1.435-1.465 °C
• Điểm sôi: 2.550 °C
• Độ bền kéo: 535 MPa
• Độ giãn dài: 40%
• Độ cứng Brinell: 207
• Hệ số dẫn nhiệt: 16,3 W/m.K

Van bi inox 304

Van bi inox 304 có nguyên liệu chính là inox 304, còn được gọi là SUS 304 (theo tiêu chuẩn của Nhật Bản).  AISI 304 (theo tiêu chuẩn của Mỹ) hoặc EN 1.4301 (theo tiêu chuẩn của Liên minh Châu Âu). Ngoài ra, Inox 304 còn có thể được gọi là thép không gỉ 304. Thép không rỉ 304, hay đơn giản là inox 304.

Chúng là một loại thép không gỉ chứa khoảng 18% Cr và 8% Ni. Nó thuộc một trong những loại thép không gỉ phổ biến nhất. Được sử dụng rộng rãi trong các ứng dụng công nghiệp và gia dụng.

Các tính chất của Inox 304 bao gồm:

• Khả năng chống ăn mòn: Inox 304 có khả năng chống ăn mòn tốt. Đối với hầu hết các hợp chất ăn mòn, bao gồm các dung dịch axit và muối.
• Dễ gia công: Inox 304 rất dễ gia công và có thể được uốn, cắt, hàn và gia công bằng máy cơ khí.
• Độ bền cao: Inox 304 có độ bền cao và khả năng chịu nhiệt tốt.
• Độ bóng: Inox 304 cho ra sản phẩm van bi inox. Có bề mặt bóng đẹp, không bị ố vàng hay gỉ sét.

Van bi inox 316

Van bi inox 316 được chế tạo từ inox 316 . Chính xác là một loại thép không gỉ chứa khoảng 16-18% Cr, 10-14% Ni, 2-3% Mo và các nguyên tố như Mn, Si, P, S. Được coi là một trong những loại thép không gỉ được sử dụng rộng rãi nhất. Nhờ có tính chất vượt trội so với inox 304.

Các tính chất của Inox 316 bao gồm:

• Khả năng chống ăn mòn: Inox 316 có khả năng chống ăn mòn tốt hơn so với inox 304. Vượt trội hơn hẳn các loại inox khác là chống ăn mòn bề mặt trong môi trường chứa clo.
• Độ bền cao: SUS 316 có độ bền kéo và độ cứng cao hơn so với inox 304.
• Độ dẻo dai: Thép không gỉ 316 có độ giãn dài cao hơn so với inox 304. Từ đó, giúp giảm thiểu nguy cơ gãy đứt trong quá trình sử dụng.
• Khả năng chịu nhiệt: Inox 316 có khả năng chịu nhiệt cao hơn so với inox 304, 201. Đặc biệt là trong môi trường có chứa clo, hợp chất clorua…
• Dễ gia công: SUS 316 có khả năng gia công tốt. Tuy nhiên, do chứa Mo nên inox 316 có tính chất mài mòn cao hơn so với inox 304.

Tại sao nên sử dụng van bi inox

Khi chúng ta sử dụng bất kì sản phẩm nào thì điều cần quan tâm. Đó là tuổi thọ của sản phẩm, giá thành. Cũng như chất lượng kèm theo sự hiệu quả làm việc mà sản phẩm đem lại. Vậy lí do tại sao van bi inox được sử dụng rộng rãi. Không chỉ trong công nghiệp, sản xuất mà trong dân sinh. Và cả các ứng dụng khác cũng được quan tâm khá nhiều.

• Khả năng chống ăn mòn: Van bi inox có khả năng chống ăn mòn tuyệt vời. Tốt hơn hẳn so với các loại van bi khác như van bi bằng đồng. Van bi bằng gang hoặc thép, do đó nó được sử dụng rộng rãi. Chẳng hạn, trong các ứng dụng yêu cầu khả năng chống ăn mòn cao.
• Sở hữu độ bền cao: Inox là một loại vật liệu rất bền, có độ cứng và độ bền kéo cao. Không khó để hiểu rằng, van bi inox có độ bền cao hơn so với các loại van bi khác. Chúng giúp giảm thiểu sự cố hỏng hóc và tăng tuổi thọ của thiết bị.
• Van bi inox dễ vệ sinh: Inox là một loại vật liệu dễ dàng vệ sinh, không bị oxy hóa và chịu được nhiệt độ cao. Do đó, van bi inox có thể được dễ dàng vệ sinh. Đảm bảo duy trì trong thời gian dài. Nên giúp giảm thiểu sự cố hỏng hóc do cặn bẩn hoặc bào mòn.
• Sản phẩm van đáp ứng các tiêu chuẩn chất lượng cao. Van bi inox đáp ứng các tiêu chuẩn chất lượng cao trong các ứng dụng yêu cầu sự an toàn. Yêu cầu độ bền và độ chính xác cao. Ví dụ như trong các ứng dụng trong ngành công nghiệp hóa chất, dược phẩm, thực phẩm, nước uống.
• Van bi inox hạn chế sự hao mòn. Vì inox có khả năng chống mài mòn cao. Nên dẫn đến giúp giảm thiểu sự hao mòn và kéo dài tuổi thọ của van bi.

Ưu điểm của một số dòng van bi inox

Bên cạnh những vượt trội được kể trên. Các dòng van bi inox nói chung, có thêm 1 số ưu điểm khá đặc biệt khác như:

• Điện trở chất lỏng nhỏ, và hệ số kháng của nó bằng với phần ống có cùng chiều dài.
• Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
• Nó chặt chẽ và đáng tin cậy. Vật liệu làm kín bề mặt của van bi được sử dụng rộng rãi trong nhựa và có hiệu suất bịt kín tốt. Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
• Hoạt động dễ dàng, mở và đóng nhanh. Chỉ cần xoay 90 ° từ mở hoàn toàn sang đóng hoàn toàn, thuận tiện cho điều khiển từ xa.
• Bảo dưỡng dễ dàng, cấu trúc đơn giản của van bi. Vòng đệm thường có thể di chuyển, và thuận tiện hơn để tháo rời và thay thế.
• Khi mở hoàn toàn hoặc đóng hoàn toàn. Các bề mặt niêm phong của bóng và ghế van được cách ly với môi trường. Nên môi trường sẽ không gây xói mòn bề mặt niêm phong van khi lưu chất đi qua.
• Van bi inox có thể áp dụng nhiều loại ứng dụng. Từ đường kính nhỏ đến vài milimet, lớn đến vài mét, từ chân không cao đến áp suất cao.

Phân loại van bi inox theo cấu tạo của van

Với từng loại sản phẩm khác nhau. Sẽ được sử dụng trong từng ứng dụng làm việc khác nhau, hay có thể nói ngược lại. Tùy vào mục đích sử dụng cũng như yêu cầu của hệ thống. Mà việc sử dụng dòng van bi nào để thích hợp. Thuận tiện lắp đặt cho hệ thống là điều cần thiết.

Dưới đây là 1 số loại van bi được chúng tôi phân loại theo những đặc điểm. Dễ nhận dạng nhất để quý khách hàng có thể dễ dàng nhận ra khi lựa chọn:

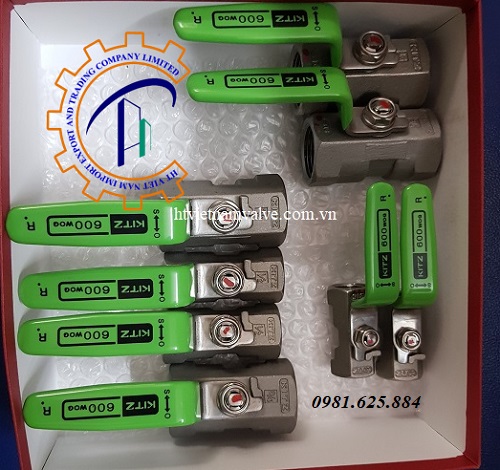

Van bi inox một mảnh

Như tên gọi của nó, cho thấy được làm từ một mảnh không giống như 2 và 3 mảnh. Thân van được đúc hoàn toàn từ 1 khối. Điều này có nghĩa là van không thể được tháo rời để làm sạch. Cũng như bảo trì, bảo dưỡng hay thay thế các linh kiện bên trong.

Ưu điểm là van bi inox 1 mảnh là có chi phí thấp và chắc chắn,mạnh mẽ. Sự kết hợp của thân van là một mảnh và một quả bóng (bi van) nhỏ hơn. Phải được sử dụng dẫn đến một cổng giảm, thường được gọi là lỗ khoan giảm. Lý giải vì sao lưu lượng được giảm qua van. Bởi vì lỗ khoan nhỏ hơn một kích thước so với kích thước ống.





Van bi inox 2 mảnh

Van bi inox 2 mảnh có lẽ là van bi được sử dụng rộng rãi nhất. Ball valve 2 mảnh sẽ mở hoặc tắt dòng chảy trên hầu hết các chất lỏng, khí, hơi. Một cách nhanh chóng, dễ dàng và phù hợp với bất kỳ ứng dụng nào. Khi cần một hành động bật / tắt đơn giản.

Tốc độ dòng chảy cũng có thể được kiểm soát bằng cách mở, đóng một phần van. Ở nhiều mức độ khác nhau để điều tiết. Do đó, nó cũng được gọi là van bi hai chiều. Vì nó cho phép dòng chảy theo bất kỳ hướng nào. Dòng nước đi thẳng từ đầu vào đến đầu ra.

Thường là kết nối ren, chúng rất nhanh để cài đặt và dễ sử dụng. Nên không cần dụng cụ riêng biệt để cài đặt. Van bi inox hai mảnh là van bi có giá tốt nhất. Đa dạng lắp đặt, cho phép đường kính bên trong của ống không đổi và không bị giới hạn. Điều này có nghĩa là van 2 mảnh không bị sụt áp và giữ tốc độ dòng chảy cao.

Van bi inox 3 mảnh

Một van bi inox ba mảnh được ưa thích bất cứ nơi nào cần làm sạch thường xuyên. Thân van bao gồm 3 mảnh riêng biệt được giữ bằng bu lông. Có thể dễ dàng tháo ra để vệ sinh và bảo dưỡng.

Một lợi thế duy nhất của thiết kế van 3 mảnh là các đầu sản phẩm có thể vẫn được luồn vào ống. Trong khi phần trung tâm chứa bóng, bi van có thể được gỡ bỏ. Các van bi 3 mảnh này đã được thiết kế đặc biệt. Nhằm mục đích để dễ dàng tháo rời, làm sạch và lắp lại.

Van bi inox 3 mảnh còn được gọi van bi 3 thân. Được dùng rộng rãi cho nhiều ứng dụng vệ sinh. Rất cần thiết cho ngành dược phẩm và thực phẩm, đồ uống, sữa trái cây.

Ngoài các loại van có đặc điểm thiết kế trên. Mọi người có thể tham khảo thêm 1 số dòng van bi có thiết kế khác như:

• Van bi 2 ngã inox
• Van bi 3 ngã inox
• Van bi inox full port
• Van bi inox reduced port
• Van bi inox dạng T
• Van bi inox dạng L

Phân loại van bi inox theo cách vận hành

Trước kia, đa phần các dòng van công nghiệp nói chung hay van bi nói riêng. Thì cách thức đóng mở thông dụng nhất được sử dụng đó là dạng bằng cơ (sức người). Tuy nhiên càng về sau này, khi khoa học công nghệ đã tiên tiến. Máy móc dần được đưa vào để hỗ trợ. Cũng như thay thế sức người trong những công việc đóng mở van như vậy.

Van bi tay gạt inox

Van bi tay gạt inox là một loại van bi có cấu trúc đơn giản. Chỉ bằng một tay quay gạt để mở hoặc đóng van. Ball valve tay gạt thường được sử dụng cho các ứng dụng có áp suất thấp và dòng chảy thấp. Những nơi cần đóng hoặc mở van thường xuyên.

Vì tính đơn giản và dễ sử dụng của nó. Ta thấy van tay gạt thường được sử dụng trong các hệ thống nước, hệ thống xăng dầu. Hệ thống khí nén, hệ thống điều hòa không khí. Và ngya cả trong các ứng dụng công nghiệp nhẹ.

Tuy nhiên, cũng vì cấu trúc đơn giản. Mà van bi tay gạt không thể sử dụng trong các ứng dụng có áp suất và dòng chảy cao. Nhất là nơi cần sử dụng các loại van khác với cấu trúc phức tạp hơn. Như vậy, mới có thể đáp ứng yêu cầu về hiệu suất và an toàn..

Thông số kĩ thuật của sản phẩm van bi tay gạt làm bằng inox

• Kích cỡ: DN8 – DN200
• Vật liệu: inox chuẩn SUS304, 316
• Áp lực làm việc: PN16
• Nhiệt độ cho phép: 0 – 120 độ C, 0 – 150 độ C
• Lưu chất sử dụng: Nước, hơi, khí, gas, xăng dầu,…
• Gioăng làm kín: Teflon, EPDM
• Kiểu kết nối trên đường ống: Lắp ren, rắc co hoặc mặt bích
• Xuất xứ: Đài Loan, Trung Quốc, Nhật bản
• Bảo hành: 12 tháng

Trong một số trường hợp kích thước van bi lớn. Cần đến lực đóng mở mạnh hơn thì được sử dụng bộ van bi inox dạng tay quay. Sẽ thích hợp với việc đóng mở bi van nhanh chóng, đỡ mất sức người hơn.

Van bi khí nén inox

Hay van bi điều khiển khí nén, sử dụng thiết bị truyền động khí nén. Để thực hiện đóng mở bi van trong quá trình làm việc. Nó được xem là dòng van tự động hóa trong công nghiệp ngày nay. Đặc biệt với thời gian đóng mở bi van nhanh chóng. Trung bình chỉ từ 1-3s sau khi cấp khí nén cho thiết bị truyền động.

Thông số kĩ thuật của sản phẩm van bi điều khiển khí nén inox

• Kích cỡ: DN15-DN200
• Vật liệu: Inox 304, hoặc 316
• Gioăng làm kín: gioăng Teflon
• Áp lực đầu khí cấp : 2~8 bar
• Áp lực làm việc : PN16
• Nhiệt độ tối đa: Tmax= 250 độ C
• Kiểu lắp đặt: lắp ren, rắc co hoặc kết nối mặt bích
• Hoạt động: đóng/mở đơn thuần hoặc tuyến tính
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
• Chế độ bảo hành: 12 tháng

Tuy nhiên dòng van này vẫn còn 1 số điểm hạn chế cần khắc phục. Để có thể hiểu rõ hơn, quý vị và các bạn có thể liên hệ với : Công ty TNHH TM & XNK HT Việt Nam. Để được tư vấn, giải đáp.

Van bi inox điện

Van bi inox điều khiển điện, van bi inox đóng mở bằng điện… Có khá nhiều tên gọi khác nhau của dòng này. Tuy nhiên, chúng có chung 1 đặc điểm đó là 1 dòng van bi tự động đóng mở bằng điện. Thông qua thiết bị truyền động điện (bộ điều khiển điện). Được lắp đặt thay thế cho các bộ điều khiển cơ học ban đầu.

Điện áp sử dụng của thiết bị truyền động khá phổ biến hiện nay. Như: 24V, 110V, 220V hay 380V. Với từng nguồn điện áp sử dụng, sẽ sinh ra các lực kéo khác nhau. Và cung cấp cho toàn bộ van bi.

Thông số kĩ thuật của sản phẩm van công nghiệp

• Kích cỡ: DN15-DN300
• Vật liệu: SUS304, 316
• Áp lực: PN16, PN25
• Điện áp: 24v, 220v, 380v
• Kiểu lắp: Lắp ren, lắp bích
• Nhiệt độ: 0-180 độ C
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
• Chế độ bảo hành : 12 tháng

Ngoài 1 số loại van bi inox được phân loại trên, quý vị có thể tìm hiểu thêm 1 số dòng van cũng như thương hiệu khác như:

• Van bi mặt bích inox
• van bi ren inox
• van bi rắc co inox
• van bi inox Đài Loan – Taiwan
• van bi inox Trung Quốc – China
• van bi inox Nhật Bản – Japan

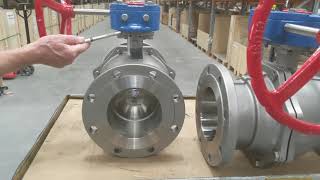

Cách bảo trì và sửa chữa van bi inox

Van bi inox rất dễ tiếp xúc với các sản phẩm kim loại và sắt khác trong quá trình sản xuất. Để giữ cho van thép không gỉ không bị rỉ sét. Cách dễ nhất là thực hiện quy trình sau :

Đầu tiên, sau khi thành phẩm, sau khi tẩy, nó phải được rửa sạch. Nếu có lỗ cát hoặc lỗ đục, cần hàn bằng hàn khí bằng hàn hồ quang argon. Nghiền rồi xử lý dung dịch rắn;

Thứ hai, thành phẩm, sau khi kiểm tra áp suất xử lý hoàn tất. Rửa sạch với nước với bột chống gỉ.

Thứ ba, sử dụng vỏ gỗ, thùng gỗ để đóng gói càng nhiều càng tốt. Hạn chế chạm vào các sản phẩm kim loại.

Thứ tư, sau khi lắp đặt đường ống, thường xuyên duy trì và bảo trì nó. Ví dụ, thân van thường được phủ bằng chất bôi trơn. Đúng cách mở và đóng van nhiều lần. Rất khó để đồng hóa bóng bên trong, thân van và bề mặt niêm phong.

Ngoài ra, đối với 1 số dòng van công nghiệp tự động điện hay khí nén. Để có thể đảm bảo được tuổi thọ cũng như hiệu quả làm việc. Của toàn bộ van bi tự động trong hệ thống làm việc. Chúng ta nên để ý tới 1 số điều sau đây như:

• Hạn chế tình trạng kẹt, khó đóng mở bi van trong quá trình làm việc. Điều này có thể gây ảnh hưởng đến tình trạng. Cũng như tuổi thọ của các bộ điều khiển được sử dụng. Bạn nên thường xuyên chú ý làm sạch cả bên trong và bên ngoài van.
• Sử dụng trong các vị trí làm việc không tiếp xúc trực tiếp với nước mưa, ánh sáng mặt trời. Tuy đã có các tiêu chuẩn về chống nước, cũng như UV nhưng trong thời gian dài. Nếu tiếp xúc cũng phần nào làm ảnh hưởng đến độ bền của nó.
• Đối với các bộ điều khiển tự động nên sử dụng đúng nguồn cấp. Lấy ví dụ, như khí nén áp lực bao nhiêu? Hay điện áp bao nhiêu Vôn, xoay chiều hay 1 chiều?
