Van bướm gang điều khiển điện

Van bướm là một trong những dòng van công nghiệp được lắp đặt trong các hệ thống làm việc. Chúng hoạt động với chức năng đóng ngắt và điều tiết dòng chảy.

Thông thường van bướm hay làm việc như một khóa chốt với kiểu đóng mở cơ tay. Và chúng có rất nhiều loại chất liệu và kích thước đa dạng.

Tuy nhiên, hiện nay đã có rất nhiều dòng van được cải tiến mới thành kiểu van điều khiển. Cụ thể như van bướm gang điều khiển điện. Một trong dòng van bướm có kết cấu phức tạp hơn, dưới đây sẽ là mô tả chi tiết về sản phẩm.

Van bướm gang điều khiển điện là gì

Van bướm gang điều khiển điện là van bướm điện hoạt động đóng mở bằng điện áp. Sử dụng nguồn điện DC hoặc AC để giúp van có thể làm việc trong hệ thống. Van bướm điện mang chất chất liệu gang là sự kết hợp giữa van bướm và bộ điều khiển điện.

Đặc biệt, van cho phép người sử dụng đóng mở nhanh, ngay cả khi chúng được lắp xa các trung tâm làm việc. Dưới đây sẽ bao gồm một số mô tả chung về dòng van bướm gang và bộ điều khiển điện. Do cấu tạo phức tạp nên cách thức vận hành của chúng cũng sẽ được cải tiến hơn.



Van bướm gang là gì

Van bướm gang là một trong những dòng van bướm thông thường đóng mở thủ công. Chúng mang chất liệu gang  xám, gang cầu dẻo và sử dụng đóng mở tay gạt.

Hầu hết các dòng van bướm gang thường chuyên sử dụng cho các môi trường nước, cấp thoát nước. Dưới áp lực làm việc cao lên đến 16 bar, thân van bướm có thể đảm bảo việc kết nối và chịu được dòng chảy va đập trong hệ thống.

Đối với dòng van bướm gang, bề mặt chúng sẽ được sơn phủ một lớp epoxy dày dặn. Chất liệu sơn sẽ giúp đảm bảo cho van trong quá trình làm việc không tạo ra các phản ứng oxi hóa với dòng chảy. Cùng với đó là chất liệu thân van là gang cầu sẽ đem lại độ cứng và sự chịu nhiệt cao hơn, trong khoảng 80 – 120 độ C.

Bộ điều khiển điện

Đây là phần điều khiển được lắp ở phía trên đầu van bướm, được sử dụng để đóng mở van bướm. Cũng tương tự như tay gạt hay tay quay, bộ điều khiển điện cho phép đóng mở van từ 0 – 90 độ một cách dễ dàng.

Sử dụng nguồn điện 220V hoặc 24V, khi đóng mở sẽ ưu tiên người dùng đóng mở cho các vị trí xa trung tâm, hoặc các vị trí gây nguy hiểm. Bộ điều khiển điện sẽ không thể giúp van bướm hoạt động trong tình trạng bị ngắt điện.

Và đặc biệt, chúng không phù hợp cho việc điều tiết dòng chảy. Khi sử dụng van bướm điều khiển điện, nên lưu ý chỉ lắp ở các vị trí thường đóng và thường mở.

Cấu tạo của van bướm gang điều khiển điện

Như chúng ta đã biết về van bướm điều khiển điện mang chất liệu gang là sự kết hợp giữa van bướm và bộ điều khiển. Cả hai dòng này sẽ liên kết với nhau qua một trục van làm việc. Để hiểu rõ về van này, chúng ta đi tìm hiểu cấu tạo chi tiết của loại van này nhé.

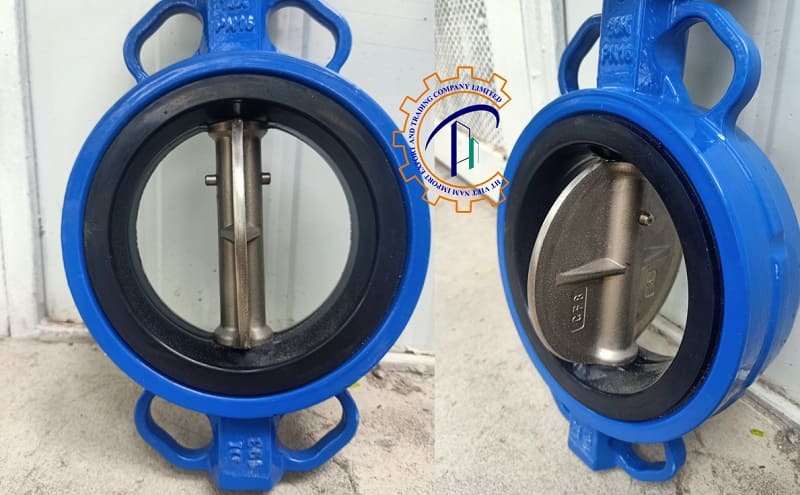

Cấu tạo của van bướm gang

Van bướm gang có cấu tạo gồm các bộ phận sau đây

– Thân gang: Được đúc từ gang xám, gang cầu. Thân gang có thiết kế kiểu nối bích, khi ghép nối vào hệ thống sẽ thuận lợi và dễ dàng hơn. Mặt bích của van bướm mang theo các tiêu chuẩn BS PN10/ PN16, JIS 10k/16K.

– Đĩa van: Đĩa van là chất liệu gang xám, thiết kế hình cánh đối xứng đồng tâm. Việc đóng mở cánh van sẽ được nhanh gọn và nhẹ nhàng.

– Gioăng làm kín: Là dòng cao su Teflon có độ co giãn đàn hồi tốt. Gioăng bảo vệ cánh van bớt tác động mài mòn từ dòng chảy. Và gioăng còn có chức năng làm kín van.

– Trục van: Được sử dụng để nối với bộ phận điều khiển và cánh van. Trục van có thể xem như là bộ phận truyền động trung gian. Và chúng kết nối hai chi tiết van lại với nhau.

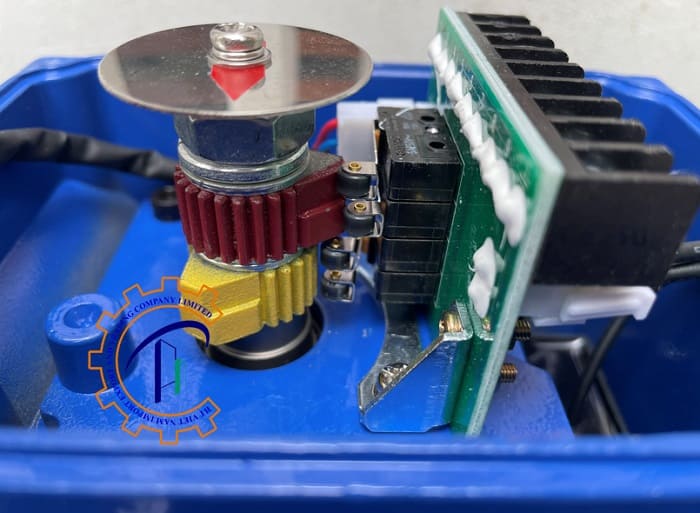

Cấu tạo của bộ điều khiển điện

Hiện nay trên thị trường đang có rất nhiều bộ điều khiển điện khác nhau. Với một số thương hiệu nổi tiếng như Geko valve, KBValve, hay Haitima, Kosa. Nhưng nhìn chung, tất cả đều có cấu tạo và cách thức vận hành giống nhau.

Cấu tạo sẽ đều là các monent trục bánh răng chuyển động, nhờ vào bảng mạch trên bộ điện.Bộ điều khiển điện bao gồm một số loại chi tiết làm việc như sau:

– Bảng mạch điện: được đánh số từ 2 – 10, mỗi một số sẽ có một tính năng riêng. Phần bảng mạch điên sẽ được liên kết trực tiếp với công tắc hành trình. Và có hai dây điện để kết nối với nguồn điện bên ngoài.

– Công tắc hành trình: Là nơi quan trọng của bộ điện, như một khóa được cài đặt sẵn. Tại vị trí này, khi moment trục quay đến vị trí đã cài đặt sẵn, chúng sẽ tự động ngừng lại

– Monent trục được gắn các bánh răng làm việc, và một đầu được liên kết với công tắc giám sát.

– Công tắc giám sát sẽ hiển thị quá trình mà van đang đóng mở tại vị trí nào.

Nguyên lý đóng mở van bướm gang điều khiển điện

Cấu tạo của van bướm điện tuy có chút cầu kỳ hơn so với những dòng van bướm gang thông thường. Nhưng việc chúng đóng mở hoạt động trong hệ thống thị cũng sẽ tương tự như nhau. Van bướm gang đóng mở bằng điện áp 24V hoặc 220V.

Khi chúng ta sẽ sử dụng nguồn điện để cấp vào trong van, cánh van sẽ được mở từ từ một góc 0 – 90 độ.Tại vị trí van đóng hoàn toàn, khi tiến hành cấp điện vào bộ điều khiển.

Cánh van sẽ xoay một góc từ 0 – 90 độ, và tại góc 90 độ, cánh van sẽ dừng lại. Lúc đó van đang nằm ở vị trí mở hoàn toàn. Việc đóng van cũng sẽ được làm tương tự như mở van, là cấp điện vào bộ điện. Khi cánh van xoay từ góc 90 độ về 0 thì van được đóng lại hoàn toàn.

Xem thêm: Sơ đồ bảng mạch điện và cách sử dụng van bi inox điều khiển điện.

Các loại van bướm gang điều khiển điện hiện nay

Với rất nhiều các bộ điều khiển điện khác nhau có xuất xứ tại Đài Loan và Hàn Quốc. Chúng tôi xin chia sẻ đến quý khách hàng hai dòng van bướm gang điều khiển điện chính là. Van bướm điều khiển điện Geko – Đài Loan và van bướm điều khiển điện KBV – Hàn Quốc.

Đây là hai loại van bướm điều khiển được công ty XNK HT Việt Nam trực tiếp cung cấp ra thị trường. Với chất lượng cao và giá thành phù hợp sẽ là sản phẩm chất lượng cho người tiêu dùng.

Van bướm gang điều khiển điện Geko – Đài Loan

Là dòng van bướm hiện đang được xuất hiện rộng rãi trên thị trường. Khách hàng rất ưu chuộng dòng van điện Geko này. Bởi chúng có hai ưu điểm chính là giá thành vô cùng ưng ý, và chất lượng làm việc tốt.

Việc sử dụng van bướm điện Geko hoàn toàn phù hợp cho các dự án công trình đang thi công. Hay các hệ thống lớn cấp thoát nước quy mô diện rộng muốn tiết kiệm chi phí mua hàng. Mà lại có thể đáp ứng được chất lượng làm việc của sản phẩm trong hệ thống.

Van bướm gang điều khiển Geko cũng hoạt động bằng nguồn điện áp 220V hoặc nguồn điện 2 pha. Việc đóng mở nhanh gọn, bộ điện khỏe và tuổi thọ lâu bền. Khi lắp đặt dưới các nguồn áp lực PN16, PN10 sẽ không còn là vấn đề đáng lo ngại.

Thông thường, chúng tôi vẫn khuyên người sử dụng nên lắp đặt van ở trong nhà. Hay các vị trí thoáng mát, tránh nắng, tránh mưa gây hỏng thiết bị.

Van bướm gang điều khiển điện KBValve – Hàn Quốc

Là một trong những thương hiệu tại Hàn Quốc được nhập khẩu trực tiếp từ công ty XNK HT Việt Nam. Van bướm điện KBV cũng là một trong những dòng thương hiệu được đánh giá vô cùng chất lượng.

Mặt hàng này rất phì hợp cho những quý khách hàng ưu chuộng các sản phẩm của xứ sở kim chi. Với đặc tính bộ điện làm việc liên tục được 12 giờ đồng hồ trong một ngày.

Và vỏ ngoài được đúc cẩn thận từ hợp kim thiếc chắc chắn. Khả năng chống chịu va đập là vô cùng cao.Van bướm gang điều khiển KBV cũng tương tự như van bướm gang điều khiển Geko. Hoạt động đóng mở bằng nguồn điện áp DC 24V hay AC 220V.

Nhiệt độ làm việc lên đến 120 độ C, và thường xuất hiện nhiều cho các hệ thống nước, bột, hóa chất,… Khi sử dụng bộ điều khiển điện KBV, người sử dụng cũng nên lưu ý không để thiết bị ngấm nước.

Ngoài ra, chúng tôi còn có thêm một số loại bộ điện như Kosa, Haitima và bộ điện của Trung Quốc. Quý khách hàng có nhu cầu mua hàng, tư vấn hàng. Có thể liên hệ trực tiếp cho chúng tôi theo hotline: 0981.625.884

Các lợi thế khi sử dụng van bướm gang điều khiển điện

Ưu điểm nổi bật van bướm điện

Được người sử dụng lựa chọn rất rộng rãi, hiển nhiên van bướm gang điều khiển cũng là sản phẩm mang theo rất nhiều lợi thế. Không chỉ mình giá thành phù hợp, mà chất liệu van cũng vô cùng ổn định. Với một số lợi thế như:

• Độ tiêu chuẩn đạt IP67 về khả năng chống bụi và kháng nước. Cho phép đảm bảo lưu lượng dòng chảy ổn định.
• Kiểu kết nối wafer giúp van lắp đặt dễ dàng và nhanh gọn
• Việc thực hiện đóng mở van từ xa mà không cần phải có mặt ở tận vị trí lắp đặt van
• Dưới các áp lực mạnh, van vẫn có thể làm việc được.
• Van cho phép người dùng nắm được trạng thái đóng mở hiện tại mà không cần người sử dụng đến tận nơi xem xét.
• Lắp đặt trong các hệ thống nước, nước thải, bột,.. như một khóa ngắt
• Ngoài ra, van còn có thể lắp thêm bộ điều khiển ON/OFF và bộ điều khiển tuyến tính.

Môi trường làm việc của van bướm điện

– Các khu công nghiệp sản xuất giấy, các sản phẩm liên quan đến giấy

– Các nhà máy làm vật liệu xây dựng, thiết kế các đường ống dẫn

– Một số trạm xử lý nước thải, ở những hệ thống cấp thoát nước như nhà máy, xí nghiệp

– Ở các hệ thống khí gas, bể bơi, thủy sản

– Một số nhà máy may, nhà máy sản xuất giày da

– Đặc biệt các nhà máy có nhiệt độ làm việc dưới 80ºC.

Nơi mua van bướm gang điều khiển điện chất lượng

Công ty TNHH thương mại và XNK HT Việt Nam là đơn vị chuyên cung cấp các dòng van công nghiệp. Các dòng van cổng, van cầu, van bi, van an toàn được nhập khẩu. Với đa dạng các kích thước từ DN15 – DN1000 và nhiều chất liệu.

Sẽ đem lại cho khách hàng nhiều sự lựa chọn đa dạng phong phú khác nhau. Các mặt hàng này được nhập khẩu trực tiếp tại các nước công nghiệp lớn như Hàn Quốc, Đài Loan,… Khi mua hàng, công ty chúng tôi sẽ hỗ trợ cho khách hàng một số ưu đãi sau:

• Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày
• Hàng hóa có đầy đủ giấy tờ CO/CQ
• Tư vấn lắp đặt 24/7
• Hỗ trợ giao hàng nhanh trong nội thành
• Báo giá thương mại
• Hỗ trợ lắp đặt, bảo dưỡng
