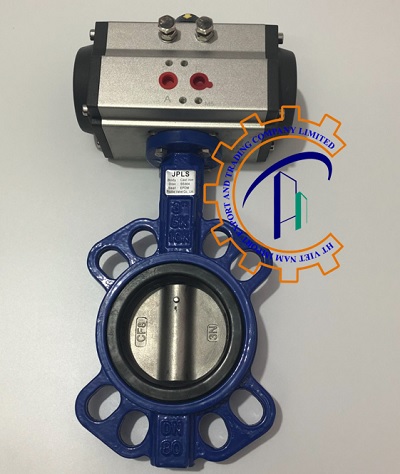

Van bướm gang điều khiển khí nén

Van bướm gang điều khiển khí nén là dòng van điều khiển rất nổi hiện nay. Được biết đây là một trong những dòng van bướm thường xuyên được người tiêu dùng lựa chọn mua hàng nhiều nhất. Bởi cách thức làm việc của dòng van được cải tiến cao hơn so với các loại van bướm thông thường khác.

Được xem như là một khóa chốt làm việc trên hệ thống, vậy liệu van bướm điều khiển khí nén có đặc điểm gì khác biệt với các dòng van bướm thông thường? Mời các độc giả cùng tham khảo một số thông tin dưới đây nhé.

Van bướm gang điều khiển khí nén là gì

Van bướm gang điều khiển khí nén là dòng van điều khiển hoạt động bằng khí nén. Sử dụng nguồn khí nén 3 bar – 16 bar để đóng mở van nhanh chóng và dễ dàng. Van bướm khí nén mang chất liệu thân van làm bằng gang, rất thích hợp sử dụng cho các hệ thống cấp thoát nước PCCC,…

Với liên kết bộ điều khiển hoạt động bằng khí nén sẽ giúp cho việc đóng mở van bướm vô cùng nhanh chóng và thuận lợi. Hơn nữa, người sử dụng sẽ có thể điều khiển van hoạt động ngay cả khi van ở các vị trí xa trung tâm điều khiển.

Van bướm gang điều khiển khí nén thì thường mang cấu tạo phức tạp hơn rất nhiều so với các dòng van cơ khác. Tuy nhiên việc đóng mở chúng cũng sẽ mở theo góc 0 – 90 độ như bình thường.

Dưới đây sẽ bao gồm một số mô tả chung về dòng van bướm gang và bộ điều khiển khí nén. Do cấu tạo phức tạp nên cách thức vận hành của chúng cũng sẽ được cải tiến hơn.

Van bướm gang là gì

Van bướm gang là một trong những dòng van bướm thông thường đóng mở thủ công. Chúng mang chất liệu gang  xám, gang cầu dẻo và sử dụng đóng mở tay gạt. Hầu hết các dòng van bướm gang thường chuyên sử dụng cho các môi trường nước, cấp thoát nước.

Dưới áp lực làm việc cao lên đến 16 bar, thân van bướm có thể đảm bảo việc kết nối và chịu được dòng chảy va đập trong hệ thống.Đối với dòng van bướm gang, bề mặt chúng sẽ được sơn phủ một lớp epoxy dày dặn.

Chất liệu sơn sẽ giúp đảm bảo cho van trong quá trình làm việc không tạo ra các phản ứng oxi hóa với dòng chảy. Cùng với đó là chất liệu thân van là gang cầu sẽ đem lại độ cứng và sự chịu nhiệt cao hơn, trong khoảng 80 – 120 độ C.

Bộ điều khiển khí nén là gì

Đây là bộ điều khiển được lắp đặt ở phía trên của van bướm và dùng cho việc đóng mở van. Tương tự như các bộ điều khiển điện, thì bộ điều khiển khí nén cũng có thể thực hiện đóng mở van từ xa. Và có thể giúp van mở hoặc đóng vào một góc từ 0 – 90 độ.

Sử dụng bộ điều khiển khí nén lắp đặt cho van bướm sẽ rất phù hợp cho các hệ thống lắp đặt xa trung tâm. Điều khiển khí nén có hai loại là tác động đơn và tác động kép. Bộ điều khiển khí nén không thể hoạt động được khi người sử dụng không tiến hành cấp khí vào thiết bị.

Và đặc biệt hơn là chúng không thể sử dụng cho việc điều tiết dòng chảy. Vì thời gian đóng mở rất nhanh, chỉ từ 1 đến 2 giây làm việc. Nên trạng thái van luôn tồn tại ở vị trí mở hoàn toàn và đóng hoàn toàn.

Cấu tạo của van bướm gang điều khiển khí nén

Như chúng tôi vừa chia sẻ tới các độc giả về dòng van bướm gang điều khiển khí nén là sự kết hợp giữa van bướm gang và bộ điều khiển làm việc bằng khí nén.

Với cấu tạo có phần phức tạp và cầu kì hơn so với dòng van bướm thông thường khác. Van bướm điều khiển khí nén sẽ yêu cầu chức năng vận hành cao hơn nhiều.

Cấu tạo của van bướm gang

Van bướm gang có cấu tạo gồm các bộ phận sau đây:

– Thân gang: Được đúc từ gang xám, gang cầu. Thân gang có thiết kế kiểu nối bích, khi ghép nối vào hệ thống sẽ thuận lợi và dễ dàng hơn. Mặt bích của van bướm mang theo các tiêu chuẩn BS PN10/ PN16, JIS 10k/16K.

– Đĩa van: Đĩa van là chất liệu gang xám, thiết kế hình cánh đối xứng đồng tâm. Việc đóng mở cánh van sẽ được nhanh gọn và nhẹ nhàng.

– Gioăng làm kín: Là dòng cao su Teflon có độ co giãn đàn hồi tốt. Gioăng bảo vệ cánh van bớt tác động mài mòn từ dòng chảy. Và gioăng còn có chức năng làm kín van.

– Trục van: Được sử dụng để nối với bộ phận điều khiển và cánh van. Trục van có thể xem như là bộ phận truyền động trung gian. Và chúng kết nối hai chi tiết van lại với nhau.

Cấu tạo của bộ điều khiển khí nén

Chia sẻ về một số dòng van điều khiển khí nén, chúng tôi muốn giới thiệu đến quý khách hàng một số dòng điều khiển khí nén hiện nay. Chính là bộ điều khiển khí nén Geko – Đài Loan, và bộ điều khiển khí nén KBV, Kosa – Hàn Quốc.

Tuy mang thương hiệu khác nhau, nhưng nhìn chung thì các dòng điều khiển này đều có cấu tạo như nhau. Cấu tạo của thiết bị tác động kép gồm vỏ, xylanh, trục moment chứa bánh răng truyền động. Riêng dòng điều khiển tác động đơn thì có thêm lò xo để giúp thiết bị tự hồi về trạng thái cài đặt.

Nguyên lý hoạt động của van bướm gang điều khiển khí nén

Khác với các dòng van bướm gang đóng mở thủ công. Thì dòng van bướm gang điều khiển khí nén được thực hiện đóng mở bằng bộ điều khiển tự động. Tuy nhiên, do bộ điều khiển có hai loại là tác động đơn và tác động kép.

Nên việc đóng mở van bướm gang cũng sẽ được chia làm hai loại là đóng mở tác động đơn và đóng mở tác động kép.- Đối với kiểu đóng mở tác động đơn: Ở trạng thái đầu của van bướm gang điều khiển tác động đơn.

Van bướm có thể tồn tại ở một trong 2 trạng thái là van thường đóng và van thường mở. Điều này xảy ra được là do bên trong bộ điều khiển có lắp đặt bộ lò xo cố định ở đầu. Khi cấp khí vào bộ điều khiển, lò xo sẽ chuyển động và nén lại.

Khiến bộ điều khiển khí nén hoạt động tương tự như các bộ xylanh thông thường. Lúc đó đối với van bướm gang điều khiển khí nén, nếu ở trạng thái đóng thì sẽ được mở ra. Còn nếu van đang ở trạng thái mở thì sẽ đóng lại.

– Đối với kiểu đóng mở tác động kép: Ở bộ điều khiển khí tác động kép, trên bộ điều khiển sẽ có hai cửa cấp khí. Một cửa cấp khí vào, sẽ giúp van được đóng lại, và một cửa còn lại sẽ giúp van mở ra. Khi cấp nguồn khí nén vào bên trong, pitton bên trong bộ khí sẽ bắt đầu chuyển động.

Dưới phần chuyền động này, chúng sẽ tạo ra một lực tác động thúc đẩy hệ thống bánh răng dịch chuyển. Và nhờ đó trục van bướm được xoay theo, giúp van bướm có thể làm việc được.

Xem thêm: Van bướm inox điều khiển khí nén

Các loại van bướm gang điều khiển khí nén hiện nay

Dòng van bướm điều khiển hiện không còn là vấn đề xa lạ đối với người sử dụng nữa. Vì hiện nay trên thị trường đang xuất hiện rất nhiều dòng van điều khiển. Tuy nhiên, theo phản hồi từ các khách hàng đã từng sử dụng sản phẩm. Và kinh nghiệm tiếp xúc hàng hóa thương mại trong nhiều năm.

Chúng tôi muốn giới thiệu tới quý khách hàng hai dòng van bướm gang điều khiển vô cùng chất lượng. Đó chính là van bướm khí nén Geko gang – Đài Loan, và van bướm khí nén KBValve gang – Hàn Quốc. Đây sẽ xứng đáng là hai thương hiệu ưu tú làm ahif lòng khách hàng.

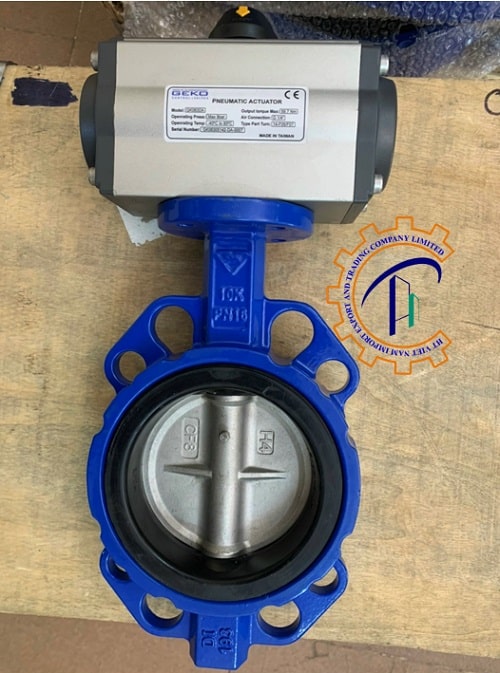

Van bướm gang điều khiển khí nén Geko – Đài Loan

Hiện dòng van bướm điều khiển khí nén Geko đang có mặt rất rộng rãi trên thị trường van công nghiệp. Chúng còn tiêu biểu có mặt trong một số hệ thống lớn như nhà máy xi măng Ninh Bình, nhà máy nhiệt điện Vĩnh Long,…

Được đánh giá là sản phẩm có giá thành vô cùng ưng ý, và chất lượng làm việc tốt. Van bướm khí nén Geko hoàn toàn phù hợp cho các dự án công trình đang thi công. Hay các hệ thống lớn cấp thoát nước quy mô diện rộng muốn tiết kiệm chi phí mua hàng.

Mà lại có thể đáp ứng được chất lượng làm việc của sản phẩm trong hệ thống. Van bướm gang điều khiển khí nén Geko thực hiện đóng mở rất đơn giản và nhanh gọn.

Trong quá trình làm việc, người sử dụng chỉ cần dùng nguồn áp lực từ 3 bar – 8 bar là có thể vận hành van. Tuy nhiên, nên lưu ý môi trường lắp đặt van bướm gang không nên ở ngoài trời, và không nên lắp cho các hệ thống oxi hóa, nhiệt độ cao quá 100 độ C.

Van bướm gang điều khiển khí nén KBValve – Hàn Quốc

Đây cũng là một trong hai dòng thương hiệu nổi tiếng tại Hàn Quốc. Dòng van bướm này sẽ đáp ứng được cho các quý khách hàng. Có nhu cầu muốn sử dụng các mặt hàng của xứ sở Kim chi.

Mà lại mong muốn có giá thành van rẻ và chất lượng bình ổn. Bộ điều khiển khí có thể hoạt động nhanh gọn và việc đóng mở rất mạnh chỉ mất từ 1 đến 2 giây làm việc. Với chất liệu thân van làm từ gang. Kết hợp với bộ điều khiển khí nén cho phép lắp đặt trong các hệ thống có áp lực cao như PN10, PN16, PN25.

Một số hệ thống thường hay sử dụng van bướm gang điều khiển khí nén KBValve nên kể đến như các nhà máy cấp thoát nước. Các khu công nghiệp thủy điện, nhiệt điện, PCCC, HVAC, sản xuất đầu thô,… Khi sử dụng van bướm điều khiển Hàn Quốc KBvalve. Chúng tôi tin rằng khách hàng sẽ vô cùng hài lòng về chất lượng sản phẩm.

Ưu điểm và ứng dụng của van bướm gang điều khiển khí nén

Là dòng van công nghiệp hay được người sử dụng chọn lựa và tìm mua nhất. Vậy liệu dòng van bướm điều khiển khí nén này có những ưu điểm như nào. Và liệu chúng có thể lắp đặt cho các hệ thống làm việc ở đâu. Dưới đây sẽ là một số thông tin được chúng tôi chia sẻ tới độc giả.

Ưu điểm của van bướm gang khí nén

Được người sử dụng lựa chọn rất rộng rãi, hiển nhiên van bướm gang điều khiển cũng là sản phẩm mang theo rất nhiều lợi thế. Không chỉ mình giá thành phù hợp, mà chất liệu van cũng vô cùng ổn định. Với một số lợi thế như:

• Độ tiêu chuẩn đạt IP67 về khả năng chống bụi và kháng nước. Cho phép đảm bảo lưu lượng dòng chảy ổn định.
• Kiểu kết nối wafer giúp van lắp đặt dễ dàng và nhanh gọn
• Việc thực hiện đóng mở van từ xa mà không cần phải có mặt ở tận vị trí lắp đặt van
• Dưới các áp lực mạnh, van vẫn có thể làm việc được.
• Van cho phép người dùng nắm được trạng thái đóng mở hiện tại mà không cần người sử dụng đến tận nơi xem xét.
• Lắp đặt trong các hệ thống nước, nước thải, bột,.. như một khóa ngắt
• Có thể lắp đặt thêm bộ điều khiển ON/OFF, điều khiển tuyến tính, hoặc van điện từ khí nén Airtac đi kèm.
• Vỏ thân được làm từ chất liệu hợp kim nhôm rất bền đẹp và chắc chắn. Chống va đập tốt, chống rơi vỡ, chống xước.

Ứng dụng của van bướm gang điều khiển khí nén

– Các khu công nghiệp sản xuất giấy, các sản phẩm liên quan đến giấy

– Các nhà máy làm vật liệu xây dựng, thiết kế các đường ống dẫn

– Một số trạm xử lý nước thải, ở những hệ thống cấp thoát nước như nhà máy, xí nghiệp

– Ở các hệ thống khí gas, bể bơi, thủy sản

– Một số nhà máy may, nhà máy sản xuất giày da

– Đặc biệt các nhà máy có nhiệt độ làm việc dưới 80ºC

Cách lắp đặt van bướm điều khiển khí nén

– Bước 1: Xác định khoảng cách trên đường ống cần lắp đặt van bướm gang

– Bước 2: Chèn các bulong giữa van bướm gang và mặt bích, sử dụng ít nhất 2 cái để cố định tạm thời mối nối.

– Bước 3: Đóng mở van bướm để kiểm tra xem van đã khớp hay chưa. Lưu ý nên chỉnh cho đĩa van không bị chớm ra ngoài thân van

– Bước 4: Khi chỉnh van ở vị trí tốt nhất, sử dụng thêm các bulong lắp vào vặn chặt lại

– Bước 5: Điều chỉnh lại van bướm gang sao cho khít và xiết chặt lại lần nữa. Sau đó đóng mở van thử là được.

– Bước 6: Tiến hành kết nối ống dẫn khí vào hệ thống làm việc. Với cửa A là mở van và cửa B là đóng van.
