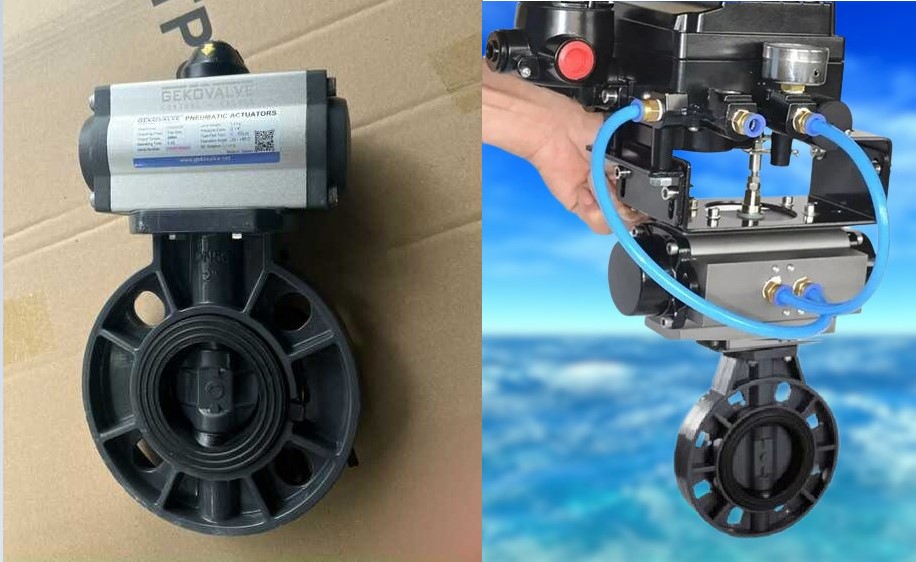

Van bướm nhựa điều khiển khí nén

Van bướm điều khiển khí nén là một dòng van công nghiệp điều khiển tự động hóa được lắp đặt và sử dụng khá phổ biến trên thị trường hiện nay với đa dạng kích thước và chất liệu chế tạo. Ví dụ như van bướm gang điều khiển khí nén, van bướm nhựa điều khiển khí nén,… Vậy chúng ta cần chú ý trước khi lựa chọn van bướm điều khiển khí nén là gì?

Trước hết đó là lựa chọn chất liệu chế tạo van phù hợp với điều kiện làm việc trong hệ thống sử dụng. Trong bài viết này, chúng tôi xin được giới thiệu đến quý vị và các bạn dòng van bướm nhựa điều khiển khí nén. Mời quý vị và các bạn cùng theo chân chúng tôi đi tìm hiểu chi tiết về dòng sản phẩm này ngay dưới đây nhé.

Khái quát chung về dòng van bướm nhựa điều khiển khí nén là gì

Van bướm nhựa điều khiển khí nén là loại van công nghiệp điều khiển tự động hóa thuộc dòng van bướm điều khiển khí nén, có tên tiếng anh là Pneumatic Control Butterfly Valve. Đây là dòng van bướm khí nén có phần thân van bướm hiện đang được chế tạo từ chất liệu nhựa PVC, uPVC, cPVC,….

Đối với chất liệu nhựa này có khả năng chống chịu được những hóa chất có nồng độ ăn mòn và oxy hóa cao như axit, bazo, kiềm đặc,… Qua đó giúp cho dòng van bướm nhựa khí nén này có khả năng hoạt động và làm việc tốt ở trong những hệ thống có chứa các dòng lưu chất như nước sạch, nước thải, dung dịch, hóa chất,…

Hiện nay dòng van này đang được chế tạo và sản xuất với đa dạng kích thước khác nhau từ DN50 đến DN500. Qua đó giúp cho dòng van bướm nhựa điều khiển khí nén này có thể lắp đặt phù hợp với hầu hết mọi hệ thống đường ống lớn nhỏ hiện nay trên thị trường.

Thông số kỹ thuật van bướm nhựa điều khiển khí nén

Dưới đây là các thông số kỹ thuật cơ bản của dòng van bướm nhựa điều khiển khí nén này. Các bạn có thể tham khảo qua để xác định rõ được những điều kiện làm việc mà dòng van này có thể đáp ứng được khi lắp đặt trên hệ thống đường ống.

• Kích thước van bướm: DN50 – DN500.
• Chất liệu van bướm: Nhựa PVC, uPVC, cPVC,…
• Chất liệu trục van: Thép không gỉ.
• Chất liệu Gioăng làm kín: Cao su EPDM.
• Chất liệu cánh van: Nhựa.
• Model bộ điều khiển khí nén: GK052 – GK210.
• Chất liệu bộ đầu khí: Hợp kim nhôm.
• Áp suất khí nén cấp vào: 3 – 8 bar.
• Dạng hoạt động: ON/OFF, Tuyến tính.
• Kiểu tác động: Tác động đơn, tác động kép.
• Nhiệt độ làm việc: Tối đa 80 độ C.
• Áp lực làm việc: PN10.
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, dung dịch,….
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc,….
• Bảo hành: 12 tháng.

Sử dụng van bướm nhựa điều khiển khí nén có những lợi ích gì

Đây là một trong những dòng van điều khiển bằng tự động hóa nên khi lắp đặt chúng vào trong quá trình hoạt động và làm việc của hệ thống, chúng ta sẽ nhận được khá nhiều lợi ích mà van khí nén đem lại. Các bạn có thể tham khảo qua một số lợi ích của van bướm nhựa điều khiển khí nén ngay dưới đây.

• Quá trình hoạt động đóng mở của van bướm nhựa phụ thuộc hoàn toàn vào quá trình cung cấp khí nén vào bộ đầu khí. Do đó, người vận hành không cần phải tiêu tốn quá nhiều thể lực cho mỗi lần thực hiện điều khiển mở hoặc đóng van.
• Thời gian đóng mở nhanh, chỉ mất khoảng 1 đến 3 giây cho mỗi chu trình thực hiện mở hoặc đóng van.
• Cánh van có thể xoay chuyển góc độ 1/4 ( 90 độ ), qua đó giúp cho van bướm nhựa điều khiển khí nén có khả năng kiểm soát và điều tiết dòng chảy bên trong đường ống một cách ổn định và chính xác.
• Van bướm nhựa điều khiển khí nén có khả năng hoạt động và làm việc ổn định trong những hệ thống có chứa các dòng lưu chất có tính ăn mòn như axit, bazo, kiềm,….
• Van được chế tạo với đa dạng kích thước, phù hợp lắp đặt đối với những hệ thống đường ống có kích thước từ phi 60 mm đến phi 508 mm.
• Có thể sử dụng van bướm nhựa điều khiển khí nén với 2 dạng hoạt động đó là dạng ON/OFF và dạng tuyến tính.
• Đối với dạng điều khiển ON/OFF chúng ta có thể lựa chọn sử dụng bộ điều khiển khí nén với 2 kiểu tác động đó là kiểu tác động đơn hoặc kiểu tác động kép.
• Van bướm nhựa khí nén có cấu tạo đơn giản, dễ dàng cho việc lắp đặt cũng như tháo ra bảo trì, thay thế.

Nhược điểm của van bướm nhựa điều khiển khí nén là gì

Bên cạnh những lợi ích mà dòng van bướm nhựa điều khiển khí nén đem lại thì dòng van này vẫn đang còn tồn tại một số nhược điểm sau đây.

• Van chỉ có thể hoạt động và làm việc ổn định trong những hệ thống có điều kiện nhiệt độ làm việc không quá 80 độ C. Bởi khi nhiệt độ quá cao, chất liệu nhựa sẽ bị tan chảy hoặc biến dạng.
• Quá trình hoạt động đóng mở của van phụ thuộc vào nguồn cung cấp khí nén nên để van bướm nhựa điều khiển khí nén có thể  hoạt động bình thường. Chúng ta cần lắp đặt van vào làm việc trong những hệ thống có máy nén khí hoặc những hệ thống có nguồn cung cấp khí nén vừa đủ vào bộ điều khiển van bướm nhựa.
• Van bướm nhựa điều khiển khí nén không thể lắp đặt vào trong những hệ thống đường ống có kích thước nhỏ. Thay vào đó các bạn có thể tham khảo qua các dòng van bi nhựa điều khiển khí nén.

Đặc điểm cấu tạo của dòng van bướm nhựa điều khiển khí nén là gì

Van bướm nhựa điều khiển khí nén là dòng van điều khiển bằng tự động hóa có cấu tạo gồm 2 bộ phận chính đó là: Bộ điều khiển khí nén và bộ phận van bướm nhựa. Đối với từng bộ phận cấu tạo của dòng van này hiện nay đang được chế tạo và sản xuất với những đặc điểm, chức năng và nhiệm vụ làm việc là khác nhau.

Vậy bộ điều khiển khí nén là gì? Phần thân van bướm nhựa được chế tạo với chức năng chính là gì? Mời quý vị và các bạn cùng tìm hiểu chi tiết về từng bộ phận cấu tạo nên dòng van bướm nhựa điều khiển khí nén ngay dưới đây nhé.

Bộ điều khiển khí nén

Bộ điều khiển khí nén là bộ phận được chế tạo với nhiệm vụ chính đó là giúp người vận hành có thể dễ dàng điều khiển đóng mở van mà không cần tiêu tốn quá nhiều thể lực cho mỗi lần thực hiện điều khiển. Bộ đầu khí nén này được thiết kế lắp đặt ở bên trên thân van bướm nhựa và được chế tạo với đa dạng model giúp lắp đặt phù hợp với mọi kích thước của van bướm nhựa trên thị trường.

Hiện nay, tuy bộ điều khiển khí nén được chế tạo với đa dạng các model hoạt động khác nhau như nó chung một cấu tạo bao gồm: Thân bộ khí nén, cổng cấp khí nén, piston, trục răng và thanh răng. Để rõ hơn, các bạn có thể tham khảo qua hình ảnh cấu tạo bộ điều khiển của dòng van bướm nhựa điều khiển khí nén ngay dưới đây.

Đối với từng bộ phận cấu tạo của bộ điều khiển khí nén này đều được các nhà máy sản xuất chế tạo ra nhằm thực hiện những tính năng và nhiệm vụ riêng biệt. Sau đây, cùng chúng tôi đi tìm hiểu những tính năng và những nhiệm vụ của từng bộ phận cấu tạo nên bộ điều khiển của van bướm nhựa điều khiển khí nén này là gì nhé.

• Thân bộ điều khiển: Là bộ phận được chế tạo từ chất liệu hợp kim nhôm và được phủ sơn hoặc mạ crom chống oxit và trầy xước. Bên cạnh đó, thân bộ điều khiển còn được thiết kế để chứa đựng các bộ phận khác của bộ điều khiển bên trong nó. Qua đó thân bộ khí nén có nhiệm vụ quan trọng đó là giúp bảo vệ các bộ phận bên trong nó tránh khỏi những tác động của môi trường làm việc bên ngoài.
• Cổng cấp khí nén: Là bộ phận được thiết kế với chân ren 1/4″ giúp cho việc kết nối đường ống dẫn khí từ hệ thống máy nén khí đến bộ phận điều khiển được thực hiện một cách đơn giản nhất. Cổng cấp khí nén có chức năng chính đó là giúp đưa toàn bộ lượng khí nén đi vào bộ điều khiển để các bộ phận bên trong nó được hoạt động một cách ổn định nhất.
• Piston + Thanh răng: Là bộ phận được thiết kế với 2 bộ phận được đặt ở 2 bên so le nhau trong thân bộ điều khiển. Lúc này piston và thanh răng đảm nhận nhiệm vụ chuyển năng lượng khí nén thành năng lượng cơ học sau đó truyền lực đó xuống van bướm nhựa giúp van bướm nhựa hoạt động.
• Trục răng: Hay còn được gọi là trục vít truyền động, đây là bộ phận được liên kết cố định giữa các thanh răng bên trong bộ điều khiển và trục của phần van bướm nhựa. Khi đó, các bộ phận bên trong bộ điều khiển khí nén chuyển động sẽ được trục răng này truyền xuống trục van giúp điều khiển mọi quá trình đóng mở của van bướm nhựa theo góc độ yêu cầu.

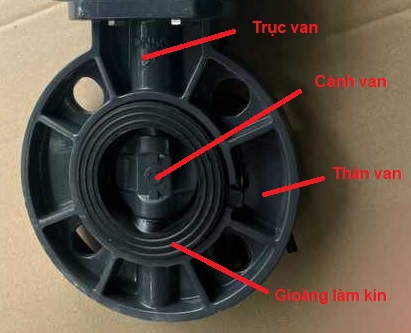

Van bướm nhựa

Van bướm nhựa là bộ phận được thiết kế lắp đặt ở bên dưới bộ điều khiển khí nén và cũng là bộ phận lắp đặt trực tiếp vào hệ thống đường ống cần sử dụng van bướm nhựa điều khiển khí nén. Hiện nay, phần van bướm nhựa này được cấu tạo gồm 4 bộ phận chính đó là: Thân van, trục van, cánh van và gioăng làm kín. Tham khảo hình ảnh dưới đây để có thể hiểu rõ hơn về cấu tạo của bộ phận này.

Với từng bộ phận cấu tạo của phần van bướm nhựa này hiện nay đang được chế tạo và sản xuất với những đặc điểm, chức năng và nhiệm vụ làm việc cũng là khác nhau. Cùng mình tìm hiểu chi tiết từng bộ phận cấu tạo nên phần dưới của dòng van bướm nhựa điều khiển khí nén này nhé.

• Thân van: Là bộ phận được chế tạo từ chất liệu chính đó là nhựa PVC, uPVC, cPVC,… có khả năng chống ăn mòn và chống oxy hóa rất tốt. Hiện nay thân van bướm nhựa được chế tạo với mục địch chính đó là giúp người tiêu dùng có thể dễ dàng lựa chọn được kích thước van bướm nhựa điều khiển khí nén phù hợp với đường ống.
• Trục van: Là bộ phận được chế tạo từ chất liệu inox, có độ bền và khả năng chịu lực khá là tốt. Bên cạnh đó, đây còn là bộ phận giúp liên kết và truyền lực tác động từ bộ điều khiển khí nén đến cánh van giúp cánh van có thể xoay chuyển với góc độ sử dụng theo yêu cầu của người vận hành.
• Cánh van: Là bộ phận được thiết kế dưới dạng tròn dẹp và được đặt nằm gọn bên trong thân van bướm nhựa. Khi đó, van bướm nhựa điều khiển khí nén được lắp đặt trên đường ống thì cánh van sẽ nằm gọn bên trong đường ống đó và có khả năng cho phép hoặc ngăn chặn dòng lưu chất đi qua nó.
• Gioăng làm kín: Là bộ phận được thiết kế lắp đặt ở xung quanh cánh van và điểm kết nối giữa van bướm nhựa điều khiển khí nén với hệ thống đường ống. Nhiệm vụ chính của gioăng làm kín đó là giúp làm kín tuyệt đối các chi tiết bên trong van bướm nhựa và cả tiếp điểm kết nối giữa van với hệ thống đường ống.

>>> Xem thêm: Van bướm inox điều khiển khí nén.

Các loại van bướm nhựa điều khiển khí nén trên thị trường hiện nay

Hiện nay, van bướm nhựa điều khiển khí nén đang là một trong những dòng van bướm điều khiển bằng tự động hóa được lắp đặt sử dụng phổ biến và ưa chuộng nhất trên thị trường. Không chỉ mình những lợi ích mà chất liệu nhựa đem lại mà khả năng hoạt động và điều khiển linh hoạt của bộ điều khiển cũng góp phần cho sự sử dụng ưa chuộng của dòng van này.

Dưới đây là một số dòng van bướm nhựa điều khiển khí nén được sử dụng các bộ điều khiển khí nén với dạng hoạt động khác nhau. Các bạn có thể tham khảo qua từng sản phẩm này để xác định xem loại van bướm nhựa điều khiển khí nén nào phù hợp với hệ thống đường ống của mình.

Van bướm nhựa điều khiển khí nén ON/OFF

Van bướm nhựa điều khiển khí nén ON/OFF là dòng van bướm nhựa điều khiển khí nén được chế tạo với quá trình hoạt động đóng mở của cánh van tồn tại ở 2 dạng đóng hoàn toàn hoặc mở hoàn toàn. Ở dạng này, bộ điều khiển khí nén được sử dụng để điều khiển van bướm nhựa có thời gian đóng mở nhanh giúp cho dòng này này thích hợp sử dụng trong những hệ thống có yêu cầu về đóng ngắt dòng chảy.

Hiện nay, van bướm nhựa điều khiển khí nén ON/OFF là một trong những dòng van bướm điều khiển khí nén được lắp đặt và sử dụng phổ biến nhất trong các hệ thống đường ống có mặt trên thị trường. Với khả năng điều khiển linh hoạt của bộ đầu khí cùng với đó là giá thành hợp lý có thể đáp ứng được với những chi phí lắp đặt của các chủ thầu, nhà đầu tư.

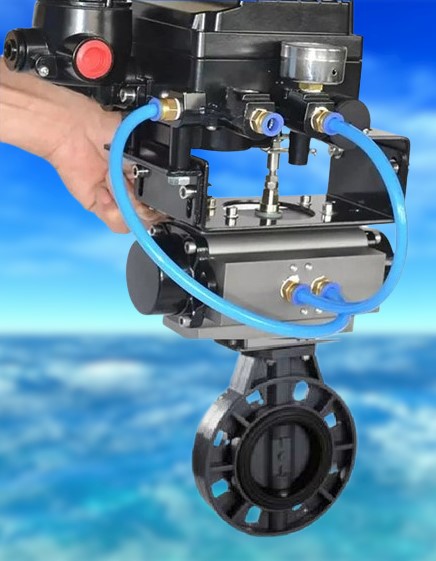

Van bướm nhựa điều khiển khí nén tuyến tính

Van bướm nhựa điều khiển khí nén tuyển tính là một loại van bướm nhựa điều khiển khí nén có bộ đầu khí được trang bị thêm một bộ tuyến tính hay còn được gọi là bộ Positioner. Đối với dòng van này, người vận hành có thể tự ý điều khiển mọi góc độ đóng mở của cánh van trong phạm vị hoạt động từ 0 đến 90 độ.

Tuy nhiên, do được bổ sung thêm bộ tuyến tính – Positioner nên đối với dòng van bướm nhựa điều khiển khí nén tuyến tính này sẽ có giá thành cao hơn so với các dòng van tự động thông thường. Thay vào đó, nếu như các quý khách hàng có nhu cầu về van bướm nhựa điều khiển tự động hóa theo dạng tuyến tính thì có thể tham khảo qua dòng van bướm nhựa điều khiển điện tuyến tính.

Van bướm nhựa điều khiển khí nén tác động đơn

Van bướm nhựa điều khiển khí nén tác động đơn là dòng van bướm nhựa điều khiển khí nén với bộ đầu khí được trang bị thêm 6 cặp lò xo đàn hồi đặt ở 2 bên của 2 piston. Ở dạng này van được tồn tại và hoạt động ở 2 dạng chính đó là dạng thường đóng hoặc thường mở.

Ngoài ra, quá trình hoạt động đóng hoặc mở của dòng van này chúng ta chỉ cần cung cấp khí nén vào bộ điều khiển một lần duy nhất là có thể điều khiển được cả mở hoặc đóng van. Bởi vì khi chúng ta cấp khí vào bộ điều khiển, áp lực khí nén sẽ đẩy piston và làm nén các lò xo đàn hồi và khi chúng ta ngưng cấp khí, các lò xo đàn hồi sẽ tự động đẩy piston về vị trí hoạt động van đầu.

Van bướm nhựa điều khiển khí nén tác động kép

Van bướm nhựa điều khiển khí nén tác động kép là dòng van bướm nhựa điều khiển khí nén với bộ đầu khí không được trang bị thêm bộ tuyến tính hay lò xo đàn hồi. Do đó, quá trình hoạt động của van bướm phụ thuộc hoàn toàn số lần cấp khí nén vào bộ điều khiển tương ứng với quá trình đóng hoặc mở van.

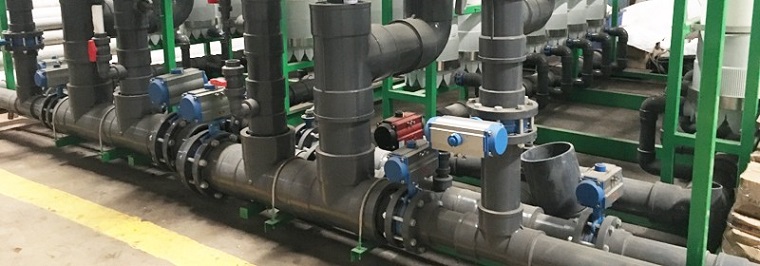

Hiện nay, van bướm nhựa điều khiển khí nén tác động kép đang được lắp đặt sử dụng phổ biến trong các hệ thống xử lý nước sạch, nước thải, hay trong các hệ thống sản xuất, điều chế các chất hóa học,….

>>> Tham khảo thêm: Cấu tạo và nguyên lý hoạt động của van bướm tay gạt Heshey.

Một số lưu ý về sản phẩm van bướm điều khiển khí nén là gì

Để hệ thống có thể hoạt động và làm việc một cách an toàn và ổn định thì trước hết, van bướm nhựa điều khiển khí nén phải có mức độ hoạt động ổn định cùng với đó là tuổi thọ cao. Vậy làm thế nào để giúp van bướm nhựa điều khiển khí nén có thể đáp ứng được với những điều kiện hoạt động trong hệ thống mà không ảnh hưởng đến tuổi thọ của van.

Dưới đây là một số lưu ý quan trọng về dòng van bướm nhựa điều khiển khí nén này, các bạn có thể tham khảo qua để nhằm có thể lựa chọn và sử dụng van sao cho phù hợp nhất.

Lưu ý khi lựa chọn van bướm nhựa điều khiển khí nén là gì

Việc lực chọn chính xác dòng van bướm nhựa điều khiển khí nén để phục vụ cho những nhu cầu sử dụng trong hệ thống là việc vô cùng quan trọng đối với bất kỳ một hệ thống nào trên thị trường. Bởi vì nó không chỉ giúp người vận hành sử dụng một cách thuận lợi nhất mà nó còn giúp van tránh được những sự cố không đáng có khi hoạt động và làm việc trên đường ống.

Vậy, chúng ta cần nên lưu ý những gì về việc lựa chọn van bướm nhựa điều khiển khí nén, mời quý vị và các bạn cùng tìm hiểu ngay sau đây nhé.

• Các bạn cần xác định rõ được nhu cầu sử dụng của mình là đóng mở hoàn toàn hay điều tiết dòng chảy để nhằm lựa chọn bộ điều khiển khí nén với dạng hoạt động cho phù hợp.
• Xác định chính xác kích thước đường ống cần lắp đặt có thông số là bao nhiêu để  nhằm lựa chọn chính xác được kích thước của van bướm nhựa điều khiển khí nén.
• Đối với nhu cầu sử dụng đóng mở van hoàn toàn thì chúng ta nên lựa chọn kiểu tác động phù hợp cho bộ điều khiển. Có thể lựa chọn kiểu tác động đơn hoặc cũng có thê lựa chọn kiểu tác động kép.
• Lựa chọn sử dụng các phụ kiện đi kèm với bộ điều khiển khí nén ( nếu cần thiết ).
• Tìm hiểu và lựa chọn nhà cung cấp van tin cậy nhằm đảm bảo được nguồn gốc xuất xứ cũng như đảm bảo được chất lượng của sản phẩm.

Lưu ý khi sử dụng van bướm nhựa điều khiển khí nén

Bên cạnh việc chúng ta lựa chọn van bướm nhựa điều khiển khí nén phù hợp thì việc chúng ta biết cách sử dụng nó sẽ giúp van có thể hoạt động ổn định trong một thời gian dài. Vậy để có thể sử dụng dòng van này một cách chính xác và đúng kỹ thuật nhất, mời quý vị và các bạn cùng tìm hiểu qua những lưu ý sau đây.

• Cần đảm bảo rằng, nhiệt độ làm việc của dòng lưu chất bên trong đường ống và cả nhiệt độ làm việc bên ngoài hệ thống không được vượt quá 80 độ C.
• Khi lắp đặt van bướm nhựa điều khiển khí nén vào hệ thống đường ống thì khi van được mở hoàn toàn, cánh van sẽ nằm ở chính giữa đường ống lắp đặt đó. Chính vì thế, chúng ta cần nên đảm bảo rằng dòng lưu chất bên trong hệ thống không được chữa bất kỳ một rác thải nào bởi nó sẽ làm ảnh hưởng đến cánh van.
• Cần nên lên kế hoạch bảo trì, bảo dưỡng van theo định kỳ 3 – 6 tháng 1 lần.
• Trong suốt thời gian sử dụng van, người vận hành cần nên kiểm tra và vệ sinh thường xuyên để giúp van bướm nhựa điều khiển khí nén có thể hoạt động một cách ổn định và trơn chu nhất.
• Cần chú ý đường dây dẫn khí nén từ máy nén khí đến bộ điều khiển van cánh bướm nhựa phải đảm bảo được độ kín khít, không vỡ ống hay rò rỉ khí nén.
