Van dao inox khí nén

Van cổng được biết đến là một trong những mặt hàng van công nghiệp được sử dụng rộng rãi. Nổi bật trong số đó phải kể đến là loại van cổng dao điều khiển khí nén. Để tìm hiểu rõ về dòng van cổng dao điều khiển khí nén, chúng ta nên tham khảo sơ qua về loại van dao inox.

Đây là dòng van dao hiện đang có sức hút lớn trên thị trường van công nghiệp. Không chỉ đọ về hình dạng màu sắc, mà chất liệu của van cũng rất đa dạng.

Chúng cũng được xem như một dòng van cổng, tuy nhiên với thiết kế thân van mỏng dẹt như van bướm. Điều này sẽ đem Để nắm rõ hơn về sản phẩm này, chúng ta hãy cùng đi tìm hiểu sơ bộ về chúng nhé.

I. Van dao inox điều khiển khí nén

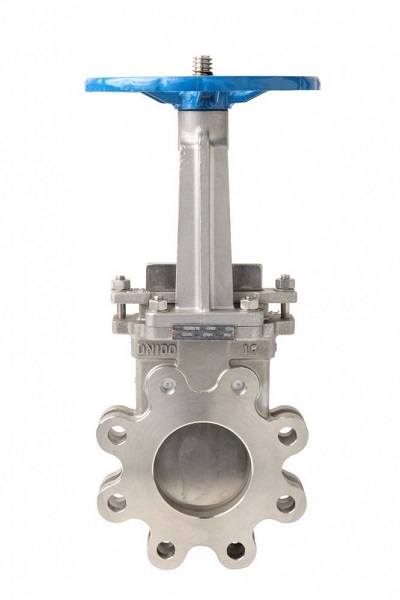

Van dao inox hay còn gọi là van cổng dao inox. Là dòng van có vị trí cao trong ngành van công nghiệp. Được chế tạo từ chất liệu inox cao cấp và có kết nối với bộ điều khiển khí nén. Van cổng dao inox cho phép làm việc được trong các hệ thống lên tới 48″.

Mặt khác, thân van có thiết kế mỏng và gọn, giúp cho van có thể lắp đặt được ở các nơi chật hẹp. Bề mặt van dao inox không cần phải sơn phủ epoxy giống như các van cổng khác.

Và khả năng phản ứng oxi hóa của sản phẩm với môi trường hầu như là không xảy ra. Mang mã hiệu HT200/  ZT9928-6, van cổng dao chất liệu inox có thể làm việc được ở trong các môi trường nhiệt độ < 250ºC.

Thông số của van dao inox

Thông số kích thước của van cổng dao inox điều khiển khí nén
Thân van	Đĩa van	Áp lực va đập	Nhiệt độ làm việc	Áp lực khí nén	Môi trường làm việc	Áp suất thử (mpa)
2”- 48”	HT200	10 – 25 kgf/cm3	<250ºC	0.3 – 0.8 mpa	Xi măng, bột, silo	1.0

Cấu tạo của van dao inox

– Thân van: Được làm từ chất liệu inox, thân van có khả năng chịu được nhiệt độ trong khoảng từ 0 – 220 độ C. Bề mặt van trơn bóng, không gây ra quá trình ma sát, oxi hóa dòng chảy

– Đĩa van: đóng mở lên xuống để thực hiên đóng ngắt dòng chảy. Đĩa được nối với ty van và lên xuống nhờ bộ phận điều khiển

– Ty van: là thiết kế phần ty nổi, được bắt thẳng vào cánh van. Ty van là bộ phận truyền động trung gian cho phép đĩa van hoạt động theo sư điều khiển

– Bộ điều khiển: điều khiển bằng tay quay hoặc sử dụng bộ điều khiển khí nén. Nhờ vào cơ tay để đóng mở, hoặc các xy lanh khí nén cung cấp sức lực vào van.

Cấu tạo của bộ điều khiển khí nén

Bộ điều khiển khí nén của van dao inox còn có tên gọi khác là xy lanh khí nén. Có vỏ được làm từ hợp nhôm mang tiêu chuẩn IP67, bề ngoài của bộ khí nén rất chắc chắn.

Xy lanh khí nén sẽ dựa vào lượng cấp khí để đóng mở van cổng dao. Dưới những tác động lớn của áp lực dòng chảy, lượng khí cấp vào phải đạt từ 3-8 bar. Tùy vào sức lực nặng như các môi trường dạng hạt, dạng bột thì cần cấp khí tương ứng.

Đối với việc sử dụng bộ điều khiển khí nén, dựa vào chuyển động biến đổi năng lượng vào thành một dạng động năng. Xy lanh khí nén của van dao inox gồm cổng vào, cổng ra, vỏ thân và pitton.

Pitton sẽ chuyển động chính để tạo ra động năng và có thể đóng mở van. Điều này được thực hiện dựa vào sự chênh lệch áp suất của môi trường và áp suất bên trong của xy lanh.

II. Các lưu ý khi sử dụng van dao inox

– Trước khi lắp đặt vào hệ thống, nên vệ sinh van sạch sẽ và tránh có các bụi, cấn bám vào chỗ nối

– Khi lắp đặt xong nên kiểm tra đóng mở van lại lần nữa để đảm bảo an toàn

– Có thể sử dụng các đệm cao su làm kín ở phần nối của van và hệ thống

– Lắp đặt bộ điều khiển khí nén nên lựa chọn các nơi thoáng mát nhất

– Lưu ý quá trình lắp đặt, xiết các bulong ốc vít nên đêu tay và đều nhau.

– Chú ý thời gian bảo hành của van để đem van đi bảo dưỡng giữ được tuổi thọ van.

Cách bảo trì van cổng dao điều khiển khí nén

– Lắp đặt bộ điều khiển ở vị trí thoáng mát, khi lắp cần đối chiếu ký hiệu và thông số kỹ thuật sao cho phù hợp.

– Nên bảo dưỡng và kiểm tra van định kỳ theo thời gian, nhằm đảm bảo van vẫn hoạt động bình thường.

– Ở các chỗ nối van, nên thường xuyên tra dầu. Đảm bảo chúng không gỉ sét.

– Trước khi lắp đặt nên test thử van để biết van không bị hỏng.

Cách lắp đặt van dao inox điều khiển khí nén

– Lựa chọn kích thước van cho phù hợp, đo kỹ khoảng cách giữa 2 đoạn cần nối.

– Chèn bulong giữ tạm thời van với hệ thống

– Đóng mở cánh van dao inox bằng khí nén để đảm bảo van không bị kẹt, không lệch

– Thêm các bulong ốc viết và xiết đều tay

– Đóng mở lần cuối đảm bảo mối nối chính xác, chắc chắn

III. Đặc tính của van dao inox điều khiển khí nén

– Thiết kế hình dạng của van gọn, dẹt, có thể lắp đặt được ở các hệ thống chật hẹp, tốn ít diện tích tiếp xúc

– Việc di chuyển, khuân vác không cồng kềnh như các dòng van cổng gang hay van cổng Z45X-16P

– Chất liệu 100% inox hỗ trợ cho van dao inox có thể làm việc được ở trong các môi trường có nhiệt độ và áp suất cao.

– Cơ chế đóng mở của xy lanh khí nén tự động hóa.

– Đối với các dòng kích thước lớn, các áp lực dòng chảy đè nặng lên cánh van, cũng có thể đóng mở dể dàng và tốn ít thời gian

– Lắp đặt được ở các điều kiện môi trường xa và đóng mở liên hoạt nhiều van cùng một lúc.

– Giúp giảm chi phí nhân công đáng kể.

Chất liệu cấu tạo của van cổng dao inox

Chất liệu chế tạo của van dao inox khí nén
Thân van	Đĩa van	Ty van	Tay quay	Xy lanh
Inox 304 – 316 – 402	CF8 – CF8M Sus 304 – 316	Thép không gỉ, inox	Thép	nhôm

Ứng dụng của van cổng dao inox khí nén

– Van cổng dao điều khiển khí nén inox chủ yếu được lắp đặt ở các hệ thống đóng mở, làm việc cho các ngành bột giấy, công nghiệp giấy.

– Thiết kế cánh van sắc nhọn như dao, được sử dụng để cắt, ngắt các dòng chảy sệt như bùn, xi măng

– Lắp đặt thay thế được các van bướm silo, lắp sau các bệ chứa, phễu chứa, hopper silo

– Làm việc được ở các môi trường bột đá, thức ăn công nghiệp, thức ăn chăn nuôi.

IV. Mua van dao inox chất lượng – Giá tốt

Trên đây là thông tin sơ bộ của dòng van dao inox điều khiển khí nén. Để biết thêm về sản phẩm bạn đọc có thể liên hệ ngay cho chúng tôi để được hỗ trợ tư vấn. Ngoài ra, công ty XNK HT Việt Nam còn cung cấp các dòng van nhập khẩu lớn như van cổng, van bi điều khiển điện, van bướm tay gạt…

Với các chất liệu đặc trưng đa dạng khác nhau như gang, nhựa, thép, inox. Hàng hóa nhập khẩu có đầy đủ giấy tờ bảo hành giấy chứng nhận, giấy kiểm định…
