Van điện từ Airtac 4V210-06

250,000

Thông số kỹ thuật:

  • Model: 4V210-06
  • Tên van: Van điện từ Airtac khí nén 4V210-06 5/2
  • Sử dụng nguồn điện: 24V, 220V, 110V, 12V
  • Phần kích thước cổng chính là 1/8″
  • Phần kích thước cổng xả là 1/8″
  • Áp lực khí nén từ 0,15 – 0.8 mpa,
  • Áp suất thử: 1.5 mpa
  • Nhiệt độ làm việc cho phép từ -20 – 70 độ C
  • Khối lượng: 220g
  • Hãng sản xuất Aritac ( Trung Quốc )
  • Hàng nhập khẩu, bảo hành 12 tháng.

Một trong những dòng van điện từ chuyên sử dụng cho môi trường khí nén chính là dòng van điện từ Airtac 4V210-06. Đây là dòng thiết bị chuyên sử dụng cho môi trường khí nén, và có xuất xứ tại Trung Quốc.

Được biết đến là dòng van khí nén đa dạng, ứng dụng được ở hầu hết mọi bộ điều khiển khí. Van khí nén Airtac 4V210-06 liệu có cấu tạo như thế nào? Và chúng hoạt động ra sao, thì xin mời bạn đọc hãy cùng tham khảo các thông tin sau đây.

Mô tả van điện từ Airtac 4V210-06

Van điện từ Airtac 4V210-06 hay còn có tên gọi khác là van khí nén Airtac 4V210-06. Là một dòng thiết bị có xuất xứ tại Trung Quốc. Chúng được xem như là một thiết bị làm việc gián tiếp lắp đặt kèm theo trong các bộ điều khiển khí nén.

Van điện từ 4V110-06 là dòng van khí nén 5/2, với 5 cửa có kích thước nối ống 1/8″. Van điện từ làm việc bằng cách sử dụng nguồn điện áp DC 24V để làm việc. Được biết đến là dòng van khí nén 5/2, với 5 cửa và 2 vị trí.

Van khí nén 4V210-06 là dòng van điện từ một coil, và tồn tại ở dạng thường đóng hoặc thường mở. Với thiết kế bộ coil điện lắp đặt bên hông, khi cấp điện, van sẽ cho phép đảo chiều lượng khí cấp vào thiết bị.

Cấu tạo bên trong của van điện từ Airtac 4V210-06 gồm một lõi sắt nằm giữa và trên lõi sắt sẽ có các khóa chặn. Khi chúng ta tiến hành cấp điên, khóa chặn này sẽ theo lõi sắt và di chuyển đóng các chiều hướng khí. Và nhờ đó mà nguồn khí đi vào có thể đảo hướng từ đầu này sang đầu kia van-dien-tu-airtac-4v210-06

Bảng thông số van khí nén Airtac

Model4V210-06 4V220-064V230C-06 4V230E-06 4V230P-064V210-08 4V220-084V230C-08 4V230E-08 4V230P-08
FluidKhông khí (được lọc bằng phần tử lấp đầy 40pm)
ActingThí điểm
Kích thước cổngVào = Ra = Xả = 1/8 “Vào = Ra = 1/4 “Xả = 1/8”
Kích thước công trình14,0 mm 2 (Cv = 0,78)12,0mm 2 (Cv = 0,67)16,0mm 2 (Cv = 0,89)12,0mm 2 (Cv = 0,67)
Loại van5 cổng 2 vị trí5 cổng 3 vị trí5 cổng 2 vị trí5 cổng 3 vị trí
Áp lực vận hành0,15-0,8MPa (21-114psi)
Sức ép bằng chứng1.5MPa (215psi)
Nhiệt độ ° C-20-70
Chất liệu của cơ thểHợp kim nhôm
Bôi trơnKhông yêu cầu
Tần số tối đa5 chu kỳ / giây3 chu kỳ / giây5 chu kỳ / giây3 chu kỳ / giây
Cân nặng4V210-06: 220 gam 4V220-06: 320 gam360g4V210-08: 220g 4V220–08: 320g360g
van-khi-nen-5/2-airtac-4v210-06

>>>>Xem thêm: Van điện từ Airtac hai bộ coil điện điện áp AC 24V

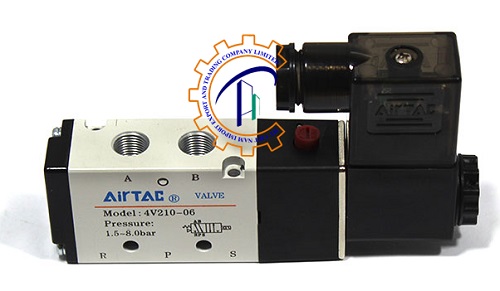

Cấu tạo bên ngoài của van điện từ Airtac 4V210-06

– Ở mặt trước van khí nén 4V210-06 phần thân van sẽ có ghi các thông số làm việc cho phép. Cùng với đó là model sản phẩm, tiếp theo là phần áp suất hoạt động ( pressure). Và một sơ đồ làm việc đi kèm biểu thị dòng khí nén đi qua, kèm hai bên sẽ là hai bộ coil điện.

Mặt sau của van thì thường đơn giản hơn, chúng chỉ là phần bề mặt tiếp xúc với bề mặt lắp đặt. Thiết kế hai lỗ nhỏ được dùng để bắt cố định chiếc van vào các thiết bị.

– Phía trên van điện từ Airtac 4V210-06 sẽ có hai cửa A và B. Hai cửa này được sử dụng để kết nối với xylanh. Và chúng đưa trực tiếp áp suất khí vào bên trong xylanh. Với kích thước của hai cửa sẽ là 13mm.

Việc nối hai cửa A và B sẽ được nối tương ứng hai cửa đầu vào và đầu ra của bộ xylanh. Và bên cạnh chúng là hai nút màu đỏ. Đâu là hai nút thử tay được kích hoạt khi thử van và giúp van hoạt động.

– Bên dưới van điện từ khí nén 4V210-06 sẽ gồm 3 cửa. Với hai cửa xả hai bên và 1 cửa giữa đưa áp suất vào. Lần lượt từ trái qua phải là R, P, S.

  • Cổng P là cổng đưa khí nén vào qua hai đường A và B.
  • Còn cổng R là cổng xả của cửa A, và lắp giảm thanh
  • Cổng S là cổng xả của cửa B, lắp giảm thanh. cau-tao-van-khi-nen-airtac-4v210-06

Nguyên lý làm việc của van điện từ Airtac 4V210-06

Cách thức hoạt động của van điện từ 4v210-06 cũng tương tự như các dòng van điện từ thông thường khác. Chính là bằng cách sử dụng nguồn điện để đóng mở van. Đây là dòng thiết bị thường đóng, bên trong là lõi thép.

Khí chưa cấp điện, nguồn khí nén sẽ luôn được đi vào từ cửa P đến cửa A. Và nguồn khí thoát ra sẽ đi từ cửa B đến cửa S. Khi chúng ta tiến hành cấp điện vào bộ coil điện, điện áp đi vào sẽ được chuyển hóa thành dạng từ trường.

Dòng từ trường này được sinh ra và đẩy lõi sắt đi xuống. Các khóa van lúc này sẽ đóng lại cửa P tới A mà mở ra đường nối từ P đến B. Còn A sẽ được thông với R và khí thải sẽ chảy từ A ra đầu R. nguyen-ly-hoat-dong-van-khi-nen-airtac

>>>Xem thêm: Nguyên lý hoạt động của van khí nén 5/3

Đặc điểm và ứng dụng của van điện từ Airtac 4V210-06

Đặc điểm của 4V210-06

– Van điện từ Airtac 4V210-06 5/2 là dòng van điện từ một bộ coil điện. Một bộ coil điện sẽ cho phép van khí nén doạt động theo cách: Khi ngừng nhắt điện, piston sẽ tự quay trở về vị trí ban đầu

– Model 4V210-06 chính là ám chỉ các thông số sau:

  • 4V: Solenoil valve 5/2
  • 2: 200 series
  • 10: singer solenoil
  • 06: 1/8″

– Nút thử tay trên van khí nén Airtac 4M210-06 chính là nút khóa mở kích hoạt van. Nó tương tự như khi chúng ta cấp nguồn điện vào bên trong van điện từ. Khi nhấn giữ nút thử tay, van sẽ đảo chiều hướng khí. Và chúng ta thả nhấn nút, thì lõi van sẽ trở lại vị trí ban đầu.

– Được gọi là van khí nén 5/2, tức là van có 5 cửa, và chúng hoạt động theo hai vị trí. Vị trí đầu là lõi sắt luôn đóng, còn vị trí sau là khi cấp điện, lõi sắt luôn mở. Khi ngừng thử tay hoặc cấp điện, lõi piston dòng van này sẽ trở về vị trí ban đầu. cau-tao-van-khi-nen-airtac-4v210-06

Ứng dụng của van điện từ Airtac 4V210-06

Thông thường van điện từ 4V210-06 thường được kết hợp với bộ điều khiển khí nén như Geko, KBvalve, Haitima. cũng có một số trường hợp lắp đặt kèm cho dòng xylanh khí nén. Các bộ piston xylanh, các xylanh cảm ứng nhiệt, các bộ xylanh xoay.

Ngoài ra chúng có thể lắp kèm với các hệ thống cảm ứng điện từ, các bộ điều khiển từ xa. Hoặc một số hệ thống hẹn giờ tự động. Chú ý không lắp đặt van điện từ khí nén Airtac ở ngoài trời, hoặc không ngâm chúng trong bất kỳ dòng chảy lưu chất nào. ung-dung-airtac-4v210-06

Nơi mua van điện từ Airtac 4V210-06 chất lượng và giá tốt

Việc tìm và mua các dòng van điện từ khí nén chất lượng sẽ vô cùng khó khăn cho các quý khách hàng. Bởi dòng sản phẩm này có rất nhiều loại và nhiều size khác nhau. Đến với chúng tôi, các quý khách hàng sẽ được tư vấn kỹ lưỡng về thông tin sản phẩm.

Ngoài ra. tại kho hàng của chúng tôi với hơn 3000 mặt hàng khác nhau. Như các dòng van điều khiển, van giũ bụi, van cổng, van dao, van khí nén, van điện từ,.. Hay một số thiết bị đường ống, đồng hồ đo lưu lượng, đo áp suất,..

Với đầy đủ các chất liệu và kích thước sẽ đem lại cho khách hàng sự trãi nghiệm hoàn toàn phong phú. Đến với chúng tôi, các quý khách hàng sẽ được yên tâm trãi nghiệm không gian mua sắm đa dạng.

Cùng với đó là một số ưu ái đặc biệt cụ thể cho khách hàng như:

– Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày

– Hàng hóa có đầy đủ giấy tờ CO/CQ

– Tư vấn lắp đặt 24/7

– Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km

– Báo giá thương mại

– Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)
