Van điện từ ODE 21H9KV180

750,000

Thông số kỹ thuật:

  • Kích thước: DN20, 3/4″
  • Model: 21H9KV180, 21W3KV190, 21W3ZV190
  • Nối ống: Φ 27mm
  • Chất liệu: đồng thau, lõi thép
  • Áp lực làm việc: điện áp DC: 0 – 7 bar, điện áp AC: 0.2 – 16 bar
  • Nhiệt độ làm việc: -10 – 120 độ C
  • Điện áp: 24V, 110V, 220V
  • Đệm van: viton, màng vải độn
  • Môi trường làm việc: nước, dầu, hơi, khí
  • Hàng có sẵn, bảo hành 6 tháng.

Một trong những dòng van điện từ hiện nay có xuất xứ tại Italya phải kể đến chính là dòng van điện từ ODE 21H9KV180. Được biết đến là một trong những thiết bị đóng mở nước sử dụng nguồn điện để làm việc.

Dòng van điện từ này liệu có những đặc tính kỹ thuật nào? Mời bạn đọc hãy cùng tham khảo các thông tin sau đây nha.

Giới thiệu về van điện từ ODE 21H9KV180

Van điện từ ODE 21H9KV180 của Italy là một trong những dòng thiết bị hoạt động bằng nguồn điện năng. Với việc cấp nguồn điện 24V, 110V, 220V vào thiết bị. Van sẽ được hoạt động bằng cách biến đổi điện năng thành từ trường.

Trên thực tế, dòng van điện từ ODE 21H9KV180 này mang kích thước DN20, tương đương 3/4″. Chúng được sử dụng để nối các ống có Φ27mm.

Thân van được làm từ chất liệu đồng thau, và mang kiểu kết nối ren chắc chắn. Với màng ngăn được làm từ chất liệu Viton sẽ cho phép chịu áp lực cao nhất từ 7 – 10 – 16 bar.

Và nhiệt độ có thể dao động từ -10 – 100 độ C.Ngoài model 21H9KV180, dòng van điện từ ODE DN20 này còn mang theo một số model khác như 21W3KV190, 21W3ZV190, 21HT5KOY160. Với mỗi dòng model cụ thể sẽ có một cấu tạo chất liệu biến đổi.  van-dien-tu-ode-21H9KV180

Bảng phân loại chất liệu model van điện từ 3/4″ – Φ27mm

ModelChất liệuÁp lực(bar)Nhiệt độ(max)Môi trường
21H9KV180Thân đồng-Piston viton0.2 – 10 bar-10ºC – 140ºCNước-dầu-khí-gas
21W3KV190Thân đồng-Piston cao su0 – 16 bar-10ºC – 140ºCNước-dầu-khí-gas
21W3ZV190Thường mở0 – 16 bar-10ºC – 140ºCNước-dầu-khí-gas
21HT5KOY160Thân đồng-Màng vải độn0 – 7 bar-10ºC – 90ºCNước & khí nén

Cấu tạo và đặc tính của van điện từ ODE 21H9KV180

Cấu tạo của dòng van điện từ ODE 3/4″ – Φ27mm cũng tương tự như các dòng van điện từ ODE khác. Với thiết kế gồm hai phần chính là thân van đồng và một bộ coil điện làm việc.

Thiết bị này sẽ có thể hoạt động được ở trong các hệ thống tưới cây tự động, hay các hệ thống có kết nối với bộ hẹn giờ. Thân van được làm từ chất liệu đồng thau và thiết kế kiểu nối ren chắc chắn.

Bên trong thân van sẽ có chứa màng ngăn làm từ Viton hoặc màng vải độn. Tùy vào loại van hoạt động theo cơ chế đóng mở trực tiếp hoặc gián tiếp mà phần màng ngăn sẽ được lắp thêm lò xo hoặc không.

Phần bộ coil của van sẽ gồm vỏ coil làm từ nhựa tổng hợp, cách điện tốt. Bên trong là bộ coil điện được quấn quanh bằng các sợi dây đồng. Ở giữa chúng có một trục thép, gọi là lõi thép, lõi thép gắn với lò xo và có chức năng chắn lối đi.

ode-solenoil-valve

Đặc điểm của van điện từ ODE 21H9KV180

Dòng van này có hai loại thường đóng(NC) và thường mở(NO), môi trường làm việc có thể là nước, hơi, khí, gas. Chúng hoạt động theo hai cơ chế, làm việc trực tiếp và gián tiếp.

Vì vậy nên cấu tạo của chúng thường có nhiều cải biến hơn. Do việc hoạt động được dựa vào nguồn điện năng, nên thời gian làm việc một lần chỉ nên tối thiểu trong hai giờ đồng hồ.

Và một ngày có thể làm việc từ 8 – 10 tiếng. Van thường được sử dụng rộng rãi trong các hệ thống tưới cây, phun nước tự động. Thông thường chúng sẽ được lắp đặt kèm cùng với các bộ điều khiển tự động, hoặc các bộ hẹn giờ.

Xem thêm: Nguyên lý hoạt động của dòng van điện từ ODE

Cách lắp đặt van điện từ ODE 21H9KV180

Do kích thước nhỏ gọn, nên dòng thiết bị này sử dụng kích thước nối ren chắc chắn. Và cách lắp đặt của van rất đơn giản, chỉ gồm 3 bước, bạn có thể lắp đặt chúng như sau.

– Bước 1: Xác định đường ống cần để lắp đặt van điện từ, là loại ống nhựa hay kim loại. Và van điện từ ODE này là loại dùng cho hơi hay khí nén, hay nước.

– Bước 2: Kiểm tra đường ống nối để lắp đặt van.

  • Ở bước này, chúng ta kiểm tra nhiệt độ đường ống nơi lắp đặt van.
  • Xác định môi trường làm việc là trong nhà hay ngoài trời, vị trí nên khô thoáng.
  • Và xác định là đường ống làm việc không bị rò rỉ, không bị cặn rác bám vào khi làm việc

 – Bước 3: Các bước lắp đặt

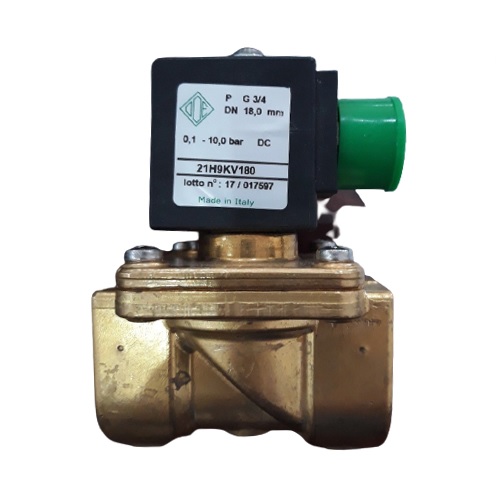

  • ode-21H9KV180-solenoil-valve
  • Nhìn trên thân van điện từ ODE để xác định chiều lắp đặt cho thiết bị đúng chiều với đường ống.
  • Sau đó chúng ta bắt nối ren ở hai đầu vào và đầu ra với hai đoạn nối hệ thống. Xiết chặt van điện từ, và có thể dùng thêm băng tan cho mối nối chắc chắn.
  • Cuối cùng là đấu nối nguồn điện vào thiết bị. Lưu ý là ngoài nguồn điện 24V, 220V, chúng ta có thể sử dụng nguồn điện 110V để làm việc. Dây đỏ là đấu nối với dây nóng, và dây đen là đấu nối với đây mát.
