Van điện từ ODE DN40

555,555

Thông số kỹ thuật:

  • Kích thước: DN40,
  • Loại: thường mở, thường đóng.
  • Kiểu nối: nối ren.
  • Chất liệu: đồng
  • Kích thước nối ống: 1.1/2″ – Φ49mm
  • Áp lực làm việc: 0 – 10 bar
  • Nhiệt độ: -10 – 140 độ C
  • Nguồn điện: 24v DC, 220v AC, 110 AC
  • Môi trường làm việc: chất lỏng, chất khí, dầu, hơi
  • Hàng nhập khẩu, bảo hành 12 tháng.

Van điện từ ODE DN40 là một trong những dòng van điện từ có xuất xứ tại Italy. Được biết đến là dòng van điện từ có tuổi thọ lâu dài và chất lượng làm việc cao.

Điều này đã làm cho dòng van điện từ ODE được đánh giá là một trong những thiết bị vượt trội nhất. Với nhiều bạn chưa từng sử dụng dòng van điện từ này, hẳn sẽ có nhiều thắc mắc về chúng.

Để làm rõ về thông tin sản phẩm, mời bạn đọc hãy tham khảo bài viết dưới đây.

Giới thiệu về van điện từ ODE DN40

Van điện từ ODE DN40 là dòng thiết bị hoạt động bằng điện áp. Nhờ vào nguồn điện 24V, 110V, 220V, van có thể hoạt động và đóng mở chúng một cách dễ dàng.

Với model 21W6KV400-MR, đây là một trong những model van điện từ ODE có kích thước nối ống 1.1/2″ – Φ49mm. Hay thông thường có tên gọi khác là DN40. Van điện từ ODE 21W6KV400-MR là một trong những dòng van điện từ đồng, hoạt động bằng việc sử dụng nguồn điện năng để cấp vào.

Van có hai loại là loại thường mở, và loại thường đóng. Phần coil điện của van có có thể làm việc được tối đa lên đến 2 giờ đồng hồ trong một lần cấp điện.

Và một ngày có thể làm việc được từ 8 – 10 tiếng. Ngoài model 21W6KV400-MR, van điện từ ODE DN40 còn có model khác là 21W6ZV400-MR.

Van có thể hoạt động theo nguyên lý làm việc trực tiếp hoặc gián tiếp. Và chúng thường được lắp đặt đi kèm các dòng cảm ứng hoặc bộ hẹn giờ.

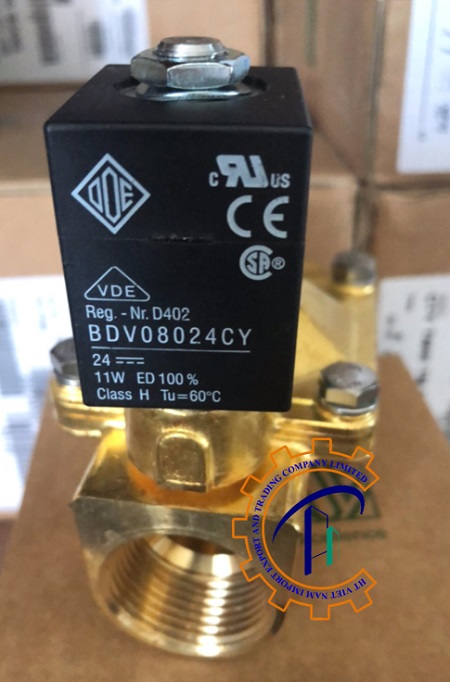

ode-solenoil-valve

ModelChất liệuÁp lực(bar)Nhiệt độ(max)Môi trường
21W6KV400Thân đồng-Piston viton0 – 10-10ºC – 140ºCNước-dầu-khí-gas
21W6ZV400Thường mở0 – 10-10ºC – 140ºCNước-dầu-khí-gas

Cấu tạo và nguyên lý hoạt động của van điện từ ODE DN40

Cấu tạo của dòng van điện từ ODE 1.1/2″ – Φ49mm cũng tương tự như các dòng van điện từ ODE khác. Với thiết kế gồm hai phần chính là thân van đồng và một bộ coil điện làm việc. Thân van được làm từ chất liệu đồng thau và thiết kế kiểu nối ren chắc chắn.

Bên trong thân van sẽ có chứa màng ngăn làm từ Viton hoặc màng vải độn. Tùy vào loại van hoạt động theo cơ chế đóng mở trực tiếp hoặc gián tiếp mà phần màng ngăn sẽ được lắp thêm lò xo hoặc không.

Phần bộ coil của van sẽ gồm vỏ coil làm từ nhựa tổng hợp, cách điện tốt. Bên trong là bộ coil điện được quấn quanh bằng các sợi dây đồng. Ở giữa chúng có một trục thép, gọi là lõi thép, lõi thép gắn với lò xo và có chức năng chắn lối đi.  van-dien-tu-ode-21H7KV120

Nguyên lý làm việc của van điện từ ODE DN40

– Đối với dạng hoạt động trực tiếp:

Dòng van này có cấu tạo thân van được nối thẳng với bộ coil điện bằng 1 trục van. Khi chúng ta cấp điện vào bộ coil điện, lúc này coil sẽ tiếp nhận điện năng và chuyển hóa chúng thành từ tính.

Từ tính sinh ra sẽ làm biến đổi lò xo bên trong van ( lò xo nối với trục van). Lò xo nén lại và kéo theo trục van di chuyển theo, và kéo theo màng van chuyển động cùng. Lúc này van sẽ tạo ra một lối đi và dòng chảy được thông qua.

– Đối với dạng hoạt động gián tiếp:

Khác với loại đóng mở trực tiếp, dòng van điện từ ODE DN40 đóng mở gián tiếp dựa vào sự chênh lệch áp suất. Tức là ban đầu khi chưa cấp điện cho thiết bị, áp suất đầu ra so với áp suất đầu vào chênh lệch.

Lúc này màng van sẽ chặn kín lối đi và không cho phép dòng chảy đi qua chúng. Khi chúng ta cấp điện vào thiết bị, phần coil điện nhận được tiếp nhận điện năng và biến đổi chúng thành nguồn từ trường.

Lúc này từ trường sẽ hút phần piston lên và tạo ra một lối thông nhỏ. Áp suất từ bên ngoài sẽ được truyền vào làm cho áp lực đầu ra sẽ được cân bằng so với áp lực đầu vào.

Khi đó phần màng ngăn bị thay đổi áp suất sẽ nén lại lò xo và mở ra lối đi cho dòng chảy. nguyen-ly-hoat-dong-solenoil-valve

Xem thêm: Van điện từ ODE 21W7KV500-MR

Có thể bạn chưa biết về dòng van điện từ ODE DN40

Đây là dòng van hoạt động trực tiếp và gián tiếp, nguồn điện thường dùng là điện áp DC hoặc AC như 24V, 110V, 220V. Bộ cuộn coil điện được quấn quanh bằng các sợi dây đồng.

Đây là nơi tiếp nhận điện năng chính và chuyển hóa chúng thành dạng từ trường. Thông thường, người tiêu dùng sử dụng dòng van điện từ ODE này cho việc chính là tưới cây.

Chúng sẽ được lắp đặt trong các hệ  thống tự động, đi kèm là công tắc giám sát hoặc bộ hẹn giờ. Hay một số hệ thống phun sương, thì tất cả đều sẽ chọn loại thường đóng 21W6KV400-MR.

Còn dòng ODE 21W6ZV400-MR thường mở thì thường xuất hiện với chức năng chính là thiết bị làm việc trong lúc cấp thiết nhất.

van dien tu ode 4

Nơi mua van điện từ ODE DN40

Tại kho hàng của chúng tôi, với đa dạng các mặt hàng sẽ đem lại cho khách hàng sự trãi nghiệm hoàn toàn phong phú. Hàng hóa được nhập khẩu trực tiếp tại Đài Loan – Hàn Quốc – Italy.

Với hơn 3000 mặt hàng khác nhau như các dòng van điều khiển, van giũ bụi, van cổng, van dao, van khí nén, van điện từ,.. Hay một số thiết bị đường ống, đồng hồ đo lưu lượng, đo áp suất,.. Sẽ mang đầy đủ các chất liệu và kích thước.

Đến với chúng tôi, các quý khách hàng sẽ được yên tâm trãi nghiệm không gian mua sắm đa dạng. Cùng với đó là một số ưu ái đặc biệt cụ thể cho khách hàng như:

– Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày

– Hàng hóa có đầy đủ giấy tờ CO/CQ

– Tư vấn lắp đặt 24/7

– Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km

– Báo giá thương mại

– Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)
