Van điện từ ODE 21H7KV120

750,000

Thông số kỹ thuật:

  • Kích thước: DN10, 3/8″
  • Model: 21H7KV120
  • Nối ống: Φ 17mm
  • Chất liệu: đồng thau, lõi thép
  • Áp lực làm việc: điện áp DC: 0 – 10 bar, điện áp AC: 0.2 – 20 bar
  • Nhiệt độ làm việc: -10 – 120 độ C
  • Điện áp: 24V, 110V, 220V
  • Đệm van: teflon
  • Môi trường làm việc: nước, dầu, hơi, khí
  • Hàng có sẵn, bảo hành 6 tháng.

Van điện từ ODE 21H7KV120 là một trong những dòng van điện từ có xuất xứ tại Italy. Được sử dụng để đóng mở dòng chảy theo cách tự động.

Chúng được sử dụng để lắp đặt cùng với các hệ thống hẹn giờ, hệ thống cảm biến từ xa. Để nắm rõ cụ thể hơn về dòng thiết bị này, chúng ta hãy cùng đi tìm hiểu về dòng van điện từ này nhé.

Giới thiệu về van điện từ ODE 21H7KV120

Van điện từ ODE mang kích thước DN10 được sử dụng để lắp đặt cho các đường ống có kích thước Φ 17mm. Là một trong những dòng van điện từ hoạt động nhờ vào nguồn điện năng và chuyển hóa chúng thành từ trường.

Mang chất liệu thân được làm từ đồng, và có thiết kế kiểu nối ren chắc chắn. Dựa vào nguồn điện áp 24V, 110V, 220V, van có thể lắp đặt ở trong các hệ thống tự động.

Như các hệ thống tưới tiêu, tưới cây, trong các hệ thống xả nước khu chăn nuôi. Dòng van điện từ ODE DN10 có hai loại là thường đóng ( NC) và thường mở ( NO).

Phần coil điện của thiết bị được làm từ coil đúc rất chắc chắn. Bên trong sẽ chứa màng van được làm từ Teflon chịu nhiệt và ăn mòn cao.

van-dien-tu-ode-21H7KV120

Đặc điểm của van điện từ ODE 21H7KV120

Model của dòng thiết bị này là:, với chất liệu thân đồng, và piston làm từ Viton. Áp lực làm việc của dòng chảy được tính theo thông số bar. Chúng có thể làm việc được ở trong khoảng từ 0,2 – 20 bar.

Vì chất liệu làm từ đồng và có piston làm từ Viton, nên nhiệt độ mà thiết bị này chịu được là từ -10 – 120 độ C.Môi trường làm việc của van đa dạng hơn vì chất liệu thân van làm từ đồng thau.

Ngoài việc sử dụng lắp đặt cho các bộ hẹn giờ, tưới tiêu tự động trong môi trường nước, van còn có thể làm việc được ở trong các môi trường có độ nhớt như dầu, xăng.

Cấu tạo của van điện từ ODE 21H7KV120

Cấu tạo của dòng thiết bị này gồm có hai bộ phận chính. Chúng gồm thân van điện từ liên kết với bộ coil điện thông qua trục piston.

  • Phần thân van có chứa màng van được làm từ teflon. Phần màng van được nối vào một đầu của trục piston, và chúng chắn lối đi duy nhất của thiết bị.
  • Bộ coil điện hoạt động dựa vào bộ chuyển biến điện năng. Bên trong chúng là phần coil điện được quấn quanh bởi các dây đồng. Phần này là trung tâm chính tiếp nhận điện năng để tạo ra từ trường.

Nguyên lý hoạt động của van điện từ ODE

Khi chúng ta cấp điện vào hệ thống, phần coil điện sẽ là nơi tiếp nhận điện năng. Chúng sẽ chuyển đổi điện năng thành điện từ bằng cách tạo ra từ trường.

Các dòng từ trường này sẽ hút phần lõi thép của van lên cao. Và nhờ vào đó thì màng van sẽ nâng lên tạo ra lối đi cho dòng chảy.Khi chúng ta ngừng cấp điện, phần coil điện trở lại trạng thái bình thường.

Trục piston mất từ trường khiến cho trục rơi lại vị trí ban đầu. Và khi đó van điện từ ODE DN10 được đóng lại.

nguyen-ly-lam-viec-ode-21H7KV120

Xem thêm: Van điện từ ODE 21H9KV180

Cách lắp đặt van điện từ ODE 21H7KV120

Là một thiết bị sử dụng kiểu nối ren và có kích thước nhỏ. Van điện từ ODE có kiểu lắp đặt rất đơn giản và tiện lợi. Thông qua ba bước cơ bản, chúng ta có thể lắp đặt thiết bị như sau.

– Bước 1: Xác định đường ống cần để lắp đặt van điện từ, là loại ống nhựa hay kim loại.

– Bước 2: Kiểm tra đường ống nối để lắp đặt van.

  • Ở bước này, chúng ta kiểm tra nhiệt độ đường ống nơi lắp đặt van.
  • Xác định môi trường làm việc là trong nhà hay ngoài trời, vị trí nên khô thoáng.
  • Và xác định là đường ống làm việc không bị rò rỉ, không bị cặn rác bám vào khi làm việc

 – Bước 3: Các bước lắp đặt

  • Nhìn trên thân van điện từ ODE 21H7KV120 để xác định chiều lắp đặt cho thiết bị đúng chiều với đường ống.
  • Sau đó chúng ta bắt nối ren ở hai đầu vào và đầu ra với hai đoạn nối hệ thống. Xiết chặt van điện từ, và có thể dùng thêm băng tan cho mối nối chắc chắn.
  • Cuối cùng là đấu nối nguồn điện vào thiết bị. Lưu ý là ngoài nguồn điện 24V, 220V, chúng ta có thể sử dụng nguồn điện 110V để làm việc. Dây đỏ là đấu nối với dây nóng, và dây đen là đấu nối với đây mát.

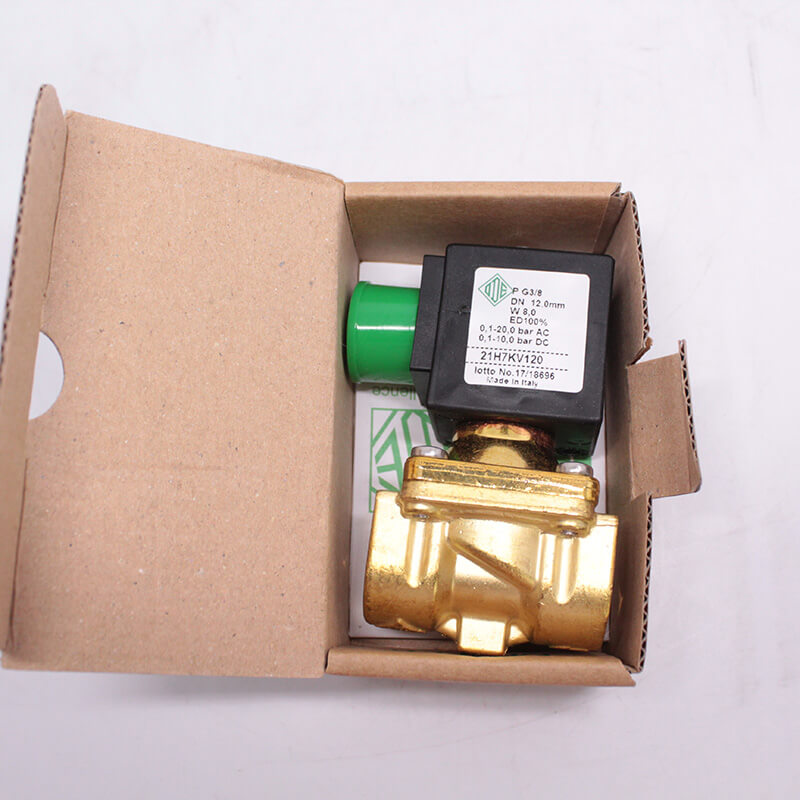

  • ode-solenoil-valve
