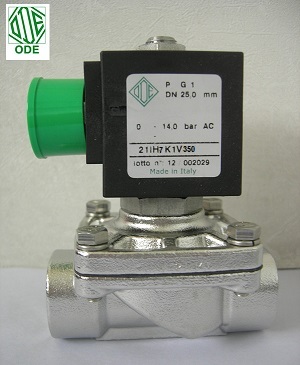

Van điện từ ODE 21IH7K1V350

750,000

Thông số kỹ thuật:

  • Tên sản phẩm: van điện từ ODE 21IH7K1V350
  • Model: 21IH7K1V350
  • Kích thước: 1.1/4″ – 42mm
  • Chất liệu: inox, màng cao su.
  • Áp lực làm việc: 0 – 10 bar
  • Nhiệt độ làm việc: < 90ºC
  • Môi trường làm việc: nước, dầu, hóa chất
  • Nối ống: Ø 42mm
  • Xuất xứ: Italya
  • Hàng nhập khẩu, bảo hành 12 tháng.

Được biết đến là một trong những dòng van điện từ tốt nhất và đa dạng nhất. Van điện từ ODE 21IH7K1v350 là một trong những loại van điện từ có xuất xứ tại Italy.

Model này là một loại của dòng van điện từ ODE, và mang chất liệu inox. Nhờ vậy mà môi trường làm việc của van điện từ 21IH7K1V350 đã đa dạng hơn rất nhiều so với các dòng van điện từ đồng. Cụ thể như nào, mời bạn đọc cùng tham khảo các thông tin sau đây.

Giới thiệu về van điện từ ODE 21IH7K1V350

Van điện từ ODE 21IH7K1V350 là dòng van điện từ inox, có thiết kế kiểu nối ren chắc chắn. Model 21IH7K1V350 mang kích thước tương đương với DN32.

Chúng được sử dụng để nối ống 1.1/4″ – 42mm. Hoạt động bằng việc sử dụng nguồn điện DC, AC 24V, 110V, 220V.

Van điện từ thực hiện đóng mở chính bằng bộ coil điện. Thông thường, những dòng van điện từ hay được sử dụng cho các hệ thống tưới cây, phun sương.

Riêng dòng van điện từ inox có thể dùng cho các hệ thống hóa chất, các chất ăn mòn.Đặc điểm của dòng van điện từ ODE 21IH7K1V350 chính là sử dụng nguồn điện năng để làm việc.

Nhờ vào thiết kế đặc biệt của bộ coil điện, van đã có thể chuyển đổi điện năng thành từ trường. Phần coil điện có thể làm việc được nhiều nhất ở hai giờ đồng hồ trong 1 lần.

Và một ngày có thể làm việc được từ 8 – 10 giờ đồng hồ. Hình dáng của van điện từ ODE 21IH7K1V350 cũng tương tự như các dòng van điện từ khác.

Chính là chúng có hai phần chính liên kết với nhau là thân van và bộ coil điện. Phần thân van được làm từ chất liệu inox chắc chắn, gắn với bộ coil điện thông qua một lõi thép. Để nắm rõ cấu tạo của sản phẩm, mời bạn đọc hãy cùng đi tìm hiểu về phần cấu tạo này nhé.

van-dien-tu-ode-inox

Cấu tạo của van điện từ ODE 21IH7K1V350

Giống như các dòng van điện từ khác, van điện từ ODE inox mang model 21IH7K1V350 cũng gồm hai chi tiết là thân van gắn liền với trục van. Cả hai chi tiết này được liên kết với nhau bằng một lõi sắt.

Phần thân van được làm từ đồng được gắn kết với bộ coil điện. Bên trong thân van điện từ sẽ có phần màng ngăn là cao su được chắn ngay giữa lối đi. Dựa vào nguyên lý cấp điện vào bộ coil điện thì màng van sẽ được mở ra và dòng chảy thông qua.

Màng van của van điện từ ODE inox được làm từ cao su nên chúng có thể chịu được nhiệt độ ở mức 90 độ C. Bộ coil điện hoạt động dựa vào bộ chuyển biến điện năng.

Chúng gồm các chi tiết như vỏ coil, bộ coil và lò xo. Bên trong chúng là phần coil điện được quấn quanh bởi các dây đồng. Phần này là trung tâm chính tiếp nhận điện năng để tạo ra từ trường. cau-tao-van-dien-tu-ode-21ih7k1v350

Nguyên lý hoạt động của van điện từ ODE 21IH7K1V350

Van điện từ ODE được biết là một trong những dòng van điện từ đa dạng nhất. Bởi chúng có nhiều model khác nhau, dù mang chung một kích thước.

Và mỗi loại sẽ ứng dụng cho một môi trường làm việc đa dạng thì chúng sẽ có các nguyên lý làm việc khác nhau. Tương tự như vậy, van điện từ ODe 21X3KT190 được biết đến là dòng van điện từ dùng cả cho môi trường nước và khí.

Chúng sẽ có thể là loại thường mở hoặc thường đóng. và đóng mở theo nguyên lý trực tiếp hoặc gián tiếp.

Van điện từ ODE hoạt động theo đặc tính

Van điện từ ODE thường đóng:

Dòng van này có cấu tạo thân van được nối thẳng với bộ coil điện bằng 1 trục van. Khi chúng ta cấp điện vào bộ coil điện, lúc này coil sẽ tiếp nhận điện năng và chuyển hóa chúng thành từ tính.

Từ tính sinh ra sẽ làm biến đổi lò xo bên trong van ( lò xo nối với trục van). Lò xo nén lại và kéo theo trục van di chuyển theo. Và kéo theo màng van chuyển động cùng. Lúc này van sẽ tạo ra một lối đi và dòng chảy được thông qua.

Van điện từ ODE thường mở:

Đối với dòng van dạng thường mở thì chúng có nguyên lý làm việc ngược lại với dạng thường đóng. Bởi dạng thường mở có thiết kế lò xo nối giữa lõi sắt và màng van.

Khi có dòng điện đi vào bộ coil điện, coil điện sẽ tiếp nhận và chuyển đổi sang dạng từ trường. Chúng hút lò xo đi xuống và kéo theo lối đi bị bịt kín lại. nguyen-ly-lam-viec-van-dien-tu

Van điện từ ODE 21IH7K1V350 hoạt động theo cấu tạo

Đối với dạng hoạt động trực tiếp

Dòng van này có cấu tạo thân van được nối thẳng với bộ coil điện bằng 1 trục van. Khi chúng ta cấp điện vào bộ coil điện, lúc này coil sẽ tiếp nhận điện năng.

Và chuyển hóa điện năng thành từ trường. Từ tính sinh ra sẽ làm biến đổi lò xo bên trong van ( lò xo nối với trục van). Lò xo nén lại và kéo theo trục van di chuyển theo, và kéo theo màng van chuyển động cùng. Lúc này van sẽ tạo ra một lối đi và dòng chảy được thông qua.

Đối với dạng hoạt động gián tiếp

Khác với loại đóng mở trực tiếp, dòng van điện từ ODE đóng mở gián tiếp dựa vào sự chênh lệch áp suất. Tức là ban đầu khi chưa cấp điện cho thiết bị, áp suất đầu ra so với áp suất đầu vào chênh lệch.

Lúc này màng van sẽ chặn kín lối đi và không cho phép dòng chảy đi qua chúng. Khi chúng ta cấp điện vào thiết bị. Phần coil điện nhận được tiếp nhận điện năng và biến đổi chúng thành nguồn từ trường.

Lúc này từ trường sẽ hút phần piston lên và tạo ra một lối thông nhỏ. Áp suất từ bên ngoài sẽ được truyền vào. Chúng làm cho áp lực đầu ra sẽ được cân bằng so với áp lực đầu vào.

Khi đó phần màng ngăn bị thay đổi áp suất sẽ nén lại lò xo. Và lò xo nén lại sẽ mở ra lối đi cho dòng chảy. nguyen-ly-hoat-dong-solenoil-valve

Xem thêm: Các ưu điểm và ứng dụng của van điện từ ODE inox

Nơi mua van điện từ ODE 21IH7K1V350 chất lượng và giá tốt.

Trên đây là sơ lược về các chi tiết của van điện từ ODE 21IH7K1V350. Để hỗ trợ thêm về các dòng van công nghiệp làm việc cho các hệ thống cấp thoát nước, PCCC, hóa chất. Bạn đọc có thể liên hệ ngay cho chúng tôi để có thể tìm hiểu thêm chi tiết.

Hàng hóa được chúng tôi nhập khẩu trực tiếp tại các nước công nghiệp lớn như Hàn Quốc – Đài Loan – Malaysia. Và có đầy đủ các giấy tờ chứng nhận, giấy kiểm định.

Ngoài van điện từ ODE, các bạn có thể tham khảo thêm về dòng van điện từ. Như TPC, van điện từ Uni-D, Van điện từ Hewcho,..Mọi chi tiết xin vui lòng liên hệ:
