Van 1 chiều cánh bướm

225,000

Thông số kỹ thuật:

– Xuất xứ: Đài Loan – Trung Quốc – Malaysia

– Kích thước: DN50 – DN800

– Áp lực làm việc: 10 – 40 bar

– Bề mặt: trơn bóng,

– Chất liệu: SUS 304 – 316, gang

– Nhiệt độ: max = 220 độ C

– Môi trường: nước, khí, hơi nóng, hóa chất, xăng dầu

– Hàng nhập khẩu, bảo hành 12 tháng.

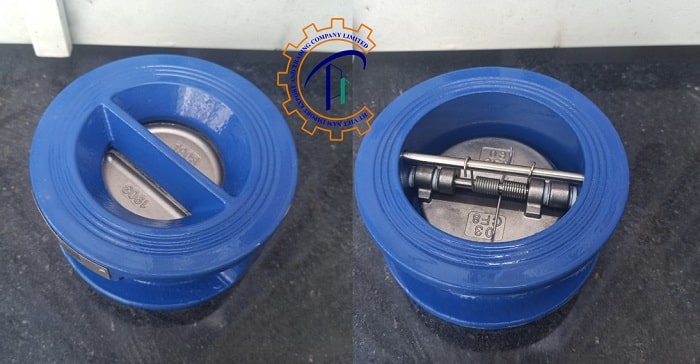

Một trong các dòng van 1 chiều tiêu biểu mà chúng ta luôn quan tâm đến chính là dòng van 1 chiều cánh bướm. Để có thể tìm hiểu rõ về dòng van một chiều này, chúng ta hãy cùng nhau đi tìm hiểu về hình dạng cấu tạo. Và các ưu nhược điểm nổi bật của dòng van này nhé.

Van 1 chiều cánh bướm vận hành tự động, ít chi phí

Đây là một trong những điểm nổi bật của dòng van một chiều. Bởi việc chúng tự động đóng ngắt dòng chảy mà không cần đến người sử dụng tác động lực vào.

Nhờ vào hình dáng cấu tạo của van, mà van đã đem lại nhiều tính chất riêng biệt. Van một chiều cánh bướm có thiết kế đóng mở bằng việc nén lò xo. Chỉ khi nào áp lực dòng chảy cấp vào đường ống lớn, cánh van sẽ bị nén xuống và van mới mở ra. van-1-chieu-canh-buom

Cấu tạo của van 1 chiều cánh bướm

Van có thiết kế kiểu nối bích và đơn giản, giúp lắp đặt và bảo dưỡng van nhanh chóng. Cấu tạo van gồm các bộ phận sau:

Thân van: Được sản xuất từ gang xám, gang cầu, nhựa , hoặc inox cao cấp 304, 316

Đĩa van: làm từ gang cầu, CF8/CF8M, phù hợp sử dụng cho các môi trường nước thải, nước sạch

Trục van: Với chất liệu từ inox cao cấp 304, 316 không gỉ, trục van có độ cứng cao

Gioăng: là lớp cao su dày, ngăn giữa thân van và cánh van. Chúng vừa đảm bảo cho cánh van ít bị mài mòn bởi dòng lưu chất. Vừa hỗ trợ giảm trấn rung cho hệ thống tác động lên van, và cũng mang theo độ kín khít cho sản phẩm.

Lò xo: được sử dụng để giữ chặt lá van, chúng được lồng vào trục. Yêu cầu của lò xo rất khắt khe, độ co giãn đàn hồi tốt, không gỉ sét, vừa lực để đóng mở van.

van mot chieu gang canh buom 3

Nguyên lý đóng mở van

Do thiết kế phía sau lá van là lò xo chắn ngang. Việc này sẽ giúp van ở trạng thái bình thường là đóng hoàn toàn. Khi chúng ta cấp đến một lượng dòng chảy mang theo áp suất lớn tràn vào.

Lượng áp suất này khi tác động lên dĩa van, chúng sẽ nén lò xo xuống, và cánh van được mở ra. Dòng chảy có thể tự do đi qua một cách thuận lợi.

Khi chúng ta ngừng cấp dòng chảy, áp suất sẽ giảm mạnh xuống. Và khi không còn áp suất tác động vào cánh van, thì lò xo sẽ trở lại trạng thái ban đầu.

Lúc đó van ở trạng thái đóng và làm cho dòng chảy không thể di chuyển ngược lại. Như vậy, dựa vào quá trình đóng mở và cấu tạo của van 1 chiều cánh bướm. Mà chúng ta có thể xem như van 1 chiều cánh bướm vận hành tự động và không gây tổn chi phí.

nguyen ly hoat dong van 1 chieu canh buom

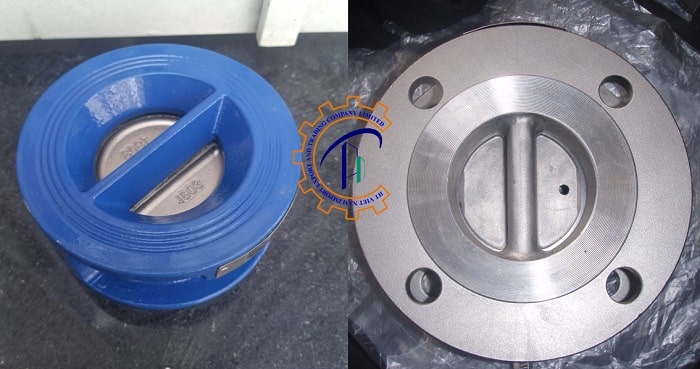

Van một chiều cánh bướm đa dạng chất liệu và kích thước

Với quy trình đóng mở van ở trên, thông thường dòng nguyên vật liệu dùng để tạo van cũng phải khắt khe hơn. Như việc chúng ta không nên sử dụng dòng chất liệu nhựa cho loại van này.

Bởi thân van sẽ k đủ tải lực để có thể chịu được các áp lực dòng chảy lớn. Mặt khác, van 1 chiều cánh bướm còn có những kích thước lớn lên đến DN500, DN800.

Thì tải trọng của dòng chảy trong hệ thống sẽ càng cao, và việc sử dụng chất liệu nhựa là không nên. Thay vào đó chúng ta sẽ sử dụng dòng van được làm từ chất liệu gang, inox.

chat-lieu-van-1-chieu

Các loại van 1 chiều cánh bướm

Van 1 chiều thân gang, đĩa inox

Đây là dòng van thông dụng được sử dụng cho các môi trường nước, nước thải, cấp thoát nước. Đối với chất liệu thân gang, cánh inox, chúng có thể chịu được lực tác động cao hơn.

Cùng với đó là khả năng oxi hóa ăn mòn của cánh van sẽ bị giảm xuống, vì chất liệu inox không gây oxi hóa.

– Xuất xứ van: Van ARV Malaysias, Thổ Nhỉ Kỳ, Đài Loan – Trung Quốc, Hàn Quốc

– Kích thước: DN50 – DN500

– Áp lực làm việc: 10 – 25 bar

– Nhiệt độ: max = 120 độ C

– Bề mặt: sơn phủ epoxy

– Môi trường làm việc: nước, nước thải, xăng dầu, các dòng lưu chất ở nhiệt độ phòng.

– Hàng nhập khẩu, bảo hành 12 tháng

wafer-check-valve

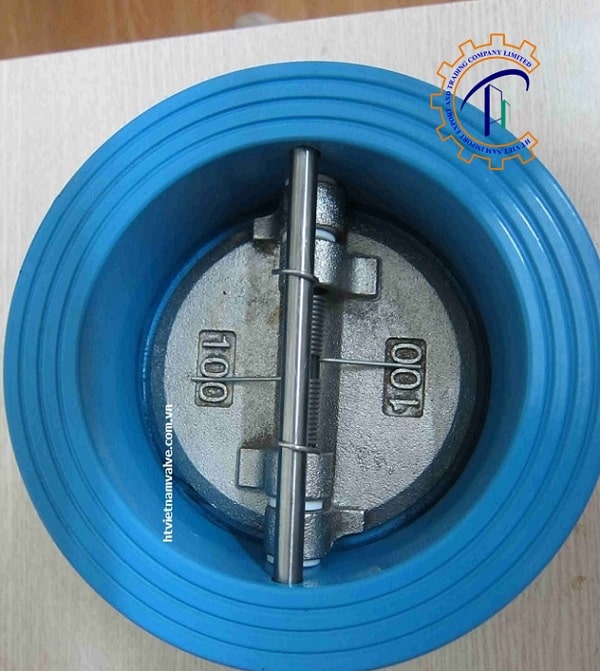

Van 1 chiều thân gang, đĩa gang

Dòng van này thường chỉ sử dụng trong các môi trường nước. Đa phần chính là các dòng nước sạch, nước thải. Van cánh bướm 1 chiều thân gang cánh gang có giá thành rẻ hơn.

Đĩa van chịu lực tác động thường kém hơn so với dòng inox, nên thường ít người mua chúng.

– Xuất xứ: Đài Loan, Trung Quốc

– Kích thước: DN50 – DN500

– Áp lực làm việc: 10 – 25 bar

– Nhiệt độ: max = 80 độ C

– Bề mặt: sơn phủ epoxy

– Môi trường: nước

than-gang-canh-gang

Van 1 chiều cánh bướm inox

Thiết kế van có chất liệu 100% được đúc từ dòng inox cao cấp. Van 1 chiều inox cánh bướm có khả năng chống chịu va đập cao. Chúng có bề mặt van trơn bóng, không gây ra oxi hóa dòng chảy, và nhiệt độ làm việc có thể chịu được là 220 độ C.

Thông thường dòng van 1 chiều cánh bướm inox này hay được sử dụng cho các môi trường ăn mòn như axit, kiềm, đóng tàu.

– Xuất xứ: Đài Loan – Trung Quốc

– Kích thước: DN50 – DN800

– Áp lực làm việc: 10 – 40 bar

– Bề mặt: trơn bóng, 100% SUS 304 – 316

– Nhiệt độ: max = 220 độ C

– Môi trường: nước, khí, hơi nóng, hóa chất, xăng dầu

– Hàng nhập khẩu, bảo hành 12 tháng.

van 1 chieu inox canh buom

Các loại hãng van 1 chiều cánh bướm

van-1-chieu-canh-buom

Van một chiều cánh bướm Sanwoo

 – Xuất xứ: Hàn Quốc  – Chất liệu: thân gang, đĩa inox  – Kích thước: DN50 – DN800  – Áp lực làm việc: 10 – 25 bar  – Nhiệt độ: max = 220 độ C  – Môi trường: nước, khí, hơi nóng, xăng dầu  – Hàng nhập khẩu, bảo hành 12 tháng.
van-1-chieu-than-gang-dia-inox

Van một chiều cánh bướm Wonil

 – Xuất xứ: Hàn Quốc  – Chất liệu: thân gang, đĩa inox  – Kích thước: DN50 – DN500  – Áp lực làm việc: 10 – 25 bar  – Nhiệt độ: max = 200 độ C  – Môi trường: nước, khí, xăng dầu  – Hàng nhập khẩu, bảo hành 12 tháng.
van-1-chieu-canh-buom-aut

Van một chiều cánh bướm AUT – Malaysia

 – Xuất xứ: malaysia  – Chất liệu: ·         Trục van SUS 304 ·         Thân van: Gang – GGG50 ·         Cánh van: CF8 ·         Lò xo: SUS 304 ·         Gioăng cao su: PTFE  – Áp lực làm việc: PN16  – Nhiệt độ: 80 – 140 độ C  – Môi trường: nước, khí, hơi
van-1-chieu-arv

Van một chiều cánh bướm ARV

 – Xuất xứ: Malaysia  – Chất liệu: thân gang, đĩa inox  – Áp lực: 10 – 16 bar  – Nhiệt độ: max = 120 độ C  – Kích thước: DN50 – DN200  – Môi trường: nước, xăng dầu, khí  – Hàng nhập khẩu
van-1-chieu-shinyi

Van 1 chiều Shinyi

 – Xuất xứ: Đài Loan  – Kích thước: DN50 – DN200  – Chất liệu: thân gang, đĩa inox  – Áp lực: 10 – 16 bar  – Nhiệt độ: max = 100 độ C  – Môi trường: nước  – Hàng nhập khẩu

Các tính chất của van 1 chiều cánh bướm

Ưu điểm

 – Van tự động vận hành, không cần sức người tác động vào

– Cấu tạo đơn giản, dễ dàng lắp đặt và vận chuyển

– Van đảm bảo độ làm việc kín khít và an toán cho người sử dụng

– Giảm bớt tình trạng xảy ra hiện tượng búa nước

– Giá thành của van 1 chiều cánh bướm rẻ hơn so với các dòng như van cổng, van điều khiển

– Van 1 chiều có đa dạng về kích thước và chất liệu, dễ dàng lựa chọn sản phẩm ưng ý.

Hạn chế

Van chỉ có các kích thước từ DN50 trở lên, không có các size bé hơn để phục vụ cho các đường ống bé

– Kiểu kết nối của van là kiểu kết nối mặt bích, và sử dụng dạng keo, hàn

– Áp suất đi qua sẽ bị giảm mạnh xuống.van-1-chieu-canh-buom

Lắp đặt van 1 chiều cánh bướm

Để lắp đặt van 1 chiều, chúng ta càn lưu ý một số điều sau:

– Đảm bảo kích thước của đường ống và van cần đúng tiêu chuẩn và khớp nhau

– Không nên lót thêm đĩa đệm chèn vào giữa van và hệ thống trong quá trình lắp đặt

– Lắp van cần lưu ý đúng chiều mở của đĩa van

– Các bulong khi được xiết chặt cần xiết đều tay và đều nhau, tránh để lệch van 1 chiều với hệ thống

– Lắp van 1 chiều cánh bướm theo phương thẳng đứng hoặc phương ngang. cau-tao-van-1-chieu-canh-buom

Mua van 1 chiều an toàn – Chất lượng – Giá tốt

Trên đây là sơ lược về các chức năng làm việc và quá trình vận hành của van. Ngoài ra, quý vị còn có thể tham khảo thêm một số dòng van công nghiệp lớn như van bướm, van cổng.

Hàng hóa được công ty TNHH Thương mại & XNK HT Việt Nam nhập khẩu trực tiếp tại các nước công nghiệp lớn. Mọi mặt hàng khi được nhập khẩu về xưởng sẽ có đầy đủ các giấy tờ xác nhận, kiểm định đầy đủ.
